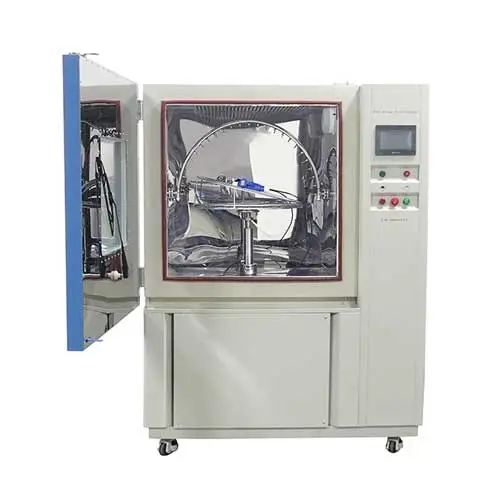

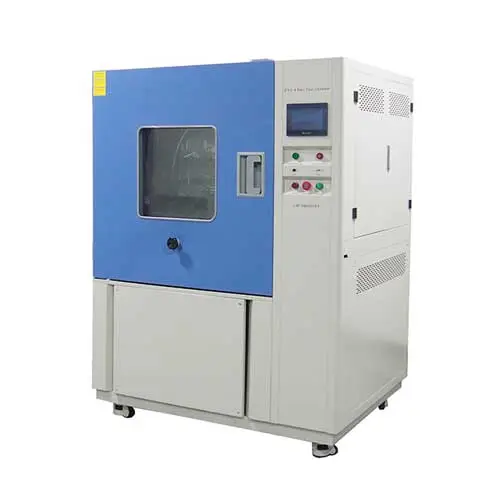

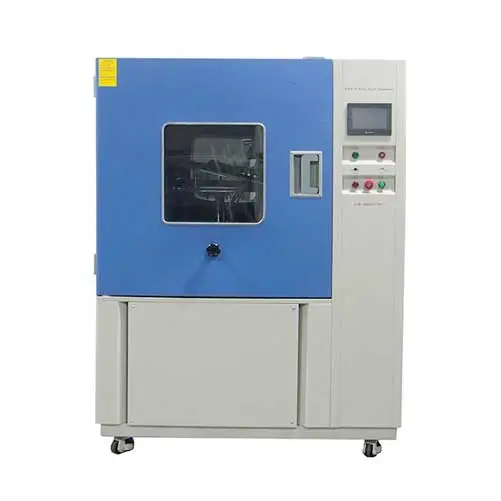

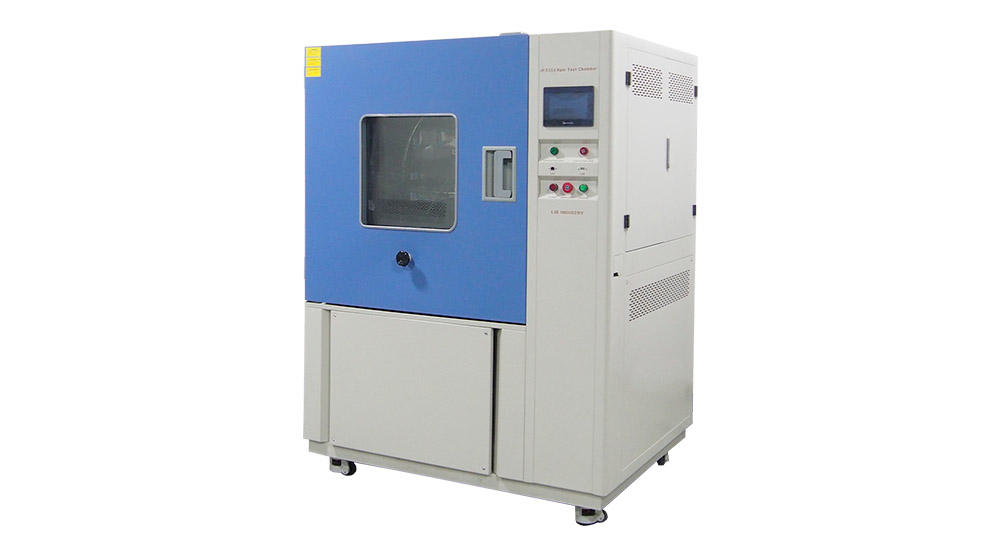

Buồng thử nghiệm IPX3 X4

Name: Buồng thử nghiệm IPX3 X4
Brand: Xi'an LIB Environmental Simulation Industry

Buồng thử nghiệm LIB IPX3 X4 có thể mô phỏng môi trường thử nghiệm nước và phun mà các sản phẩm điện tử và linh kiện của chúng có thể phải chịu trong quá trình vận chuyển và sử dụng, để kiểm tra hiệu suất chống nước của dut. Nó phù hợp để kiểm tra bảo vệ và phát hiện ánh sáng bên ngoài, thiết bị tín hiệu và vỏ đèn ô tô của các đơn vị nghiên cứu khoa học như điện tử, hàng không vũ trụ và công nghiệp quân sự.

Mẫu: R-800C, R-1200C

Tiêu chuẩn: ISO 20653, IEC 60529, UL 50e, UL 1598, UL 153, ul1573, UL 60950-1, IPX3, IPX4

Các tính năng và lợi ích của buồng thử nghiệm IPX3 X4

1. Bán kính ống dao động: 400mm/600mm/800mm

2. Đường kính ống nước: 18mm Đường kính vòi phun: 0.4mm hoặc 0.8mm Áp suất phun nước tùy chọn: 50 ~ 100kpa

3. Có một bể chứa nước ở dưới cùng của buồng thử nghiệm, hệ thống phun nước thử nghiệm, hệ thống xoay bàn làm việc và thiết bị truyền động xoay ống xoay

4. niêm phong: Dải niêm phong chịu nhiệt độ cao hai lớp và độ bền kéo cao được sử dụng giữa cửa và buồng để đảm bảo độ kín của phòng thử nghiệm.

Thông số kỹ thuật của buồng thử nghiệm IPX3 X4

Mô hình	R-800C	R-1200C
Kích thước bên trong (mm)	900950950	130013501370
Kích thước tổng thể (mm)	118014201920	154018202200
Khối lượng hữu ích (L)	810	2400
Bán kính ống dao động	400mm	600mm
Đường kính lỗ phun	Φ0,4mm
Khoảng cách lỗ	50mm
Góc xoay của ống dao động	0 ~ ± 180 ° (có thể điều chỉnh)
Tốc độ quay bàn xoay	1R/phút (điều chỉnh tốc độ)
Kiểm soát áp suất nước	Lưu lượng kế
Bộ điều khiển	Bộ điều khiển màn hình cảm ứng LCD màu lập trình, kết nối Ethernet
Hệ thống cấp nước	Bể nước, bơm tăng áp, cấp nước tự động, hệ thống lọc nước
Thiết bị an toàn	Bảo vệ quá nhiệt; bảo vệ quá dòng; Bảo vệ thiếu nước; chống rò rỉ đất; bảo vệ trình tự pha
Vật liệu ngoại thất	Tấm thép có lớp phủ bảo vệ
Vật liệu nội thất	Thép không gỉ SUS304
Cửa sổ quan sát	Kính cách nhiệt hai lớp có cần gạt nước

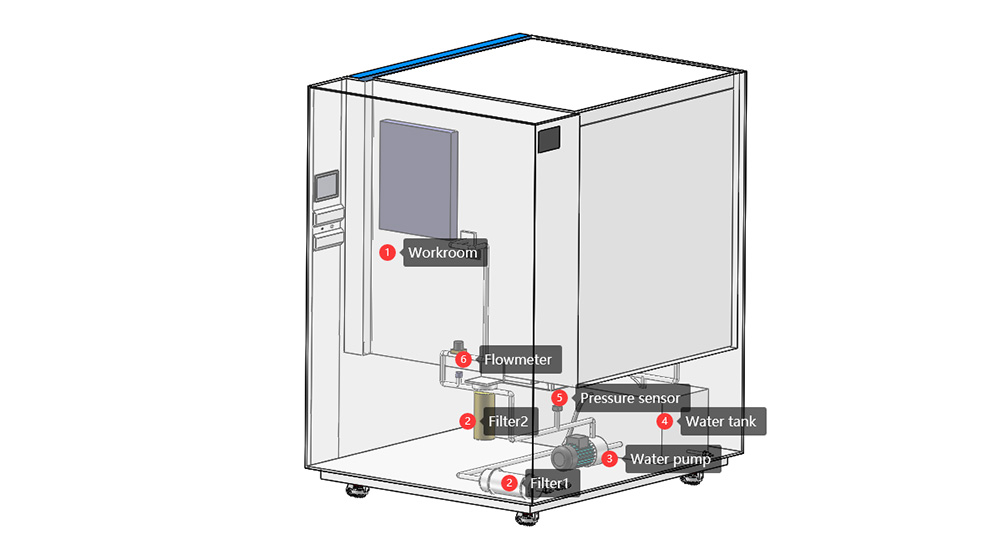

Cấu hình của buồng thử nghiệm IPX3 X4

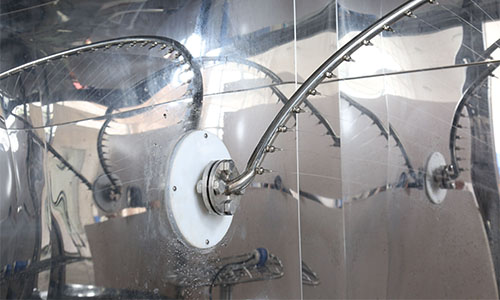

① Phòng làm việc	A. Vật liệu bên trong là thép không gỉ 304, bề mặt gương, chống gỉ; B. Ống dao động để kiểm tra mưa IPX3, IPX4. Ống dao động được làm bằng thép không gỉ, vòi phun là vòi phun đặc biệt có thể tháo rời. và phạm vi có thể đạt tới ± 45 °, ± 60 °, ± 90 °, ± 180 ° C. Giao diện nguồn chống nước được trang bị để cấp nguồn cho mẫu thử. D. Tốc độ quay và chiều cao của bàn xoay có thể điều chỉnh được.

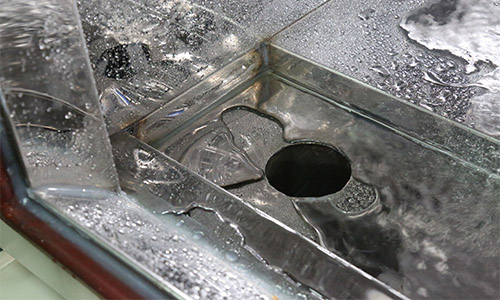

② Bộ lọc	A. Có thể lọc các tạp chất trong các hạt 0.03mm, đảm bảo hệ thống phun trơn tru. B. nước được tạo ra bởi thử nghiệm mưa phun trong phòng làm việc được đưa trở lại qua lỗ thoát nước và đi qua hệ thống lọc.
③ Bể nước	Buồng thử nghiệm ipx3x4 có chức năng tự động điều khiển lượng nước và được trang bị thiết bị phát hiện mực nước thấp.

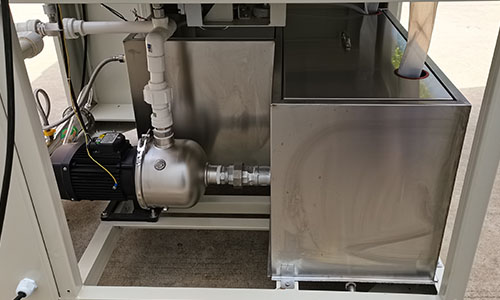

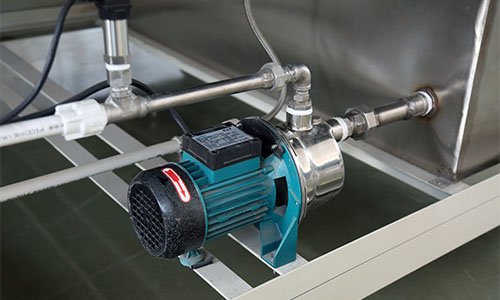

④ Máy bơm nước	Máy bơm nước là nguồn năng lượng của hệ thống tuần hoàn nước trong buồng thử nghiệm ipx3x4.

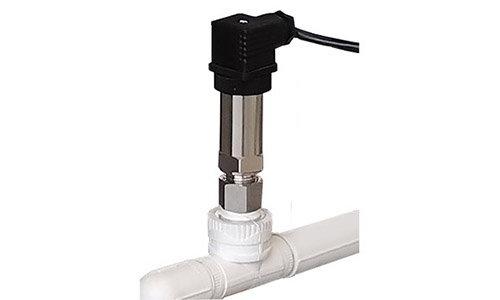

⑤ Cảm biến áp suất	Theo dõi áp lực nước theo thời gian thực trong quá trình kiểm tra mưa. trong thử nghiệm chống nước IPX3, x4, áp lực nước là một Thông số kiểm tra quan trọng.

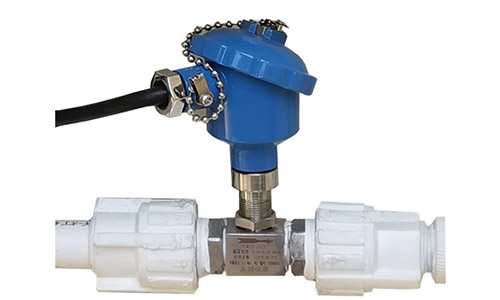

⑥ FlowmetER	Tốc độ dòng chảy của IPX3 là cần thiết để đạt 1.8L/phút ± 5, và tốc độ dòng chảy của IPX4 là cần thiết để đạt 2.6L/phút ± 5.
