Giới thiệu: hiểu về sốc nhiệt & tại sao nó quan trọng

Trong thử nghiệm độ tin cậy hiện đại, buồng thử nghiệm sốc nhiệt công nghiệp LIB rất cần thiết để đánh giá cách sản phẩm chịu được sự thay đổi nhiệt độ đột ngột và khắc nghiệt. Làm nóng và làm mát nhanh có thể gây ra căng thẳng cơ học, mỏi vật liệu và hỏng bộ phận, làm cho các bài kiểm tra nhiệt độ đạp xe trở nên quan trọng đối với độ bền của sản phẩm. Các ngành công nghiệp như điện tử, ô tô, hàng không vũ trụ và sản xuất pin dựa vào thử nghiệm sốc nhiệt để đảm bảo hiệu suất và an toàn trong điều kiện thực tế.

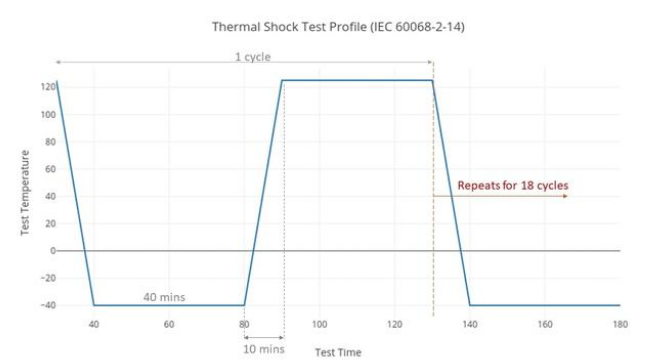

Chu kỳ sốc nhiệt độ

LIB Industry cung cấp cả haiHai buồngVàBuồng thử nghiệm sốc nhiệt ba buồng, Được thiết kế để đáp ứng các nhu cầu thử nghiệm khác nhau. Mô hình hai buồng có vùng nhiệt độ cao và nhiệt độ thấp với chuyển động giỏ tự động, trong khi mô hình ba buồng bao gồm vùng thử nghiệm chuyên dụng để vận hành linh hoạt ở nhiệt độ cao, hệ thống kiểm tra nhiệt độ thấp hoặc sốc nhiệt hoàn toàn.

3 nguyên tắc làm việc chính của buồng thử nghiệm sốc nhiệt công nghiệp LIB

Cốt lõi của thử nghiệm sốc nhiệt nằm ở ba nguyên tắc làm việc chính của buồng thử nghiệm nhiệt độ công nghiệp LIB:

1. Điều khiển vùng nhiệt độ cao

Vùng nhiệt độ cao sử dụng tín hiệu so sánh để điều chỉnh tỷ lệ bật/tắt của Rơle trạng thái rắn. Kết hợp với mạch logic PID của bộ điều khiển lập trình, điều này đảm bảo đầu ra lò sưởi chính xác và điều khiển nhiệt độ tự động. Sản phẩm được tiếp xúc với nhiệt độ lên đến 200 ° C với dao động trong vòng ± 0.5 ° C, cho phép mô phỏng ứng suất nhiệt nhất quán.

2. Làm mát vùng nhiệt độ thấp

Ở vùng nhiệt độ thấp, chất làm lạnh đi qua van tiết lưu vào thiết bị bay hơi bên trong buồng. Ở đây, Nó hấp thụ nhiệt từ môi trường thử nghiệm, bốc hơi và được kéo trở lại vào máy nén. Chu kỳ này cho phép làm mát nhanh xuống-65 °c, phục hồi hoàn toàn trong vòng dưới 5 phút. Quy trình đảm bảo tiếp xúc với nhiệt độ thấp chính xác và đáng tin cậy cho mỗi mẫu thử.

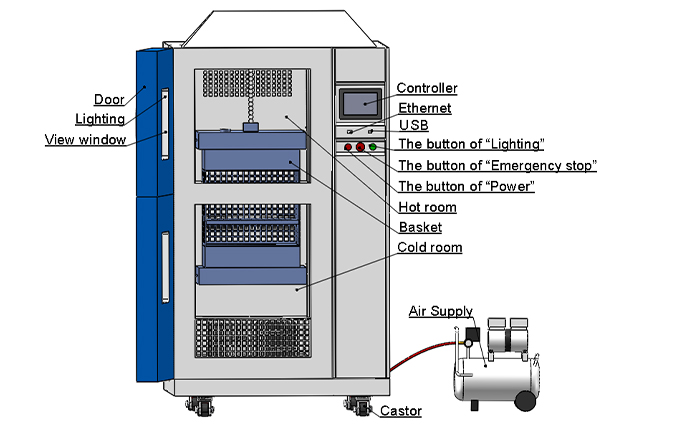

2 loại buồng thử nghiệm sốc nhiệt vùng nhiệt độ cao và thấp

3. chuyển đổi vùng thử nghiệm & lưu thông không khí

Cho buồng thử nghiệm sốc nhiệt ba buồng, Vùng thử nghiệm hoạt động thông qua các van khí nhiệt độ cao và thấp tự động. Bằng cách chuyển đổi giữa các mạch không khí nóng và lạnh, đóng-LHệ thống tuần hoàn không khí oop hình thành với buồng nhiệt độ cao hoặc nhiệt độ thấp, cho phép thay đổi nhiệt độ nhanh mà không cần di chuyển mẫu và đảm bảo kiểm tra chu kỳ nhiệt độ ổn định, lặp lại được.

Cho buồng thử nghiệm sốc nhiệt hai buồng, Giỏ mẫu được di chuyển cơ học giữa vùng nhiệt độ cao và nhiệt độ thấp. Sự thay đổi này đạt được hiệu ứng sốc nhiệt tương tự, cho phép các sản phẩm trải nghiệm quá trình chuyển đổi nhiệt độ nhanh, trong khi buồng duy trì kiểm soát nhiệt độ chính xác và điều kiện thử nghiệm nhất quán.


Buồng thử nghiệm sốc nhiệt 2 vùng	Buồng thử nghiệm sốc nhiệt 3 vùng

Ba nguyên tắc này hoạt động cùng nhau để mô phỏng các cú sốc nhiệt môi trường thực sự, tiết lộ các thay đổi hóa học, vật lý và cơ học trong các vật liệu và linh kiện được thử nghiệm.

Thông số kỹ thuật quan trọng & tiêu chuẩn toàn cầu của phòng thử nghiệm sốc nhiệt công nghiệp LIB

Buồng thử nghiệm sốc nhiệt công nghiệp LIB được thiết kế cho độ chính xác và độ tin cậy cao, với các thông số kỹ thuật chính như sau:

Mô hình	TS-162	TS-340	TS-500
Kích thước bên trong (mm)	300 × 300 × 250	450 × 450 × 3-60	650 × 650 × 500
Khối lượng nội thất	22L	72L	211l
Tải trọng	20kg	30kg	50kg
Phạm vi nhiệt độ cao	20 °c ~ 200 °c
Phạm vi nhiệt độ thấp	-65 ° C ~ -5 ° C
Thời gian làm nóng	Môi trường xung quanh → 200 ° C trong vòng 30 phút
Thời gian làm mát	Môi trường xung quanh → -70 °c trong vòng 30 phút
Biến động nhiệt độ	≤ ± 0.5 ° C
Phục hồi nhiệt độ	≤ 5 phút
Bộ điều khiển	Màn hình cảm ứng LCD có thể lập trình, kết nối Ethernet
Vật liệu nội thất	Thép không gỉ SUS304
Cấu hình tiêu chuẩn	2 kệ

Thiết bị kiểm tra nhiệt Tuân thủ tiêu chuẩn IEC 60068-2-14, MIL-STD-883H, đảm bảo uy tín thử nghiệm quốc tế. Điều này làm cho các phòng công nghiệp LIB phù hợp để đảm bảo chất lượng, phát triển sản phẩm và kiểm tra tuân thủ quy định.

Giải pháp kiểm tra sốc nhiệt tùy chỉnh

Ngoài các buồng thử nghiệm sốc nhiệt hai buồng và ba buồng tiêu chuẩn, LIB Industry cung cấp nhiều giải pháp tùy chỉnh cho các yêu cầu kiểm tra chuyên biệt, bao gồm:

Các cấu hình tùy chỉnh này cho phép các kỹ sư tái tạo các môi trường khắc nghiệt.

Trường hợp thực tế: kiểm tra độ tin cậy cảm biến ô tô 100 chu kỳ sử dụng buồng kiểm tra sốc nhiệt công nghiệp LIB

Ví dụ trường hợp-Kiểm tra độ tin cậy của cảm biến ô tô

Một Nhà sản xuất thiết bị điện tử ô tô Đã thử nghiệm một mô-đun cảm biến nhiệt độ được thiết kế cho khoang động cơ. Mục tiêu là để đánh giá xem mô-đun có thể chịu được các chu kỳ lặp đi lặp lại từ-65 °c đến 150 °c.

Quy trình thử nghiệm: - 10 cảm biến được cố định trong vùng thử nghiệm của buồng thử nghiệm sốc nhiệt ba buồng (Model TS-340).
-Mỗi chu kỳ: 30 phút ở vùng nhiệt độ thấp, truyền <10 giây, sau đó 30 phút ở vùng nhiệt độ cao.
-100 chu kỳĐã được thực hiện, được theo dõi liên tục thông qua thu thập dữ liệu.

Kết quả: Tất cả các cảm biến đều duy trì đầy đủ chức năng. Một cho thấy độ lệch nhỏ trong dung sai, trong khi những người khác vẫn ổn định. Buồng thử nghiệm sốc nhiệt công nghiệp LIB cung cấp quá trình chuyển đổi nhiệt độ nhanh, ổn định và điều kiện thử nghiệm lặp lại, cung cấp dữ liệu độ tin cậy chính xác cho khách hàng.

Trường hợp này cho thấy cách các phòng công nghiệp LIB giúp các kỹ sư xác minh độ bền, tối ưu hóa thiết kế và giảm Rủi Ro bảo hành.

Các giải pháp tùy chỉnh & hỗ trợ đầy đủ với buồng thử nghiệm sốc nhiệt công nghiệp LIB

Tại sao chọn buồng thử nghiệm sốc nhiệt công nghiệp LIB?

1. hơn 16 năm kinh nghiệm trong sản xuất buồng thử nghiệm môi trường.
2. Kiểm soát nhiệt độ chính xác cao (± 0.5 ° C) và phục hồi nhanh (≤ 5 phút).
3. Cấu hình linh hoạt: Mô hình hai buồng hoặc ba buồng cho các ứng dụng đa dạng.
4. Chứng nhận CE và ISO, đảm bảo tuân thủ quốc tế.

Hãy hành động ngay hôm nay-với sự hỗ trợ đầy đủ với LIB Industry

Bạn nhận được:
-Bảo hành 3 năm bao gồm các bộ phận và hiệu suất
-Hỗ trợ kỹ thuật trọn đời để cài đặt, hiệu chuẩn và khắc phục sự cố
-Mạng lưới dịch vụ toàn cầu để phản hồi nhanh

Liên hệ với LIB IndustryInquiry@libtestchamber.comĐể tùy chỉnh giải pháp buồng thử nghiệm sốc nhiệt của bạn. Đảm bảo sản phẩm của bạn chịu được các điều kiện khắc nghiệt, nâng cao chất lượng và có được sự tự tin của khách hàng thông qua các bài kiểm tra đạp xe nhiệt độ chuyên nghiệp.
