Ứng dụng thiết bị kiểm tra IP67
Thiết bị kiểm tra IP67 thường có thể mô phỏng độ sâu của nước, áp lực nước, thời gian ngâm, nhiệt độ nước và các điều kiện khác, và thực hiện một loạt các bài kiểm tra hiệu suất chống thấm nước nghiêm ngặt trên sản phẩm đã được thử nghiệm để xác định xem sản phẩm có đáp ứng các yêu cầu của cấp độ bảo vệ IP67 hay không. Thiết bị kiểm tra IP67 này được sử dụng rộng rãi trong các ngành công nghiệp điện tử, điện, ô tô, truyền thông và các ngành công nghiệp khác, để kiểm tra hiệu suất chống nước của các sản phẩm khác nhau như điện thoại di động, máy ảnh, cảm biến, đèn, v. v. để đảm bảo rằng sản phẩm vẫn có thể hoạt động bình thường trong môi trường nước khắc nghiệt.

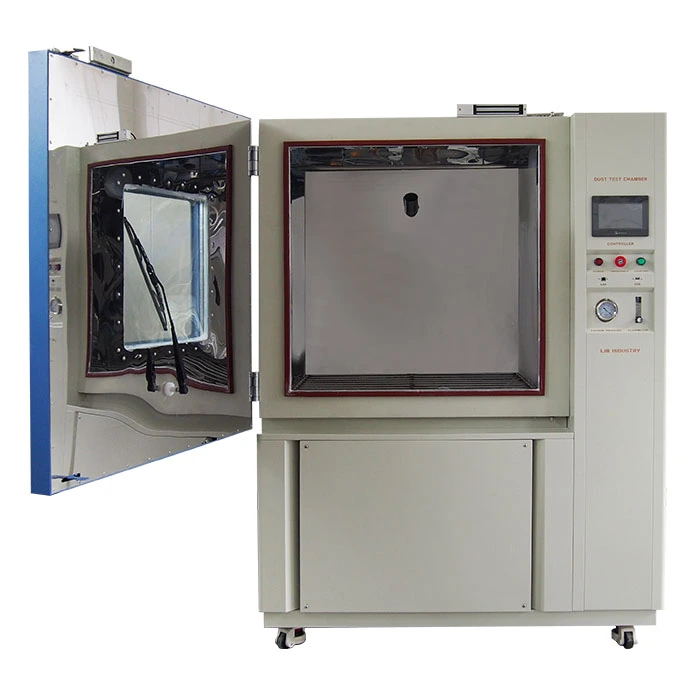

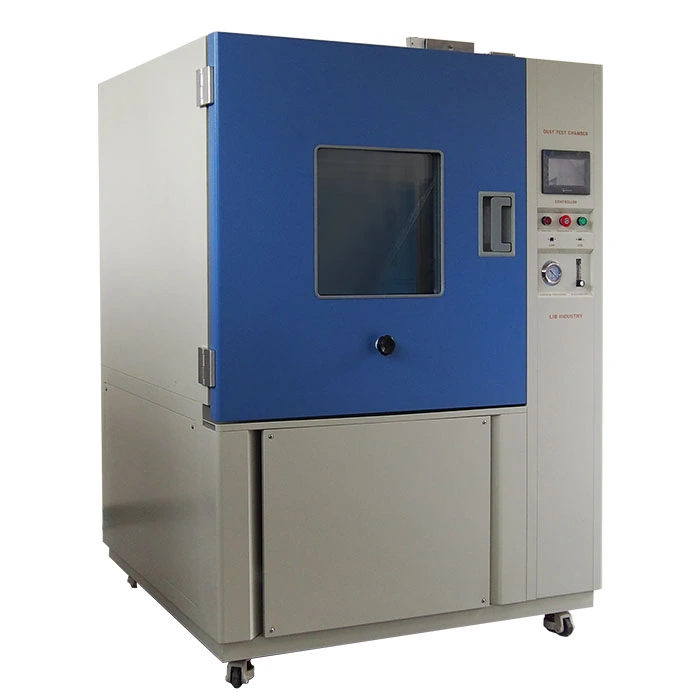

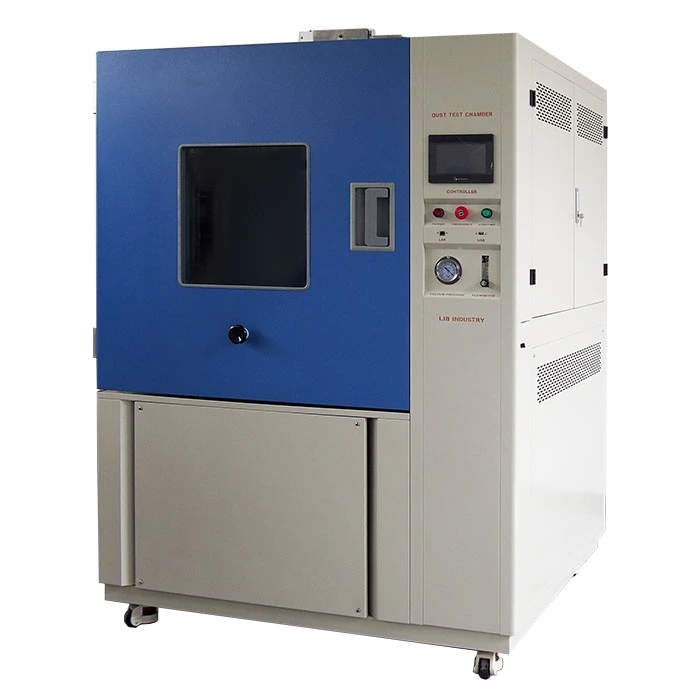

Tính năng và lợi ích của-Thiết bị kiểm tra bụi IP6X
1. Thiết bị kiểm tra IP6X có thể tạo và kiểm soát chính xác nồng độ bụi và kích thước hạt đáp ứng các yêu cầu của tiêu chuẩn, đảm bảo tính chính xác và nhất quán của các điều kiện thử nghiệm.

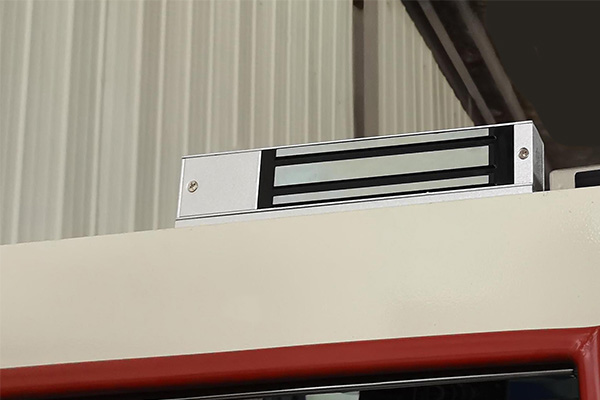

2. Thiết bị kiểm tra IP6X sử dụng thiết kế nối, dải silicon để tăng độ kín, được trang bị khóa điện từ, thiết bị niêm phong nhiều lớp để đảm bảo bụi sẽ không rò rỉ ra môi trường bên ngoài do hoạt động sai hoặc các lý do khác trong quá trình thử nghiệm, gây ô nhiễm môi trường làm việc, Đồng thời ngăn không khí bên ngoài xâm nhập vào kết quả thử nghiệm.

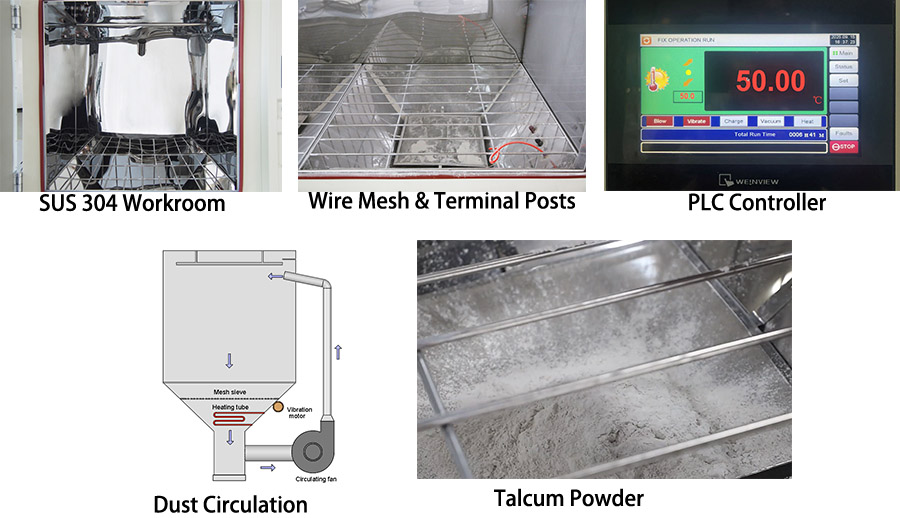

3. Thiết bị kiểm tra IP6X được trang bị hệ thống khuấy và lưu thông bụi hiệu quả, để bụi được phân bố đều trong thiết bị kiểm tra, và bụi được lưu thông theo chiều dọc để đảm bảo rằng tất cả các bộ phận của mẫu thử nghiệm có thể được tiếp xúc hoàn toàn với môi trường bụi. Nó có một Thiết bị kiểm soát luồng không khí ổn định có thể duy trì tốc độ luồng không đổi để mô phỏng môi trường bụi thực sự.

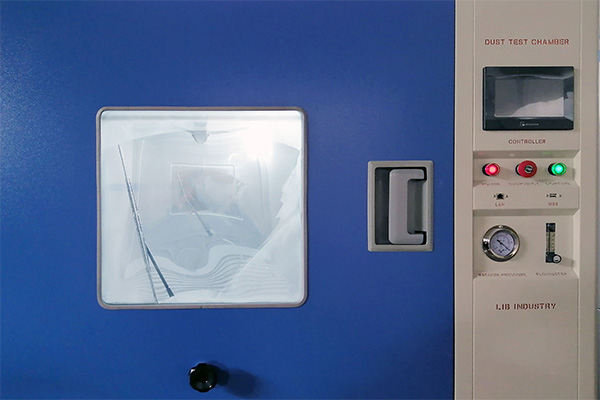

4. Thiết bị kiểm tra IP6X có diện tích lớn của Cửa sổ quan sát trong suốt, thuận tiện để quan sát trạng thái của mẫu trong thời gian thực trong quá trình thử nghiệm, mà không ảnh hưởng đến độ kín của thiết bị kiểm tra. Cửa sổ quan sát được trang bị cần gạt nước, có thể loại bỏ bụi khỏi cửa sổ.
Thông số kỹ thuật của thiết bị kiểm tra IP67-Thiết bị kiểm tra bụi IP6X
Mô hình | DI-800 | DI-1000 | DI-1500 | DI-2000 |
Kích thước bên trong (mm) | 800*1000*1000 | 1000*1000*1000 | 1000*1500*1000 | 1000*2000*1000 |
Kích thước tổng thể (mm) | 1040*1450*1960 | 1330*1450*1960 | 1330*1950*1990 | 1330*2450*1990 |
Khối lượng hữu ích (L) | 800 | 1000 | 1500 | 2000 |
Phạm vi nhiệt độ | Môi trường xung quanh ~ + 50oC |
Phạm vi độ ẩm | <30% RH |
Đường kính dây bình thường | 50um |
Chiều rộng danh nghĩa của khoảng cách giữa các dây | 75um |
Thời gian chiến đấu | 0 ~ 99h59m |
Thời gian thổi | 0 ~ 99h59m |
Ổ cắm điện mẫu | Ổ cắm chống bụi 16A |
Bộ điều khiển | Bộ điều khiển màn hình cảm ứng LCD màu lập trình, kết nối Ethernet |
Thiết bị an toàn | Bảo vệ quá nhiệt; bảo vệ quá dòng; Bảo vệ rò rỉ đất; bảo vệ trình tự pha |
Vật liệu ngoại thất | Tấm thép A3 có lớp phủ bảo vệ |
Vật liệu nội thất | Thép không gỉ SUS304 |
Cấu hình tiêu chuẩn | Kệ mẫu, gạt bụi, bột talc (5KGS) |
Nguồn điện | Ac380v 50Hz |
Các tính năng và lợi ích của-Thiết bị kiểm tra ngâm nước IPX7

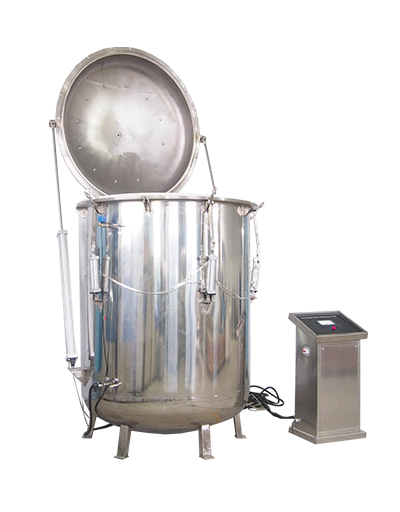

1. Thiết bị kiểm tra IPX7 có thể mô phỏng chính xác môi trường trong nướcĐộ sâu 1 mét, và đáp ứng các yêu cầu tiêu chuẩn bằng cách điều chỉnh mực nước và áp suất. Thiết bị ipx7test tái tạo độ sâu của nước từ 1-50m với áp suất lên tới 50bar.

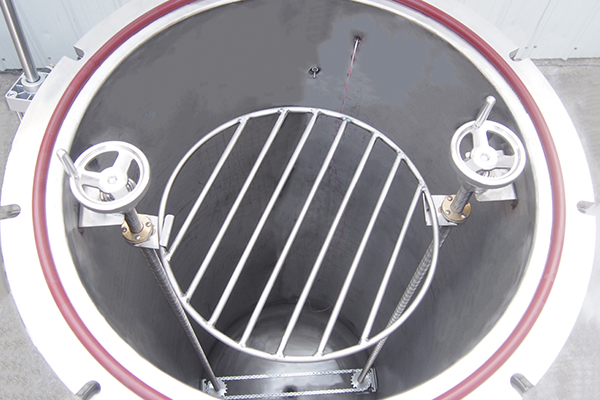

2. Thiết kế bên trong của thiết bị ipx7test là hợp lý để đảm bảo rằng tất cả các bộ phận của mẫu thử nghiệm có thể chịu áp lực nước và lưu lượng nước đồng đều trong quá trình ngâm. Bình thử nghiệm IPX7 được trang bị giá đỡ mẫu tích hợp có tải trọng tối đa 50 kg và có thể điều chỉnh chiều cao.

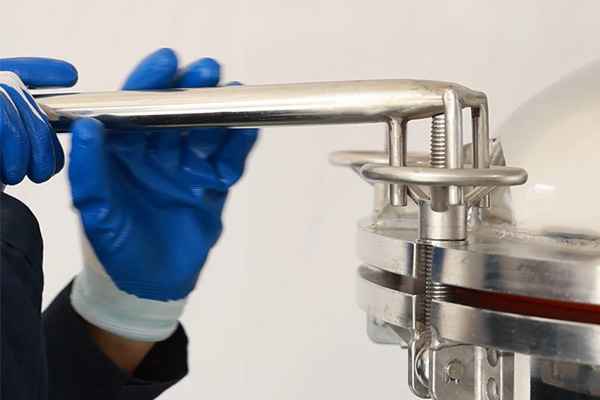

3. Thiết bị ipx7test được trang bị khóa áp lực thủ công cường độ cao. Số lượng khóa có thể được tùy chỉnh. Trong khi đó, nó có thanh khí nén, được điều khiển bởi bộ điều khiển, thực hiện chức năng mở/đóng nắp bằng một nút bấm.
4. Bộ điều khiển của thiết bị ipx7test có thể thiết lập và kiểm soát chính xác thời gian ngâm, từ vài phút đến vài giờ, để đáp ứng các nhu cầu thử nghiệm khác nhau.
5. Vật liệu của thiết bị ipx7test được làm bằng SUS304, có độ kín và độ bền tốt, chống gỉ và ăn mòn, độ bền cao.
Thông số kỹ thuật của thiết bị kiểm tra IP67-Thiết bị kiểm tra ngâm nước IPX7
Mô hình | R78-600 |
Kích thước bên trong (mm) | Đường kính600 * height1500 |
Kích thước tổng thể (mm) | Đường kính800 * height1800 |
Áp suất | Áp suất nước sâu 50m |
Chế độ mở | Nắp khí nén |
Vật liệu | Thép tấm A3, Độ dày thành 15mm |
Hệ thống cấp nước | Bể chứa nước, cấp nước tự động |
Nguyên lý hoạt động của thiết bị kiểm tra IP6X
Thiết bị kiểm tra IP6X chủ yếu được sử dụng để kiểm tra hiệu suất chống bụi của sản phẩm. Nguyên tắc hoạt động của nó dựa trên mô phỏng môi trường bụi bặm và xem liệu bụi có thể xâm nhập vào bên trong sản phẩm đang được thử nghiệm hay không.

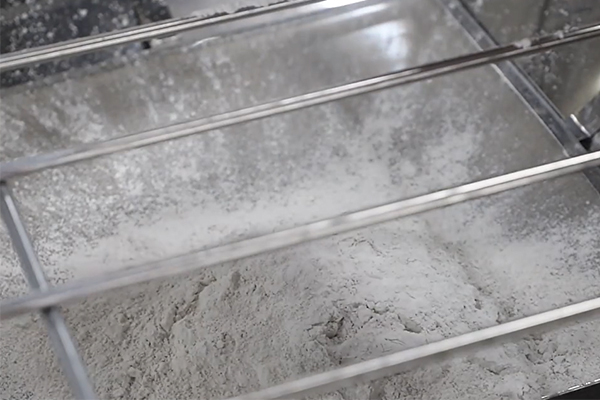

Đầu tiên, mẫu cần thử được đặt trên bàn xoay trong thiết bị kiểm tra, nguồn điện được cung cấp trên bàn xoay. Sau đó, bụi được tạo ra thông qua cửa thoát bụi, thường là các hạt đáp ứng các yêu cầu của tiêu chuẩn, chẳng hạn như Talc, Đường kính của lỗ lưới là 75 μm.

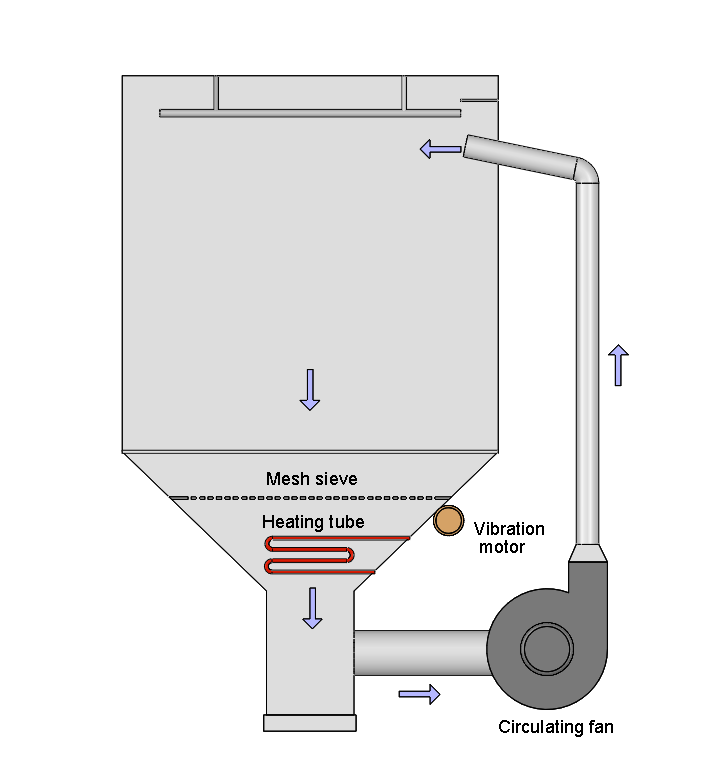

Quạt trong hệ thống ống dẫn khí thổi bụi vào bên trong thiết bị kiểm tra IP6X để tạo thành môi trường bụi đồng nhất. Bằng cách kiểm soát tốc độ và thể tích không khí của quạt, có thể điều chỉnh sự phân bố và nồng độ bụi trong thiết bị. Bụi được truyền qua hệ thống xả khí thẳng đứng, lưu thông trong phòng thu và ống dẫn khí trong suốt quá trình thử nghiệm.
Trong quá trình thử nghiệm, Thiết bị kiểm tra được giữ kín để ngăn không khí bên ngoài can thiệp vào kết quả thử nghiệm. Sau thời gian thử nghiệm quy định, mẫu được lấy ra và kiểm tra bụi bên trong.
Để xác định xem mẫu Có Đáp ứng tiêu chuẩn lớp bụi IP6X hay không, cơ sở chính là trong các điều kiện thử nghiệm được chỉ định, không có sự xâm nhập bụi có thể nhìn thấy bên trong mẫu.
Nguyên lý làm việc của thiết bị kiểm tra IPX7
Thiết bị kiểm tra IPX7 được sử dụng để đánh giá khả năng chống nước của sản phẩm khi chìm ở một độ sâu nhất định trong một khoảng thời gian ngắn. khi làm việc, trước tiên hãy lắp đặt mẫu chắc chắn trên kệ mẫu trong thiết bị kiểm tra. Sau đó, nước được bơm vào bể thông qua hệ thống kiểm soát mực nước, để mực nước tăng dần đến độ sâu quy định là 1 mét.
Trong quá trình ngâm mẫu, áp suất nước được duy trì để đảm bảo rằng tất cả các bộ phận của mẫu phải chịu áp suất đồng đều. sau thời gian ngâm, mẫu được lấy ra khỏi nước để kiểm tra xem có nước bên trong mẫu không.
Chìa khóa để đánh giá liệu mẫu có đáp ứng cấp độ chống nước IPX7 hay không là không có sự xâm nhập nước bên trong mẫu và chức năng này là bình thường trong độ sâu và thời gian ngâm nước được chỉ định 1 mét.
