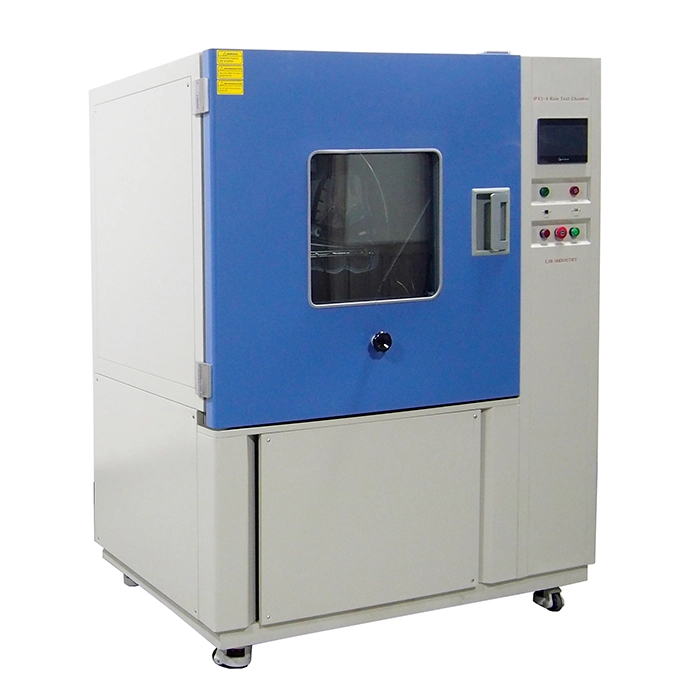

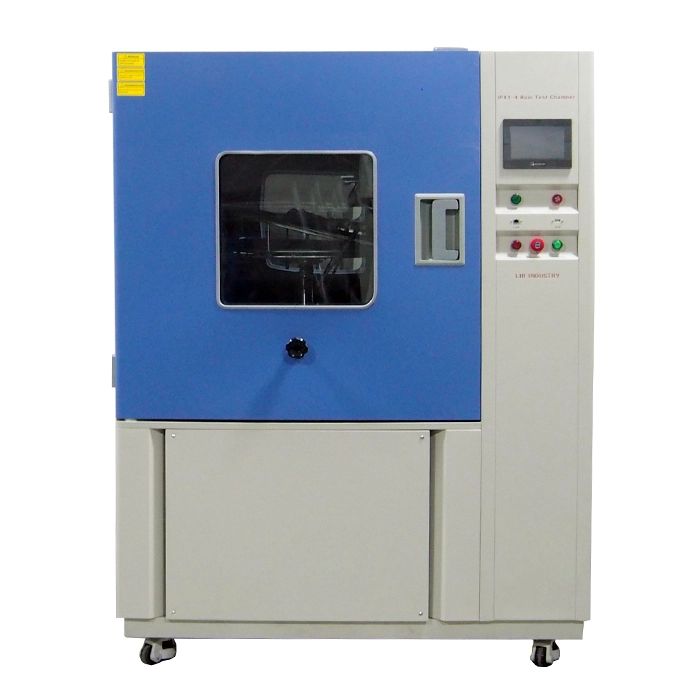

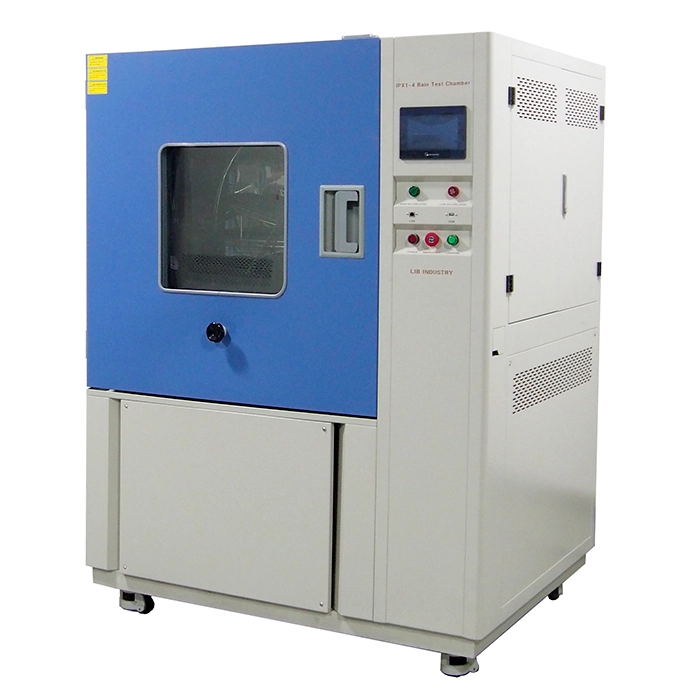

Máy kiểm tra chống nước LIB kết hợp các lớp chống nước IPX1 IPX2 IPX3 IPX4 trong một phòng làm việc. Máy kiểm tra chống nước LIB đáp ứng tiêu chuẩn IEC 60529 và các tiêu chuẩn khác, chủ yếu được sử dụng cho đèn ô tô, hiệu suất gạt nước, dải chống nước, thiết bị đầu máy, bảo vệ vỏ điện áp thấp và kiểm tra hiệu suất chống nước khác.
Mẫu: RD-800C, RD-1200C
Tiêu chuẩn: GJB 150.8-86, ISO 20653, IEC 60529,IPX1, IPX2, IPX3, IPX4, IPX5, IPx6,Ul 50e, UL 1598, UL 153, ul1573, UL 60950-1
Máy thử nghiệm chống nước LIB được thiết kế để mô phỏng các mức độ nhỏ giọt, phun và bắn khác nhau để đánh giá khả năng chống nước của sản phẩm.
1. Thân Máy kiểm tra Chống nước: được làm bằng vật liệu rắn SUS304 bằng thép không gỉ, tất cả các bề mặt hàn và bề mặt cắt ngang đều được ngâm để tránh rỉ sét và đảm bảo độ bền và ổn định.

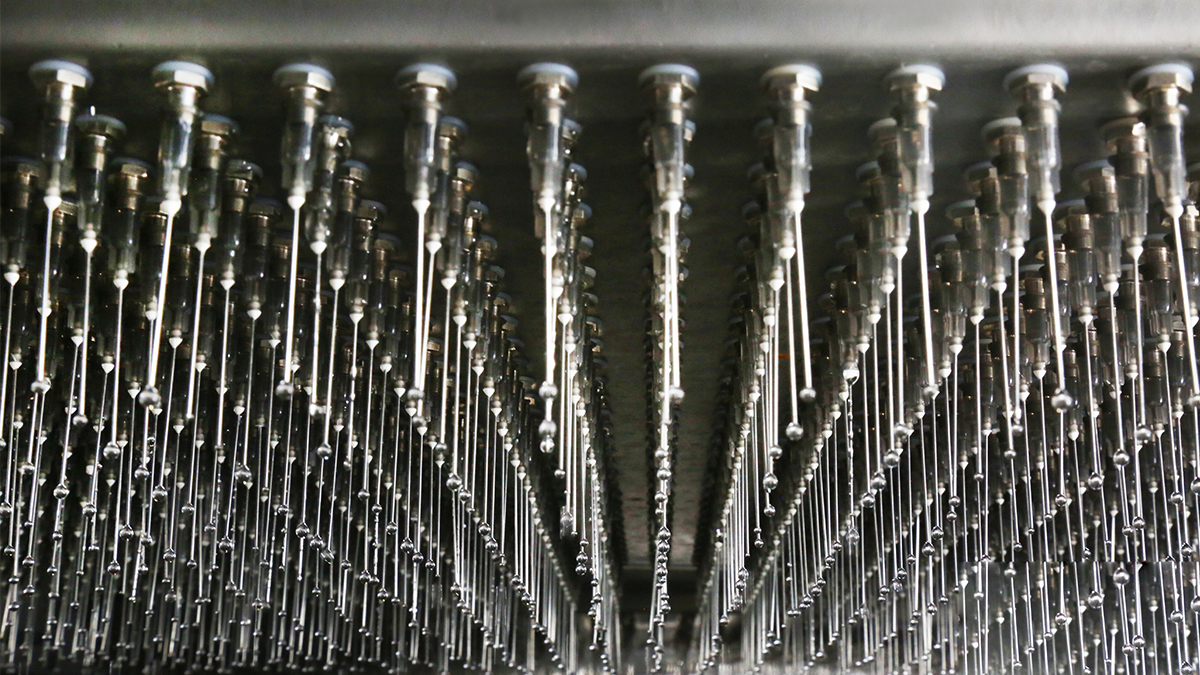

2. Thiết bị nhỏ giọt: Được sử dụng để kiểm tra IPX1 và IPX2, thường bao gồm khay nhỏ giọt, lỗ nhỏ giọt và thiết bị điều chỉnh để kiểm soát tốc độ và lượng nhỏ giọt. Kích thước của khay nhỏ giọt phụ thuộc vào kích thước của buồng thử nghiệm. IPX1 và IPX2 có lưu lượng nước lần lượt là 1 ml/phút và 3 ml/phút.

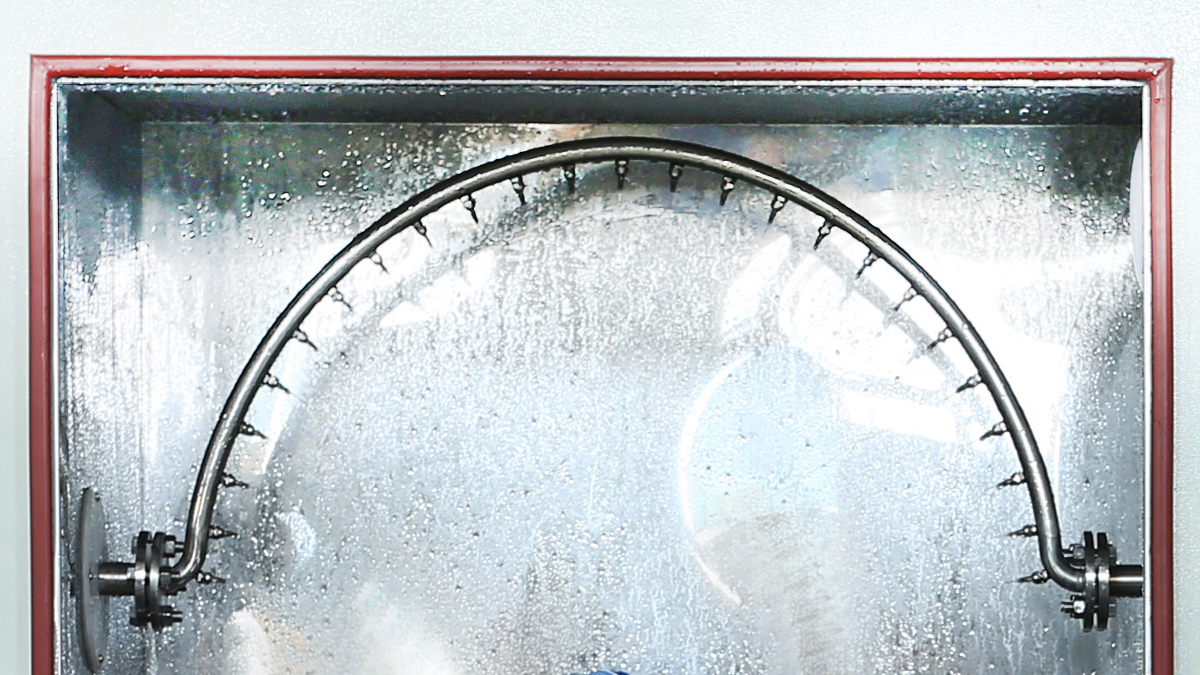

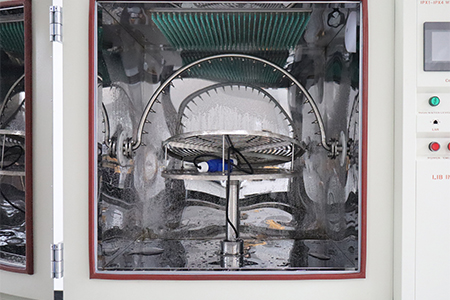

3. Ống dao động: Được sử dụng trong các thử nghiệm IPX3 và IPX4, bao gồm một ống quay có lỗ phun nước được phân bố ở trên. Động cơ điều khiển ống dao động xoay để nhận ra việc phun nước ở các góc độ khác nhau. Kích thước ống dao động là 200mm, 400mm, 600mm, 800mm, 1000mm, 1200mm, 1400mm, 1600mm tùy chọn, số lượng vòi phun phụ thuộc vào bán kính của ống dao động. Khoảng cách vòi phun là 50mm và đường kính vòi phun là φ0.4mm.

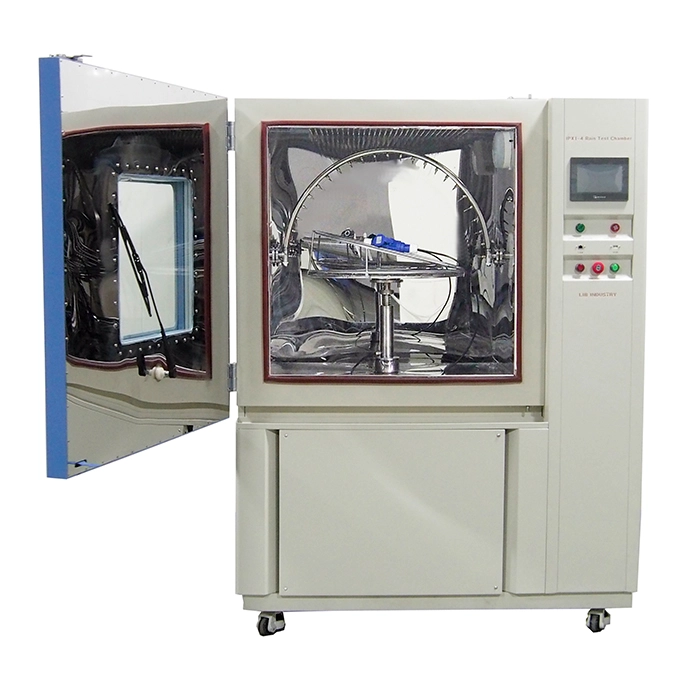

4. Thiết bị cố định mẫu: Được sử dụng để cố định mẫu cần kiểm tra để đảm bảo vị trí ổn định trong quá trình thử và tránh bị nước cuốn trôi. Có một thiết bị cấp nguồn không thấm nước trên bàn xoay để cung cấp năng lượng cho bộ phận thử nghiệm và khôi phục các điều kiện thử nghiệm thực tế nhất. Chiều cao của bàn xoay để kiểm tra IPX1 và IPX2 là 350 ~ 500mm và có thể điều chỉnh được. Bàn xoay được trang bị mặt số nghiêng 15 độ để thử nghiệm IPX2, được tháo ra khi thực hiện IPX1. trong các thử nghiệm IPX3 và IPX4, tốc độ bàn xoay là 1 vòng/phút và chiều cao bàn xoay là 350 ~ 500mm, có thể điều chỉnh được.
5. Hệ thống tuần hoàn và xử lý nước: bao gồm bể chứa nước, máy bơm, bộ lọc, v. v., để cung cấp nước sạch và tái chế nước. LIB thiết kế đặc biệt một bộ hệ thống lọc đầu vào tự động để lọc tạp chất trong các hạt 0.03mm, đảm bảo dòng chảy trơn tru của hệ thống phun.
6. Hệ thống điều khiển: Hệ thống cảm ứng thông minh PID, có thể thiết lập các thông số kiểm tra, chẳng hạn như góc dao động, tốc độ, thời gian nước, v. v., và hiển thị thời gian thực và giám sát trạng thái kiểm tra, có thể xuất dữ liệu thử nghiệm.
Mô hình | RD-800C | RD-1200C |
Kích thước bên trong (mm) | 900*950*950 | 1300*1350*1370 |
Kích thước tổng thể (mm) | 1180*1420*1920 (không bao gồm ống thép không gỉ) | 1540*1820*2200 (không bao gồm ống thép không gỉ) |
Khối lượng hữu ích (L) | 810 | 2400 |
Kích thước khay nhỏ giọt | 600*600 | 1000*1000 |
Bán kính ống dao động | 400mm | 600mm |
Ống phun nước | ||
Đường kính lỗ phun | Φ0,4mm | |
Khoảng cách lỗ | 50mm | |
Góc xoay của ống dao động | 0 ~ ± 180 ° (có thể điều chỉnh) | |
Vòi phun | IPX5: dia6.3mm, IPX6: dia12.5mm | |
Khoảng cách máy bay phản lực | 2.5 ~ 3 mét | |
Tốc độ quay bàn xoay | 1R/phút (điều chỉnh tốc độ) | |
Bộ điều khiển | Bộ điều khiển màn hình cảm ứng LCD màu lập trình, kết nối Ethernet, cổng USB | |
Hệ thống cấp nước | Bể nước, bơm tăng áp, cấp nước tự động, hệ thống lọc nước | |
Thiết bị an toàn | Bảo vệ quá nhiệt; bảo vệ quá dòng; Bảo vệ thiếu nước; chống rò rỉ đất; bảo vệ trình tự pha | |
Vật liệu ngoại thất | Tấm thép có lớp phủ bảo vệ | |
Vật liệu nội thất | Thép không gỉ SUS304 | |
Cửa sổ quan sát | Kính cách nhiệt hai lớp có cần gạt nước | |
Máy kiểm tra chống nước là một thiết bị chuyên dụng được sử dụng để đánh giá hiệu suất chống nước của sản phẩm, và nguyên tắc làm việc của nó dựa trên mô phỏng chính xác các mức độ nhỏ giọt, ướt và bắn tung tóe khác nhau. Thông qua một loạt các thiết bị được thiết kế cẩn thận và hệ thống điều khiển, các thử nghiệm tiếp xúc với nước được tiêu chuẩn hóa được thực hiện trên các mẫu thử để xác định xem khả năng chống nước của mẫu có đáp ứng IPX1, IPX2, IPX3 tương ứng hay không, yêu cầu lớp IPX4.
1. Thử nghiệm IPX1: mẫu được đặt trên bàn xoay với thiết bị cố định, hộp nhỏ giọt bắt đầu hoạt động và nước rơi theo chiều dọc qua lỗ nhỏ giọt ở tốc độ cụ thể đến bề mặt mẫu. Bằng cách điều chỉnh hộp nhỏ giọt, lượng nhỏ giọt và thời gian nhỏ giọt được kiểm soát để mô phỏng môi trường nhỏ giọt nhẹ.
2. Kiểm tra IPX2: Tương tự như IPX1, nhưng mẫu cần được đặt ở độ nghiêng, thường ở góc nghiêng 15 ° và thiết bị nhỏ giọt vẫn nhỏ giọt theo chiều dọc, để các giọt nước rơi vào mẫu ở một góc nghiêng nhất định.
3. Kiểm tra IPX3: Ống dao động được sử dụng để phun nước và ống dao động được điều khiển bởi động cơ để xoay. Nước được phun từ lỗ phun trên ống dao động để tạo hiệu ứng mưa, phun mẫu theo mọi hướng. Bằng cách điều chỉnh góc xoay, tốc độ và lưu lượng nước của ống dao động, cường độ khác nhau của nước được mô phỏng.
4. Kiểm tra IPX4: trên cơ sở IPX3, tiếp tục tăng cường độ và phạm vi phun nước. Lỗ phun của ống xoay có thể nhỏ hơn, với áp suất phun lớn hơn, hoặc số lượng vòi phun nước có thể tăng lên để tác động đến mẫu với dòng nước mạnh hơn và lan rộng hơn.
Trong quá trình thử nghiệm, hệ thống tuần hoàn nước liên tục gửi nước trở lại bể, được lọc và xử lý lại để thử nghiệm để tiết kiệm nước và giữ cho chất lượng nước sạch. Hệ thống điều khiển kiểm soát chính xác từng tham số thử nghiệm và theo dõi trạng thái thử nghiệm trong thời gian thực để đảm bảo độ chính xác và độ lặp lại của thử nghiệm.
Sau khi thử nghiệm hoàn tất, theo hiệu suất của mẫu, chẳng hạn như có nước, rò rỉ, v. v., để xác định xem hiệu suất chống nước của sản phẩm có đáp ứng các yêu cầu cấp chống nước IP tương ứng hay không.
Máy kiểm tra chống nước IPX1-4 có nhiều ứng dụng, bao gồm nhưng không giới hạn ở các lĩnh vực sau:
1. Thiết bị điện tử: Máy kiểm tra chống nước được sử dụng để kiểm tra hiệu suất chống nước của điện thoại di động, máy tính bảng, máy tính xách tay, Tv, Thiết bị âm thanh, bộ sạc, bộ điều hợp nguồn và các sản phẩm điện tử khác.
2. ô tô: Máy kiểm tra chống nước có thể tiến hành kiểm tra chống nước các bộ phận tự động như đèn, cảm biến, bảng điều khiển, bộ sạc xe hơi, bộ điều khiển cửa sổ điện, v. v., để đảm bảo hoạt động bình thường trong các điều kiện thời tiết khác nhau.
3. chiếu sáng: Máy kiểm tra chống nước kiểm tra khả năng chống nước của đèn đường, Đèn Ngoài Trời, vỏ đèn, v. v., để đảm bảo độ tin cậy của thiết bị chiếu sáng trong môi trường ẩm ướt hoặc mưa.
4. Thiết bị đo đạc: Tất cả các loại dụng cụ đo lường, dụng cụ điều khiển, cảm biến và kiểm tra hiệu suất chống thấm nước khác để thích ứng với môi trường làm việc phức tạp.
