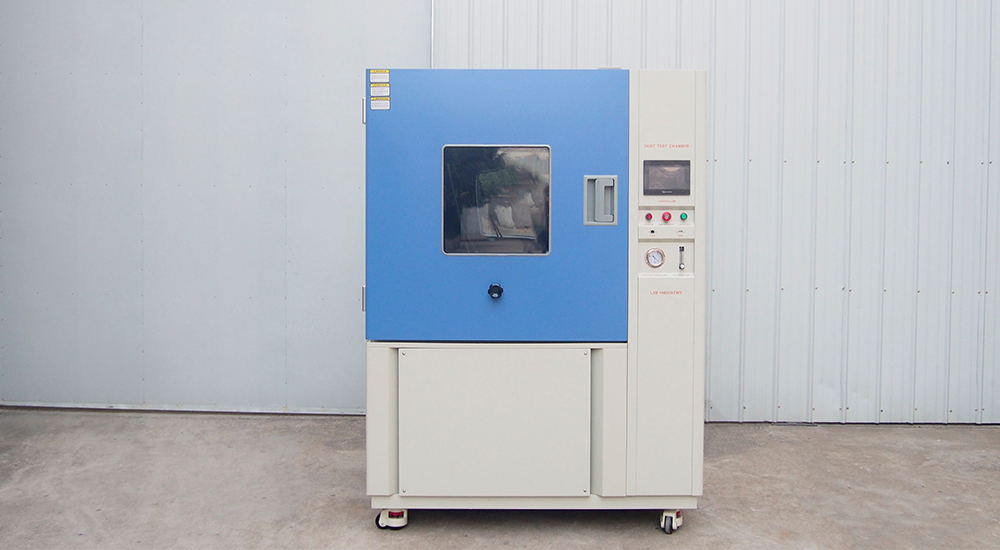

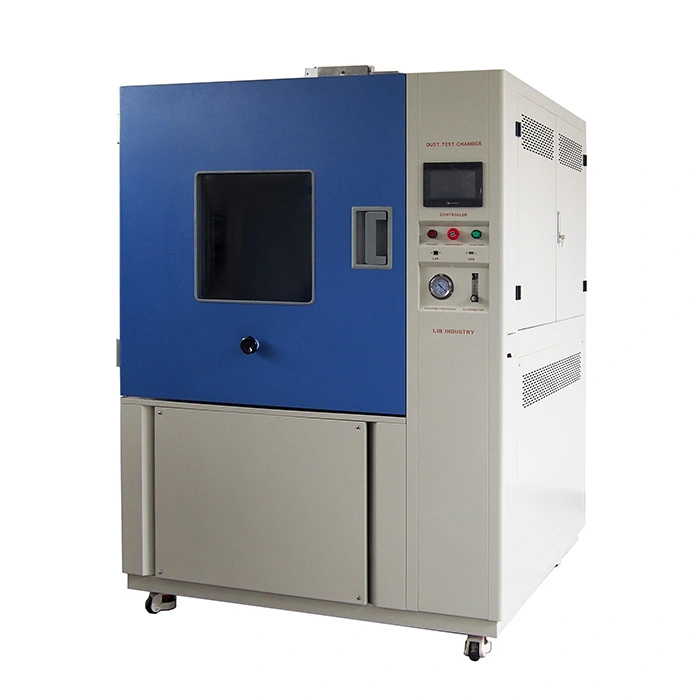

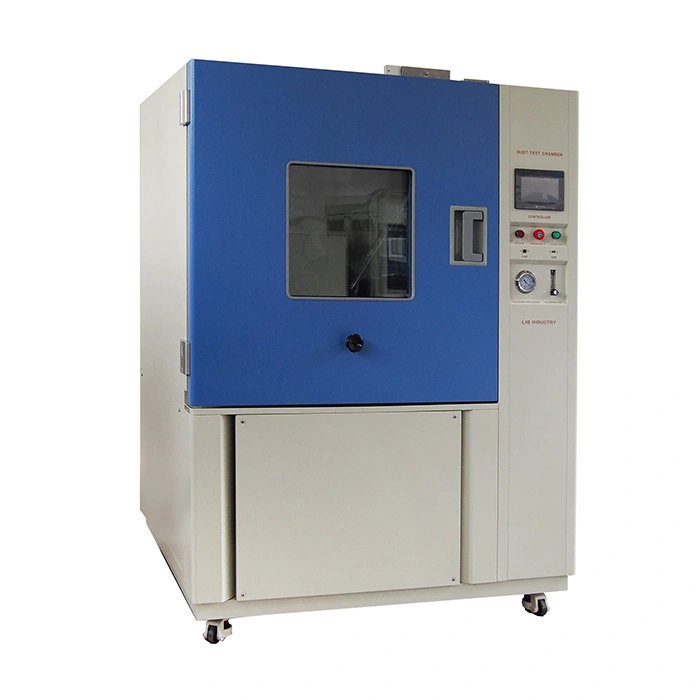

Buồng thử nghiệm IP55 được sử dụng để kiểm tra mức độ bảo vệ IP55, và hai chiếc 5 tương ứng chỉ ra rằng buồng có thể ngăn chặn sự tích tụ bụi có hại và có thể ngăn chặn sự xâm nhập của nước.
Buồng thử nghiệm IP55 bao gồm hai bộ sản phẩm:Buồng thử nghiệm chống bụi IP5XVàBuồng thử nghiệm chống nước IPX5.
Model: DI-800, DI-1000, DI-1500, DI-2000, R6K-1200
Tiêu chuẩn: IEC 60529, IP5X, IP6X, ipx6k, iso20653, IEC 60068-2-68, IEC 60598, MIL-STD-810G
1. Vỏ tấm thép A3 4mm, và bề mặt được xử lý bằng cách phun sơn có độ bền và độ cứng cao, nó có thể chịu được các ứng suất và va đập khác nhau trong quá trình thử nghiệm, và có thể ngăn ngừa ăn mòn rỉ sét.
2. Sản xuất bụi đáp ứng các yêu cầu của kích thước tiêu chuẩn IP5X 50μm và nồng độ 2kg-4kg/m³, và vật liệu bụi đã sử dụng là bột Talc khô.

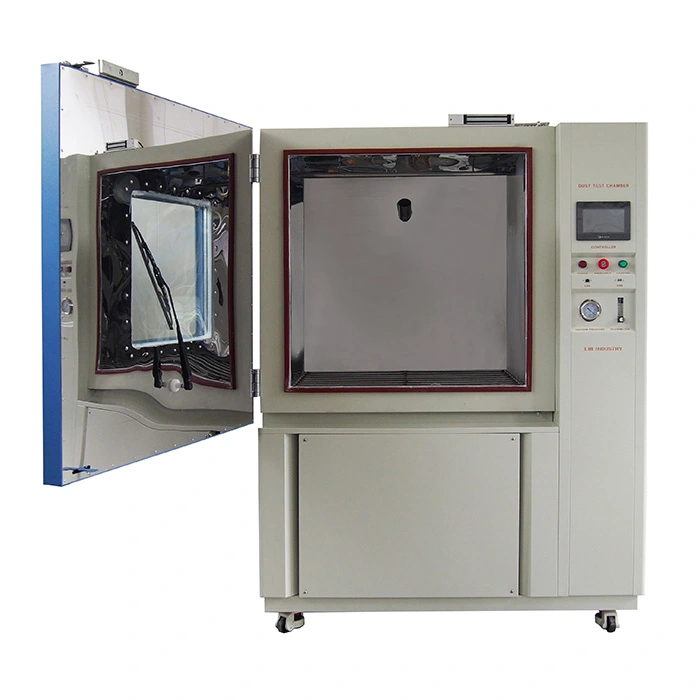

3. Cấu trúc niêm phong đáng tin cậy giữa cửa và buồng, mỗi giao diện và cửa sổ quan sát để đảm bảo bụi sẽ không rò rỉ vào môi trường bên ngoài và đảm bảo tính chính xác của kết quả kiểm tra.
4. Hệ thống lưu thông không khí bao gồm quạt, ống dẫn khí, lỗ thông hơi, v. v. không khí do quạt tạo ra khiến bụi lưu thông trong không gian thử nghiệm, để tất cả các bộ phận của mẫu thử có thể tiếp xúc hoàn toàn với bụi.
Mô hình | DI-800 | DI-1000 | DI-1500 | DI-2000 |
Kích thước bên trong (mm) | 800*1000*1000 | 1000*1000*1000 | 1000*1500*1000 | 1000*2000*1000 |
Kích thước tổng thể (mm) | 1040*1450*1960 | 1330*1450*1960 | 1330*1950*1990 | 1330*2450*1990 |
Khối lượng hữu ích (L) | 800 | 1000 | 1500 | 2000 |
Phạm vi nhiệt độ | Môi trường xung quanh ~ + 50oC | |||
Phạm vi độ ẩm | <30% RH | |||
Đường kính dây bình thường | 50um | |||
Chiều rộng danh nghĩa của khoảng cách giữa các dây | 75um | |||
Thời gian chiến đấu | 0 ~ 99h59m | |||
Thời gian thổi | 0 ~ 99h59m | |||
Ổ cắm điện mẫu | Ổ cắm chống bụi 16A | |||
Bộ điều khiển | Bộ điều khiển màn hình cảm ứng LCD màu lập trình, kết nối Ethernet | |||
Cấu hình tiêu chuẩn | Kệ mẫu, gạt bụi, bột talc (5KGS) | |||

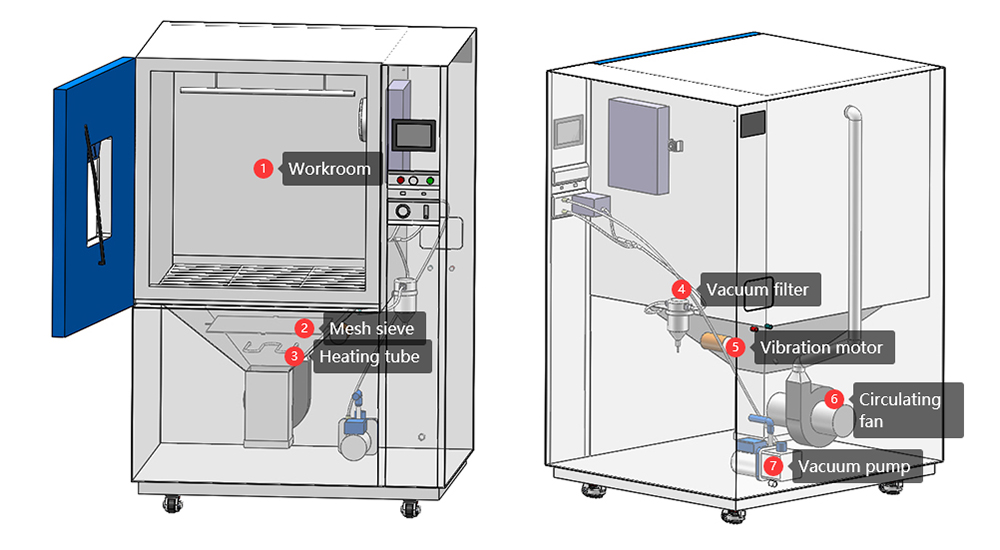

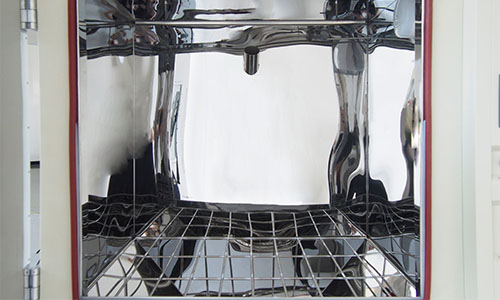

①Phòng làm việc |
|  |

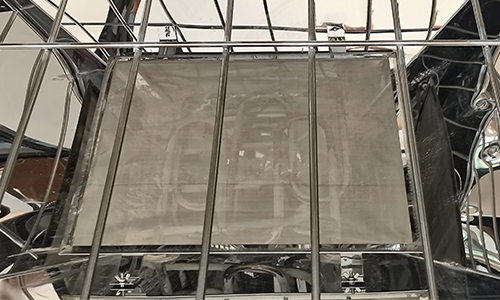

② Sàng lưới | Đường kính bụi danh nghĩa là 50 μm. Ngăn chặn các hạt lớn rơi ra khỏi ống dẫn. |  |

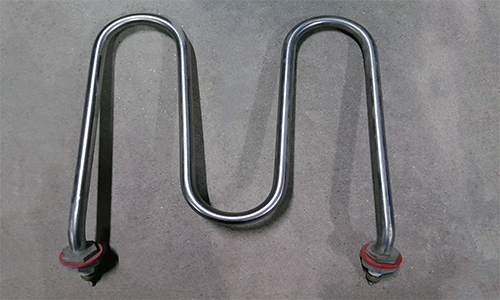

③ Ống sưởi | Phạm vi kiểm soát nhiệt độ được đặt thành 50oC để tránh bụi bị ẩm và vón cục, đảm bảo quá trình thử nghiệm liên tục và ổn định. |  |

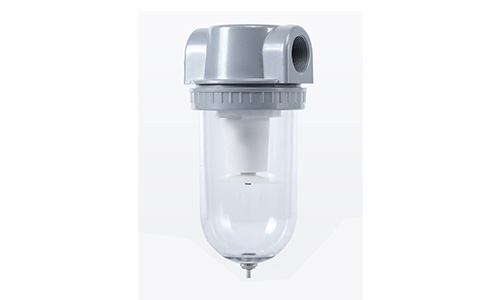

④ Bộ lọc chân không | Lọc các hạt mịn trong không khí để ngăn chúng xâm nhập vào bơm chân không và kéo dài tuổi thọ của thiết bị. |  |

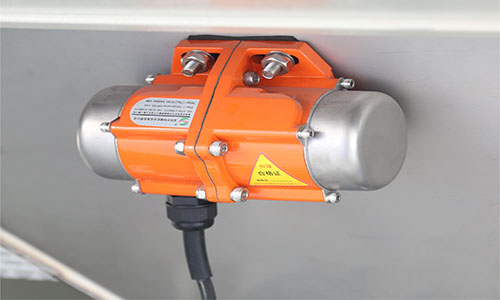

⑤ | Mô phỏng môi trường rung động thực tế, loại bỏ bụi bám dính và cải thiện tính xác thực của thử nghiệm. |  |

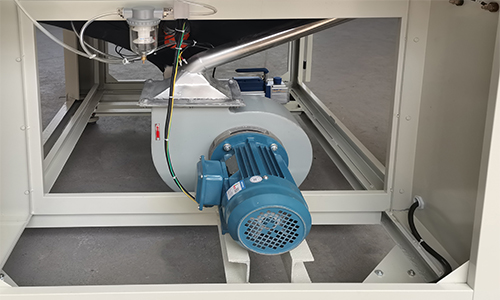

⑥Quạt tuần hoàn | Động cơ tiếng ồn thấp bằng hợp kim kín, quạt ly tâm nhiều cánh, v. v., tạo ra không khí lưu thông để điều khiển dòng bụi. |  |

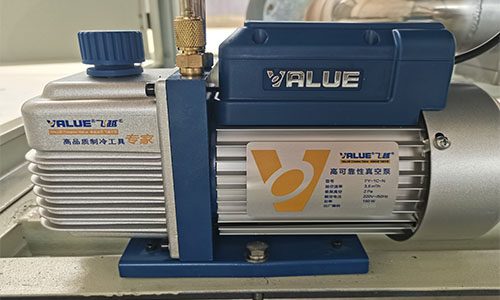

⑦Bơm chân không | Động cơ hợp kim ít tiếng ồn và quạt nhiều cánh tạo thành luồng không khí mạnh, khiến bụi bị lơ lửng đều. |  |
...................................................................................................................................................................................................................................................................

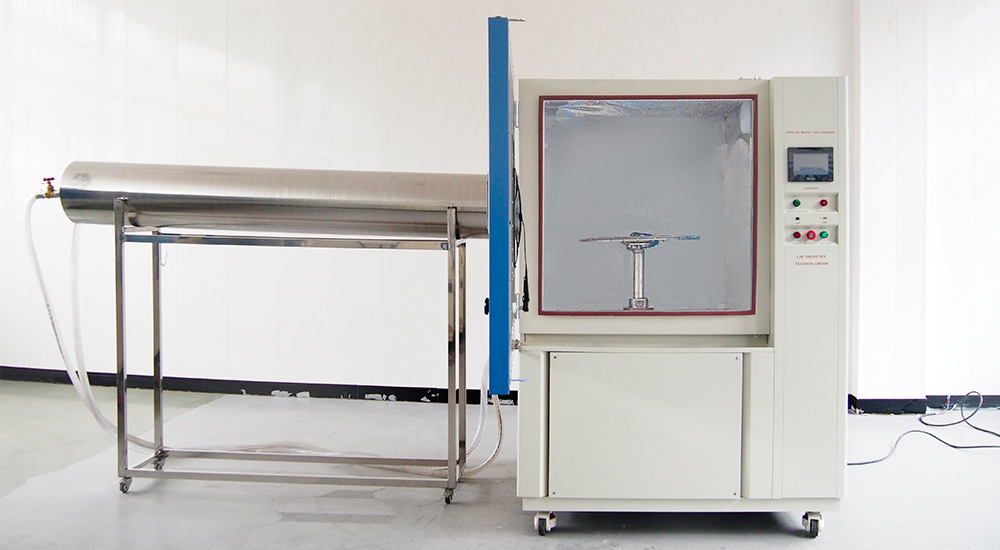

1. trong quá trình thử nghiệm, khoảng cách từ mẫu đến vòi phun là 2.5m ~ 3m, đường kính trong của vòi phun là 6.3mm, và vòi phun có thể phun mẫu ở các góc khác nhau và tốc độ dòng nước ổn định với 12,5l/phút (750L/h).
2. Cửa sổ quan sát trong suốt, được làm bằng kính cường lực và các vật liệu có độ bền cao khác, có độ trong suốt và chống va đập tốt, thuận tiện cho người vận hành quan sát mẫu thử trong quá trình thử nghiệm.
3. Cấu trúc niêm phong tốt giữa cửa và buồng, giao diện, Cửa sổ quan sát và các bộ phận khác của buồng thử nghiệm để đảm bảo nước sẽ không rò rỉ vào môi trường bên ngoài trong quá trình thử nghiệm.
4. Một bộ hoàn chỉnh của hệ thống lấy nước và tuần hoàn nước tự động, với Bộ lọc nước, có thể lọc các hạt có đường kính 0.03mm, có một cống trong phòng làm việc, có thể tiết kiệm nước.
Mô hình | R6K-1200 | ||
Kích thước bên trong (mm) | 1000*1200*1000 D * W * H | ||
Kích thước tổng thể (mm) | 1150*3550*2100 D * W * H | ||
Khối lượng nội thất (L) | 1200 | ||
Thông số | Kiểm tra đường kính nền tảng | 600mm | |
Thử nghiệm tốc độ nền tảng | 5 ± 1 r.p.m | ||
Tải bàn xoay | 50kg | ||
Kiểm tra chiều cao nền tảng | 200-400mm (có thể điều chỉnh) | ||
Ipx6k | Đường kính trong của vòi phun | 6.3mm | |
Tốc độ dòng nước | 75 L/PHÚT +/- 5% | ||
Áp lực nước | 1000 kPa | ||
Khoảng cách từPhun nước vào mẫu vật | Từ 2.5 m đến 3 m. | ||

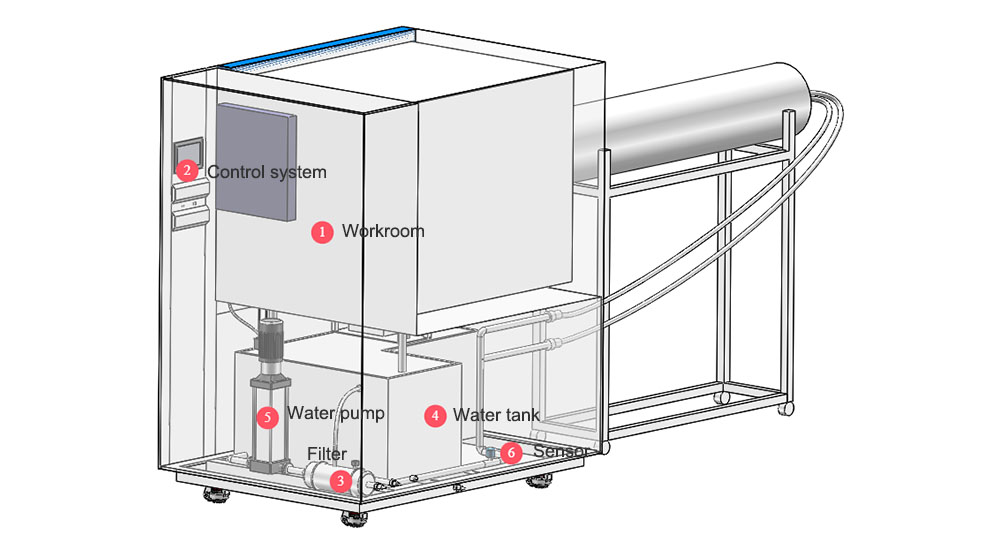

①Phòng làm việc |
|
|

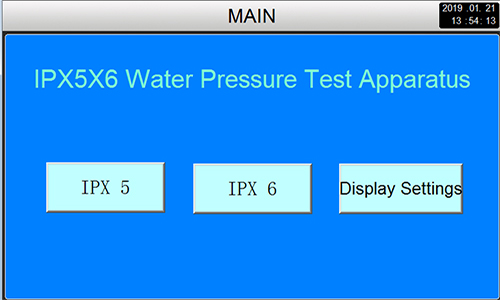

②Hệ thống điều khiển | PLC điều khiển chính xác các thông số như thời gian, lưu lượng nước, góc phun và tốc độ quay, với màn hình hiển thị thời gian thực. Thao tác thuận tiện và kết quả đáng tin cậy. |  |

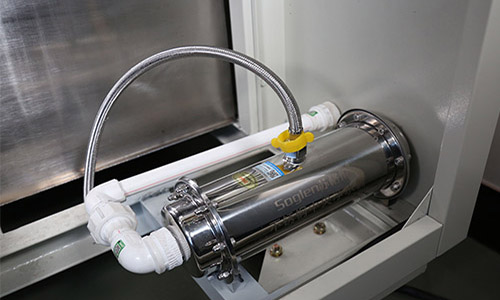

③Bộ lọc | Độ chính xác của bộ lọc là các hạt có đường kính 0.03mm để đảm bảo độ sạch của nước. |  |
④Bể nước | Van phao theo dõi mực nước trong thời gian thực để tránh bị khô do thiếu nước và kéo dài tuổi thọ của thiết bị. |  |

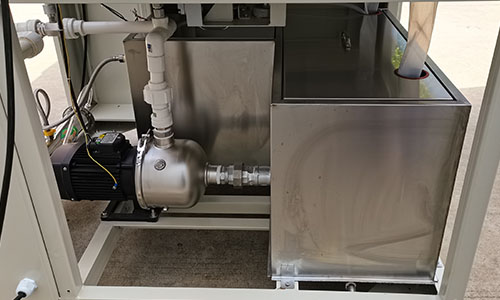

⑤Máy bơm nước | Liên tục cung cấp lưu lượng và áp suất đáp ứng tiêu chuẩn IPX5 để đảm bảo phun mạnh và đồng đều. |  |

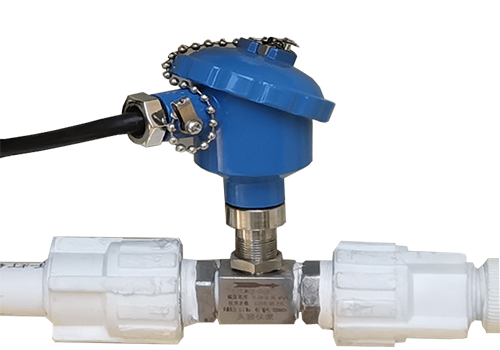

⑥Cảm biến | Để kiểm soát chính xác lưu lượng và áp suất nước, đảm bảo lưu lượng nước ổn định trong phạm vi tiêu chuẩn là 12.5 ± 0.625 (L/phút). |  |
