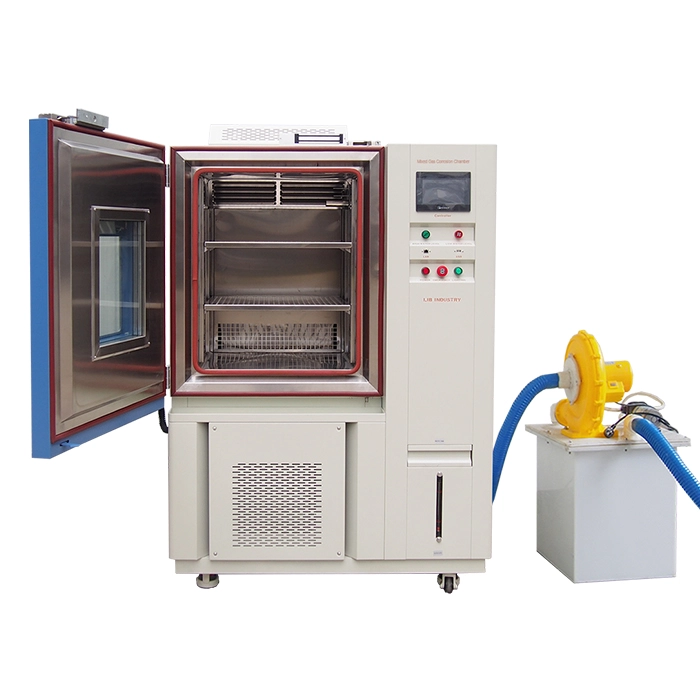

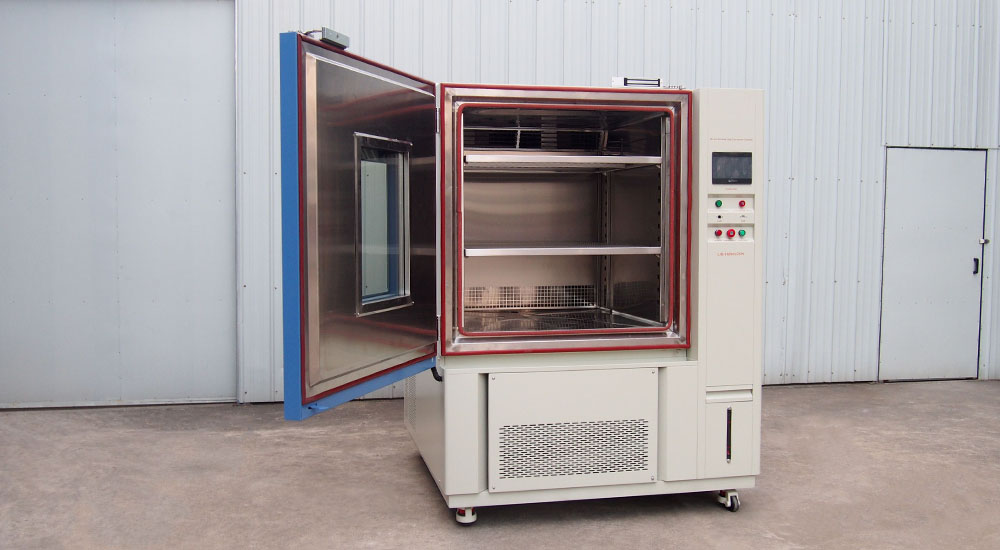

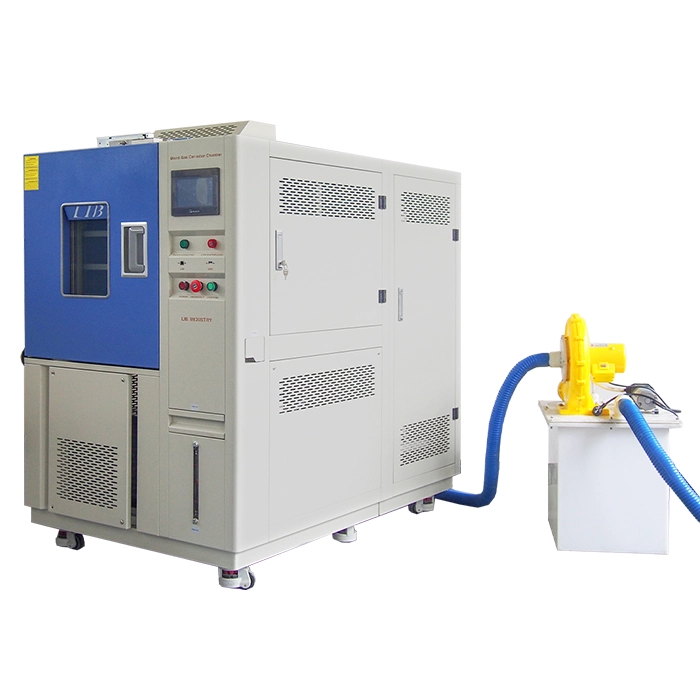

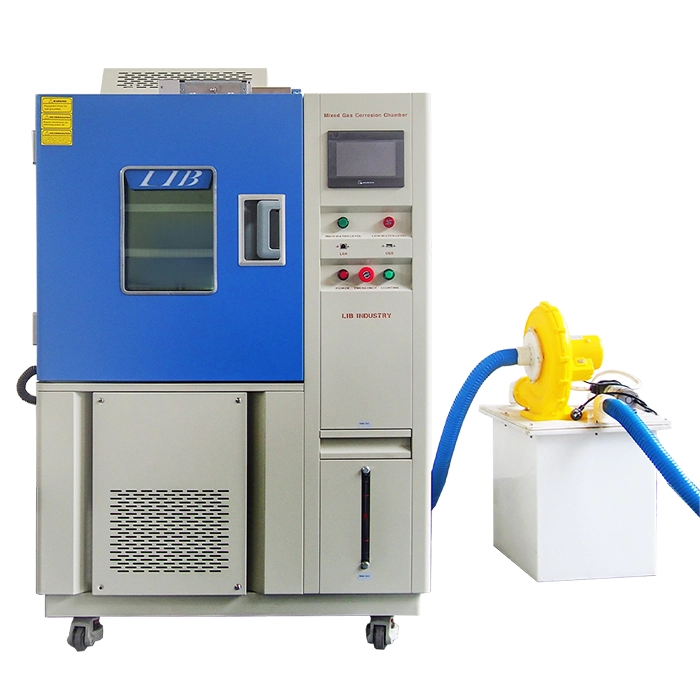

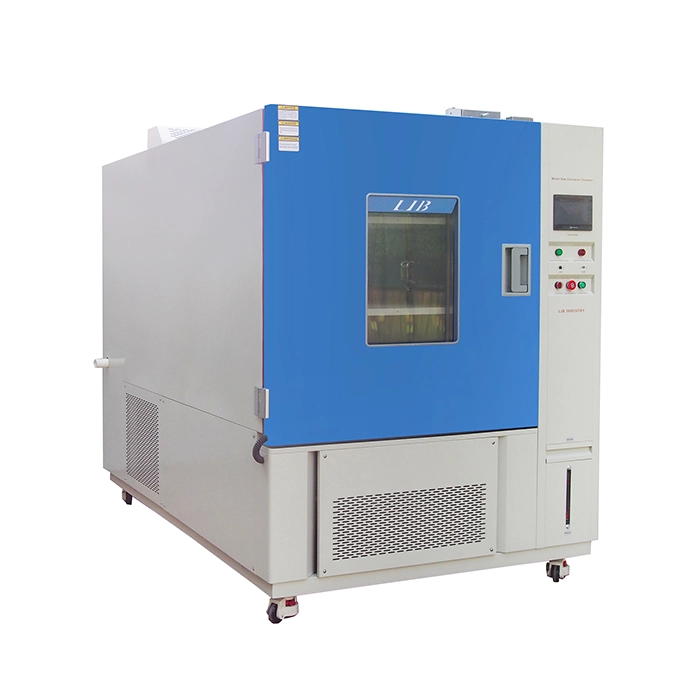

Buồng thử nghiệm MFG

Name: Buồng thử nghiệm MFG
Brand: Xi'an LIB Environmental Simulation Industry

Trong buồng thử nghiệm MFG (Hỗn hợp khí lưu động), tỷ lệ pha trộn, tốc độ dòng chảy, nhiệt độ, độ ẩm và các thông số môi trường khác của các loại khí khác nhau có thể được kiểm soát chính xác, nhằm kiểm tra khả năng chống ăn mòn của các vật liệu, linh kiện điện tử và các sản phẩm khác trong môi trường khí ăn mòn hỗn hợp.

Buồng thử nghiệm MFG của LIB có thể thực hiện kiểm tra khí đơn lẻ và cũng có thể thực hiện kiểm tra khí hỗn hợp (H2S/NO2/CL2/SO2, v.v.).

Model: GCM-100, GCM-225, GCM-500, GCM-800, GCM-1000

Tiêu chuẩn: ASTM B827, ASTM B845, IEC 60068-2-60, IEC 60068-2-42, MIL-STD-810, EIA-364-65

Cách buồng thử nghiệm MFG đẩy nhanh quá trình kiểm tra ăn mòn

Đặc điểm và Lợi ích của Buồng thử nghiệm MFG

1. Nhiều loại khí khác nhau, như H2S, NO2, CL2, SO2, NH3, v.v., được pha trộn chính xác theo tỷ lệ đã đặt. Bộ điều khiển lưu lượng khí có độ chính xác cao với độ chính xác điều khiển đến phần tỷ (ppb).

2. Ngoài khả năng kiểm soát khí, phạm vi nhiệt độ có thể được kiểm soát từ 15°C đến 100°C và độ ẩm có thể được điều chỉnh từ 30% đến 98%RH, đây là dải điều chỉnh nhiệt độ và độ ẩm rộng và chính xác để đáp ứng các nhu cầu thử nghiệm khác nhau.

3. Được trang bị bộ điều khiển lưu lượng khí có độ chính xác cao, cảm biến nhiệt độ, cảm biến độ ẩm, có thể kiểm soát chính xác các thông số khác nhau trong buồng thử nghiệm MFG để đảm bảo tính ổn định và chính xác của các điều kiện thử nghiệm.

4. Thiết kế lõm và lồi, đệm silicone, khóa điện từ được sử dụng để đảm bảo độ kín của buồng thử nghiệm trong quá trình thử nghiệm, ngăn chặn rò rỉ khí độc hại.

Thông số kỹ thuật của Buồng thử nghiệm MFG

Mẫu	GCM-100	GCM-225	GCM-500
Kích thước bên trong (mm)	400500500	500600750	700800900
Kích thước tổng thể (mm)	101010501620	111011501860	133013502010
Thể tích bên trong (L)	100	225	500
Phạm vi nhiệt độ	15 ℃ ～ 80 ℃
Dao động nhiệt độ	± 0.5 ℃
Độ lệch nhiệt độ	± 2.0 ℃
Phạm vi độ ẩm	30% ~ 98% RH
Độ lệch độ ẩm	±2.5% RH
Nồng độ SO2	100 ~500 ppb± 20 ppb (Có thể điều chỉnh)
H2S Nồng độ	10 ~100 ppb ± 20 ppb (Có thể điều chỉnh)
NO2 Nồng độ	200 ppb ± 20 ppb (Có thể điều chỉnh)
Cl2 nồng độ	10 ~20 ppb ±5 ppb (Có thể điều chỉnh)
Tốc độ thay đổi không khí	3~10 lần/h
Hệ thống làm mát	Hệ thống làm lạnh nén cơ khí
Máy tạo ẩm	Cách ly bên ngoài, máy tạo ẩm bay hơi bề mặt thép không gỉ
Hệ thống cấp nước	Hệ thống lọc nước, cấp nước tự động
Bộ điều khiển	Bộ điều khiển màn hình cảm ứng LCD màu có thể lập trình Kết nối Ethernet, liên kết PC
Cảm biến khí	Cảm biến khí H2S/NO2/CL2/SO²
Tuần hoàn không khí	Quạt gió ly tâm
Khóa cửa	Khóa điện từ
Thiết bị xả khí	Bộ phận xả
Thiết bị an toàn	Bảo vệ cháy khô máy tạo ẩm; Bảo vệ quá nhiệt độ; Bảo vệ quá dòng; Bảo vệ thiếu nước; Bảo vệ rò điện
Vật liệu bên trong	Thép không gỉ SUS316 + Nhựa gia cố sợi thủy tinh
Vật liệu bên ngoài	Tấm thép phủ lớp bảo vệ

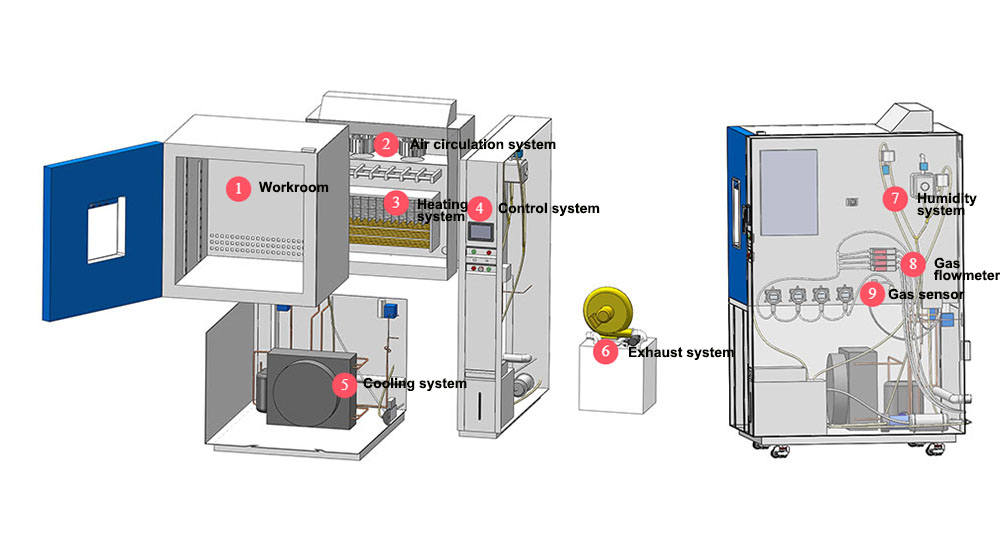

Cấu hình của Buồng thử nghiệm MFG

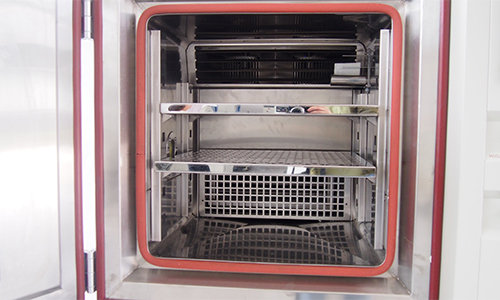

①Buồng làm việc	Bề mặtworkroom’bằng thép không gỉ SUS304 được phủ một lớp thép thủy tinh, vừa chống ăn mòn vừa tăng cường độ bền cho thiết bị.② Hệ thống tuần hoàn không khí

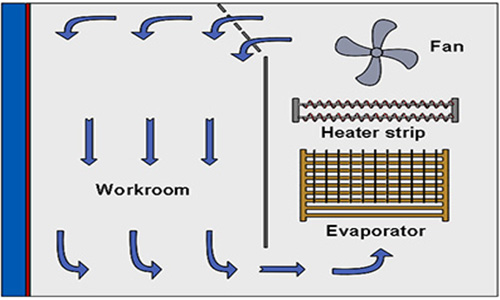

Bao gồm quạt ly tâm và động cơ dẫn động, không khí trong buồng thử nghiệm được lưu thông liên tục để đảm bảo phân phối đồng đều các thông số môi trường như nhiệt độ, độ ẩm và nồng độ khí trong buồng.	③

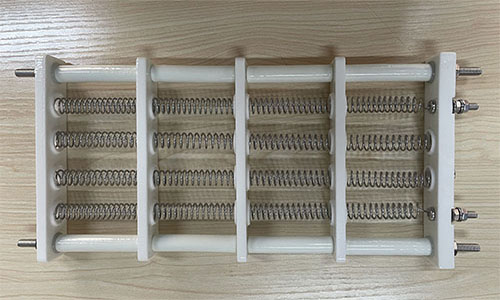

Hệ thống sưởi ấmDây điện trở công suất cao, nhanh chóng tăng nhiệt độ trong buồng thử nghiệm.	④

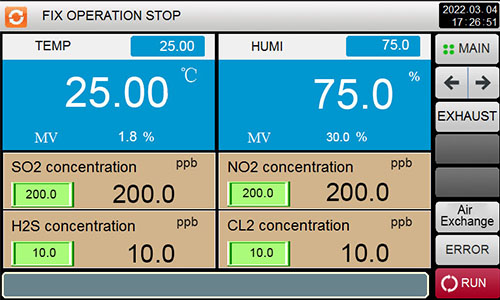

Hệ thống điều khiểnBộ điều khiển PID kiểm soát chính xác nhiệt độ, độ ẩm, lưu lượng khí và các thông số khác, đồng thời có chức năng giám sát, cảnh báo và ghi dữ liệu.	⑤ Hệ thống làm mát

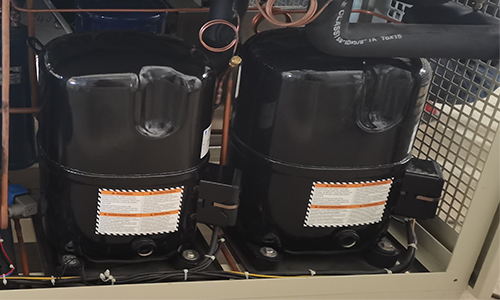

Bao gồm máy nén, dàn ngưng tụ, cơ cấu tiết lưu và dàn bay hơi. Nhiệt độ trong buồng giảm bằng cách hấp thụ nhiệt qua quá trình bay hơi của môi chất lạnh.	⑥

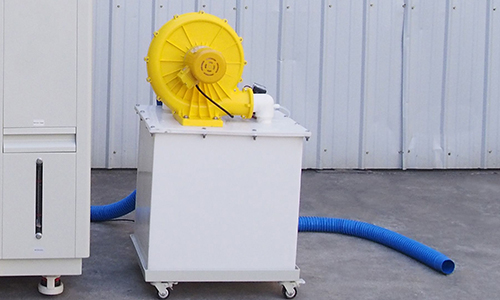

Thiết bị xả khíBể chứa dung dịch NaOH để pha loãng H2S/NO2/CL2/SO2, giúp nơi làm việc sạch sẽ và an toàn.	Cũng có thể bổ sung thêm bể chứa H₂SO₄ loãng để pha loãng khí kiềm. ⑦ Hệ thống tạo ẩm
Tạo ẩm bằng hơi nước, nhanh chóng tăng độ ẩm bên trong	chamber.

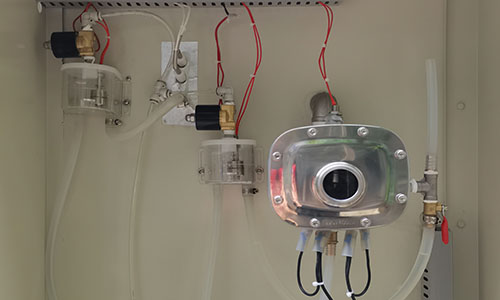

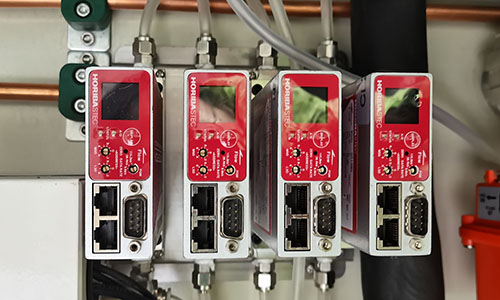

⑧ Lưu lượng kế khí	Đo và kiểm soát chính xác lưu lượng khí vào buồng thử nghiệm để đảm bảo nồng độ khí bên trong buồng đạt đến giá trị cài đặt yêu cầu cho thử nghiệm.

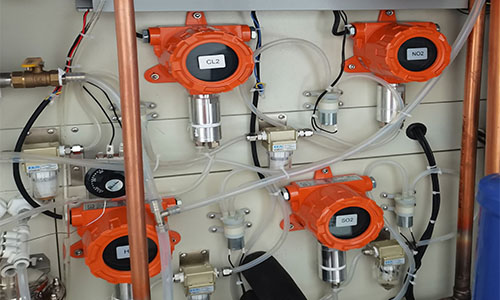

⑨ Cảm biến khí	Cảm biến khí có độ chính xác cao có thể giám sát nồng độ, loại và các thông số khác của khí trongchambertheo thời gian thực, và phản hồi dữ liệu về hệ thống điều khiển.
