Các đội điện tử, nhà cung cấp linh kiện, nhà phát triển pin và kỹ sư vật liệu thường cần dữ liệu nhiệt trước khi xác nhận đầy đủ. Mộtbuồng nhiệt di độngcung cấp nhiệt độ và độ ẩm được kiểm soát trong một diện tích nhỏ gọn, trong khi buồng môi trường truyền thống phù hợp hơn với các mẫu thử lớn hơn, thiết bị cố định nặng và xác nhận lô mẫu lớn.
|
buồng nhiệt độ ẩm mini Buồng Kiểm Soát Môi Trường Nhiệt Độ Ẩm Mini |
|||||
Buồng thử môi trường được các kỹ sư sử dụng để kiểm tra sản phẩm trước khi giao cho khách hàng. Chúng có thể được lập trình để mô phỏng nhiệt, lạnh, độ ẩm và chu kỳ nhiệt độ. Nhưng dữ liệu đáng tin cậy phụ thuộc vào nhiều yếu tố hơn chỉ là điểm đặt — lưu lượng khí, vị trí cảm biến, tải nhiệt, định tuyến cáp, khoảng cách mẫu và thời gian phục hồi đều quan trọng không kém.
Buồng trả lời các câu hỏi thực tế: Liệu một PCB có khởi động được ở -40°C không? Liệu một đầu nối có bị trôi sau nhiệt ẩm không? Liệu một gioăng có bị cứng lại sau khi bảo quản nhiệt khô không? Đối với các bộ phận nhỏ, buồng phải duy trì điều kiện ổn định mà không chiếm hết không gian phòng thí nghiệm bạn không có.
Buồng nhiệt di động là một buồng nhiệt độ hoặc nhiệt độ-độ ẩm nhỏ gọn được xây dựng để thử nghiệm trên bàn hoặc không gian hạn chế. Nó được sử dụng cho các cụm điện tử, cảm biến, mô-đun, mẫu vật liệu, đầu nối và mẫu R&D.
Buồng di động phù hợp với các trường hợp mẫu nhỏ, hồ sơ rõ ràng và đội ngũ cần truy cập nhanh. Các công việc phổ biến bao gồm sàng lọc thiết kế sớm, kiểm tra lô nhỏ, lão hóa nhiệt của đầu nối hoặc PCB, tái tạo lỗi sau khi trả lại hiện trường và các thử nghiệm kỹ thuật gần sản xuất.
Buồng nhiệt di động LIB đạt được một số con số chặt chẽ:
Nhiệt độ:-20°C / -40°C / -70°C lên đến +150°C
Độ ẩm:20% đến 98% RH
Độ chính xác điều khiển:dao động ±0,5°C, sai lệch ±2,0°C, sai lệch ±2,5% RH
Phần cuối cùng đó quan trọng nhất. Thử nghiệm lặp lại phụ thuộc vào kiểm soát chặt chẽ — không chỉ là một phạm vi rộng trên tờ thông số kỹ thuật.
Buồng môi trường truyền thống thường có nghĩa là buồng tiếp cận, buồng vào được hoặc buồng tùy chỉnh lớn hơn được xây dựng cho khối lượng mẫu cao hơn, sản phẩm nặng hơn hoặc mô phỏng môi trường rộng hơn.
Buồng truyền thống là cần thiết khi kích thước mẫu, số lượng hoặc tiêu chuẩn quy định yêu cầu thể tích bên trong lớn hơn. Các cụm phụ ô tô, phần cứng hàng không vũ trụ, thiết bị đóng gói và điện tử công suất cao thường cần thể tích không khí lớn hơn để mẫu không chiếm ưu thế môi trường buồng. Buồng di động có thể chu kỳ nhanh hơn, nhưng buồng lớn có thể xử lý nhiều bộ phận hơn dưới cùng một phơi nhiễm.
Chi phí không chỉ là giá mua. Không gian sàn, điện năng, vận hành thử, hiệu chuẩn, tiếp cận bảo trì, thời gian vận hành và tính sẵn có của buồng đều ảnh hưởng đến ngân sách thực tế.
Buồng nhiệt di động thường có chi phí mua, lắp đặt và đặt để thấp hơn. Tại sao? Nó chạy trên một phòng làm việc nhỏ gọn và hệ thống lạnh nhỏ hơn. Điều đó làm cho nó phù hợp tài chính tốt hơn cho:
R&D
Phân tích sửa chữa
Lô nhỏ
Các thử nghiệm ngắn thường xuyên
Buồng môi trường truyền thống có chi phí ban đầu cao hơn — nhưng xứng đáng khi một lần chạy cần xác nhận một cụm lớn hoặc nhiều mẫu cùng lúc.
Một điểm cần lưu ý: buồng di động chỉ hiệu quả về chi phí nếu mẫu vừa với đủ luồng không khí tự do xung quanh nó. Nếu một bộ phận chặn lưu thông, tạo ra tải nhiệt lớn hoặc cần nhiều lỗ xuyên, dữ liệu có thể trở nên không đáng tin cậy. Buồng di động LIB được đánh giá chotải nhiệt 1000 W, vớilàm mát 1°C/phút and gia nhiệt 3°C/phút— hãy kiểm tra những điều này dựa trên sản lượng nhiệt thực tế của mẫu trước khi bạn mua.
Hiệu quả là về việc bắt đầu một thử nghiệm hợp lệ nhanh chóng, giữ hồ sơ, thu thập dữ liệu và trả buồng cho người dùng tiếp theo.
Buồng nhiệt di động mạnh trong công việc kỹ thuật chu kỳ ngắn. Đây là những gì trông như thế trong thực tế:
Đặt một cụm nhỏ vào bên trong
Kết nối cáp qua cổng cáp Φ50 mm
Đặt hồ sơ trên bộ điều khiển màn hình cảm ứng
Bắt đầu chạy
Không phải chờ đợi nhiều ngày để đặt một buồng lớn. Buồng truyền thống cần lập kế hoạch nhiều hơn — đồ gá, kệ, đánh giá an toàn, cân bằng tải.
Thiết bị di động chiến thắng khi cần nhiều thử nghiệm nhỏ, khác nhau trong tuần. Một nhóm cảm biến có thể chạy kiểm tra khởi động lạnh -40°C vào buổi sáng, bảo quản +85°C vào buổi chiều và phơi nhiễm độ ẩm qua đêm — tất cả trong cùng một buồng. Buồng lớn hơn chiến thắng khi cùng một hồ sơ phải được áp dụng cho một lô sản xuất hoặc một cụm cồng kềnh.
Lựa chọn buồng đúng phụ thuộc vào chế độ hỏng hóc. Ứng suất nhiệt không hoạt động giống nhau trong mối hàn, bộ pin, gioăng cao su hoặc bộ phận kim loại được phủ.
Thử nghiệm độ tin cậy điện tử và bán dẫnCác bo mạch nhỏ, chip, rơ le, đầu nối và cảm biến thường cần khởi động lạnh, nhiệt khô, nhiệt ẩm và chu kỳ nhiệt độ. Buồng nhiệt di động có thể tái tạo nứt mối hàn, chậm phản ứng LCD ở nhiệt độ thấp, trôi điện trở đầu nối sau phơi nhiễm độ ẩm và khởi động lại gián đoạn của thiết bị điện tử được cấp điện.
Đối với công việc dựa trên tiêu chuẩn, hồ sơ chính xác cần đi vào kế hoạch thử nghiệm:
IEC 60068-2-1(lạnh): -65°C đến -5°C, thời gian lưu 2, 16, 72 hoặc 96 giờ sau khi ổn định nhiệt độ
IEC 60068-2-2(nhiệt khô): phơi nhiễm nhiệt độ cao quy định, cùng thời lượng 2/16/72/96 giờ
IEC 60068-2-78(nhiệt ẩm, trạng thái ổn định): thường là 30°C ±2 K hoặc 40°C ±2 K, ở 85% ±3% RH hoặc 93% ±3% RH
Mô phỏng môi trường linh kiện ô tôCác bộ phận ô tô đối mặt với nhiệt xe đỗ, khởi động lạnh, tăng nhiệt độ dưới nắp ca-pô và di chuyển độ ẩm. Các mô-đun nhỏ, công tắc, màn hình, khóa thông minh, cảm biến và đầu nối dây dẫn phù hợp tốt để sàng lọc bằng buồng nhỏ gọn.
Nhưng có một giới hạn: nếu hồ sơ yêu cầu sốc nhiệt nhanh, nước bắn, rung động hoặc một bộ phận toàn bộ cấp xe, hãy chọn buồng truyền thống hoặc hệ thống kết hợp thay vào đó. Của buồng di độnglàm mát 1°C/phút and gia nhiệt 3°C/phútđược xây dựng để thử nghiệm tăng tốc có kiểm soát — không phải sốc nhiệt chuyển đổi tức thời.
Xác nhận độ bền hàng không vũ trụ và vật liệuCác nhà cung cấp hàng không vũ trụ thử nghiệm độ ổn định kích thước, hoạt động của lớp phủ, độ bền kết dính và phản ứng điện tử dưới nhiệt độ thấp hoặc cao. Các phương pháp nhiệt độ MIL-STD-810H được điều chỉnh theo môi trường vòng đời của sản phẩm thay vì sao chép như một công thức cố định. Đối với phơi nhiễm nhiệt độ cao, các điều kiện nóng cảm ứng có thể đạt từ 71°C đến 85°C trong các trường hợp liên quan đến năng lượng mặt trời nghiêm trọng.
Thử nghiệm lão hóa tăng tốc R&DCác nhóm R&D coi trọng buồng di động vì chờ đợi một buồng lớn có thể làm đình trệ quyết định thiết kế. Các ví dụ bao gồm so sánh chất kết dính ở +70°C, kiểm tra biến dạng nhựa ở +85°C, trôi lệch cảm biến sau phơi nhiễm 40°C/93% RH và thử nghiệm khởi động ở nhiệt độ thấp ở -40°C.
Không có loại buồng nào tốt hơn hoàn toàn. Lựa chọn đúng phù hợp với kích thước mẫu, tải nhiệt, mức độ khắc nghiệt của hồ sơ, nhu cầu báo cáo và quy trình làm việc trong phòng thí nghiệm.
Chọn buồng nhiệt di động khi:
Mẫu nhỏ và tải thử nghiệm vừa phải
Truy cập nhanh quan trọng hơn công suất thô
Bạn đang thử nghiệm thiết bị điện tử nhỏ gọn, linh kiện ô tô hoặc hàng không vũ trụ nhỏ, mẫu vật liệu, lớp phủ, gioăng hoặc chất kết dính
Bạn đang làm việc trong phòng thí nghiệm R&D với không gian sàn hạn chế
Chọn buồng môi trường truyền thống khi:
Mẫu cồng kềnh, nặng hoặc công suất cao
Bạn đang chạy xác nhận lô chính thức
Bạn cần nhiều kệ, truy cập vào được hoặc đồ gá lớn
Thử nghiệm liên quan đến tản nhiệt cao, tích hợp rung động hoặc bảo vệ an toàn đặc biệt

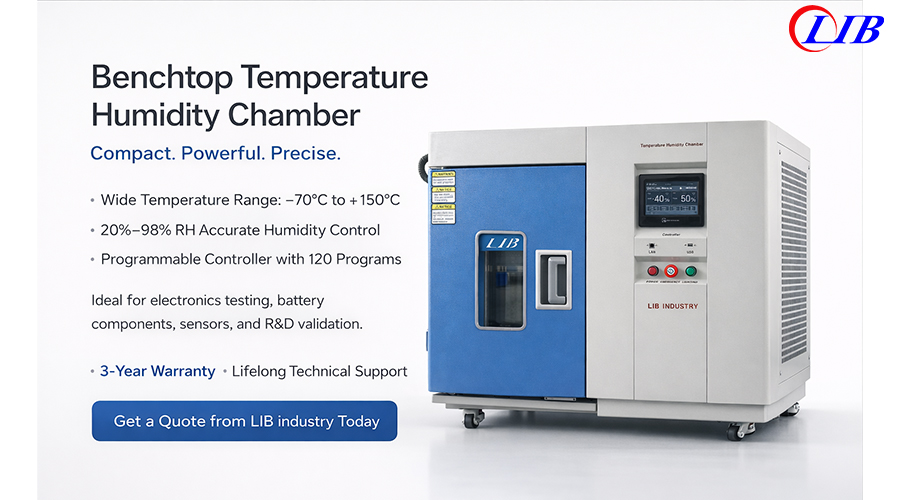

Buồng nhiệt di động của LIB được xây dựng cho các phòng thí nghiệm nhỏ gọn vẫn cần kiểm soát chính xác. Cấu tạo:
Phòng làm việc:thép không gỉ SUS304
Bên ngoài:thép phủ bảo vệ
Cách nhiệt:bọt polyurethane và bông cách nhiệt
Làm mát:hệ thống lạnh nén cơ học
Bảo vệ an toàn:quá nhiệt, quá dòng, áp suất cao chất làm lạnh, thiếu nước, rò đất, đốt khô máy tạo ẩm
| Thông số | Đặc điểm kỹ thuật |
|---|---|
| Thể tích bên trong | 50 L hoặc 80 L |
| Kích thước bên trong | 320 × 350 × 450 mm hoặc 400 × 400 × 500 mm |
| Kích thước tổng thể | 820 × 1160 × 950 mm hoặc 900 × 1210 × 1000 mm |
| Phạm vi nhiệt độ | -20°C / -40°C / -70°C đến +150°C |
| Phạm vi độ ẩm | 20% đến 98% RH |
| Độ chính xác điều khiển | dao động ±0,5°C; sai lệch ±2,0°C; sai lệch ±2,5% RH |
| Tốc độ tăng giảm | làm mát 1°C/phút; gia nhiệt 3°C/phút |
| Tải nhiệt | 1000 W |
| Cấu hình tiêu chuẩn | cổng cáp Φ50 mm có nút; hai kệ |
 |
 |
Các thông số kỹ thuật này hỗ trợ thử nghiệm độ tin cậy lô nhỏ, giám sát mẫu được cấp điện, công việc trong phòng thí nghiệm nhỏ gọn và kiểm tra kỹ thuật lặp lại.
Xi'an LIB Environmental Simulation Industry đã sản xuất buồng thử môi trường từ2009— thiết kế, sản xuất, vận hành thử, giao hàng, lắp đặt và đào tạo, tất cả đều nội bộ. Phạm vi sản phẩm bao gồm buồng nhiệt độ và khí hậu, buồng ăn mòn, buồng bụi và nước xâm nhập, buồng thời tiết và buồng thử đặc biệt.
Thông tin nhanh:
56+ quốc giaphục vụ
bảo hành 36 tháng, với dịch vụ theo dõi trọn đời
Quy trình giao hàng của LIB: thảo luận kỹ thuật → thiết kế buồng → sản xuất theo thông số đã thỏa thuận → kiểm tra hiệu suất → ba ngày vận hành thử liên tục → hiệu chuẩn → báo cáo → vận chuyển → hướng dẫn lắp đặt → đào tạo vận hành. Mục tiêu rất đơn giản — giảm rủi ro rằng một buồng đúng kỹ thuật trở nên khó lắp đặt, bảo trì hoặc sử dụng.
Buồng nhiệt di động là lý tưởng để thử nghiệm các vật nhỏ như bo mạch nhỏ gọn, cho phép kỹ sư kiểm tra nhanh, vừa với phòng thí nghiệm rất nhỏ và có khả năng loại bỏ nhiệt vừa phải. Buồng môi trường truyền thống là lựa chọn an toàn hơn cho các vật rất lớn, thử nghiệm xác nhận khối lượng lớn với đồ gá nặng và các chương trình thử nghiệm môi trường phức tạp.
Quyết định tốt nhất bắt đầu với hồ sơ thử nghiệm: phạm vi nhiệt độ, phạm vi độ ẩm, thời gian lưu, tốc độ tăng giảm, thể tích mẫu, sản lượng nhiệt, định tuyến cáp và các thông số tiêu chuẩn.
Không chắc buồng nào phù hợp với kế hoạch thử nghiệm của bạn? Hãy trao đổi với đội ngũ kỹ thuật của LIB để được tư vấn thông số kỹ thuật, hoặcyêu cầu báo giácho buồng nhiệt di động 50L hoặc 80L.
Buồng nhiệt di động được sử dụng để làm gì?
Buồng nhiệt di động thử nghiệm các vật nhỏ trong điều kiện nóng, lạnh và ẩm. Các ứng dụng điển hình bao gồm thử nghiệm PCB, thử nghiệm cảm biến, lão hóa đầu nối, thử nghiệm vật liệu và tái tạo lỗi hiện trường trên các bộ phận trả lại.
Buồng nhiệt di động khác với buồng môi trường truyền thống như thế nào?
Buồng nhiệt di động nhỏ hơn, dễ đặt trong phòng thí nghiệm nhỏ gọn và phù hợp với các mẫu nhỏ. Buồng môi trường truyền thống cung cấp công suất lớn hơn cho các sản phẩm cồng kềnh.
Buồng môi trường để bàn có phù hợp để thử nghiệm dài hạn không?
Có — miễn là kích thước mẫu, tải nhiệt, phạm vi độ ẩm và thời gian lưu phù hợp với khả năng của buồng. Các hồ sơ nhiệt ẩm như 40°C và 93% RH cần kiểm soát độ ẩm ổn định và đủ luồng không khí xung quanh mẫu.
Tại sao chọn buồng nhiệt di động của LIB?
Buồng nhiệt di động của LIB tiết kiệm không gian mà không hy sinh độ chính xác. Chúng chạy từ -20°C / -40°C / -70°C lên đến +150°C, duy trì độ ẩm từ 20% đến 98% RH, duy trì trong vòng ±0,5°C và hỗ trợ tải nhiệt 1000 W — đủ để bảo vệ ngay cả các mẫu nhạy cảm với nhiệt độ trong quá trình thử nghiệm.
