Chọn mộtbuồng thử nghiệm ứng suất môi trườngkhông chỉ đơn giản là lựa chọn thể tích. Một buồng 225L có thể đáng tin cậy hơn một thiết bị lớn hơn khi mẫu nhỏ, luồng không khí thông thoáng và thử nghiệm yêu cầu kiểm soát nhiệt độ và độ ẩm chặt chẽ. Buồng 1000L trở thành lựa chọn tốt hơn khi các đồ gá, cáp, mẫu có nguồn điện hoặc tải theo lô chiếm không gian làm việc.
Kích thước buồng ảnh hưởng đến độ đồng đều nhiệt độ, độ ổn định độ ẩm và thông lượng thử nghiệm. Không gian trống bên trong buồng là một phần của hệ thống thử nghiệm — nó cho phép không khí đã được điều hòa di chuyển xung quanh mẫu thay vì hình thành các điểm nóng, vùng lạnh hoặc khu vực ẩm ướt gần bề mặt.
Một quy tắc thực tế là giữ mẫu dưới khoảng một phần ba thể tích làm việc hữu ích. Điều này áp dụng cho các khay PCB, mô-đun pin, bộ phận kim loại, thiết bị có nguồn điện và mẫu được gắn cố định.

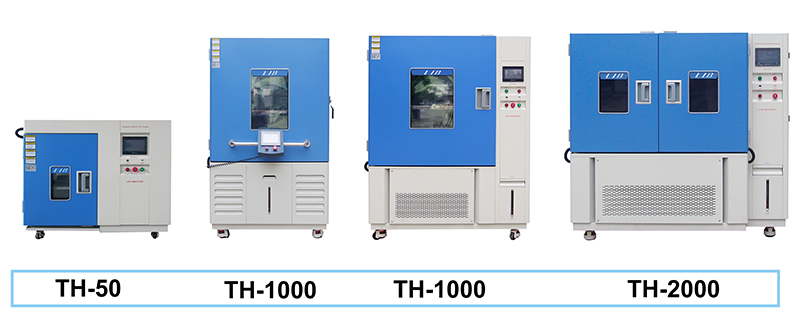

Thể tích buồng |
Không gian bên trong, mm |
Ứng dụng phù hợp nhất |
Ví dụ điển hình |
100L |
400 × 500 × 500 |
Các bộ phận nhỏ và R&D giai đoạn đầu |
Cảm biến, đầu nối, mẫu PCB |
225L |
500 × 600 × 750 |
Mẫu trung bình và công việc phòng thí nghiệm linh hoạt |
Mô-đun điều khiển, cụm lắp ráp nhỏ |
500L |
700 × 800 × 900 |
Thử nghiệm hàng loạt và cụm lắp ráp lớn hơn |
Khay PCB, vỏ thiết bị |
800L |
800 × 1000 × 1000 |
Đồ gá lớn hơn hoặc thông lượng cao hơn |
Mô-đun pin, cụm chi tiết phụ |
| 1000L | 1000 × 1000 × 1000 |
Sản phẩm lớn và xác nhận sản xuất |
Thiết bị viễn thông, hệ thống điện tử lớn hơn |
| |||
Lựa chọn cuối cùng vẫn nên kiểm tra kích thước đồ gá, định tuyến cáp, trọng lượng, tỏa nhiệt và hồ sơ thử nghiệm — bảng dưới đây hướng dẫn cách thực hiện.
Đo mẫu trong điều kiện thử nghiệm thực tế, không phải là sản phẩm trần. Thêm giá đỡ, khay, cáp, cặp nhiệt điện, giá đỡ, kệ và khoảng cách an toàn.
Đối với một mẫu, kiểm tra khoảng cách luồng không khí ở hai bên, phía trên và phía sau. Đối với thử nghiệm hàng loạt, tránh xếp chồng dày đặc — mười bộ phận nhỏ đặt quá gần nhau có thể chặn không khí nghiêm trọng hơn một mẫu lớn hơn.
Cùng một sản phẩm có thể cần kích thước buồng khác nhau ở các giai đoạn dự án khác nhau. R&D cần thay đổi thiết lập nhanh chóng. Kiểm soát chất lượng cần vị trí đặt có thể lặp lại. Sàng lọc sản xuất quan tâm nhất đến số lượng mỗi lần chạy. Dưới đây là cách điều đó thể hiện ở từng kích thước:
100L — các bộ phận nhỏ và R&D giai đoạn đầu. Phù hợp cho cảm biến, đầu nối, mẫu PCB, mẫu cao su, lớp phủ, chất kết dính và các thành phần điện tử nhỏ — hữu ích khi thử nghiệm thay đổi thường xuyên và việc nạp mẫu cần nhanh chóng. Nó trở nên không phù hợp khi đồ gá lấp đầy phần lớn buồng; nếu cáp, giá đỡ hoặc vật hỗ trợ cản trở đường dẫn không khí, hãy chuyển lên 225L.
225L — lựa chọn trung gian linh hoạt. Có chiều cao và chiều sâu lớn hơn buồng nhỏ gọn trong khi vẫn dễ bố trí về mặt diện tích sàn. Một lựa chọn phổ biến cho các cụm lắp ráp điện tử, khay PCB và thiết bị có nguồn điện với dây tín hiệu, đặc biệt cho các chương trình R&D hỗn hợp xen kẽ giữa thử nghiệm nóng ẩm (ví dụ 40°C / 93% RH) và kiểm tra nhiệt độ thấp trong cùng một tuần.
500L và 800L — thử nghiệm hàng loạt và cụm lắp ráp lớn hơn. 500L là lựa chọn tiêu chuẩn cho thử nghiệm hàng loạt có thể lặp lại, kiểm tra đầu vào, so sánh vật liệu và sàng lọc độ tin cậy. Nâng lên 800L khi đồ gá lớn hơn hoặc mẫu cao — mô-đun pin, bảng điều khiển thiết bị, thiết lập nhiều cáp — nơi thể tích bổ sung mang lại luồng không khí ổn định và truy cập an toàn, không chỉ là vừa vặn.
1000L — sản phẩm lớn và xác nhận thông lượng cao. Phù hợp với các sản phẩm lớn hoặc các lần chạy xác nhận lặp đi lặp lại mà các buồng nhỏ hơn sẽ có nghĩa là quá nhiều chu kỳ. Cũng là quy mô phù hợp cho thiết bị có nguồn điện, vì hệ thống dây điện, tản nhiệt và vị trí đặt cảm biến đều cần không gian. Câu hỏi thực sự không chỉ là "nó có vừa không", mà là "nó có vừa với luồng không khí ổn định và truy cập an toàn không".
Tham khảo nhanh theo ứng dụng: R&D linh kiện → 100L hoặc 225L. Cụm lắp ráp điện tử cần không gian cho hoạt động có nguồn và dây dẫn → 225L hoặc 500L. Điện tử ô tô, mô-đun pin, thiết bị viễn thông, vỏ bọc lớn hơn → 500L, 800L hoặc 1000L. Sàng lọc sản xuất tần suất cao → tăng kích thước để giảm thời gian chờ đợi trên các cấu hình dài lặp đi lặp lại.
Thể tích chỉ là một phần của quyết định. Trước khi mua, hãy so sánh hồ sơ thử nghiệm — và dữ liệu hiệu suất thực tế của buồng — với từng yếu tố sau.
Kích thước bên trong. Kiểm tra chiều rộng, chiều sâu và chiều cao so với hướng đặt mẫu lớn nhất, bao gồm cả đồ gá và bán kính uốn cáp.
Thể tích làm việc hữu ích. Không gian hữu ích nhỏ hơn tổng thể tích bên trong. Mẫu không bao giờ được chặn cửa thoát quạt, đường dẫn khí hồi, cảm biến độ ẩm, khu vực thoát nước hoặc luồng không khí của kệ.
Dải nhiệt độ. Các buồng LIB cung cấp các tùy chọn từ -20°C đến +150°C, -40°C đến +150°C hoặc -70°C đến +150°C. Chọn dải nhiệt độ thấp với biên độ dưới điểm thử nghiệm thực tế của bạn.
Dải độ ẩm. Dải 20% đến 98% RH bao phủ hầu hết các thử nghiệm lưu trữ, vận chuyển và nóng ẩm — nhưng hãy kiểm tra hiệu suất độ ẩm ở điểm nhiệt độ thực tế, không chỉ dải được đánh giá.
Hiệu suất gia nhiệt và làm mát. Tốc độ tăng/giảm nhiệt quan trọng đối với chu kỳ nhiệt và phục hồi sau khi mở cửa. Các buồng LIB chạy với tốc độ gia nhiệt 3°C/phút và làm mát 1°C/phút, phù hợp với hầu hết các cấu hình thử nghiệm khí hậu.
Tải nhiệt và thử nghiệm mẫu có nguồn điện. Các mẫu có nguồn điện tỏa nhiệt. Các buồng LIB hỗ trợ định mức tải nhiệt 1000W, điều này quan trọng đối với điện tử, công việc về pin và thử nghiệm chức năng trực tiếp.
Dịch vụ và hỗ trợ đằng sau buồng thử nghiệm. Buồng thử nghiệm là tài sản phòng thí nghiệm lâu dài, không phải là mua một lần. Hướng dẫn lắp đặt, hiệu chuẩn và tốc độ nhà cung cấp có thể xoay vòng bảo trì hoặc sửa chữa ảnh hưởng trực tiếp đến thời gian hoạt động của các chương trình độ tin cậy kéo dài nhiều tuần — đáng để cân nhắc cùng với bảng thông số kỹ thuật, không phải sau khi mua.
Các tiêu chuẩn xác định các điều kiện phải được duy trì xung quanh mẫu. Nếu các mẫu bị dồn chật, màn hình có thể đạt đến điểm đặt trong khi bề mặt sản phẩm lại thấy một điều kiện hoàn toàn khác.
Tiêu chuẩn |
Các thông số chính liên quan đến buồng |
IEC 60068-2-78 nóng ẩm trạng thái ổn định |
Các mức khắc nghiệt điển hình bao gồm 30°C ± 2°C ở 85% hoặc 93% RH, và 40°C ± 2°C ở 85% hoặc 93% RH. Thời gian có thể kéo dài từ 12 giờ đến 56 ngày. Độ dẫn điện của nước tạo ẩm thường được giới hạn ở ≤20 µS/cm. |
IEC 60068-2-30 nóng ẩm chu kỳ |
Sử dụng chu kỳ 24 giờ: giai đoạn 12 giờ nóng ẩm, gia nhiệt lên đến 55°C trong khoảng 3 giờ trong khi RH duy trì trên 95%, sau đó là phần nhiệt độ thấp hơn của chu kỳ. |
IEC 60068-2-14 thay đổi nhiệt độ |
Thử nghiệm Na sử dụng chuyển đổi nhanh từ không khí sang không khí, thường dưới 1 phút. Thử nghiệm Nb sử dụng tốc độ thay đổi nhiệt độ được kiểm soát, vì vậy tốc độ tăng/giảm và độ đồng đều phải phù hợp với kế hoạch thử nghiệm đã viết. |
Sai lầm phổ biến nhất là chọn buồng chỉ vừa với sản phẩm — không để lại không gian cho luồng không khí, kệ, dây dẫn, cảm biến và các mẫu trong tương lai. Các sai lầm khác bao gồm:
· Coi tổng thể tích buồng là thể tích hữu ích
· Bỏ qua lượng nhiệt tỏa ra của mẫu trong quá trình thử nghiệm có nguồn điện
· Chọn dải nhiệt độ thấp mà không có biên độ
· Đặt các mẫu quá gần nhau trong thử nghiệm hàng loạt
· Quên chiều cao tải, thoát nước, cấp nước và nguồn điện phòng thí nghiệm
· Sử dụng một kích thước buồng cho mọi cấu hình thử nghiệm
Buồng lớn hơn không phải lúc nào cũng tốt hơn. Lựa chọn tốt nhất là buồng nhỏ nhất vẫn cung cấp đủ không gian làm việc, luồng không khí và biên hiệu suất.

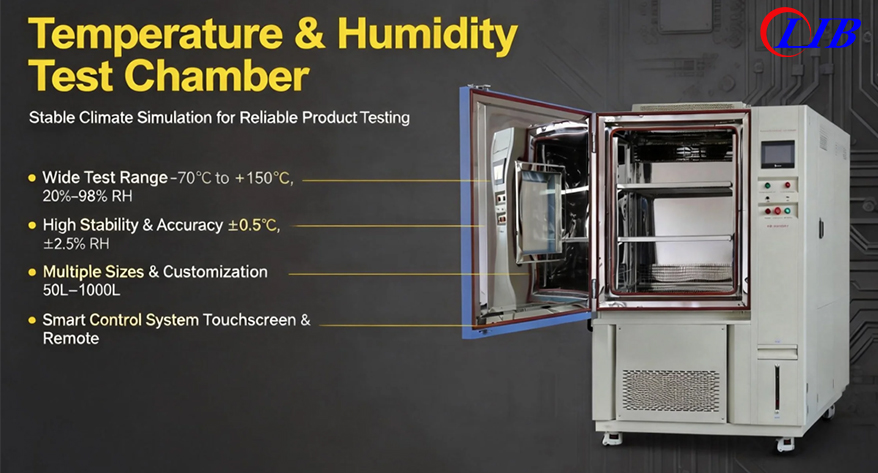

Các buồng thử nghiệm ứng suất môi trường LIB được sử dụng để thử nghiệm nhiệt độ, độ ẩm và độ tin cậy trong các lĩnh vực điện tử, ô tô, hàng không vũ trụ, vật liệu, công nghệ pin và các lĩnh vực liên quan. Dải từ 100L đến 1000L cung cấp cho các phòng thí nghiệm một lộ trình từ công việc R&D nhỏ gọn đến các nhiệm vụ xác nhận lớn hơn, được hỗ trợ bởi cấu trúc dịch vụ dưới đây.
Thông số chính |
Khả năng của buồng thử nghiệm ứng suất môi trường LIB |
Tùy chọn thể tích |
100L, 225L, 500L, 800L, 1000L |
Tùy chọn dải nhiệt độ |
-20°C đến +150°C, -40°C đến +150°C, -70°C đến +150°C |
Dải độ ẩm |
20% đến 98% RH |
Dao động nhiệt độ |
±0.5°C |
Sai lệch nhiệt độ |
±2.0°C |
Sai lệch độ ẩm |
±2.5% RH |
Tốc độ gia nhiệt / làm mát |
3°C/min gia nhiệt, 1°C/min làm mát |
Tải nhiệt |
1000W |
Hệ thống điều khiển |
Màn hình cảm ứng LCD màu có thể lập trình với kết nối Ethernet |
Hệ thống nước |
Cấp nước tự động với lọc nước |
Luân chuyển không khí đồng đều giúp giảm sự khác biệt giữa các kệ. Cửa sổ quan sát, đèn chiếu sáng bên trong, điều khiển lập trình, cổng cáp và tạo ẩm ổn định giúp quá trình thử nghiệm dài dễ dàng thực hiện và ghi lại. Các mẫu không chuẩn có thể được đáp ứng thông qua các giải pháp buồng tùy chỉnh.
Nhà sản xuất và nền tảng dịch vụ: Xi'an LIB Environmental Simulation Industry đã sản xuất và cung cấp các buồng thử nghiệm môi trường từ năm 2009, bao gồm thiết kế, sản xuất, bán hàng và dịch vụ cho khách hàng trên toàn thế giới, với phạm vi sản phẩm trải dài từ buồng nhiệt độ và khí hậu, buồng ăn mòn, buồng xâm nhập bụi và nước, buồng phong hóa và các hệ thống mô phỏng môi trường đặc biệt. Cấu trúc dịch vụ chạy từ thảo luận kỹ thuật và thiết kế buồng qua sản xuất, kiểm tra, hiệu chuẩn, vận chuyển quốc tế, hướng dẫn lắp đặt, đào tạo và bảo trì, sửa chữa liên tục — được hỗ trợ bởi bảo hành 36 tháng và dịch vụ theo dõi trọn đời, điều này quan trọng đối với các phòng thí nghiệm chạy các chương trình độ tin cậy dài hạn mà thời gian ngừng hoạt động rất tốn kém.
Kích thước buồng thử nghiệm ứng suất môi trường phù hợp là kích thước vừa với mẫu, đồ gá, đường dẫn luồng không khí, tiêu chuẩn thử nghiệm và quy trình làm việc của phòng thí nghiệm cùng một lúc. Đối với các linh kiện nhỏ, 100L hoặc 225L có thể là đủ. Đối với thử nghiệm hàng loạt và các cụm lắp ráp có nguồn điện, 500L hoặc 800L thường mang lại biên độ làm việc tốt hơn. Đối với các sản phẩm lớn hoặc xác nhận thông lượng cao, 1000L thường an toàn hơn.
Quyết định cuối cùng nên so sánh đồng thời các kích thước bên trong, không gian làm việc hữu ích, dải nhiệt độ, dải độ ẩm, tốc độ tăng/giảm nhiệt, tải nhiệt và hỗ trợ dịch vụ. Một khi những điểm này rõ ràng, việc lựa chọn buồng trở thành một quyết định kỹ thuật thực tế hơn là phỏng đoán dựa trên thể tích.
Hỏi: Buồng môi trường 100L có đủ để thử nghiệm điện tử không?
Có, nếu các thiết bị điện tử là các linh kiện nhỏ, mẫu thử PCB, cảm biến hoặc mô-đun nhỏ gọn có ít dây dẫn. Nếu thiết bị có nguồn điện, buồng 225L thường dễ sử dụng hơn.
Hỏi: Khi nào tôi nên chọn buồng thử nghiệm 225L?
Đối với các cụm lắp ráp điện tử cỡ trung bình, các công việc R&D hỗn hợp và thử nghiệm hàng loạt nhỏ — các trường hợp mà buồng nhỏ gọn quá chật nhưng buồng lớn lại nhiều hơn mức cần thiết.
Hỏi: Sự khác biệt giữa buồng thử nghiệm môi trường 500L và 800L là gì?
500L là kích thước điển hình cho thử nghiệm hàng loạt và cụm lắp ráp thử nghiệm cỡ trung bình. 800L cung cấp nhiều không gian hơn cho các đồ gá lớn hơn, các mẫu rất cao, các thử nghiệm pin lớn và biên độ luồng không khí lớn hơn xung quanh mẫu.
Hỏi: Khi nào tôi nên chọn buồng thử nghiệm 1000L?
Đối với các sản phẩm lớn hơn, để chạy nhiều mẫu cùng một lúc hoặc cho các sản phẩm có nguồn điện cần nhiều không gian hơn để tản nhiệt, đi dây và đặt cảm biến.
