Đầu nối ô tô sống ở những nơi nước không đến nhẹ nhàng. Một đầu nối gần khoang động cơ, bộ Pin, Vòm bánh xe, cảm biến cản, hoặc dây nịt dưới thân có thể phải đối mặt với phun nước nóng, bụi bẩn trên đường, chất tẩy rửa, muối và rửa áp lực ở khoảng cách gần. Một con dấu Sống Sót Sau mưa hoặc ngâm trong thời gian ngắn vẫn có thể bị rò rỉ khi một tia nhỏ đâm vào dây cáp ở áp suất cao.
Đó là lý do tại sao thử nghiệm đầu nối ô tô ip6k9k được sử dụng rộng rãi cho các bộ phận tiếp xúc với rửa áp lực và dịch vụ đường bộ khắc nghiệt. Nó kiểm tra xem Vỏ đầu nối, miếng đệm, vỏ sau, tuyến cáp và khoang đầu cuối có thể chống lại cả tia nước mạnh và phun nhiệt độ cao, áp suất cao hay không.
IP67 và ip69k thường được thảo luận cùng nhau, nhưng chúng không Mô tả cùng một mối đe dọa. IP67 là một thử nghiệm ngâm. Nó kiểm tra xem một bao vây có thể chống lại sự xâm nhập của nước khi chìm trong điều kiện độ sâu và thời gian xác định hay không. Điều này hữu ích cho vũng nước, lũ lụt hoặc tiếp xúc với nước ngắn.
Điều kiện kiểm tra đầu nối ip69k khác nhau. Chúng mô phỏng tiếp xúc thử nghiệm rửa áp suất cao, trong đó nước nóng tấn công Đầu nối từ Cự ly gần. Thử nghiệm rất nghiêm trọng vì áp suất, nhiệt, góc va đập và phơi sáng xoay đều tấn công hệ thống niêm phong cùng một lúc.
Xếp hạng kiểm tra | Phơi sáng chính | Tình trạng thử nghiệm điển hình | Những gì nó tiết lộ |
IP67 | Ngâm tạm thời | Ngâm nước dưới độ sâu và thời gian xác định | Niêm phong tĩnh Chống Nước Đọng |
Ipx6k | Máy phun nước mạnh mẽ | 1000 kPa, 75 L/phút ± 5%, Vòi phun 6.3mm, khoảng cách 2.5-3 M | Chống phun mạnh và văng trên đường |
Ipx9k | Phun cao áp nóng | Thanh 80-100, 80 ° C ± 5 ° C, 14-16 L/phút, khoảng cách 100-150mm | Khả năng chống rửa áp lực và làm sạch bằng tia hơi nước |
Kiểm tra ngâm |
Thử nghiệm phun áp lực cao |
Một đầu nối có thể vượt qua ngâm và Thất Bại dưới phun nóng. Lý do rất đơn giản: Ngâm tải con dấu từ từ; rửa áp lực chạm vào điểm yếu bằng lực.
Lỗi đầu nối sau khi giặt thường bắt đầu khi thay đổi giao diện nhỏ. Đường dẫn rò rỉ có thể là một tuyến cáp, một đường nối nhà ở, một khu vực chốt, một con dấu ngồi kém, hoặc một khoảng cách mao dẫn dọc theo cách điện dây.
Nước nóng làm cho nguy cơ cao hơn. Ở khoảng 80 ° C, miếng đệm đàn hồi làm mềm, nhựa giãn nở và không khí bị kẹt bên trong đầu nối có thể thay đổi áp suất. Khi máy bay phản lực di chuyển qua mặt đầu nối, nước có thể được dẫn vào một khoảng trống không bị rò rỉ trong mưa. Sau khi làm mát, một hiệu ứng chân không nhẹ có thể kéo hơi ẩm sâu hơn vào khoang.
Các chế độ lỗi phổ biến bao gồm:
· Niêm phong silicon bị sưng hoặc di dời sau khi xịt nóng nhiều lần.
· Theo dõi nước dọc theo các mục cáp hoặc bó dây xoắn.
· Các lỗ nhỏ xung quanh mối hàn, nắp và cửa sổ chốt.
· Giảm khả năng chống cách điện sau khi độ ẩm đạt cực.
· Ăn mòn sau chất tẩy rửa, muối hoặc bụi bẩn trên đường vẫn còn bên trong đầu nối.
Đối với cảm biến điện áp thấp, rò rỉ nhỏ có thể gây ra tín hiệu trôi. Đối với đầu nối điện áp cao EV, nước xâm nhập có thể kích hoạt các lỗi cách điện, tắt an toàn hoặc công việc chẩn đoán đắt tiền.
Một thử nghiệm lặp lại cần nhiều hơn một máy bơm và một vòi phun. Áp suất, lưu lượng, nhiệt độ, khoảng cách, góc quay và góc phun phải nằm trong phạm vi yêu cầu.Thiết bị cao áp LIB ip6k9kĐược chế tạo cho cả thử nghiệm xâm nhập nước ipx6k và ipx9k, vì vậy các kỹ sư có thể kiểm tra vòi phun nước mạnh và làm sạch áp suất cao nóng trong một hệ thống điều khiển.

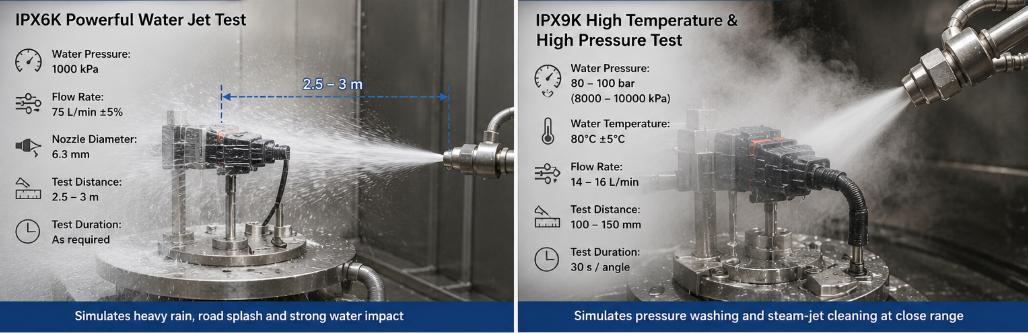

Để thử nghiệm ipx6k, đầu nối được tiếp xúc với vòi phun nước mạnh mẽ với vòi phun 6.3mm. Thiết lập thông thường sử dụng áp suất nước 1000 kPa, tốc độ dòng chảy 75 L/phút ± 5% và Khoảng cách phun từ 2.5 m đến 3 m. Điều này tái tạo vết bắn trên đường nặng, phun làm sạch và tác động của nước lên các khu vực khai thác bên ngoài.
Thử nghiệm này hữu ích trước ipx9k bởi vì nó cho thấy liệu thiết kế con dấu cơ bản có thể chống lại nước chảy cao từ khoảng cách dịch vụ thực tế hay không.
Dành choKiểm tra ipx9k, Tia nước trở nên nóng hơn, gần hơn và mạnh mẽ hơn nhiều. Điều kiện thử nghiệm sử dụng 8000-10000 kPa, bằng 8-10 Mpa hoặc 80-100 bar. Tốc độ dòng chảy là 14-16 L/phút. Nhiệt độ nước thường là 80 ° C ± 5 ° C.
Sự kết hợp này tấn công đầu nối theo hai cách. Áp lực cố gắng ép nước qua khe nhỏ nhất. Nhiệt làm thay đổi hành vi của nhựa và cao su xung quanh đường niêm phong. Một đầu nối vượt qua thử nghiệm này có bằng chứng mạnh mẽ hơn về độ tin cậy rửa áp lực trong dịch vụ xe thực sự.
.png "Automotive_Connector_IP6K9K_Testing_for_Washdown_Reliability_(2).png")
Phun ipx9k được áp dụng ở bốn góc: 0 °, 30 °, 60 ° và 90 °. Mỗi vị trí được phun trong 30 giây, cho tổng thời gian phun là 120 giây. Khoảng cách vòi phun thường là 100-150mm so với bề mặt thử nghiệm, trong khi nền tảng quay ở khoảng 5 ± 1 RPM.
Điều này quan trọng đối với các đầu nối vì việc rửa thật không chỉ tấn công vào mặt trước. Máy bay phản lực có thể đánh từ bên cạnh, dưới chốt, xung quanh khởi động hoặc trực tiếp vào lối ra cáp.
Kiểm tra cả hai cấp độ trong một buồng giúp giữ cho quy trình làm việc sạch sẽ. Các kỹ sư có thể chạy ipx6k để kiểm tra khả năng chống phản lực dòng chảy cao, sau đó chuyển sang ipx9k để phun áp suất cao nóng mà không cần di chuyển dự án sang một Giàn Khoan riêng biệt. Kiểm soát vòi phun ổn định, điều chỉnh áp suất, làm nóng nước, lưu thông, lọc và các chương trình tự động làm giảm khả năng biến đổi thử nghiệm giữa các lô.

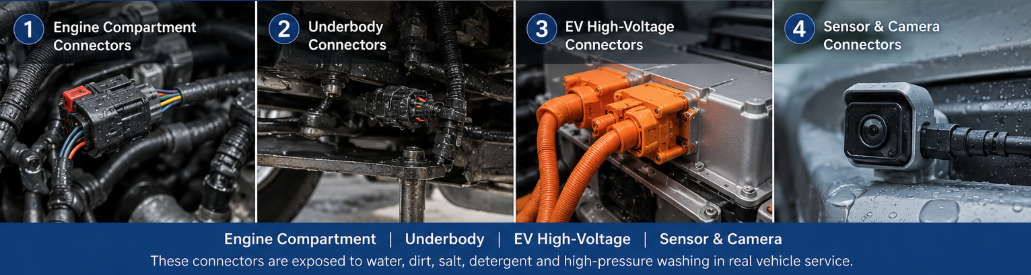

Không phải mọi đầu nối trên xe đều phải đối mặt với cùng một nguy cơ bị rửa trôi. Nhu cầu kiểm tra đầu nối ISO 20653 tăng mạnh khi Đầu nối được gắn ở vùng ẩm ướt, bẩn, nóng hoặc hở.
.png "Automotive_Connector_IP6K9K_Testing_for_Washdown_Reliability_(1).png")
Đầu nối khoang động cơ có thể phải đối mặt với nước nóng sau khi làm sạch dịch vụ. Đạp xe nhiệt đã có tuổi thọ niêm phong, vì vậy thử nghiệm đầu nối chống nước ip69k cho dữ liệu hữu ích về việc con dấu vẫn giữ được khi phun nóng đến vỏ.
Đầu nối dưới gầm thu gom bùn, muối, bụi sỏi và cặn chất tẩy rửa. Máy rửa áp lực thường nhắm trực tiếp vào những khu vực này. Kiểm tra niêm phong đầu nối khung gầm phải chú ý đến vỏ sau, ổ cắm cáp và hướng lắp.
Đầu nối điện áp cao EV kiểm tra chống thấm nước yêu cầu kiểm tra cẩn thận sau khi tiếp xúc với phun. Ngay cả độ ẩm nhỏ bên trong đầu nối cũng có thể ảnh hưởng đến khả năng chống cách điện. Thử nghiệm ipx9k có giá trị cho các Giao diện bộ pin, các đầu nối liên quan đến sạc, dây dẫn động cơ và định tuyến điện áp cao dưới thân.
Radar, camera, cảm biến đỗ xe và đầu nối đèn thường được gắn gần cản hoặc viền ngoài. Những bộ phận này có thể phải đối mặt với phun trực tiếp ở khoảng cách gần trong quá trình rửa xe. Kiểm tra áp suất rửa giúp tìm rò rỉ trước khi bắt đầu trở lại trường.
Kiểm tra chống nước đầu nối dây nịt phải bao gồm tình trạng lắp ráp đầy đủ, không chỉ thân Đầu nối bằng nhựa. Bán kính uốn cong dây, vị trí buộc cáp, nén kín và khớp khởi động đều có thể thay đổi đường dẫn rò rỉ.
Một báo cáo thử nghiệm tốt nên hiển thị nhiều hơn vượt qua hoặc thất bại. Cần ghi lại các điều kiện thử nghiệm, định hướng mẫu, trạng thái Điện, Phương pháp kiểm tra và các kết quả sau thử nghiệm.
Trước khi kiểm tra, kiểm tra Bề mặt miếng đệm, vết nén, gờ, đèn flash và chỗ ngồi kín. Sau khi thử nghiệm, chỉ mở đầu nối theo phương pháp kiểm tra đã thỏa thuận. Tìm các giọt nước, vết ẩm, đổi màu hoặc nước bị kẹt gần khoang đầu cuối.
Đầu vào cáp là một trong những điểm yếu phổ biến nhất. Kiểm tra con dấu dây, kẹp vỏ sau, vòng đệm và khớp nối vỏ. Những Khoảng Trống nhỏ có thể trở thành đường dẫn rò rỉ khi máy bay phản lực 80-100 Bar nhắm từ bên cạnh.
Kiểm tra điện Sau Kiểm tra thường bao gồm điện trở tiếp xúc, điện trở cách điện, độ bền điện môi và kiểm tra tín hiệu chức năng. Đối với các đầu nối cảm biến được cấp nguồn, các kỹ sư cũng có thể chạy thử nghiệm ipx9k ở trạng thái được kết nối để xem hệ thống có báo cáo lỗi không liên tục trong quá trình phun tác động hay không.
Độ lặp lại phụ thuộc vào cài đặt ổn định. Một báo cáo thực tế nên bao gồm:
· Áp lực nước: 8000-10000 kPa cho ipx9k.
· Nhiệt độ nước: 80 ° C ± 5 ° C.
· Tốc độ dòng chảy: 14-16 L/phút.
· Khoảng cách phun: 100-150mm.
· Góc phun: 0 °, 30 °, 60 ° và 90 °.
· Thời gian phơi sáng: 30 giây ở mỗi góc.
· Tốc độ nền tảng: Khoảng 5 ± 1 RPM.
Những con số này làm cho kết quả hữu ích cho các đánh giá thiết kế, phê duyệt của nhà cung cấp và kiểm tra chất lượng.
 |  |
Các phòng thí nghiệm kiểm tra đầu nối cần các điều kiện kiểm tra ổn định, hoạt động đơn giản và các bản ghi đáng tin cậy. LIBThiết bị áp suất cao ip6k9kHỗ trợ cả Máy phun nước nặng và thử nghiệm phun áp lực nóng, mang đến cho các đội ô tô một cách thiết thực để xác nhận niêm phong đầu nối trước khi khởi động xe.
Hệ thống hỗ trợ các chế độ ipx6k và ipx9k trong một đơn vị. Đối với các dự án kết nối, điều này giúp tiết kiệm không gian sàn và giảm nhu cầu di chuyển Mẫu giữa các máy khác nhau. Một phòng thí nghiệm có thể kiểm tra khả năng chống văng trên đường và khả năng chống rửa áp lực trong một quy trình liên kết.
Kết quả kiểm tra đầu nối ip69k chính xác phụ thuộc vào khoảng cách vòi phun, góc phun, áp suất và thời gian. Các chương trình được điều khiển giúp người vận hành giữ cho mỗi thử nghiệm nhất quán, đặc biệt là khi thử nghiệm một số biến thể đầu nối hoặc so sánh các thay đổi thiết kế con dấu.
Thiết kế lọc và tuần hoàn nước giúp giữ hiệu suất phun ổn định trong các thử nghiệm lặp đi lặp lại. Điều này hữu ích cho các phòng thí nghiệm chạy các đầu nối, cảm biến, đèn, mô-đun điều khiển và Cụm dây nịt theo lịch trình thường xuyên.
Điều khiển tự động hỗ trợ áp suất lặp lại, lưu lượng, sưởi ấm, xoay và thời gian. Đối với các đội kỹ thuật, điều này giúp giảm lỗi thủ công và giúp hồ sơ kiểm tra dễ dàng hơn để so sánh giữa các lô mẫu.
Công nghiệp mô phỏng môi trường Tây An LIBNhà sản xuất buồng thử nghiệm môi trường cho ô tô, điện tử, hàng không vũ trụ, quốc phòng, y tế, viễn thông, pin và thử nghiệm vật liệu. Phạm vi sản phẩm của nó bao gồm buồng nhiệt độ và độ ẩm, buồng ăn mòn, buồng IP bụi và nước, buồng phong hóa, buồng đi bộ và hệ thống kiểm tra tùy chỉnh.
Là nhà cung cấp thiết bị áp suất cao ip6k9k, LIB cung cấp thiết bị để kiểm tra đầu nối ISO 20653 và xác nhận xâm nhập nước liên quan. Công ty Hỗ trợ thiết kế, sản xuất, giao hàng, lắp đặt, đào tạo, tài liệu hiệu chuẩn và dịch vụ hậu mãi. Đối với các đội xây dựng khả năng kiểm tra đầu nối ô tô, sự pha trộn giữa thiết bị và dịch vụ này rất có giá trị vì buồng phải giữ chính xác sau khi lắp đặt, không chỉ trong quá trình chấp nhận của nhà máy.
Rửa áp lực là một sự kiện ngắn, nhưng nó có thể làm lộ thiết kế đầu nối yếu trong vài giây. Chỉ riêng thử nghiệm ngâm IP67 không thể cho thấy đầu nối hoạt động như thế nào khi nước chạm vào vỏ ở 80-100 Bar từ 100-150mm.
Thử nghiệm đầu nối ô tô ip6k9k cho phép các kỹ sư nhìn rõ hơn về nguy cơ rửa trôi thực sự. Nó kiểm tra độ nén của con dấu, thiết kế đầu vào cáp, khoảng trống nhà ở, khu vực chốt và hành vi điện sau khi phun áp lực cao nóng. Với LIBThiết bị áp suất cao ip6k9k, Labs có thể chạy các thử nghiệm ipx6k và ipx9k trong các điều kiện được kiểm soát và đưa ra quyết định niêm phong trước khi hỏng hóc đến xe.
Thử nghiệm tốt nhất là thử nghiệm đầu nối ipx9k hoặc ip69k trong các điều kiện liên quan đến ISO 20653. Sản phẩm sử dụng bình xịt nước áp lực cao nóng ở 80-100 Bar, 80 ° C ± 5 ° C, 14-16 L/phút và bốn góc phun từ khoảng cách ngắn.
IP67 rất hữu ích cho việc ngâm tạm thời, nhưng nó không đủ cho các đầu nối tiếp xúc với rửa áp lực. Ip69k kiểm tra phun áp lực cao nóng, tạo ra một thách thức niêm phong khác nhau.
Vâng. Thiết bị áp suất cao LIB ip6k9k được thiết kế cho cả thử nghiệm tia nước mạnh ipx6k và thử nghiệm phun áp suất cao, nhiệt độ cao ipx9k trong một hệ thống.
Các bộ phận phổ biến bao gồm vỏ cảm biến, mô-đun máy ảnh, cụm đèn, bộ điều khiển, Giao diện bộ pin, các bộ phận liên quan đến sạc, thiết bị điện tử dưới thân máy và Cụm dây dẫn tiếp xúc với việc rửa trực tiếp.
LIB Industry cung cấp đầy đủ các giải pháp kiểm tra môi trường, bao gồmBuồng kiểm tra bụi IPDành cho IEC 60529 IP5X/IP6X,Hệ thống kiểm tra nước và mưa IP (IPX1-IPX9K), Buồng kiểm tra cát và bụi choMô phỏng thổi bụi MIL-STD-810, VàBuồng kiểm tra nhiệt độ và độ ẩmĐể kiểm tra độ tin cậy của khí hậu.
