IEC 60068-2-2 & MIL-STD-810H Standards
Máy bay không người lái (UAV) và drone thương mại hoạt động trong các khung máy bằng sợi carbon hoặc nhựa kín, nhỏ gọn với luồng không khí tự nhiên hạn chế. Trong quá trình vận hành, nhiệt bên trong từ động cơ không chổi than dòng cao, pin lithium-polymer, bộ xử lý trung tâm và tầng công suất của Bộ điều khiển tốc độ điện tử (ESC) tần số cao tích tụ nhanh chóng. Trong môi trường xung quanh nóng hoặc tiếp xúc trực tiếp với ánh nắng mặt trời, nhiệt độ bên trong khung máy có thể dễ dàng vượt quá 70°C đến 85°C.
Dưới áp lực nhiệt nghiêm trọng, các thiết bị điện tử của drone biểu hiện các chế độ hỏng hóc rõ rệt: bộ điều khiển bay bị trôi lệch cảm biến IMU và khởi động lại bộ xử lý; ESC bị ngắt nhiệt MOSFET hoặc mất cân bằng dòng pha; và gimbal camera bị nhiễu cảm biến hình ảnh, mất nét ống kính và lỗi giữ động cơ.
Để loại bỏ sự cố trên hiện trường và đảm bảo độ tin cậy của nhiệm vụ, các nhóm kỹ thuật thực hiện thử nghiệm nhiệt khô gia tốc bên trong mộtBuồng thử nhiệt khôHướng dẫn này trình bày chi tiết về cơ chế suy giảm nhiệt trên các cụm phụ quan trọng của drone, các tiêu chuẩn đánh giá quốc tế (IEC 60068-2-2, MIL-STD-810H, RTCA DO-160G), quy trình thực hiện thử nghiệm và các giải pháp thiết bị chìa khóa trao tay từ LIB Industry.
Các cụm phụ khác nhau của drone sinh nhiệt và phản ứng với nhiệt theo những cách riêng. Việc đánh giá độ tin cậy của drone đòi hỏi thiết bị đo lường, tải điện và giám sát chẩn đoán riêng cho từng linh kiện.
Cụm lắp ráp phụ |
Nguồn Nhiệt Chính |
Rủi ro Nhiệt Chính |
Bộ điều khiển bay (FC) |
Nhiệt xử lý CPU |
Trôi lệch cảm biến IMU |
Bộ điều khiển tốc độ điện tử (ESC) |
Chuyển mạch MOSFET tần số cao |
Dòng pha cao (30A – 120A+) |
Camera & Gimbal Quang học |
Tự phát nhiệt của cảm biến, vỏ kín |
Nhiễu dòng tối, lệch tiêu cự ống kính, lỗi trôi/giữ của động cơ gimbal |
Bộ điều khiển bay tích hợp con quay hồi chuyển và gia tốc kế hệ thống vi cơ điện tử (MEMS) (IMU), vi điều khiển (MCU), bộ ổn áp và cảm biến áp suất khí áp.
• Lệch Điểm Không của Cảm biến: Nhiệt độ tăng gây giãn nở nhiệt trong các cấu trúc MEMS, tạo ra sự thay đổi đầu ra ở điểm không (trôi g và trôi con quay hồi chuyển) dẫn đến mất độ cao hoặc tư thế trong bay tự động.
• Mất Ổn định Bộ xử lý & Bộ ổn áp: Nhiệt độ cao làm tăng nhiễu nhiệt trong các bộ ổn áp sụt áp thấp (LDO) và kích hoạt điều tiết nhiệt CPU hoặc khởi động lại watchdog, gây mất kiểm soát hoàn toàn giữa chuyến bay.
ESC chuyển đổi năng lượng pin DC thành tín hiệu dẫn động AC 3 pha cho động cơ không chổi than thông qua điều chế độ rộng xung tần số cao (PWM).

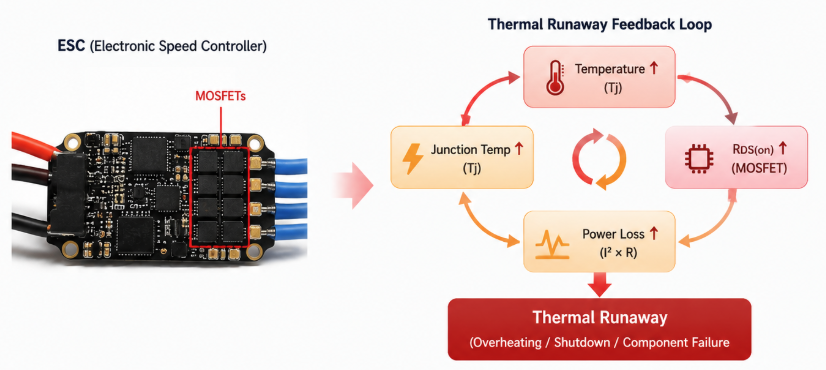

• Tổn thất Chuyển mạch & Thoát Nhiệt: Điện trở trong của MOSFET (RDS(on)) tăng tỷ lệ thuận với nhiệt độ mối nối Tj:
RDS(on)(Tj) = RDS(on)(25°C) × [1 + α × (Tj − 25°C)]
Trong đó α là hệ số nhiệt điện trở dương của silicon. Khi Tj tăng, RDS(on) tăng, làm tăng tổn thất công suất dẫn (Ploss = I2phase × RDS(on)) và kích hoạt hiện tượng thoát nhiệt, chảy lại mối hàn hoặc ngắt nhiệt sớm.
• Nhiễu Dòng Tối của Cảm biến Ảnh CMOS: Dòng rò của cảm biến tăng gấp đôi sau khoảng mỗi 6°C đến 8°C tăng nhiệt độ, tạo ra nhiễu mẫu cố định, điểm ảnh nóng và rớt khung hình.
• Lệch Tiêu cự Ống kính: Sự giãn nở nhiệt của thân ống kính composite làm thay đổi khoảng cách giữa các phần tử quang học, làm giảm độ sắc nét hình ảnh.
• Lỗi Giữ Động cơ Gimbal: Nhiệt độ cao làm thay đổi điện trở cuộn dây động cơ, khiến bảo vệ nhiệt của bộ điều khiển ngắt hoặc làm giảm mô-men xoắn ổn định.
Cụm Linh kiện |
Tác nhân Ứng suất Nhiệt Chính |
Cơ chế Hỏng hóc Vật lý |
Chỉ số Chẩn đoán |
Bộ điều khiển bay |
Tản nhiệt CPU & nhiệt độ môi trường trong khung máy |
Lệch điểm không MEMS IMU, khởi động lại watchdog MCU, nhiễu LDO |
Độ ổn định đầu ra tư thế, định thời vòng lặp, độ gợn điện áp |
Bộ điều khiển tốc độ điện tử |
Chuyển mạch dòng cao (I2R) & tích tụ nhiệt |
Thoát nhiệt MOSFET, mất cân bằng pha, mỏi mối hàn |
Cân bằng dòng pha, nhiệt độ chuyển mạch (Tj), ngắt bảo vệ |
Mô-đun Camera |
Tự phát nhiệt của cảm biến & vỏ kín |
Tăng dòng tối CMOS, lệch tiêu cự ống kính |
Rớt khung hình, tỷ số tín hiệu trên nhiễu hình ảnh (SNR), MTF tiêu cự |
Gimbal 3 Trục |
Phát nhiệt của bộ điều khiển động cơ & tải ổn định liên tục |
Tăng điện trở cuộn dây, ngắt nhiệt bộ điều khiển |
Lỗi giữ (độ), dòng tiêu thụ động cơ, tốc độ trôi |
Việc lựa chọn tiêu chuẩn phù hợp phụ thuộc vào việc cụm lắp ráp drone là linh kiện thương mại, hệ thống hàng không dân dụng hay UAV quân sự.
Tiêu chuẩn |
Phạm vi |
Nhiệt độ Điển hình |
IEC 60068-2-2 |
Thương mại & Công nghiệp Chung |
Ưu tiên: +55°C, +70°C, +85°C |
MIL-STD-810H Method 501.7 |
UAV Quân sự & Quốc phòng Tùy chỉnh |
Nóng Cơ bản (A2) / Nóng Khô (A1) |
RTCA DO-160G Section 4 |
Đánh giá Môi trường Thiết bị Hàng không Dân dụng |
+55°C, +70°C, +85°C |
• Phương pháp Thử: Đánh giá mẫu không tản nhiệt (Thử nghiệm Bb) và có tản nhiệt (Thử nghiệm Bd/Be) trong điều kiện có hoặc không cấp nguồn.
• Nhiệt độ Chính: +55°C, +70°C, +85°C, +100°C và +125°C.
• Giới hạn Tốc độ Tăng: Tốc độ thay đổi nhiệt độ không được vượt quá 1 K/phút (trung bình trong ≤5 phút) để tránh sốc nhiệt không mong muốn.
• Quy trình I (Lưu trữ): Đánh giá tính toàn vẹn cấu trúc và khả năng tồn tại của vật liệu dưới nhiệt độ lưu trữ cao (lên đến +71°C cho khí hậu Nóng Khô A1) trong tối thiểu bảy chu kỳ 24 giờ theo ngày.
• Quy trình II (Vận hành): Đánh giá hiệu suất khi được cấp nguồn dưới nhiệt độ vận hành đỉnh (+32°C đến +49°C môi trường, hoặc nhiệt độ cảm ứng trong khung máy cao hơn lên đến +71°C) trong ít nhất ba chu kỳ vận hành 24 giờ.
• Giới hạn Tốc độ Tăng: Tốc độ gia nhiệt tối đa giới hạn ở 3°C/phút.
Tiêu chuẩn / Giao thức |
Lĩnh vực Trọng tâm |
Dải Nhiệt độ |
Thời gian Phơi nhiễm |
Các Tham số Chính & Giới hạn Tốc độ Tăng |
IEC 60068-2-2 |
Điện tử Thương mại & Công nghiệp |
+30°C đến +125°C |
2h, 16h, 72h, 96h, 168h |
Tốc độ thay đổi ≤1 K/phút; xác nhận vận hành có cấp nguồn |
MIL-STD-810H (501.7) |
Hệ thống UAV Quân sự & Công nghiệp |
+33°C đến +71°C (Cảm ứng) |
3 đến 7 chu kỳ 24 giờ theo ngày |
Lưu trữ & vận hành đa chu kỳ; tốc độ thay đổi ≤3°C/phút |
RTCA DO-160G (Sec 4) |
Thiết bị Hàng không Dân dụng |
+55°C, +70°C, +85°C |
3h (Ngắn hạn) / 2h (Vận hành) |
Định nghĩa hạng mục thiết lập giới hạn nhiệt độ cao vận hành và tồn tại trên mặt đất |
MIL-STD-202-108 |
Thử nghiệm Tuổi thọ Linh kiện |
+70°C đến +150°C (±2°C) |
96h đến 1.000h+ |
Sàng lọc độ bền dài hạn cho các IC rời và MOSFET |
Trình tự thử nghiệm có cấu trúc đảm bảo rằng các lỗi được ghi nhận bắt nguồn từ ứng suất nhiệt được kiểm soát chứ không phải do xử lý không đúng cách hoặc nhiễu cáp.
1. Kiểm tra Trước Thử nghiệm & Hiệu chuẩn Điện Cơ bản
2. Thiết bị Đo cho Linh kiện (đặt cặp nhiệt điện & đi dây)
3. Thiết lập Cổng Xuyên Kín (định tuyến nguồn & dữ liệu)
4. Tốc độ Tăng Nhiệt Được Điều khiển Theo Chương trình (≤1 K/phút đến ≤3°C/phút)
5. Duy trì Đẳng Nhiệt & Thực thi Đầy Tải Điện
6. Ghi Nhật ký Đo Xa Thời gian Thực (điện áp, dòng điện, IMU, video)
7. Phục hồi Có Kiểm soát & Kiểm tra Trực quan / Chức năng Sau Thử nghiệm
1. Thiết bị Đo & Lắp đặt: Gắn cặp nhiệt điện loại K đã hiệu chuẩn trực tiếp vào các linh kiện tỏa nhiệt cao (vỏ MCU, tản nhiệt MOSFET, bộ ổn áp LDO và vỏ cảm biến CMOS). Lắp linh kiện trên các đồ gá dẫn nhiệt thấp theo hướng đại diện.
2. Định tuyến Cáp & Làm kín Cổng Xuyên: Định tuyến cáp nguồn dòng cao và giao diện dữ liệu tốc độ cao (CAN bus, UART, MIPI, HDMI) qua cổng truy cập được bịt kín silicon của buồng. Đặt bộ nguồn DC và máy tính ghi nhật ký bên ngoài buồng.
3. Ổn định Nhiệt & Duy trì: Tăng nhiệt độ buồng đến điểm đặt mục tiêu (ví dụ: +70°C hoặc +85°C). Chỉ bắt đầu tính thời gian duy trì chính thức sau khi cảm biến bên trong linh kiện chỉ ra trạng thái cân bằng nhiệt (ΔT < 1°C mỗi 15 phút).
4. Tiêu chí Đạt/Không đạt của Linh kiện: xem bảng bên dưới.
Cụm lắp ráp phụ |
Tiêu chí Đạt |
Tiêu chí Không đạt |
Bộ điều khiển bay |
Không có lần khởi động lại MCU/kích hoạt watchdog; độ lệch con quay IMU trong khoảng ±0,5°/s; jitter định thời vòng lặp < 5% |
Bất kỳ lần khởi động lại CPU, đo xa bị hỏng, hoặc phân kỳ tư thế |
Bộ điều khiển tốc độ điện tử |
Mất cân bằng dòng pha < 3%; không có ngắt nhiệt sớm dưới đầy tải điện |
MOSFET ngắn mạch, nóng chảy đầu nối, ngắt bảo vệ nhiệt |
Camera & Gimbal |
Không rớt khung hình ở tốc độ bit mục tiêu; lỗi ổn định gimbal < 0,02°; duy trì MTF tiêu cự |
Mất tín hiệu video, vượt quá nhiễu hình ảnh, mất mô-men xoắn động cơ gimbal |
Việc chọn cấu hình buồng nhiệt khô phù hợp phụ thuộc vào kích thước mẫu, tổng tản nhiệt, yêu cầu cổng cáp và tốc độ tăng mong muốn.
Buồng Nhỏ gọn / Để bàn (50L – 225L) |
Buồng Tiếp cận / Công suất Cao (500L – 1000L) |
Thử nghiệm R&D cho các FC, ESC và mô-đun camera đơn lẻ. Diện tích nhỏ cho điện tử. |
Thử nghiệm toàn bộ khung máy drone. Thử nghiệm hàng loạt nhiều ESC. Tải tản nhiệt công suất cao. |
Tham số Lựa chọn |
Buồng Thử nghiệm Nhiệt Khô Nhỏ gọn Để bàn |
Buồng Thử nghiệm Tiếp cận Công suất Cao |
Thể tích Bên trong |
50 Lít đến 225 Lít |
500 Lít đến 1.000+ Lít |
Mẫu Thử nghiệm Mục tiêu |
Bảng mạch FC rời, ESC đơn lẻ, mô-đun camera |
Toàn bộ khung máy đa cánh quạt, mảng ESC 3 pha lớn |
Dải Nhiệt độ |
Môi trường +10°C đến +150°C (hoặc −20°C/−40°C đến +150°C) |
−70°C đến +150°C |
Dao động Nhiệt độ |
±0,5°C |
±0,5°C |
Tốc độ Tăng Nhiệt |
3,0°C/phút |
3,0°C/phút đến 5,0°C/phút |
Đường kính Cổng Truy cập |
Cổng silicon tiêu chuẩn 50 mm |
Hai cổng tùy chỉnh 50 mm / 100 mm |
Tải trọng Giá đỡ |
30 kg mỗi giá |
Lớp giá đỡ hạng nặng 100 kg |
Lựa chọn thiết bị thử nghiệm môi trường chính xác cao đòi hỏi một đối tác sản xuất có kinh nghiệm, có khả năng cung cấp hỗ trợ kỹ thuật tùy chỉnh.
Được thành lập năm 2009, Xi'an LIB Environmental Simulation Industry là nhà thiết kế, sản xuất và cung cấp toàn cầu chuyên biệt về buồng thử nghiệm môi trường, phục vụ khách hàng tại hơn 56 quốc gia. LIB cung cấp các giải pháp thử nghiệm chìa khóa trao tay hoàn chỉnh—từ lập kế hoạch không gian phòng thí nghiệm ban đầu và kỹ thuật cổng xuyên tùy chỉnh đến giao hàng, lắp đặt, đào tạo người vận hành và hiệu chuẩn.
• Dòng Sản phẩm Toàn diện: LIB thiết kế các buồng nhiệt khô, buồng thử nghiệm nhiệt độ/độ ẩm, hệ thống sốc nhiệt, thiết bị xâm nhập bụi/nước và phòng thử nghiệm môi trường walk-in.
• Đảm bảo Chất lượng Trước Giao hàng: Các buồng thử nghiệm đã hoàn thiện trải qua quá trình vận hành liên tục 72 giờ và hiệu chuẩn đa điểm nghiêm ngặt trước khi xuất xưởng.
• Hỗ trợ Hàng đầu Ngành: Tất cả các hệ thống của LIB đều bao gồm Bảo hành Toàn bộ 3 Năm và Hỗ trợ Kỹ thuật & Dịch vụ Trọn đời.
|
|
|
|
|
| Buồng làm việc Chắc chắn | Lỗ Cáp | Cảm biến Nhiệt độ và Độ ẩm | Bộ điều khiển PID |

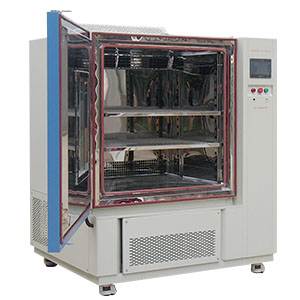

Buồng Thử nghiệm Nhiệt độ Cao & Nhiệt Khô Dòng TR của LIB được thiết kế riêng cho đánh giá điện tử:
• Kiểm soát Nhiệt độ Chính xác Cao: Các phần tử gia nhiệt lõi Nichrome kết hợp với hệ thống tuần hoàn không khí cưỡng bức duy trì dao động nhiệt độ trong khoảng ±0,5°C và độ lệch không gian trong khoảng ±2,0°C.
• Cổng Xuyên Cáp Có thể Tùy chỉnh: Các cổng tiêu chuẩn 50 mm (hoặc tùy chọn 100 mm / 150 mm) được trang bị nút bịt silicon mềm cho phép dẫn dây điện dòng cao và cáp truyền thông tần số cao một cách liền mạch.
• PLC Màn hình Cảm ứng Lập trình: Bộ điều khiển màn hình cảm ứng màu 7 inch thông minh hỗ trợ chương trình nhiệt độ đa bước, vẽ đồ thị xu hướng thời gian thực, ghi dữ liệu Ethernet/USB và báo động an toàn tự động.
• Bảo vệ An toàn Toàn diện: Bộ ngắt quá nhiệt tích hợp, bảo vệ đảo pha, bộ ngắt dòng rò và khóa liên động dừng khẩn cấp bên ngoài đảm bảo thử nghiệm có cấp nguồn an toàn trong thời gian dài.
Một nhà sản xuất drone thương mại công nghiệp hàng đầu đã gặp phải tình trạng khởi động lại bộ điều khiển bay không thường xuyên và rớt tín hiệu video từ xa của camera khi thực hiện các chuyến bay giám sát trong điều kiện sa mạc nhiệt độ cao (>45°C môi trường).
LIB Industry đã thiết kế và lắp đặt tùy chỉnh một Buồng Thử nghiệm Nhiệt Khô TR-500 (500L) có hai cổng xuyên cáp 100 mm, đồ gá lắp đặt không dẫn điện chuyên dụng và khả năng ghi dữ liệu liên tục.
1. Giao hàng Tận nơi & Căn chỉnh Vị trí trong Phòng thí nghiệm R&D UAV
2. Tích hợp Nguồn Điện Cơ sở & Hiệu chuẩn Cảm biến Nhiệt
3. Thực thi Thử nghiệm Vận hành Tùy chỉnh IEC 60068-2-2 & DO-160G +70°C
4. Đào tạo Thực hành cho Kỹ sư Thử nghiệm về Tự động hóa & Xuất dữ liệu PLC
5. Ký xác nhận Cuối cùng & Kích hoạt Bảo hành 3 Năm
Bằng cách cấp nguồn cho bộ điều khiển bay, gimbal camera và ESC 80A dưới tải đầy đủ ở +70°C bên trong buồng LIB, các kỹ sư đã xác định được điểm bão hòa nhiệt cục bộ trên một bộ ổn áp LDO bên trong (nhiệt độ mối nối >115°C). Nhà sản xuất đã thiết kế lại đường dẫn nhiệt của tản nhiệt khung máy, loại bỏ các lần khởi động lại ngoài hiện trường trước khi sản xuất hàng loạt.
"Buồng nhiệt khô và cổng cáp tùy chỉnh của LIB cho phép chúng tôi cô lập một lỗi bộ ổn áp nhiệt quan trọng trong bộ điều khiển bay trước khi ra mắt thương mại. Độ ổn định nhiệt độ và giao diện ghi dữ liệu giúp việc xác minh tuân thủ trở nên dễ dàng." |
Để hỗ trợ đánh giá môi trường drone hoàn chỉnh—từ ứng suất nhiệt đến độ ẩm, sốc nhiệt và rung động—LIB Industry cung cấp một danh mục thiết bị thử nghiệm môi trường bổ sung:
Dòng Thiết bị |
Chức năng Đánh giá Cốt lõi |
Tiêu chuẩn Áp dụng |
Mẫu Thử nghiệm Lý tưởng |
|
|
Sàng lọc vận hành & lưu trữ nhiệt độ cao |
IEC 60068-2-2, MIL-STD-810H 501.7 |
Bộ điều khiển bay, ESC, gimbal camera |
|
|
Chu kỳ nhiệt và độ ẩm kết hợp |
IEC 60068-2-30, MIL-STD-810H 507.6 |
Bảng mạch in phủ bảo vệ bề mặt, mô-đun truyền dữ liệu |
Giãn nở nhiệt nhanh & mỏi ứng suất |
MIL-STD-883 Method 1010, JESD22-A104 |
IC dán bề mặt, mối hàn, tầng công suất |
|
|
|
Thử nghiệm nhiệt khung máy quy mô tiện ích |
RTCA DO-160G, Hồ sơ OEM Tùy chỉnh |
Nền tảng UAV hoàn chỉnh, linh kiện lô lớn |
Q1: Nên thử nghiệm bộ điều khiển bay và ESC của drone ở nhiệt độ nào?
Các thiết bị điện tử drone thương mại tiêu chuẩn thường được thử nghiệm ở +55°C đến +70°C cho đánh giá vận hành, và lên đến +85°C cho lưu trữ nhiệt độ cao hoặc sàng lọc khung máy khắc nghiệt. Luôn tham khảo bảng dữ liệu của nhà sản xuất linh kiện và hồ sơ chuyến bay mục tiêu.
Q2: Có thể cấp nguồn an toàn cho ESC dưới đầy tải điện bên trong buồng nhiệt khô không?
Có. Thử nghiệm ESC có cấp nguồn yêu cầu định tuyến dây nguồn DC và dây điều khiển qua cổng truy cập cáp kín đến các bộ nguồn và tải điện bên ngoài. Các khóa liên động cắt nguồn khẩn cấp và giới hạn an toàn quá nhiệt phải được kích hoạt trong suốt quá trình thử nghiệm.
Q3: Làm thế nào để đo độ trôi nhiệt của bộ điều khiển bay trong thử nghiệm nhiệt khô?
Lắp bộ điều khiển bay trên một giàn cố định, cách ly rung động bên trong buồng. Kết nối đầu ra đo xa với máy tính bên ngoài và ghi liên tục các đầu ra thô của con quay hồi chuyển/gia tốc kế MEMS, ước tính tư thế, định thời vòng lặp MCU và điện áp đường cấp nguồn trong suốt quá trình tăng và duy trì nhiệt.
Q4: Tại sao buồng nhiệt khô được ưa chuộng hơn buồng độ ẩm cho thử nghiệm nhiệt độ cao ban đầu?
Thử nghiệm nhiệt khô cô lập các chế độ hỏng hóc thuần túy do nhiệt—chẳng hạn như thoát nhiệt bán dẫn, chảy lại mối hàn và trôi lệch cảm biến—mà không đưa vào các biến số ngưng tụ độ ẩm, giúp phân tích nguyên nhân gốc rễ đơn giản hơn trong giai đoạn R&D ban đầu.
Thử nghiệm nhiệt khô gia tốc là cần thiết để phát hiện các lỗi điện tử trước khi chúng dẫn đến hỏng hóc ngoài hiện trường và rơi drone tốn kém. Hợp tác với LIB Industry đảm bảo quyền truy cập vào các buồng thử nghiệm môi trường chính xác, kỹ thuật cổng xuyên tùy chỉnh và hỗ trợ dài hạn đáng tin cậy.
