Các sản phẩm điện tử được sử dụng ngoài trời, trong xe cộ, gần máy móc hoặc trong các thiết bị cầm tay thường phải đối mặt với hai Rủi Ro chính: bụi mịn và tiếp xúc với nước ngắn hạn. Một hộp kín có thể trông chắc chắn từ bên ngoài. Tuy nhiên, những khoảng trống nhỏ xung quanh ốc vít, cổng, tuyến cáp, miếng đệm và màng thông hơi vẫn có thể cho bụi hoặc nước vào bên trong. Điều này có thể ảnh hưởng đến bảng mạch, pin, cảm biến hoặc đầu nối.Thiết bị kiểm tra IP67Cung cấp cho các nhà sản xuất thiết bị điện tử một cách đáng tin cậy để kiểm tra xem vỏ bọc Có Đáp ứng nhu cầu ngâm kín và tạm thời trước khi bắt đầu sản xuất đầy đủ hay không.
IP67 được xác định theoTiêu chuẩn bảo vệ chống xâm nhập IEC 60529, Phân loại bao vây chống lại các hạt rắn và chất lỏng tốt như thế nào.
Nó bao gồm hai cấp độ bảo vệ:
IP6X (chống bụi)
IPX7 (bảo vệ ngâm nước tạm thời)
Cùng với nhau, IP67 đại diện cho một trong những mức độ bảo vệ được yêu cầu rộng rãi nhất cho các thiết bị điện tử ngoài trời và công nghiệp.
IP6X có nghĩa là vỏ bọc hoàn toàn kín bụi trong điều kiện thử nghiệm tiêu chuẩn.
Không giống như xếp hạng thấp hơn, IP6X đảm bảo rằngKhông có hạt bụi mịn nào có thể xâm nhập vào cấu trúc bên trong, Ngay cả sau khi tiếp xúc kéo dài.
Bụi mịn có thể gây ra:
Ô nhiễm bề mặt PCB
Suy giảm tiếp xúc đầu nối
Cảm biến nhiễu quang
Tắc nghẽn kênh làm mát
Gia tốc ăn mòn lâu dài
Ngay cả sự tích tụ bụi vô hình cũng có thể dẫn đến suy giảm hiệu suất lâu dài, làm cho việc thử nghiệm IP6X trở nên thiết yếu trước khi sản xuất.
IPX7 đánh giá liệu một Vỏ bọc có thể chịu đượcNgâm nước tạm thời trong 30 phútKhông xâm nhập có hại.
Thời lượng:30 phút
Độ sâu:
Thiết bị nhỏ: điểm thấp nhất 1,000mm dưới mặt nước
Thiết bị lớn: điểm cao nhất 150mm dưới mặt nước
IPX7 không có nghĩa là chống nước cho hoạt động dưới nước liên tục.
Nó chỉ xác minh tính kháng với:
Tiếp xúc với mưa
Ngập tạm thời
Ngâm vô tình
Tiếp xúc với nước làm sạch
Kiểm tra thiết bị điện tử IP67 rất quan trọng đối với các sản phẩm tiếp xúc với bụi, bắn nước hoặc ngâm tạm thời, đặc biệt là khi hỏng niêm phong có thể gây ra thiệt hại trường tốn kém.
Được sử dụng trong môi trường ngoài trời như đường phố, mái nhà, trang trại và khu công nghiệp. Các thiết bị này phải chống bụi, mưa và tích tụ nước. Các ví dụ điển hình bao gồm bộ điều khiển đèn đường, Hộp nối Camera An Ninh, cảm biến môi trường và mô-đun liên lạc.
Điện thoại thông minh, thiết bị đeo và thiết bị di động thường xuyên tiếp xúc với mồ hôi, mưa và bụi. Các điểm niêm phong yếu như nút, cổng và nắp có thể dễ dàng cho phép xâm nhập, làm cho việc kiểm tra IP67 trở nên cần thiết để xác minh độ bền.
Bao gồm vỏ cảm biến, mô-đun điều khiển, đầu nối và các bộ phận liên quan đến pin. Những bộ phận này có thể phải đối mặt với bụi đường, nước bắn tung tóe và quy trình làm sạch, nơi nước xâm nhập có thể ảnh hưởng đến an toàn và hiệu suất.
Được sử dụng trong các nhà máy, nhà kho, nông nghiệp và lắp đặt ngoài trời. Các thiết bị này tiếp xúc với bụi nặng và thỉnh thoảng làm sạch nước, đòi hỏi phải bảo vệ vỏ bọc đáng tin cậy.
Một thử nghiệm chỉ hữu ích khi thiết lập có thể lặp lại. Dành choThử nghiệm điện tử IP67, Các nhà sản xuất nên chú ý đến loại bụi, lượng bụi, điều kiện áp suất mẫu, độ sâu của nước, thời gian ngâm và kiểm tra sau thử nghiệm.
Bộ phận kiểm tra | Yêu cầu chính | Điểm kiểm tra thực tế |
Kiểm tra chống bụi IP6X | Bảo vệ chống bụi | Không nhìn thấy bụi bên trong vỏ bọc Sau khi kiểm tra xác định |
Kiểm tra bụi | Bột talcum được lọc qua rây | Đường kính dây 50 μm và khoảng cách danh nghĩa 75 μm |
Lượng bụi | 2 kg mỗi m³ thể tích buồng | Talc không nên được tái sử dụng vượt quá giới hạn chu kỳ cho phép |
Kiểm tra ngâm IPX7 | Ngâm nước tạm thời | 30 phút dưới độ sâu yêu cầu của nước |
Độ sâu IPX7 | 1,000mm dưới mặt nước cho thùng nhỏ, hoặc 150mm trên điểm cao nhất cho thùng lớn hơn | Sản phẩm được đặt ở vị trí phục vụ bình thường khi có yêu cầu |
Đối với thiết bị kiểm tra chống bụi, thực hành thử nghiệm liên quan đến IEC 60529 thường sử dụng Bột Talc có thể đi qua rây lưới vuông với đường kính dây 50 μm và khoảng cách 75 μm, với 2 kg Talc trên một mét khối thể tích buồng.
Trước khi chạy thử nghiệm IP67, mẫu phải phù hợp với cấu hình sản xuất thực. Các ốc vít bị thiếu, keo dán tạm thời, đầu nối lỏng hoặc miếng đệm không cuối cùng có thể làm cho kết quả gây hiểu lầm. Một mẫu phòng thí nghiệm đi qua với chất bịt kín được áp dụng bằng tay vẫn có thể bị hỏng sau khi lắp ráp tự động.
Chuẩn bị nên bao gồm một bản ghi:
· Phiên bản vẽ sản phẩm
· Vật liệu bịt kín và độ cứng
· Giá trị mô-men xoắn trục vít
· Loại tuyến cáp
· Tình trạng nắp đầu nối
· Định hướng kiểm tra
· Trạng thái bật hoặc tắt nguồn
· Xuất hiện và chức năng ban đầu
Kiểm tra thiết bị điện tử chống bụi sử dụng lưu thông Talc có kiểm soát để thách thức vỏ bọc. Mục đích là để lộ điểm yếu niêm phong xung quanh bề mặt giao phối, đầu vào cáp, lỗ thông hơi và các bộ phận di động.
Thiết bị được thử nghiệm được đặt bên trong buồng bụi. Nếu vỏ máy có thay đổi áp suất trong quá trình hoạt động bình thường, có thể sử dụng kết nối chân không để tạo chênh lệch áp suất. Điều này phổ biến đối với các sản phẩm có áp suất không khí bên trong có thể giảm trong khi làm mát hoặc đạp xe nhiệt.
Mẫu phải được định vị vì nó sẽ được sử dụng tại hiện trường. Đối với bộ điều khiển treo tường, không nên bỏ qua hướng vào cáp. Đối với thiết bị cầm tay, các vị trí nút và cổng cần phải đối mặt với tiếp xúc với bụi thực tế.
Trong quá trình thử nghiệm, bột talc mịn được giữ lơ lửng bên trong buồng. Luồng không khí ổn định có vấn đề vì các vùng chết trong buồng có thể gây ra phơi sáng không đồng đều. Thiết lập thiết bị kiểm tra chống bụi được thiết kế tốt giúp bụi di chuyển xung quanh mẫu trong khi kiểm soát rò rỉ để bảo vệ không gian phòng thí nghiệm.
Sau chu kỳ phơi sáng, mẫu được lấy ra và mở cẩn thận. Kiểm tra tập trung vào các dấu bụi xung quanh con dấu, khu vực PCB bên trong, hốc đầu nối, cạnh hiển thị và màng cân bằng áp suất. Đối với IP6X, bụi có thể nhìn thấy bên trong khu vực được bảo vệ là một dấu hiệu cảnh báo nghiêm trọng.
Thử nghiệm thiết bị điện tử chống nước IPX7 dựa trên việc ngâm tạm thời. Thử nghiệm có vẻ ngoài đơn giản, nhưng chi tiết xử lý nhỏ có thể thay đổi kết quả.
 |  |
Khu vực kiểm tra | Chân đế |
 |  |
Bảng điều khiển | Khóa an toàn |
Bể ngâm phải cung cấp đủ độ sâu cho điều kiện thử nghiệm cần thiết. Sản phẩm nên được đặt ở vị trí dịch vụ trừ khi kế hoạch thử nghiệm xác định hướng khác. Các phụ kiện như nắp, phích cắm và tuyến cáp nên được lắp đặt vì chúng sẽ được sử dụng thực tế.
Thời gian phơi sáng chuẩn IPX7 là 30 phút. Trong thời gian này, Bao Vây phải đối mặt với áp lực nước từ tất cả các bề mặt được ngâm. Một miếng đệm yếu có thể không bị rò rỉ trong vài phút đầu tiên, nhưng các đường dẫn mao dẫn xung quanh ốc vít hoặc đầu nối có thể mở dần.
Sau khi ngâm, bề mặt bên ngoài phải được sấy khô trước khi mở. Việc kiểm tra phải tách nước bên ngoài vô hại khỏi sự xâm nhập bên trong thực tế. Kiểm tra chức năng có thể bao gồm kiểm tra bật nguồn, phản hồi hiển thị, kiểm tra cách điện, tín hiệu liên lạc, chức năng sạc và ổn định đọc cảm biến.
Thiết bị kiểm tra đáng tin cậy giúp giảm sự không chắc chắn về trình độ sản phẩm. Thiết bị kiểm tra LIB IP67 kết hợp nhu cầu kiểm tra chống bụi và chống thấm nước cho các nhà sản xuất làm việc với vỏ điện tử, thiết bị ngoài trời, phụ tùng ô tô, sản phẩm chiếu sáng và thiết bị công nghiệp. Giải pháp IP67 bao gồm xác minh xâm nhập bụi IP6X và ngâm nước tạm thời IPX7 phù hợp với nhu cầu thử nghiệm liên quan đến IEC 60529.
Thiết lập thử nghiệm IP67 của LIB bao gồm thiết bị kiểm tra bụi IP6X và thiết bị ngâm nước IPX7. Cấu trúc này cho phép các nhà sản xuất kiểm tra độ kín bụi và ngâm nước dưới dạng các thử nghiệm riêng biệt, có kiểm soát thay vì coi IP67 là một lần tiếp xúc thô.
Thiết bị kiểm tra bụi hỗ trợ lưu thông bụi có kiểm soát, Cấu trúc buồng kín, hoạt động có thể lập trình và khối lượng buồng phù hợp với các kích cỡ vỏ điện tử khác nhau. Các thông số liên quan đến bụi được liệt kê bao gồm đường kính dây 50 μm, khoảng cách danh nghĩa 75 μm, điều kiện kiểm tra độ ẩm thấp và cài đặt thời gian thử nghiệm có thể điều chỉnh.

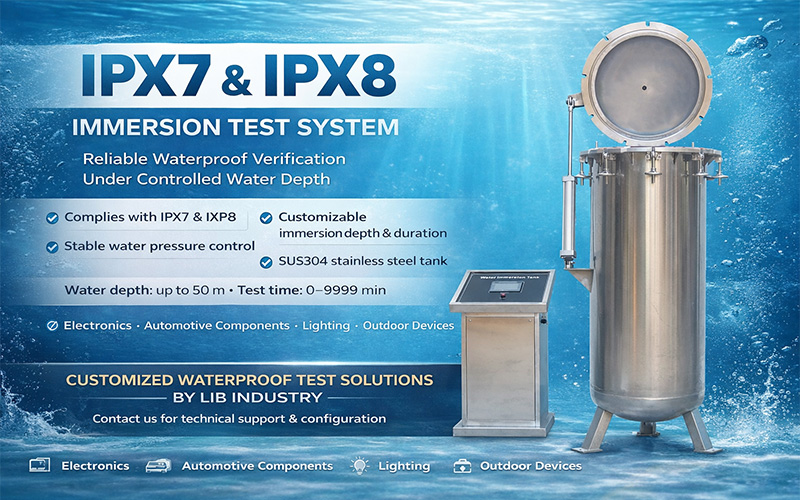

Thiết bị ngâm nước được chế tạo để kiểm soát độ sâu của nước và mô phỏng áp suất. Hệ thống ngâm nước được liệt kê của LIB bao gồm cấu trúc bể hình trụ, nắp khí nén, cấp nước tự động và khả năng áp suất tương đương với độ sâu 50 m của nước, hỗ trợ IPX7 và công việc xác nhận mở rộng khi cần thiết.
Công nghiệp mô phỏng môi trường Tây An LIBĐã làm việc trong các buồng thử nghiệm môi trường từ năm 2009, với các sản phẩm bao gồm buồng nhiệt độ và khí hậu, buồng ăn mòn, buồng IP bụi và nước, buồng phong hóa và buồng thử nghiệm đặc biệt. Công ty cũng cung cấp thiết kế, sản xuất, bán hàng, dịch vụ, lắp đặt, đào tạo và hỗ trợ sau bán hàng cho khách hàng toàn cầu.
Các nhà sản xuất thiết bị điện tử được hưởng lợi vì thử nghiệm bao vây hiếm khi đứng một mình. Một thiết bị vượt qua IP67 vẫn có thể cần kiểm tra độ rung, độ ẩm, sương muối, tia cực tím hoặc độ rung. Phạm vi đầy đủ của LIB giúp các nhóm tạo ra các kế hoạch độ tin cậy hoàn chỉnh xung quanh thử nghiệm bao vây IP67.
Trong xác nhận thực tế, IP67 chỉ là một phần của độ tin cậy của sản phẩm. Hầu hết các thiết bị điện tử yêu cầu thử nghiệm trên nhiều điều kiện môi trường ngoài khả năng chống bụi và nước.
Để đáp ứng những nhu cầu này,Công nghiệp LIBCung cấpGiải pháp phòng thí nghiệm kiểm tra IP đầy đủ tùy chỉnh, Bao gồm:
Hệ thống kiểm tra bụi IP5X / IP6X
Hệ thống kiểm tra xâm nhập nước IPX1-IPX9K
Bố trí phòng thí nghiệm kiểm tra IP tích hợp cho R & D và sản xuất
Hệ thống kiểm tra nhiệt độ, độ ẩm, bụi và nước kết hợp
Thiết kế buồng tùy chỉnh cho các sản phẩm không đạt tiêu chuẩn
Phương pháp tích hợp này giúp các nhà sản xuất xây dựng mộtHệ thống xác nhận bảo vệ chống xâm nhập hoàn chỉnh, Cải thiện hiệu quả thử nghiệm và Giảm khoảng cách giữa các giai đoạn thử nghiệm môi trường khác nhau.
