Trong đánh giá khả năng chống ăn mòn của vật liệu và sản phẩm,Buồng phun muốiĐóng một vai trò quan trọng. Bằng cách mô phỏng môi trường phun muối, chúng kiểm tra hiệu quả khả năng chống ăn mòn của vật liệu và sản phẩm trong điều kiện khắc nghiệt. Các phương pháp thử phun muối phổ biến như sau

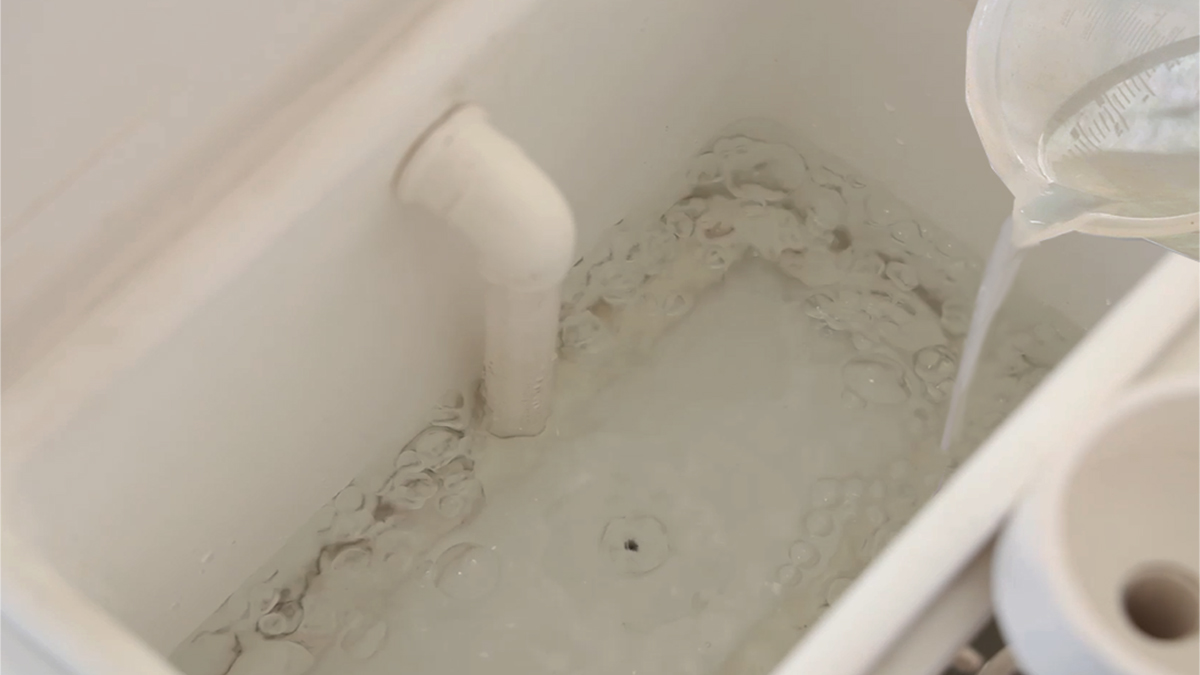

Thử nghiệm phun muối trung tính là một trong những phương pháp thử phun muối được sử dụng phổ biến nhất. Trong thử nghiệm này, dung dịch Natri clorua 5% được sử dụng và độ pH của dung dịch được điều chỉnh từ 6.5 đến 7.2 để mô phỏng môi trường phun muối nhẹ.
Trong quá trình thử nghiệm, nhiệt độ thường được kiểm soát ở khoảng 35 ° C và tốc độ lắng đọng phun muối thường được yêu cầu là 1-2 ml/80 cm² · H. Phương pháp thử này chủ yếu được sử dụng để đánh giá khả năng chống ăn mòn của kim loại và hợp kim, lớp phủ kim loại và màng Anot hóa.
Ví dụ, với các tấm thép mạ kẽm thông thường, thử nghiệm phun muối trung tính có thể cho thấy sự xuất hiện của rỉ sét trắng và rỉ sét đỏ trên bề mặt mạ kẽm sau một thời gian nhất định, giúp xác định thời gian và mức độ chống ăn mòn.
Thử nghiệm phun muối axit axetic dựa trên dung dịch Natri clorua 5%, với việc bổ sung một lượng axit axetic Băng thích hợp để giảm độ pH xuống khoảng 3.1-3.3, tạo môi trường phun muối có tính axit hơn. Nhiệt độ thử nghiệm vẫn giữ nguyên ở 35 ° C và tốc độ lắng đọng phun muối là phù hợp.
Do tính chất tích cực hơn của môi trường axit, phương pháp thử nghiệm này mô phỏng tốt hơn khả năng chống ăn mòn của vật liệu trong điều kiện axit, chẳng hạn như mưa axit. Nó thường được sử dụng để kiểm tra khả năng chống ăn mòn của các bộ phận ô tô và cấu trúc kim loại ngoài trời có thể tiếp xúc với môi trường axit. Ví dụ, Bánh xe hợp kim nhôm có thể cho thấy rõ tác dụng bảo vệ lớp phủ của chúng trong điều kiện axit trong quá trình thử nghiệm phun muối axit axetic.
Thử nghiệm phun muối axit axetic tăng tốc bằng đồng là một phương pháp thử nghiệm phun muối nghiêm ngặt hơn. Trong phương pháp này, 0.26g/L ± 0.02g/L Đồng clorua được thêm vào dung dịch phun muối axit axetic, duy trì độ pH khoảng 3.1-3.3.
Nhiệt độ thử nghiệm được tăng lên 50 ° C, trong khi tốc độ lắng đọng phun muối vẫn ở mức 1-2 ml/80 cm² · H. Môi trường nhiệt độ cao, có tính axit cao này có chứa các ion đồng làm tăng đáng kể quá trình ăn mòn, cho phép đánh giá nhanh khả năng chống ăn mòn của vật liệu và sản phẩm.
Thử nghiệm này thường được sử dụng cho các vật liệu có yêu cầu chống ăn mòn cao, chẳng hạn như thép không gỉ. Ví dụ, dao kéo bằng thép không gỉ có thể nhanh chóng chứng minh khả năng chống ăn mòn của nó trong điều kiện ăn mòn mạnh trong thử nghiệm phun muối axit axetic tăng tốc bằng đồng, cung cấp cơ sở đánh giá mạnh mẽ cho các sản phẩm được thử nghiệm.
Ba phương pháp thử phun muối này phù hợp với các vật liệu và sản phẩm khác nhau, cũng như các nhu cầu mô phỏng môi trường khác nhau. Bằng cách lựa chọn cẩn thận và áp dụng các phương pháp thử nghiệm này, có thể đạt được các đánh giá chính xác về khả năng chống ăn mòn, cung cấp hỗ trợ kỹ thuật quan trọng để cải thiện chất lượng vật liệu và kéo dài tuổi thọ.
English
русский
français
العربية
Deutsch
Español
한국어
italiano
tiếng việt
ไทย
Indonesia
