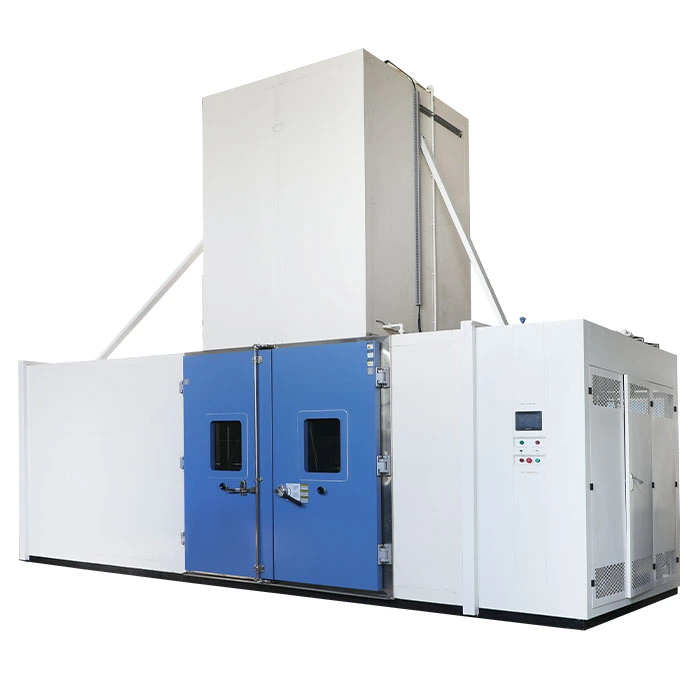

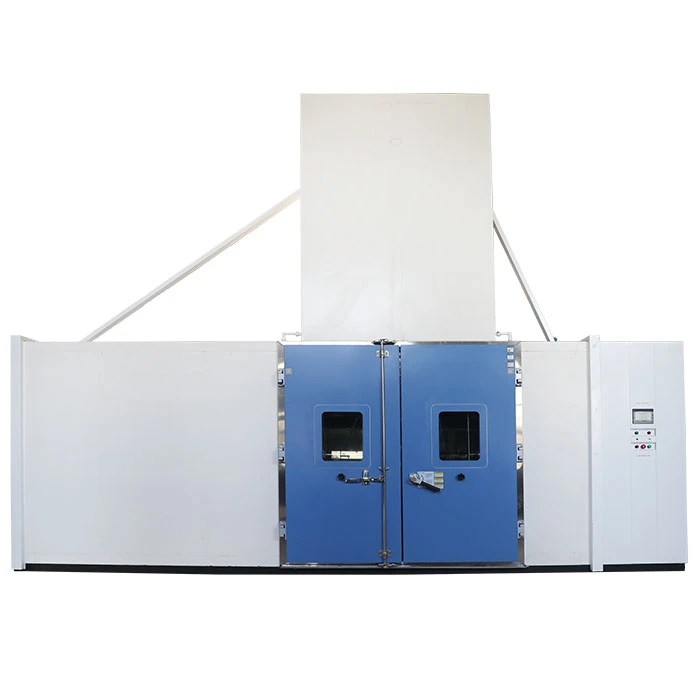

Buồng thử mưa theo tiêu chuẩn MIL STD 810

Name: Buồng thử mưa theo tiêu chuẩn MIL STD 810
Brand: Xi'an LIB Environmental Simulation Industry

Buồng thử nghiệm LIB MIL STD 810 được thiết kế để thực hiện quy trình 1: mưa và gió thổi, quy trình 2: thử nghiệm cường độ cao, quy trình 3: thử nghiệm nhỏ giọt theo yêu cầu của tiêu chuẩn MIL-STD-810H. Các yêu cầu về hiệu suất và phương pháp thử nghiệm của thiết bị trong các điều kiện cường độ mưa, thời gian mưa và kích thước hạt mưa khác nhau được quy định.

Model: RIM-1000

Standard: MIL-STD-810H

Buồng Thử Nghiệm Mưa MIL-STD-810 dành cho Kiểm Định Môi Trường Khắc Nghiệt

Tính năng và lợi ích của Buồng thử mưa MIL-STD-810

1. Mô phỏng mưa với nhiều cường độ khác nhau, bao gồm mưa nhẹ, mưa vừa, mưa to và thậm chí mưa rất to, để kiểm tra hiệu suất chống nước của sản phẩm trong các điều kiện mưa khác nhau. Ví dụ như mưa liên tục, mưa gián đoạn, v.v.

2. Kiểm soát chính xác lượng mưa, tốc độ mưa, tốc độ gió và các thông số khác. Tốc độ mưa ≥1,7 mm/phút, kích thước hạt mưa trong khoảng 0,5 mm - 4,5 mm, tốc độ gió có thể đạt ≥18 m/s, mô phỏng đồng thời gió và mưa.

3. Được trang bị hệ thống tuần hoàn nước tự động, buồng thử có một ống thoát nước, có thể thu hồi và xử lý nước đã sử dụng để tái chế, nhờ đó giảm lãng phí tài nguyên nước và giảm sự phức tạp khi kiểm soát nước thủ công.

4. Tiêu chuẩn thử nghiệm MIL-STD-810H có tính thẩm quyền cao và được chấp nhận rộng rãi trong lĩnh vực quân sự toàn cầu cũng như trong lĩnh vực dân sự có yêu cầu độ tin cậy cao (ví dụ như hàng không vũ trụ, điện tử cao cấp, v.v.).

Thông số kỹ thuật của Buồng thử mưa MIL-STD-810

Model	RM-1000
Kích thước bên trong	100010001000 mm (SâuRộngCao)
Kích thước tổng thể	260054004100 mm (SâuRộngCao)
Thể tích bên trong	1000L
Bàn xoay tải	50kg
Đường kính bàn xoay	800mm
Mưa và mưa kèm gió
Vận tốc hạt mưa cuối cùng	9m/s trên mẫu thử
Tốc độ mưa	≥ 1,7 mm/phút
Kích thước hạt mưa	0,5mm ~ 4,5mm
Phạm vi gia nhiệt mẫu thử	Nhiệt độ nước +10°C (tối đa +55°C)
Thời gian thử nghiệm	0 ~ 999 phút, có thể điều chỉnh
Mưa cường độ cao
Áp suất vòi phun	276 kPa
Tốc độ mưa	20,8 L/phút
Số lượng vòi phun	Một vòi phun cho mỗi 0,56 m² diện tích bề mặt và đặt mỗi vòi cách bề mặt thử khoảng 48 cm
Kích thước hạt mưa	0,5mm ~ 4,5mm
Thời gian thử nghiệm	0 ~ 999 phút, có thể điều chỉnh
Drip
Kích thước khu vực nhỏ giọt	1600*1000 mm, chiều cao có thể điều chỉnh
Lỗ nhỏ giọt	20 đến 25,4 mm
Khoảng cách giữa các lỗ	25mm
Lượng nước	≥280 L/m²/h
Phạm vi gia nhiệt mẫu thử	Nhiệt độ nước +10°C (tối đa +55°C)
Khóa cửa	Khóa điện từ
Vật liệu bên ngoài	Thép tấm A3 có lớp phủ bảo vệ
Vật liệu bên trong	Thép không gỉ SUS304
Tiêu chuẩn	MIL-STD-810H

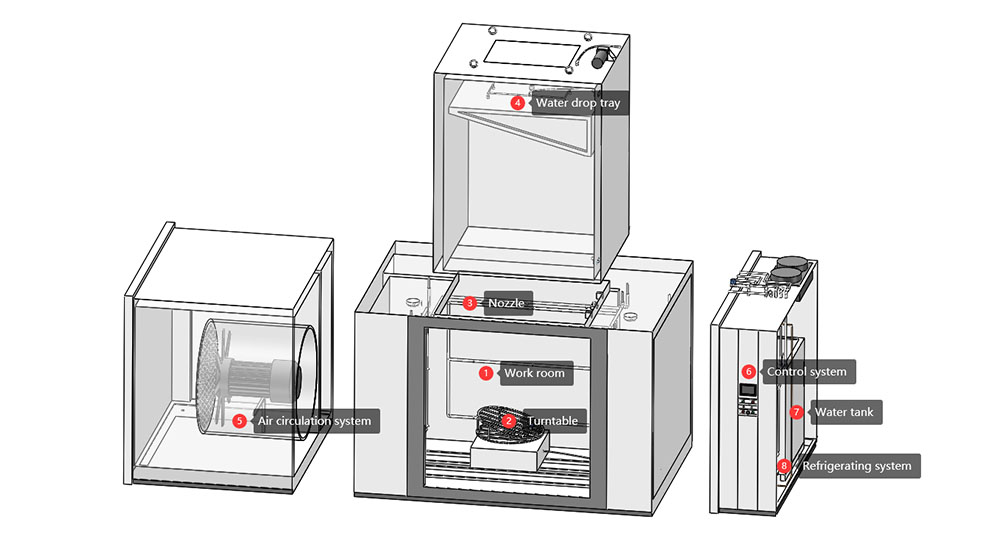

Cấu hình của Buồng thử mưa MIL-STD-810

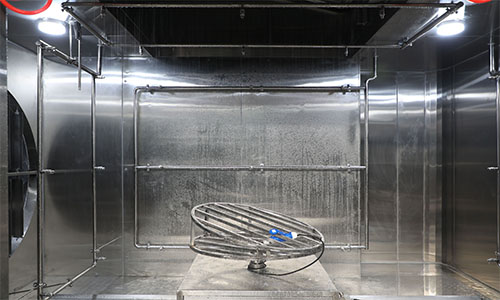

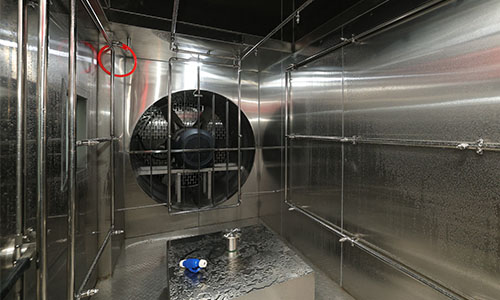

① Workroom	Vật liệu thép không gỉ SUS304, có khả năng chống ăn mòn tốt, ngăn ngừa xói mòn do mưa và rỉ sét. Buồng thử được trang bị đầu dò tốc độ gió. Vỏ buồng thử được làm bằng thép tấm A3 có lớp phủ bảo vệ, có độ bền kết cấu và khả năng chống ăn mòn tốt.

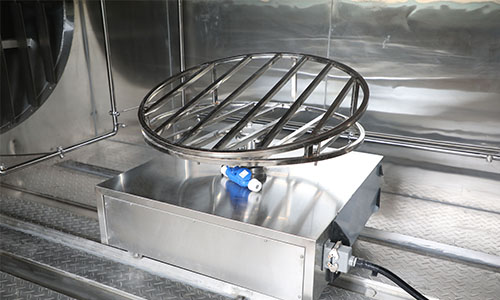

②Turntable	Bàn xoay tốc độ có thể điều chỉnh, tốc độ 1-7 vòng/phút, bàn xoay có thể di chuyển sang trái và phải dọc theo đường ray. Bàn xoay được trang bị nguồn điện chống nước.
③Nozzle	Buồng thử được trang bị vòi phun xoay 360 độ ở các mặt trước, sau, trái và phải, có thể phun nước ở các góc khác nhau lên sản phẩm và tăng cường thử nghiệm thông qua các vòi phun.

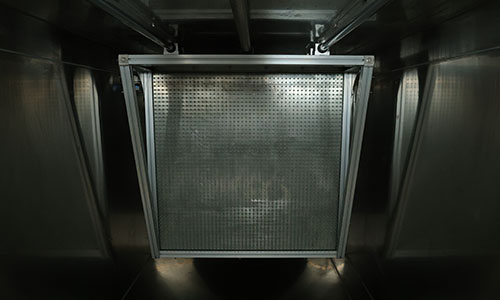

④ Drip tray	Đặt ở phía trên cùng của buồng thử. Khay nhỏ giọt có thể được điều chỉnh bằng bộ giảm tốc trục vít phía trên, và thiết bị giới hạn giới hạn khay nhỏ giọt. Để phù hợp với các kích thước và loại sản phẩm khác nhau theo yêu cầu thử nghiệm.
⑤Hệ thống tuần hoàn không khí	Quạt hướng trục được đặt ở phía bên trái của buồng thử. Tạo ra luồng không khí, kết hợp với điều kiện mưa, mô phỏng thực tế hơn các điều kiện gió và mưa. Không khí được tuần hoàn liên tục qua ống dẫn khí.

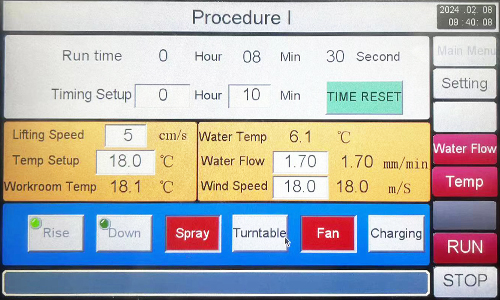

⑥Hệ thống điều khiển	Bộ điều khiển màn hình cảm ứng màu có thể lập trình có thể cài đặt và điều chỉnh các thông số thử nghiệm khác nhau, như thời gian mưa, cường độ mưa, tốc độ gió, nhiệt độ, tốc độ bàn xoay, v.v. Đồng thời, chức năng giám sát và ghi dữ liệu hoàn hảo.

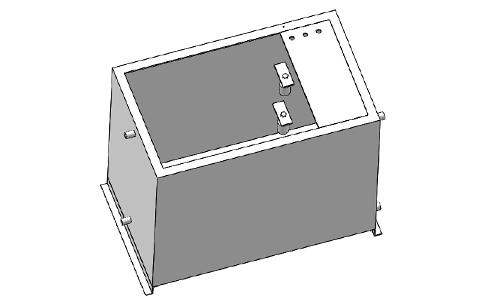

⑦Bể nước	Lưu trữ nước cần thiết cho thử nghiệm với phao nước cao-thấp để đảm bảo cung cấp nước liên tục trong suốt quá trình thử nghiệm. Chênh lệch giữa nhiệt độ nước mưa và nhiệt độ bộ phận được đo phải là 10°C, và nhiệt độ nước phải được điều chỉnh. Bể nước được trang bị ống gia nhiệt và dàn bay hơi để làm mát nguồn nước.

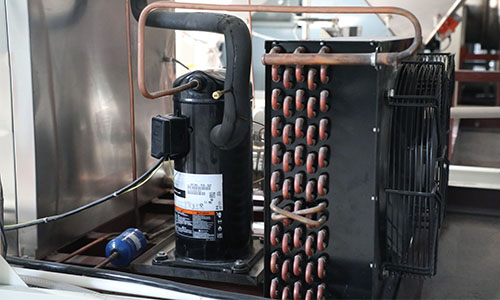

⑧Hệ thống làm lạnh	Sử dụng phương pháp làm lạnh nén cơ học. Bao gồm máy nén, bình ngưng, dàn bay hơi, thiết bị tiết lưu.
