Cách xác minh độ tin cậy của đầu nối công nghiệp bằng buồng thử khí hỗn hợp
Đầu nối thiết bị công nghiệp thường bị hỏng rất lâu trước khi máy chính kết thúc tuổi thọ. Trong tủ điều khiển động cơ, xe khai thác mỏ, nhà máy xử lý nước thải hoặc vỏ tự động hóa ngoài trời, đầu nối mang nguồn, tín hiệu cảm biến, dữ liệu và các lệnh an toàn. Một sự gia tăng nhỏ trong điện trở tiếp xúc có thể dẫn đến số đọc không ổn định, tắt liên tục, thiết bị đầu cuối quá nóng hoặc dừng sản xuất đầy đủ.
Buồng thử khí hỗn hợpGiúp các nhà sản xuất đánh giá độ tin cậy của đầu nối trong điều kiện khí ăn mòn, độ ẩm và nhiệt độ được kiểm soát trước khi triển khai thực địa.
Đầu nối là các thành phần nhỏ có tác động hỏng hóc caoĐầu nối công nghiệp được sử dụng rộng rãi trong tủ PLC, ổ đĩa động cơ, cảm biến, robot, hệ thống đường sắt, hộp điện ngoài trời và thiết bị điều khiển quá trình. Mặc dù kích thước nhỏ, nhưng chúng ngồi ở các mối nối điện quan trọng.
Khi xảy ra ăn mòn, các dấu hiệu ban đầu bao gồm tín hiệu không ổn định, lỗi truyền thông, giảm điện áp hoặc sưởi ấm cục bộ tại các điểm tiếp xúc. Những vấn đề này cuối cùng có thể dẫn đến thời gian ngừng hoạt động của thiết bị và khắc phục sự cố khó khăn, ngay cả khi đầu nối vẫn còn nguyên vẹn về mặt thị giác.
Do đó, kiểm tra độ tin cậy nên vượt xa kiểm tra cơ học như lực chèn, đồng thời xác minh hiệu suất điện ổn định sau khi tiếp xúc với môi trường ăn mòn.
Môi trường công nghiệp thường chứa các chất ô nhiễm như hợp chất lưu huỳnh, Oxit Nitơ, clorua và độ ẩm không có trong điều kiện trong nhà sạch sẽ.
Các ứng dụng có Rủi Ro cao điển hình bao gồm:
· Tủ điều khiển ngoài trời ở khu vực ven biển hoặc công nghiệp
· Hệ thống tự động hóa trong các nhà máy xử lý hóa chất
· Hệ thống cảm biến và bơm trong các cơ sở xử lý nước thải
· Thiết bị điện, khai thác mỏ và đường sắt tiếp xúc với điều kiện ngoài trời khắc nghiệt
Trong những môi trường này, kiểm tra ăn mòn trở thành một bước cần thiết để giảm các lỗi trường bất ngờ.

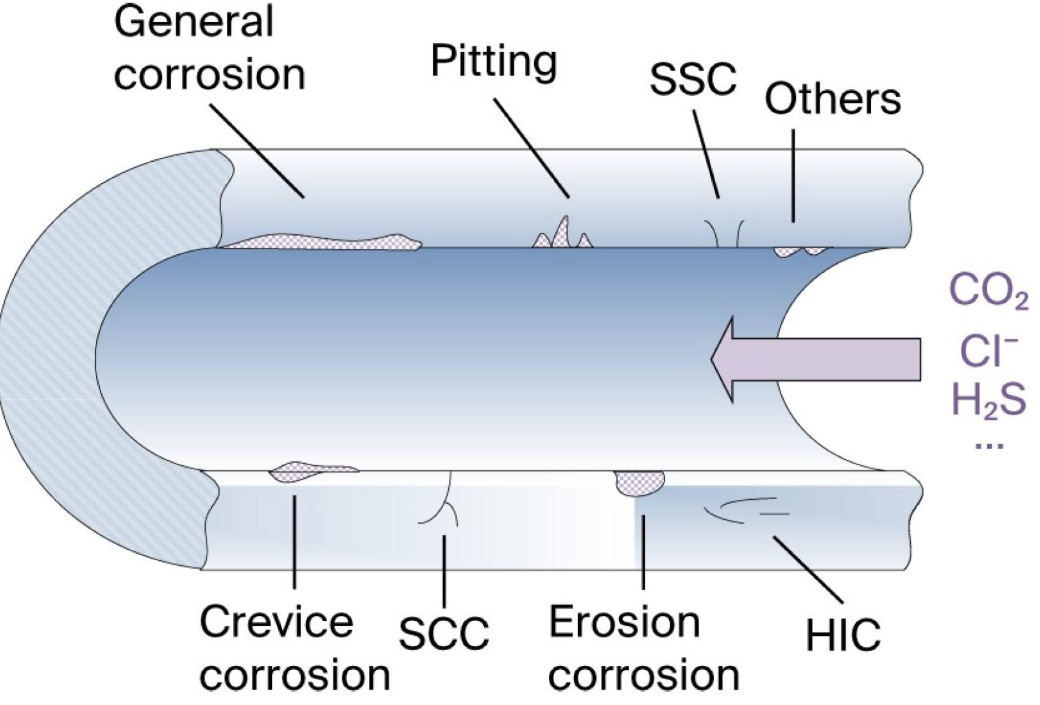

Ăn mòn đầu nối là do ảnh hưởng kết hợp của loại khí, độ ẩm, vật liệu kim loại, chất lượng mạ và thời gian phơi sáng. Một đầu nối có thể vượt qua kiểm tra trực quan nhưng vẫn xuống cấp bằng điện sau khi tiếp xúc.
Hydrogen sulfide có thể tạo thành màng sunfua trên bề mặt đồng và bạc. Sulfur dioxide có thể tăng tốc độ ăn mòn axit trong điều kiện ẩm ướt. Nitơ Oxit làm tăng quá trình oxy hóa bề mặt, trong khi Clo có thể gây ra sự tấn công nhanh chóng ngay cả ở nồng độ rất thấp.
Để thử nghiệm đầu nối, các khí này thường được điều khiển ở mức ppb vì các tiếp điểm điện rất nhạy với các lớp ăn mòn mỏng có thể ảnh hưởng đến tín hiệu dòng điện thấp hoặc điện áp thấp.
Thử nghiệm khí chảy hỗn hợp đặc biệt quan trọng đối với các tiếp điểm mạ như hệ thống vàng, thiếc, Niken và bạc, nơi các điểm yếu như lỗ chân lông, cạnh hoặc các khu vực uốn có thể bị lộ.
Tác động quan trọng nhất của sự ăn mòn không phải là ngoại hình, mà là sự suy giảm hiệu suất.
Các vấn đề thường gặp bao gồm:
· Tăng điện trở tiếp xúc
· Mất ổn định tín hiệu trong các mạch dòng điện thấp
· Giảm độ tin cậy giao phối
· Hình thành màng bề mặt trên các khu vực tiếp xúc
Đối với đầu nối công nghiệp, điện trở tiếp xúc là chỉ số đánh giá chính và các thay đổi cho phép phải được xác định theo loại ứng dụng, tải trọng hiện tại và yêu cầu hệ thống.
 |  |
Buồng thử nghiệm khí hỗn hợp là buồng thử nghiệm môi trường được sử dụng để phơi mẫu với khí ăn mòn có kiểm soát, nhiệt độ, độ ẩm và luồng không khí. Để kiểm tra độ tin cậy của đầu nối, nó tạo ra một bầu không khí công nghiệp có thể lặp lại bên trong phòng làm việc.
Ô nhiễm công nghiệp thực sự hiếm khi do một gas gây ra. Một đầu nối được lắp đặt trong nhà máy xử lý nước thải, xưởng hóa chất hoặc hộp điều khiển ngoài trời có thể phải đối mặt với sự pha trộn của xe đạp nhiệt độ, độ ẩm, độ ẩm và nhiệt độ.
Một buồng thử nghiệm khí hỗn hợp có thể giới thiệu nhiều loại khí ở tỷ lệ được kiểm soát trong khi vẫn giữ độ ẩm và nhiệt độ ổn định. Để kiểm tra độ tin cậy của đầu nối công nghiệp, điều này gần với tiếp xúc với trường hơn là kiểm tra khí đơn. Nó cho phép các kỹ sư so sánh vật liệu, độ dày mạ, thiết kế niêm phong, kết cấu tiếp xúc và phương pháp lắp ráp Cáp dưới cùng một cấu hình ứng suất.
So với các thử nghiệm một yếu tố như phun muối hoặc tiếp xúc với độ ẩm, thử nghiệm khí hỗn hợp thể hiện tốt hơn các cơ chế ăn mòn kết hợp được tìm thấy trong môi trường công nghiệp.
Thử nghiệm đầu nối đáng tin cậy bắt đầu với các thông số được xác định rõ phù hợp với môi trường ứng dụng thực tế và yêu cầu sản phẩm.
Các khí thử nghiệm phổ biến bao gồm h₂s, so₂, no₂ và cl₂. Buồng thử nghiệm khí hỗn hợp công nghiệp LIB hỗ trợ kiểm tra ăn mòn khí đơn và hỗn hợp với điều khiển kênh khí độc lập.
Các điều kiện thử nghiệm điển hình bao gồm:
Thông số | Phạm vi thử nghiệm điển hình hoặc cài đặt |
Nồng độ so₂ | 100-500 ppb ± 20 ppb, có thể điều chỉnh |
Nồng độ h₂s | 10-100 ppb ± 20 ppb, có thể điều chỉnh |
Nồng độ không | 200 ppb ± 20 ppb, có thể điều chỉnh |
Nồng độ cl₂ | 10-20 ppb ± 5 ppb, có thể điều chỉnh |
Phạm vi nhiệt độ | 15 ℃-80 ℃ |
Phạm vi độ ẩm | 30%-98% RH |
Tốc độ thay đổi không khí | 3-10 lần/h |
Khi áp dụng tiêu chuẩn IEC 60068-2-60, các khí quyển thử nghiệm như 25 ℃-30 ℃, 70%-75% RH và nồng độ khí ppb được xác định thường được sử dụng. Thời gian thử nghiệm tiêu chuẩn dao động từ 4 đến 21 ngày tùy thuộc vào mức độ nghiêm trọng.
Trong thử nghiệm khí hỗn hợp, độ ẩm và luồng không khí ảnh hưởng trực tiếp đến tính nhất quán ăn mòn. Hầu hết các thử nghiệm đầu nối công nghiệp sử dụng 70%-75% RH, trong khi độ ẩm cao hơn có thể được chọn cho các điều kiện khắc nghiệt hơn.
Tỷ lệ trao đổi không khí ổn định (3-10 lần/h) đảm bảo phân phối khí đồng đều và cải thiện độ lặp lại thử nghiệm trên các mẫu.
Thời gian thử nghiệm phụ thuộc vào mục đích xác thực:
Chu kỳ ngắn: Kiểm tra và so sánh vật liệu
10-14 ngày: xác minh thiết kế
21 ngày: đánh giá độ tin cậy cao
Cả hai điều kiện giao phối và không giao phối đều có thể được kiểm tra. Tiếp xúc không kết hợp tập trung vào ăn mòn tiếp xúc trực tiếp, trong khi thử nghiệm giao phối đánh giá độ ổn định chức năng sau khi lắp ráp.
Quy trình thử nghiệm có cấu trúc đảm bảo kết quả phản ánh hiệu suất thực tế thay vì chỉ tiếp xúc trong phòng thí nghiệm.
Các cụm đầu nối, đầu cuối, vỏ và dây cáp phải được ghi lại đầy đủ trước khi thử nghiệm. Các giá trị điện ban đầu (điện trở tiếp xúc, điện trở cách điện) và điều kiện thị giác phải được ghi lại.
Các mẫu phải được định vị để tránh tiếp xúc với nhau và phiếu giảm giá tham khảo (chẳng hạn như đồng) có thể được sử dụng để xác minh mức độ ăn mòn.
Chương trình nồng độ khí, nhiệt độ, độ ẩm, luồng không khí và thời gian theo tiêu chuẩn thử nghiệm hoặc Thông số kỹ thuật của khách hàng.
Điều kiện ví dụ:
30 ℃, 70% RH, h₂s 10 ppb, no₂ 200 ppb, cl₂ 10 ppb, so₂ 100 ppb
Để thử nghiệm IEC 60068-2-60, cần ghi lại khả năng truy xuất nguồn gốc đầy đủ các thông số (mức khí, dung sai, luồng không khí và thời gian) trong báo cáo.
Nồng độ khí ổn định, nhiệt độ và độ ẩm là rất quan trọng cho kết quả lặp lại. Một hệ thống đáng tin cậy đòi hỏi phải kiểm soát khí chính xác, luồng không khí đồng đều và theo dõi liên tục.

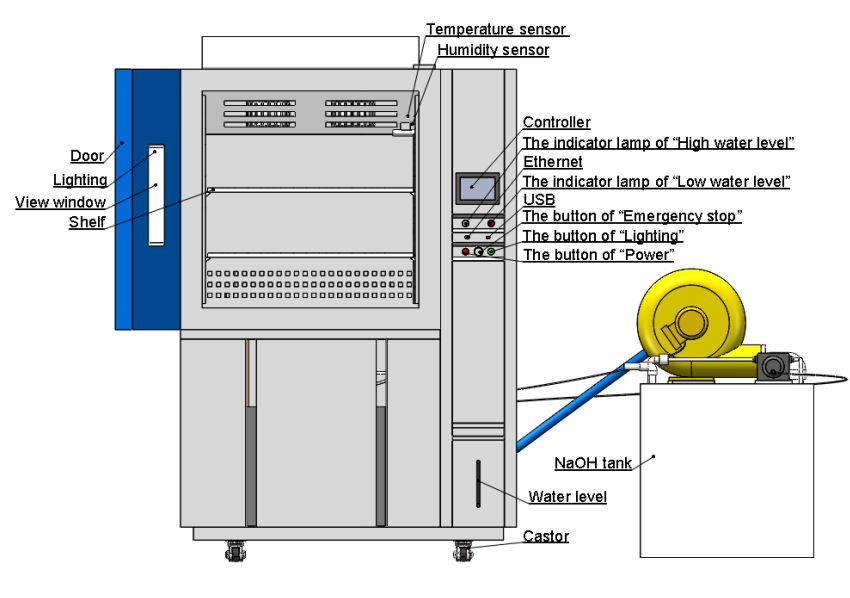

Buồng kiểm tra khí hỗn hợp công nghiệp LIB có cảm biến khí độc lập, lưu thông không khí ly tâm, Bộ điều khiển lập trình, kết nối Ethernet/PC và thiết kế phòng làm việc sus316 chống ăn mòn để đảm bảo hoạt động ổn định lâu dài.
Sau khi tiếp xúc, mẫu phải được ổn định trước khi đo. Các kỹ sư thường so sánh dữ liệu trước và sau thử nghiệm để đánh giá thay đổi hiệu suất.
Kiểm tra chính bao gồm:
Thay đổi điện trở tiếp xúc
Điện trở cách điện
Liên tục điện
Quan sát ăn mòn bề mặt
Phân tích tình trạng mạ
Kiểm tra vi cấu trúc
Lực giao phối/unmating
Con dấu và toàn vẹn nhà ở
Tiêu Chí chấp nhận cuối cùng phải được xác định theo loại ứng dụng đầu nối, đặc biệt là giữa đầu nối nguồn và tín hiệu.
Dữ liệu thử nghiệm nên trả lời một câu hỏi thực tế: Đầu nối có thể vẫn hoạt động an toàn và nhất quán sau khi tiếp xúc với khí ăn mòn không?
Thay đổi điện trở tiếp xúc thường là điểm dữ liệu đầu tiên. Đầu nối có thể vượt qua nếu Mức Tăng điện trở vẫn nằm trong giới hạn đã thỏa thuận và không xảy ra mạch hở không liên tục. Điện trở cách điện và hiệu suất điện môi cũng có thể được kiểm tra khi Đầu nối được sử dụng trong các thiết bị điện áp cao hơn.
Đối với đầu nối tín hiệu, ngay cả sự xuống cấp bề mặt nhỏ cũng có thể gây ra tiếng ồn. Đối với đầu nối nguồn, sự ăn mòn có thể làm tăng nhiệt tại điểm tiếp xúc. Báo cáo thử nghiệm phải bao gồm các giá trị ban đầu, giá trị Cuối cùng, thay đổi điện trở, tình trạng thị giác và bất kỳ sự kiện bất thường nào trong quá trình phơi sáng.
Kiểm tra vật lý giúp giải thích kết quả điện. Màng tối, sản phẩm ăn mòn màu xanh lá cây, cặn trắng, rỗ, tấn công cạnh hoặc vết nứt mạ có thể chỉ ra điểm yếu của vật liệu hoặc quá trình. Kiểm tra bằng kính hiển vi có thể cho thấy sự ăn mòn ở lỗ chân lông, vết trầy xước, đường nối uốn hoặc kim loại cơ bản tiếp xúc.
Nếu hai thiết kế đầu nối hiển thị các giá trị điện trở tương tự nhau nhưng một thiết bị bị ăn mòn rõ rệt, Thiết kế sạch hơn có thể an toàn hơn khi sử dụng lâu dài.
Đối với các nhà sản xuất đầu nối và Nhà cung cấp thiết bị công nghiệp, khả năng buồng ảnh hưởng trực tiếp đến chất lượng thử nghiệm.
Buồng thử nghiệm khí hỗn hợp LIB hỗ trợ điều khiển mức ppb của so₂, h₂s, no₂ và cl₂. Mỗi kênh khí có thể được theo dõi và điều khiển độc lập, giúp kiểm tra khí hỗn hợp có thể lặp lại theo lô.

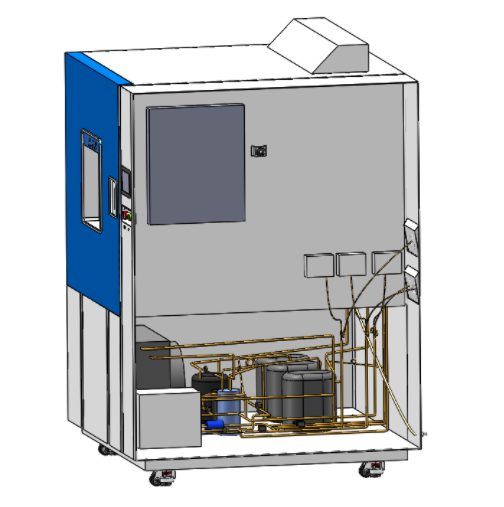

Buồng bao gồm 15 ℃-80 ℃ và 30%-98% RH, với biến động nhiệt độ ± 0.5 ℃, độ lệch nhiệt độ ± 2.0 ℃ và độ lệch độ ẩm ± 2.5% RH. Điều này cho phép kiểm tra đầu nối kết hợp tiếp xúc với chất ô nhiễm với ứng suất Độ ẩm ổn định.
Kiểm tra khí ăn mòn đòi hỏi phải vận hành an toàn. Buồng bao gồm ống xả khí, khóa cửa điện từ, bảo vệ quá nhiệt, bảo vệ quá dòng, bảo vệ thiếu nước, bảo vệ đốt khô máy tạo độ ẩm và bảo vệ chống rò rỉ đất. Những tính năng này rất quan trọng đối với các thử nghiệm dài sử dụng khí độc hại hoặc ăn mòn.
Bộ điều khiển lập trình và kết nối PC hỗ trợ các chương trình kiểm tra lặp lại, xử lý dữ liệu và kiểm tra phơi sáng lâu dài. Đối với các nhà sản xuất chạy xác nhận R & D và kiểm soát chất lượng, độ lặp lại thường quan trọng như công suất buồng.
Công nghiệp LIBCung cấp các buồng thử nghiệm môi trường để chống ăn mòn, khí hậu, bụi, xâm nhập nước và kiểm tra thời tiết, hỗ trợ xác minh độ tin cậy công nghiệp trên nhiều ngành công nghiệp.
Đối với khách hàng thử nghiệm các đầu nối thiết bị công nghiệp, LIB cung cấp nhiều hơn một thân buồng. Công ty có thể hỗ trợ lựa chọn buồng, cấu hình khí, thảo luận điều kiện thử nghiệm và nhu cầu vận hành lâu dài. Buồng thử nghiệm khí hỗn hợp của nó phù hợp cho các linh kiện điện tử, vật liệu kim loại, cụm công nghiệp, mẫu đầu nối và các sản phẩm khác cần dữ liệu chống ăn mòn trước khi sử dụng tại hiện trường.
LIB Industry không chỉ cung cấp các buồng thử nghiệm khí hỗn hợp tiên tiến mà còn đảm bảo hỗ trợ khách hàng lâu dài vớiBảo hành 3 năm và dịch vụ kỹ thuật trọn đời. Nhóm của chúng tôi hỗ trợ hướng dẫn cài đặt, đào tạo vận hành và tư vấn kỹ thuật liên tục để giúp bạn duy trì hiệu suất kiểm tra ổn định và đáng tin cậy trong suốt vòng đời của thiết bị.
Kiểm tra khí hỗn hợp kiểm tra cách các đầu nối thiết bị công nghiệp phản ứng với các loại khí ăn mòn như h₂s, so₂, no₂ và cl₂ dưới độ ẩm và nhiệt độ được kiểm soát. Nó giúp tiết lộ sự ăn mòn tiếp xúc, tăng điện trở, hư hỏng mạ và mất ổn định tín hiệu trước khi đầu nối được sử dụng trong môi trường khắc nghiệt.
Các loại khí phổ biến bao gồm Hydro sunfua, sulfur dioxide, Nitơ dioxide và clo. Tùy thuộc vào ứng dụng, Amoniac hoặc các loại khí khác cũng có thể được sử dụng. Để kiểm tra độ tin cậy của đầu nối, nồng độ khí thường được kiểm soát ở mức ppb.
Ăn mòn tạo ra màng hoặc cặn trên bề mặt tiếp xúc kim loại. Các lớp này có thể làm giảm độ dẫn điện và tăng điện trở tiếp xúc. Trong các mạch tín hiệu dòng điện thấp, ngay cả một sự thay đổi điện trở nhỏ cũng có thể gây ra số đọc không ổn định hoặc lỗi liên tục.
Các ngành công nghiệp thường cần thử nghiệm này bao gồm tự động hóa công nghiệp, thiết bị điện, vận tải, máy móc khai thác mỏ, xử lý nước thải, viễn thông, thiết bị hàng Hải, xử lý hóa chất và hệ thống điện tử ngoài trời.
