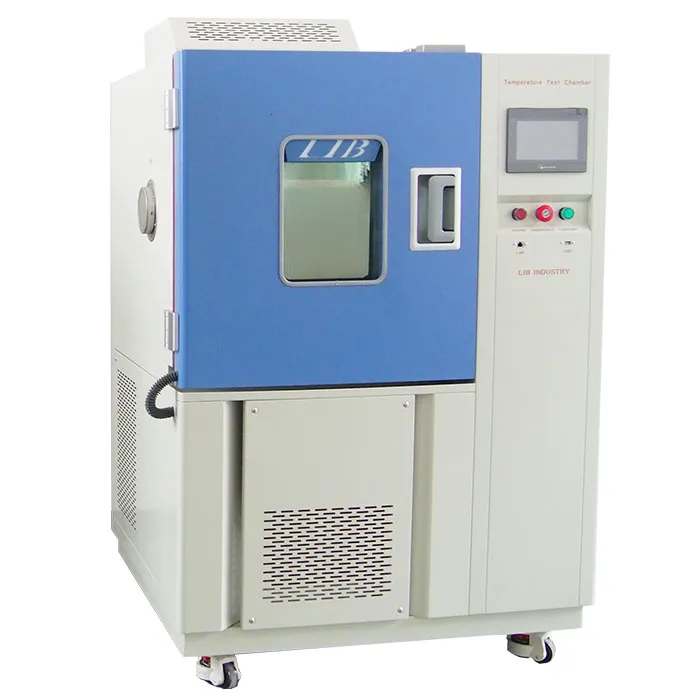

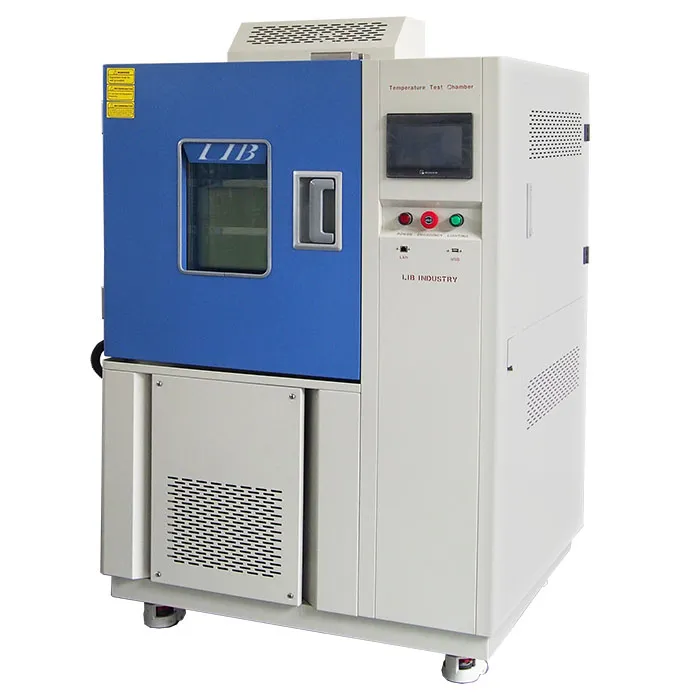

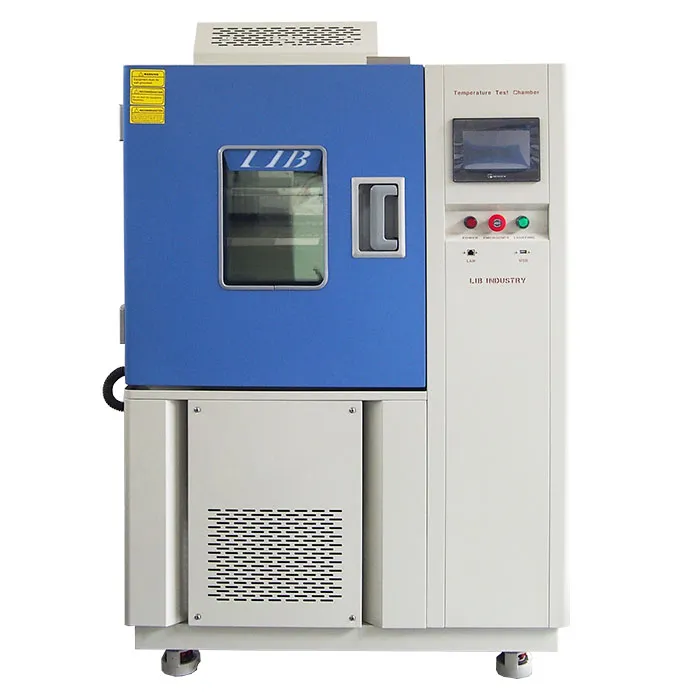

JESD22-A104 Buồng thử chu kỳ nhiệt độ

Buồng thử nghiệm chu kỳ nhiệt JESD22-A104 cho kiểm tra độ tin cậy bán dẫn

Buồng thử nghiệm chu kỳ nhiệt JESD22-A104 của LIB Industry được thiết kế cho các thiết bị bán dẫn, linh kiện điện tử, cụm lắp ráp PCB và kiểm tra độ tin cậy của thiết bị điện tử ô tô. Các buồng chu kỳ nhiệt mô phỏng ứng suất nhiệt lặp đi lặp lại để phát hiện hiện tượng mỏi mối hàn, nứt vỏ, tách lớp và các chế độ hỏng hóc khác trước khi sản phẩm ra thị trường.

✔ Tuân thủ 100% các điều kiện A–M của JESD22-A104
✔ Tốc độ tăng nhiệt lên đến 10°C/phút–15°C/phút
✔ Biến động nhiệt độ ≤ ±0,5°C
✔ Độ đồng đều nhiệt độ ≤ ±2,0°C
✔ Dải nhiệt độ từ -70°C đến +150°C

Hỗ trợ các yêu cầu thử nghiệm JESD22-A104, AEC-Q100 và IEC 60068-2-14, buồng thử nghiệm LIB cung cấp chu kỳ nhiệt chính xác, lặp lại cho việc định tính và xác nhận độ tin cậy của bán dẫn.


Các mẫu tiêu chuẩn: TR5-100, TR5-225, TR5-500, TR5-800, TR5-1000 và nhiều mẫu tùy chỉnh khác.

Điều Kiện Thử Nghiệm JESD22-A104 Được Hỗ Trợ Đầy Đủ

Buồng chu trình nhiệt của LIB Industry được thiết kế để hỗ trợ đầy đủ các cấu hình nhiệt độ quy định trong JESD22-A104, cho phép người dùng dễ dàng chuyển đổi giữa các điều kiện thử nghiệm khác nhau theo yêu cầu sản phẩm. Hỗ trợ các điều kiện JESD22-A104 từ A đến M.

Điều kiện

Nhiệt độ thấp

Nhiệt độ cao

Ứng dụng điển hình

A

-55°C (+0/-10°C)

+85°C (+10/-0°C)

Điện tử tiêu dùng, IC thương mại

B

-55°C (+0/-10°C)

+125°C (+10/-0°C)

Linh kiện công nghiệp, điện tử ô tô thông thường

C

-65°C (+0/-10°C)

+150°C (+10/-0°C)

Hàng không vũ trụ, quân sự, thiết bị bán dẫn độ tin cậy cao

G

-40°C (+0/-10°C)

+125°C (+10/-0°C)

Điện tử ô tô (AEC-Q100 / AEC-Q200)

H

-55°C (+0/-10°C)

+175°C (+10/-0°C)

Chất bán dẫn công suất nhiệt độ cao và thiết bị điện tử tiên tiến

Buồng chu trình nhiệt hỗ trợ các cấu hình chu trình nhiệt có thể lập trình với tốc độ tăng/giảm nhiệt, thời gian dừng và số chu kỳ tùy chỉnh. Các thông số thử nghiệm có thể được cấu hình để đáp ứng các yêu cầu của JESD22-A104 dựa trên khối lượng mẫu thử, tải nhiệt và mục tiêu đánh giá chất lượng.


Tại Sao Nên Chọn LIB Industry Để Thử Nghiệm JESD22-A104?

Dải Nhiệt Độ Rộng

Các dải nhiệt độ có sẵn:

  • -20°C đến +150°C

  • -40°C đến +150°C

  • -70°C đến +150°C Phù hợp với mọi điều kiện thử nghiệm JESD22-A104.

Kiểm Soát Nhiệt Độ Chính Xác

  • Biến động nhiệt độ: ±0.5°C

  • Sai lệch nhiệt độ: ±2.0°C

  • Phân phối luồng khí đồng đều Đảm bảo mọi mẫu thử đều chịu cùng một ứng suất nhiệt trong suốt quá trình thử nghiệm kéo dài.

Vận Hành Liên Tục Đáng Tin Cậy

Các chương trình đánh giá chất lượng bán dẫn thường yêu cầu thử nghiệm trong vài tuần.

Buồng thử của LIB có các đặc điểm:

  • Buồng làm việc bằng thép không gỉ SUS304

  • Hệ thống làm lạnh công nghiệp

  • Quạt tuần hoàn tuổi thọ cao

  • Khả năng vận hành liên tục Được thiết kế để thử nghiệm độ tin cậy kéo dài mà không bị gián đoạn.

Cấu Hình Nhiệt Có Thể Lập Trình

Bộ điều khiển màn hình cảm ứng cho phép người dùng tạo các cấu hình chu trình nhiệt tùy chỉnh bao gồm:

  • Kiểm soát tốc độ tăng/giảm nhiệt

  • Kiểm soát thời gian dừng

  • Đếm chu kỳ

  • Vận hành tự động

  • Ghi dữ liệu

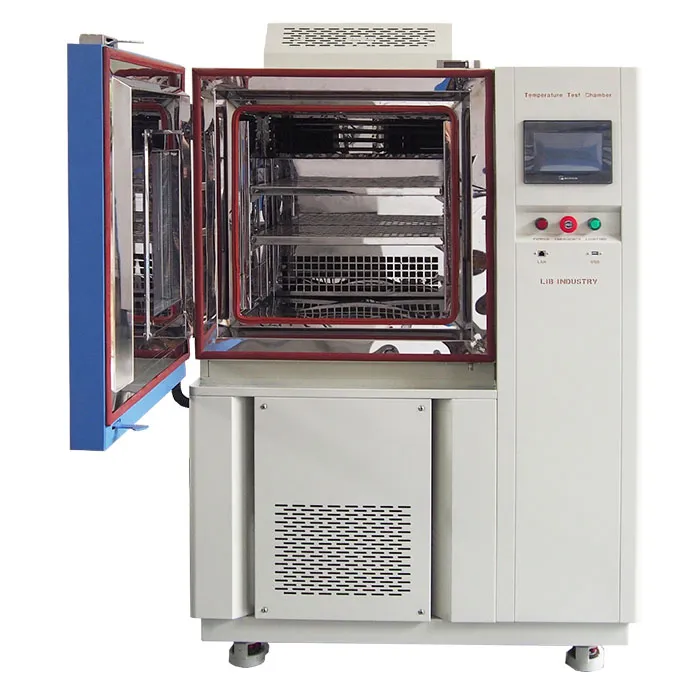

Buồng Thử Bằng Thép Không Gỉ


Hệ Thống Làm Lạnh Hiệu Quả


Cổng Dẫn Cáp Kín


Hệ Thống Tuần Hoàn Luồng Khí Đồng Đều


Thông Số Kỹ Thuật Của Buồng Chu Trình Nhiệt JESD22-A104

Model

TR5-100

TR5-225

TR5-500

TR5-800

TR5-1000

Kích thước bên trong (mm)

400*500*500

500*600*750

700*800*900

800*1000*1000

1000*1000*1000

Kích thước tổng thể (mm)

900*1050*1620

1000*1140*1870

1200*1340*2020

1300*1540*2120

1500*1540*2140

Thể tích bên trong

100L

225L

500L

800L

1000L

Tải nhiệt

1000W



Dải nhiệt độ

A: -20℃ ~ +150℃

B: -40℃ ~ +150℃

C: -70℃ ~ +150℃

Biến động nhiệt độ

± 0.5℃

Sai lệch nhiệt độ

± 2.0℃

Tốc độ làm lạnh

10℃/phút (15℃/phút)

Tốc độ làm nóng

10℃/phút (15℃/phút)

Bộ điều khiển

Bộ điều khiển màn hình cảm ứng LCD màu có thể lập trình, giao diện đa ngôn ngữ, Ethernet, USB

Hệ thống làm lạnh

Hệ thống làm lạnh nén cơ học

Vật liệu bên ngoài

Thép tấm phủ bảo vệ

Vật liệu bên trong

Thép không gỉ SUS304

Nguồn điện

380V

Độ ồn tối đa

65 dBA


Các Ứng Dụng Của Chu Trình Nhiệt JESD22-A104

Thử nghiệm chu trình nhiệt JESD22-A104 được sử dụng rộng rãi trong các ngành công nghiệp bán dẫn, ô tô và điện tử để đánh giá độ tin cậy của sản phẩm dưới ứng suất nhiệt lặp đi lặp lại.

Thiết bị bán dẫn

BGA, QFN, CSP, bao bì IC

Điện tử ô tô

ECU, ADAS, cảm biến, BMS

Điện tử công suất

IGBT, MOSFET, thiết bị SiC, bộ biến đổi công suất

Hệ thống điện tử

Các cụm bảng mạch in, thiết bị truyền thông, điện tử công nghiệp và tiêu dùng

Tất cả thiết bị thử nghiệm của LIB đều được hỗ trợ bởiBảo hành 3 năm và dịch vụ kỹ thuật trọn đời, đảm bảo độ tin cậy lâu dài và hỗ trợ hậu mãi toàn cầu.

Liên hệ LIB Industry để được cấu hình phù hợp cho các yêu cầu JESD22-A104 hoặcthử nghiệm sốc nhiệt.
