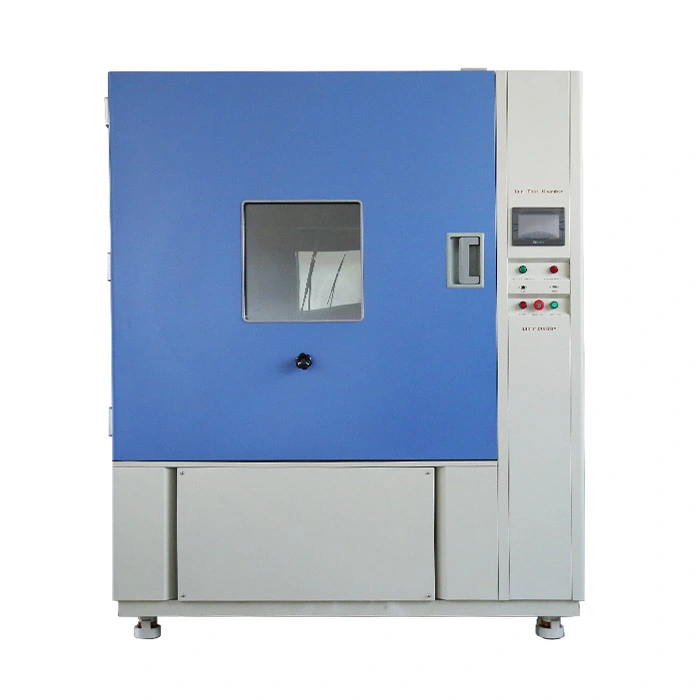

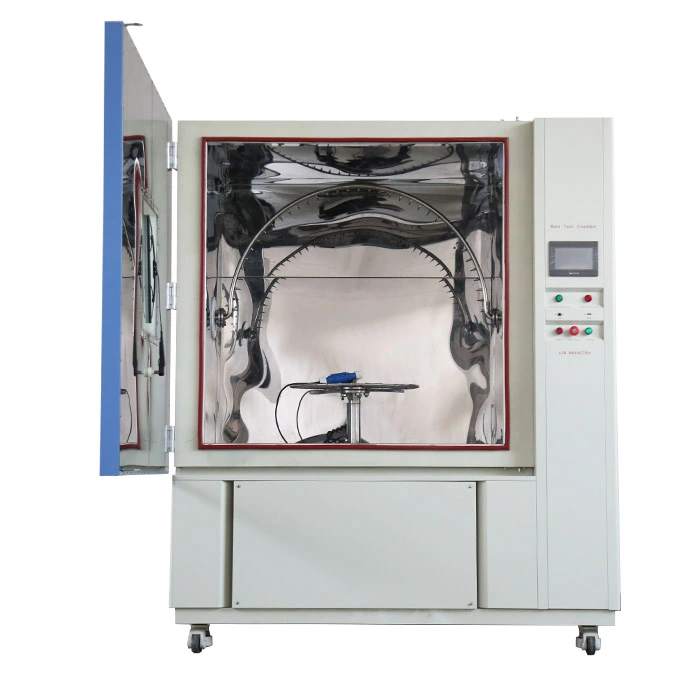

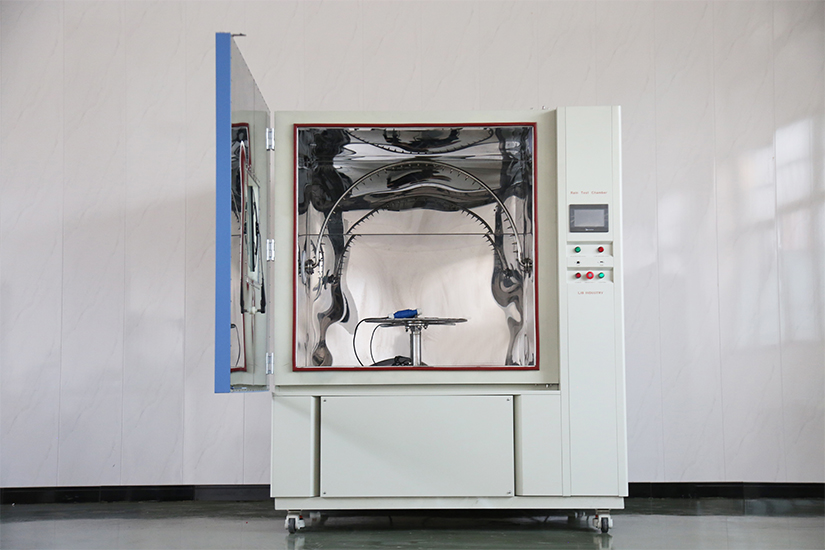

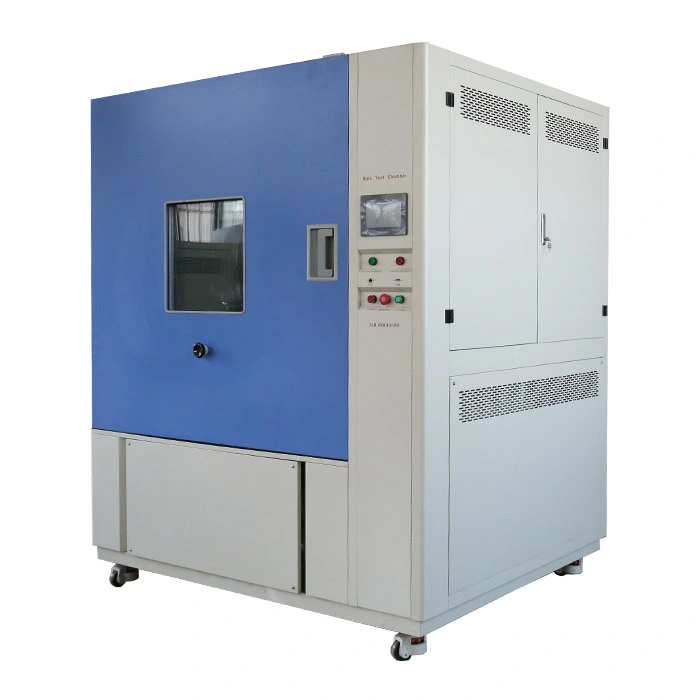

Thiết bị kiểm tra IPX4

Name: Thiết bị kiểm tra IPX4
Brand: Xi'an LIB Environmental Simulation Industry

Thiết bị kiểm tra IPX4 theo tiêu chuẩn IEC 60529, ISO 20653 và các tiêu chuẩn khác, được sử dụng để kiểm tra hiệu suất chống nước của sản phẩm, mô phỏng mưa, phun nước và các giọt nước khác thông qua sự xoay của ống dao động, để nước từ các góc độ khác nhau đến sản phẩm thử nghiệm.

Bán kính dao động là 400mm/600mm/800mm tùy chọn. Thiết bị kiểm tra IPX4 có thể thực hiện các thử nghiệm IPX3 IPX4.

Mẫu: R-800C, R-1200C

Tiêu chuẩn: GJB 150.8-86, ISO 20653, IEC 60529, UL 50e, UL 1598, UL 153, ul1573, UL 60950-1, IPX3, IPX4

Tính năng và lợi ích của thiết bị kiểm tra IPX4

1. vỏ là tấm thép A3, bề mặt được phun và sơn, đẹp và chống hơi nước; phòng làm việc bên trong và bàn xoay được làm bằng tấm thép không gỉ SUS304, không dễ bị rỉ sét.

2. TheORải rácCó thể chọn bán kính ống, 400mm, 600mm, v. v. Khẩu độ nhỏ giọt có Ø 0, 4mm, Ø 0, 8mm tùy chọn, góc vòi phun là 180 ° vàORải rácGóc là 350 ° và các thông số khác có thể được điều chỉnh linh hoạt theo nhu cầu thử nghiệm cụ thể.

3. Thiết bị đi kèm với bể chứa nước, có thể tự động lưu thông nước, nước, mức độ tự động hóa cao, vận hành dễ dàng, có thể nhanh chóng hoàn thành quy trình kiểm tra, nâng cao hiệu quả kiểm tra.

4. Được sử dụng rộng rãi trong các sản phẩm điện tử, thiết bị truyền thông, thiết bị gia dụng, phụ tùng ô tô, đèn và các sản phẩm khác kiểm tra hiệu suất chống thấm nước, để đáp ứng nhu cầu thử nghiệm của các ngành công nghiệp và lĩnh vực khác nhau.

Thông số kỹ thuật của thiết bị kiểm tra IPX4

Mô hình	R-800C	R-1200C
Kích thước bên trong (mm)	900950950	130013501370
Kích thước tổng thể (mm)	118014201920	154018202200
Khối lượng hữu ích (L)	810	2400
Bán kính ống dao động	400mm	600mm
Đường kính lỗ phun	Φ0,4mm
Khoảng cách lỗ	50mm
Góc xoay của ống dao động	0 ~ ± 180 ° (có thể điều chỉnh)
Tốc độ quay bàn xoay	1R/phút (điều chỉnh tốc độ)
Kiểm soát áp suất nước	Lưu lượng kế
Bộ điều khiển	Bộ điều khiển màn hình cảm ứng LCD màu lập trình, kết nối Ethernet
Hệ thống cấp nước	Bể nước, bơm tăng áp, cấp nước tự động, hệ thống lọc nước
Thiết bị an toàn	Bảo vệ quá nhiệt; bảo vệ quá dòng; Bảo vệ thiếu nước; chống rò rỉ đất; bảo vệ trình tự pha
Vật liệu ngoại thất	Tấm thép có lớp phủ bảo vệ
Vật liệu nội thất	Thép không gỉ SUS304
Cửa sổ quan sát	Kính cách nhiệt hai lớp có cần gạt nước

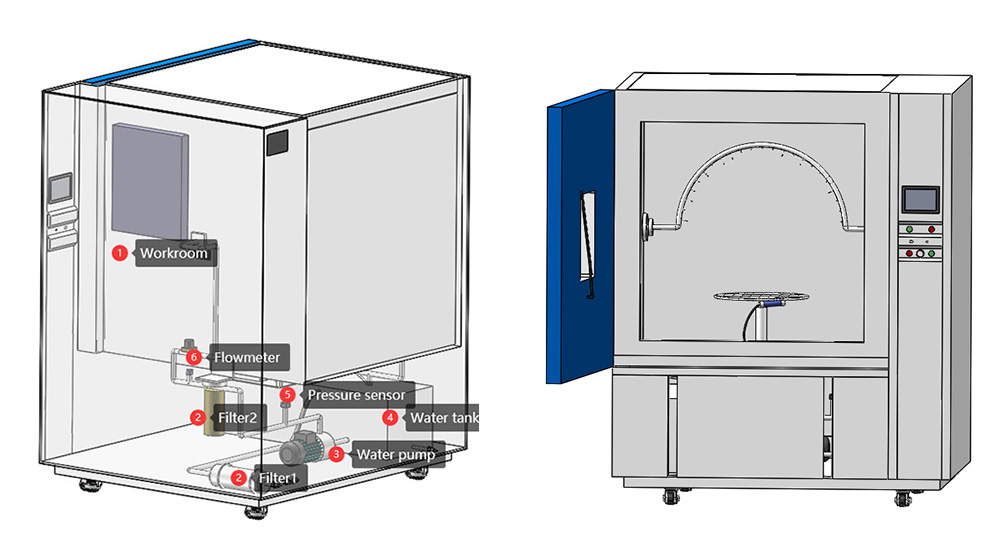

Cấu hình của thiết bị kiểm tra IPX4

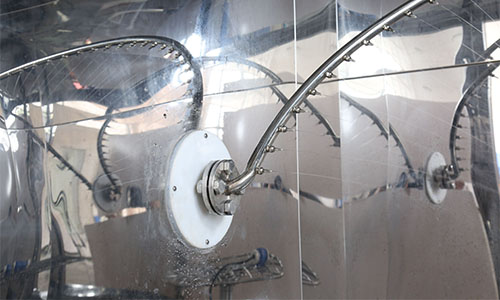

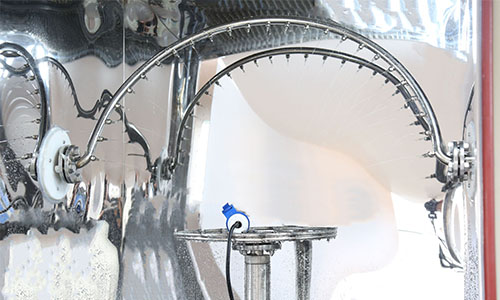

① Phòng làm việc	Phòng làm việc và bàn xoay bên trong được làm bằng tấm thép không gỉ SUS304 để chống gỉ. CáiO rải rácThông số kỹ thuật bán kính ống là r200mm, r400mm, r600mm, v. v... đường kính trong của ống con lắc là φ15mm để đảm bảo dòng nước ổn định đi qua. Kích thước của lỗ thông hơi có đường kính 0.4mm, và có thể chọn lỗ thông hơi 0.8mm. Góc của vòi phun là 120 ° trong khi thử nghiệm IPX3 và 180 ° trong khi thử nghiệm IPX4. Vòi phun sử dụng một cấu trúc có thể tháo rời để dễ dàng làm sạch hoặc thay thế, và một phần của vòi phun cũng được nhúng với bóng để dễ dàng điều chỉnh góc phun. Được trang bị cửa sổ trong suốt và Đèn LED để dễ dàng quan sát các điều kiện thử nghiệm.
② Bộ lọc	Bộ lọc có độ chính xác cao tiêu chuẩn có thể lọc các tạp chất 0.03mm một cách hiệu quả, ngăn chặn lỗ thông hơi và phần tử bộ lọc được thay đổi mỗi năm một lần.
③ Bể nước	Nó sử dụng phương pháp tuần hoàn nước, được trang bị cảm biến mức chất lỏng, có thể tự động kiểm soát lượng nước và có hệ thống phát hiện và bảo vệ Báo động mực nước thấp.

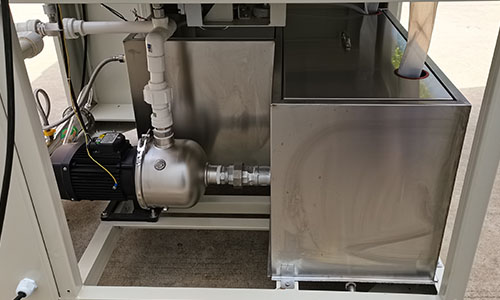

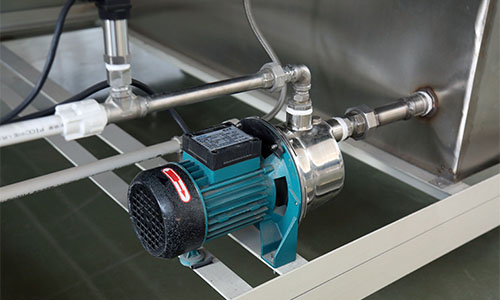

④ Máy bơm nước	Một thành phần quan trọng để cung cấp năng lượng tia nước, Máy bơm có thể đạt tốc độ dòng chảy 2,6L/phút ± 5 trong các thử nghiệm IPX4. Có chức năng điều khiển nước tự động.

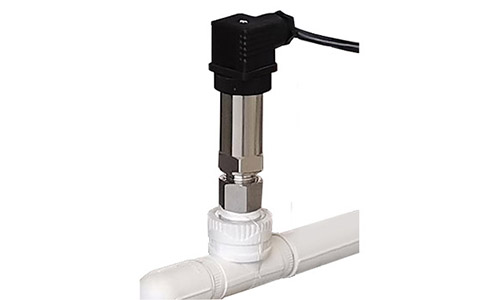

⑤ Cảm biến áp suất	Được sử dụng để theo dõi áp suất phun nước trong thời gian thực để đảm bảo áp suất phun nước nằm trong phạm vi yêu cầu của thử nghiệm ipx4 để đảm bảo độ chính xác và độ tin cậy của kết quả thử nghiệm.

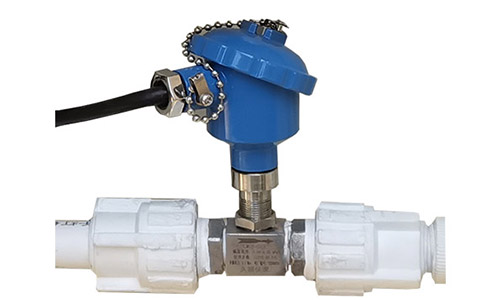

Lưu lượng kế	Tốc độ dòng chảy của IPX3 là cần thiết để đạt 1.8L/phút ± 5, và tốc độ dòng chảy của IPX4 là cần thiết để đạt 2.6L/phút ± 5.
