Ipx9k là tiêu chuẩn đánh giá chống nước thường được sử dụng để đánh giá hiệu suất chống nước của vỏ sản phẩm.
Trong tiêu chuẩn này, "IP" biểu thị Mức độ bảo vệ (bảo vệ chống xâm nhập), "x" biểu thị mức độ chống bụi (thường có 6 mức độ chống bụi như ip12x, ip34x, ip56x) và "9K" thể hiện mức chống nước thứ chín.
Kiểm tra cấp độ chống nước ipx9k được thực hiện bằng cách phun vỏ bằng nước chảy ra qua vòi kiểm tra tiêu chuẩn. Và nhiệt độ nước nên được duy trì ở mức (80 ± 5) ℃ khi vỏ được kiểm tra khả năng chống thấm. Các góc phun nước là 0 °, 30 °, 60 °, 90 °.
Các tiêu chuẩn liên quan tuân theo bao gồm ISO 16750-1-2006 (yêu cầu chung về điều kiện môi trường và thử nghiệm thiết bị điện và điện tử cho phương tiện giao thông đường bộ), ISO 20653 (Mã IP lớp bảo vệ Phương Tiện Giao Thông Đường Bộ-Bảo vệ thiết bị điện chống lại vật lạ, nước và tiếp xúc), GMW 3172 (2007) (yêu cầu chung đối với môi trường xe, Độ tin cậy và hiệu suất), VW 80106-2008 (điều kiện thử nghiệm chung cho các linh kiện điện và điện tử trong vỏ tự động), QC/T 417.1 (2001) (đầu nối dây nịt ô tô Phần 1 IEC 60529 mã phân loại bảo vệ vỏ bọc điện (IP)), v. v.
Buồng thử nghiệm chống nước ipx9kCó thể mô phỏng môi trường nước phun nhiệt độ cao và áp suất cao và đánh giá hiệu suất chống thấm nước của vỏ sản phẩm. Bài viết này sẽ thảo luận về hai loại buồng thử nghiệm chống nước phổ biến ipx9k, đó là buồng thử nghiệm chống nước ipx9k loại buồng và buồng thử nghiệm chống nước ipx9k không có nhà ở, và phân tích chi tiết và so sánh từ nguyên tắc làm việc, đặc điểm cấu trúc, kịch bản ứng dụng, ưu điểm và nhược điểm của chúng.
Buồng thử nghiệm chống nước ipx9k dựa trên tiêu chuẩn xếp hạng chống nước ipx9k. Tiêu chuẩn yêu cầu thiết bị kiểm tra có thể tạo ra nhiệt độ cao (khoảng 88 ° C), nước phun áp suất cao (8-10 Mpa), từ các góc độ khác nhau để tác động đến mẫu thử, thời lượng 30 giây.
Buồng thử nghiệm chống nước ipx9k sử dụng hệ thống sưởi ấm và bơm áp suất cao tạo thành luồng phản lực tốc độ cao thông qua một vòi phun đặc biệt. Đồng thời, nhiệt độ, áp suất, góc phun và thời gian của dòng nước được điều chỉnh chính xác thông qua hệ thống điều khiển để đáp ứng các yêu cầu kiểm tra của tiêu chuẩn ipx9k.

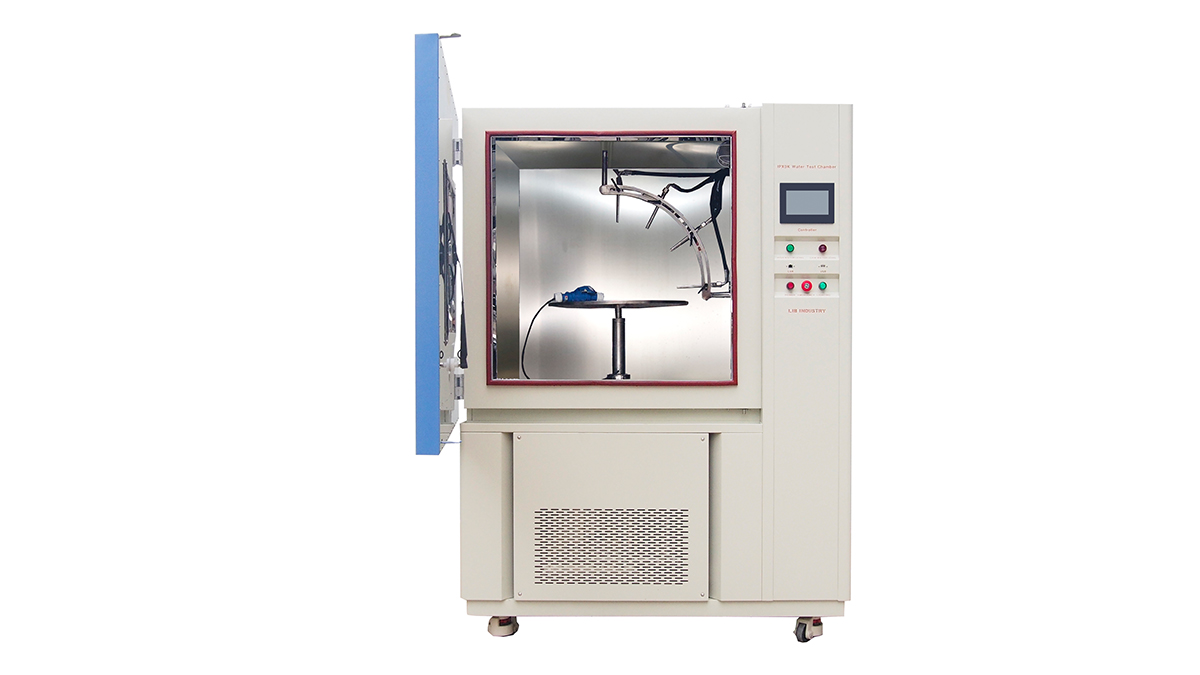

(1) Đặc điểm cấu trúc
Bước 1: vỏ
Vỏ ngoài của buồng thử nghiệm chống nước ipx9k được làm bằng thép tấm với lớp phủ bảo vệ. Sau khi phun sơn xử lý có khả năng chống gỉ và ăn mòn tốt.
Bước 2. Buồng bên trong
Khoang bên trong và bàn xoay thường được làm bằng tấm thép không gỉ SUS304, có thể chịu được tác động của nhiệt độ cao và Lưu lượng nước áp lực cao, và không dễ bị rỉ sét, để đảm bảo hoạt động ổn định lâu dài của buồng thử nghiệm.
Bước 3: bể nước
Nó đi kèm với một bể chứa nước, nằm ở dưới cùng của bể thử nghiệm và lưu thông nước. Bình chứa nước được trang bị van bi phao mực nước, có thể tự động kiểm soát lượng nước và phát hiện báo động mực nước thấp để tránh Máy bơm nước bị hỏng.
Bước 4. Cửa sổ quan sát và ánh sáng
Cửa được cung cấp với một cửa sổ quan sát trong suốt, được làm bằng kính cường lực để thuận tiện cho việc quan sát. Đèn LED được lắp đặt trong vỏ để đảm bảo có thể nhìn thấy rõ trong quá trình thử nghiệm.
Bước 5. Hệ thống điều khiển
Sử dụng PLC màn hình cảm ứng làm hệ thống điều khiển lõi, giao diện vận hành trực quan và đơn giản, dễ cài đặt các thông số kiểm tra và theo dõi quá trình kiểm tra.
(2) ưu điểm
1. Độ ổn định cao
Do cấu trúc ổn định và sự lựa chọn tuyệt vời của các thành phần, nó có thể duy trì hiệu suất ổn định trong sử dụng lâu dài và giảm xác suất thất bại.
2. Độ chính xác kiểm tra cao
Hệ thống điều khiển chính xác và vòi phun chất lượng cao đảm bảo độ chính xác của nhiệt độ, áp suất và góc phun & NBSP; của Lưu lượng nước, do đó cải thiện độ tin cậy của kết quả thử nghiệm.
3. An ninh tốt
Các thiết bị bảo vệ an toàn hoàn hảo, chẳng hạn như bảo vệ quá tải, bảo vệ rò rỉ, v. v., có thể đảm bảo hiệu quả sự an toàn của người vận hành.
(1) tình huống ứng dụng
1. Kiểm tra tại chỗ
Đối với một số thiết bị hoặc sản phẩm lớn không thể di chuyển, buồng thử nghiệm không có vỏ có thể được mang đến trang web để thử nghiệm để cải thiện sự tiện lợi của việc phát hiện.
2. điểm phát hiện tạm thời
Trong một số địa điểm thử nghiệm tạm thời, chẳng hạn như khu triển lãm, công trường xây dựng ngoài trời, v. v., các buồng thử nghiệm không có nhà ở có thể được triển khai nhanh chóng và đưa vào sử dụng.
3. dịch vụ cho thuê
Nó có thể được sử dụng làm thiết bị cho thuê để cung cấp dịch vụ kiểm tra chống thấm nước ngắn hạn cho những người dùng khác nhau.
(2) ưu điểm
1. Linh hoạt mạnh mẽ
Nó có thể linh hoạt di chuyển đến các địa điểm thử nghiệm khác nhau tùy theo nhu cầu thực tế và thích ứng với các môi trường thử nghiệm phức tạp khác nhau.
2. Chi phí thấp hơn
Đối với một số người dùng không sử dụng thường xuyên hoặc có ngân sách hạn chế, chi phí mua lại của buồng thử nghiệm không có nhà ở là tương đối thấp.
3. Triển khai nhanh
Khi cần thử nghiệm, nó có thể sẵn sàng nhanh chóng, tiết kiệm thời gian.
(1) hiệu suất
Loại buồng hoạt động tốt hơn về độ chính xác kiểm soát nhiệt độ, độ ổn định áp suất và độ đồng đều góc phun, và phù hợp cho những trường hợp cần có kết quả kiểm tra cao hơn. Mặc dù hiệu suất của không có vỏ hơi không đủ, nhưng nó vẫn có thể đáp ứng các nhu cầu kiểm tra ipx9k cơ bản trong hầu hết các trường hợp.
(2) tiện lợi khi sử dụng
Loại không có nhà ở Có lợi thế rõ ràng là có thể dễ dàng chuyển giữa các vị trí khác nhau, trong khi loại buồng phù hợp hơn để sử dụng lâu dài ở những nơi như phòng thí nghiệm.
(1) chọn theo kịch bản sử dụng
Nếu công việc thử nghiệm chủ yếu được thực hiện trong phòng thí nghiệm, và yêu cầu độ chính xác và độ ổn định của thử nghiệm cao, nên sử dụng buồng thử nghiệm chống nước ipx9k loại buồng. Nếu kiểm tra thực địa hoặc kiểm tra tạm thời cần được thực hiện thường xuyên ở các vị trí khác nhau, buồng thử nghiệm không có vỏ bọc sẽ phù hợp hơn.
(2) chọn theo Ngân Sách
Trong trường hợp đủ Ngân Sách, buồng thử nghiệm loại buồng là lựa chọn tốt hơn. Nếu ngân sách hạn chế và các yêu cầu về hiệu suất thử nghiệm không đặc biệt đòi hỏi, buồng thử nghiệm không có nhà ở có thể đáp ứng các nhu cầu cơ bản.
(C) theo đặc điểm của việc lựa chọn mẫu thử
Đối với các mẫu thử nghiệm lớn, hàng loạt, buồng thử nghiệm có thể cung cấp nhiều không gian thử nghiệm hơn và hiệu quả cao hơn. Đối với các mẫu thử nghiệm nhỏ, rải rác, tính linh hoạt của buồng thử nghiệm không có vỏ là thuận lợi hơn.
Buồng thử nghiệm chống nước ipx9k loại buồng và buồng thử nghiệm chống nước ipx9k không có nhà ở có những đặc điểm riêng, người dùng nên dựa trên nhu cầu thực tế, kịch bản sử dụng, và các yếu tố khác để xem xét toàn diện khi lựa chọn.
Cho dù đó là buồng thử nghiệm loại buồng hay không có nhà ở, chúng cung cấp một phương tiện quan trọng để kiểm tra hiệu suất chống thấm của sản phẩm, giúp cải thiện chất lượng sản phẩm và nâng cao khả năng cạnh tranh của sản phẩm trên thị trường.
