Công nghệ Thu giữ, Sử dụng và Lưu trữ Carbon (CCUS) đòi hỏi các lộ trình khoáng hóa bền vững, có khả năng mở rộng để chuyển đổi CO2 thu giữ thành các sản phẩm ổn định. Trong nghiên cứu bê tông, bảo dưỡng carbonat hóa CO2 mang lại lợi ích kép: nó cô lập vĩnh viễn CO2 dưới dạng khoáng canxi cacbonat rắn, đồng thời tăng cường cường độ cơ học sớm, cải thiện cấu trúc lỗ rỗng và giảm độ hấp thụ nước trong chất kết dính xi măng, cốt liệu bê tông tái chế (RCA) và các phụ phẩm công nghiệp như xỉ thép.
Để thu hẹp khoảng cách giữa một phản ứng hóa học đầy hứa hẹn và quy trình sản xuất có thể mở rộng, cần có sự kiểm soát chính xác trong phòng thí nghiệm. MộtCO2 Carbonation Curing Chambercung cấp môi trường được giám sát và có thể lặp lại cần thiết để đánh giá công thức chất kết dính, tối ưu hóa sự khuếch tán khí và định lượng chính xác lượng CO2 hấp thụ.
Hướng dẫn toàn diện này phân tích các cơ chế hóa học, các thông số môi trường quan trọng, tiêu chuẩn thử nghiệm (EN 12390-12, ISO 1920-12, RILEM CPC-18R1), quy trình thực nghiệm và giải pháp thiết bị chìa khóa trao tay từ LIB Industry.
Để thiết kế các thí nghiệm CCUS có ý nghĩa, các nhà nghiên cứu phải phân biệt giữa bảo dưỡng carbonat hóa ở giai đoạn sớm có kiểm soát và phong hóa tự nhiên thụ động.
Carbonat hóa Tự nhiên |
Bảo dưỡng Tăng tốc CO2 |
Tiếp xúc thụ động với môi trường xung quanh |
Xử lý có kiểm soát ở giai đoạn sớm |
Nồng độ CO2 thấp (~0,04%) |
Nồng độ CO2 cao (1% đến 20%) |
Mất nhiều tháng đến nhiều năm |
Mất vài phút đến 72 giờ |
Giảm pH, có nguy cơ gỉ cốt thép trong bê tông cốt thép |
Làm đặc nền, tăng cường độ sớm và cô lập CO2 |
Carbonat hóa tự nhiên xảy ra một cách thụ động khi CO2 trong khí quyển (~0,04%) khuếch tán vào bê tông đã đông cứng trong nhiều tháng hoặc nhiều năm. Nó phản ứng với các sản phẩm thủy hóa, làm giảm pH dung dịch lỗ rỗng từ trên 12,5 xuống dưới 9,0. Trong bê tông cốt thép, sự mất tính kiềm này làm mất lớp bảo vệ thụ động của thép nhúng, khiến carbonat hóa tự nhiên trở thành mối lo ngại về độ bền đối với các kết cấu cũ.
Bảo dưỡng carbonat hóa là một quy trình sản xuất có chủ đích ở giai đoạn sớm, được áp dụng cho vật liệu xi măng tươi, vừa tháo khuôn hoặc đã được xử lý sơ bộ. Bằng cách cho nền tiếp xúc với nồng độ CO2 cao trong điều kiện độ ẩm tương đối và nhiệt độ được kiểm soát, CO2 nhanh chóng hòa tan vào nước lỗ rỗng để tạo thành các khoáng cacbonat rắn.
|
Điểm Chính Kết quả bảo dưỡng carbonat hóa không bao giờ được thay thế trực tiếp cho các dự đoán về độ bền tuổi thọ sử dụng nếu không có các mô hình tương quan đã được xác nhận, vì quá trình khoáng hóa giai đoạn sớm có chủ đích làm thay đổi sự tiến hóa vi cấu trúc ban đầu của vật liệu. |
Bảo dưỡng carbonat hóa chuyển đổi CO2 dạng khí thành các pha khoáng rắn thông qua các phản ứng hòa tan trong nước và kết tủa:
Ca(OH)2 + CO2 →(H2O)→ CaCO3 + H2O
C-S-H + x CO2 →(H2O)→ C-S-H (calcium-depleted) + x CaCO3 + y H2O
Các lộ trình bổ sung xảy ra khi xử lý vật liệu chứa magiê hoặc sắt, chẳng hạn như các viên nén xỉ thép và chất kết dính thay thế ít clanhke.
Thông số |
Phạm vi Mục tiêu |
Tại sao Quan trọng |
Cân bằng Độ ẩm |
50% – 70% RH |
Quá khô: không có màng nước để hòa tan CO2. Quá ướt: lỗ rỗng chứa đầy nước, cản trở khuếch tán khí. |
Kiểm soát Nhiệt độ |
20°C – 40°C |
Điều chỉnh độ hòa tan khí và tốc độ kết tủa khoáng. |
Nồng độ CO2 & Lưu thông Khí |
Tùy thuộc vào quy trình |
Duy trì gradient nồng độ mà không có điểm chết cục bộ. |
Thông số / Giao thức |
Dải Nghiên cứu & Sàng lọc |
Tiêu chuẩn EN 12390-12 |
Tiêu chuẩn ISO 1920-12 |
Mục tiêu Chính |
Tối ưu hóa quy trình & sàng lọc hấp thụ CO2 |
So sánh khả năng chống carbonat hóa |
Lập hồ sơ độ sâu carbonat hóa cho các cấp bê tông |
Nồng độ CO2 |
1% đến 20% theo thể tích |
3,0% ± 0,5 |
%3,0% ± 0,5 |
%Nhiệt độ |
20°C đến 40°C |
20°C ± 2°C |
22°C ± 2°C (Khí hậu nóng: 27°C ± 2°C) |
Độ ẩm Tương đối |
50% đến 70% RH |
57% ± 3% RH |
55% ± 5% RH (Khí hậu nóng: 65% ± 5% RH) |
Thời gian Tiếp xúc |
Vài phút đến 72 giờ |
28 ngày bảo dưỡng + 14 ngày điều kiện hóa |
Các khoảng thời gian chu kỳ thay đổi |
Điểm cuối Chính |
Tăng Pmax, hấp thụ (g CO2/kg), cải thiện lỗ rỗng |
Độ sâu carbonat hóa (dk) qua phun chỉ thị |
Theo dõi so sánh mặt tiền carbonat hóa |
Một quy trình phòng thí nghiệm có kỷ luật ngăn ngừa các biến đổi do xử lý sơ bộ hoặc hiệu ứng nạp buồng làm sai lệch dữ liệu hiệu suất carbonat hóa.
1. Xác định Mục tiêu & Chuẩn bị Lặp (≥3 mẫu mỗi nhóm)
2. Ghi Nhận Đường cơ sở Ban đầu (tỷ lệ trộn, mật độ xanh, khối lượng khô)
3. Tiêu chuẩn hóa Xử lý Sơ bộ (cân bằng RH/mất ẩm)
4. Lập trình Buồng & Thực hiện Bảo dưỡng (CO2, nhiệt độ, RH, dòng khí)
5. Giám sát Liên tục & Ghi Dữ liệu Tại chỗ
6. Đặc tính Hóa Sau Bảo dưỡng (hấp thụ, độ sâu, cường độ, XRD)
Khoảng cách Mẫu & Luồng Không khí: Duy trì ít nhất 20 mm đến 50 mm khoảng trống xung quanh mỗi mẫu bên trong buồng. Xếp chồng dày đặc cản trở lưu thông khí, dẫn đến các mặt tiền carbonat hóa không đồng đều.
Cân bằng Khối lượng Hiệu chỉnh Độ ẩm: Sự tăng khối lượng nhanh trong quá trình bảo dưỡng không tự động chứng minh sự cô lập carbon. Thay đổi khối lượng phải được hiệu chỉnh cho sự bay hơi hoặc ngưng tụ nước bằng Phân tích Nhiệt trọng (TGA) hoặc phân tích đốt nguyên tố.
Độ chính xác của Phun Chỉ thị (RILEM CPC-18R1): Khi đo độ sâu carbonat hóa, phun bề mặt vừa bẻ gãy bằng dung dịch phenolphthalein trong cồn 1%. Ghi lại ít nhất 3 đến 5 điểm độ sâu trên mỗi cạnh, chính xác đến 0,2 mm, phân biệt vùng chưa carbonat hóa có màu tím (pH > 10,0) với vùng đã carbonat hóa trong suốt.
Bảo dưỡng carbonat hóa có kiểm soát được áp dụng trên một số lộ trình kết cấu và vật liệu chính:
Cấu kiện Bê tông Đúc sẵn |
Xỉ Thép & Phụ phẩm |
Cốt liệu Tái chế |
Cường độ sớm nhanh cho phép tháo khuôn sớm |
Chuyển hóa chất thải thành cacbonat kết cấu |
Làm đặc lớp vữa bám xốp |
• Khối xây Bê tông Đúc sẵn (CMU): Tiếp xúc với CO2 cao ở giai đoạn sớm giúp phát triển cường độ nhanh, rút ngắn chu kỳ tháo khuôn và giảm yêu cầu năng lượng cho bảo dưỡng hơi nước.
• Viên nén Xỉ Thép & Chất thải Công nghiệp: Các viên nén xỉ giàu canxi/magiê đạt được tính toàn vẹn cấu trúc khi cacbonat liên kết các hạt khoáng rời rạc thành một nền mà không phụ thuộc vào xi măng Portland truyền thống.
• Tăng cường Cốt liệu Bê tông Tái chế (RCA): Carbonat hóa chất thải bê tông nghiền làm đặc lớp vữa bám xốp, giảm độ hấp thụ nước và cải thiện liên kết cơ học khi tái sử dụng trong hỗn hợp bê tông tươi.

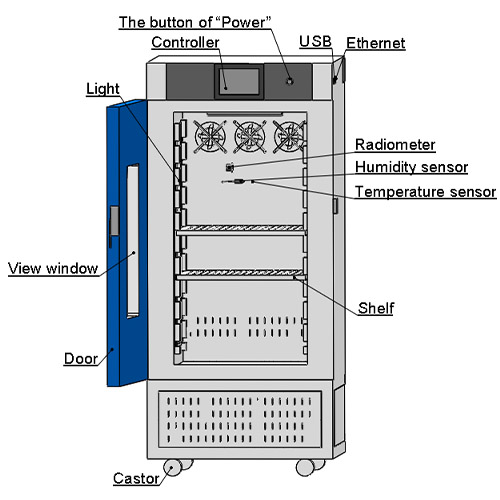

Các buồng môi trường tiêu chuẩn thiếu các gioăng kín khí, khóa liên động an toàn và hệ thống điều khiển hồng ngoại không tán sắc (NDIR) cần thiết cho nghiên cứu carbonat hóa chính xác.
Thông số Vận hành |

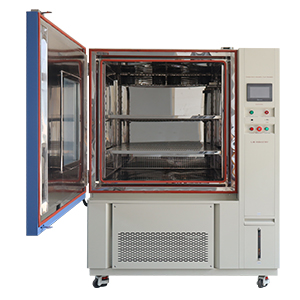

Buồng Nhiệt độ/Độ ẩm Tiêu chuẩn |
Buồng Bảo dưỡng Carbonat hóa CO2 LIB |
Dải Nồng độ CO2 |
Môi trường xung quanh (~0,04% duy nhất) |
0% đến 20% (điều khiển qua cảm biến NDIR) |
Dải Nhiệt độ |
-20°C đến +100°C |
-60°C đến +150°C (độ chính xác ±0,5°C) |
Dải Độ ẩm |
20% đến 98% RH |
10% đến 98% RH (độ chính xác ±1,0% đến ±1,5% RH) |
Hệ thống Xử lý Khí |
Thông hơi mở / không kín |
Không gian làm việc kín khí, van xả tự động & van giảm áp |
Vật liệu Không gian Làm việc |
Thép không gỉ tiêu chuẩn |
Thép không gỉ chống ăn mòn SUS304 cấp cao |
Khóa liên động An toàn |
Cắt quá tải nhiệt |
Báo động quá áp, phát hiện rò rỉ CO2, khóa cửa liên động |
Lựa chọn thiết bị thử nghiệm chuyên dụng đòi hỏi một đối tác kỹ thuật có kinh nghiệm sản xuất đã được chứng minh và hỗ trợ chìa khóa trao tay toàn diện.
Được thành lập năm 2009, Xi'an LIB Environmental Simulation Industry là nhà sản xuất chuyên dụng và nhà cung cấp toàn cầu các buồng thử nghiệm môi trường. LIB cung cấp các giải pháp chìa khóa trao tay—từ thiết kế cấu trúc tùy chỉnh và tích hợp khí đến giao hàng, lắp đặt, hiệu chuẩn và đào tạo người vận hành.
• Bộ Thử nghiệm Toàn diện: LIB sản xuất các buồng nhiệt độ/độ ẩm, buồng thử nghiệm carbonat hóa CO2, hệ thống phun muối, buồng phong hóa và các phòng môi trường walk-in tùy chỉnh.
• Đảm bảo Chất lượng: Tất cả các buồng LIB đều trải qua kiểm tra chức năng nghiêm ngặt, hiệu chuẩn cảm biến đa điểm và vận hành thử liên tục trước khi xuất xưởng.
• Bảo hành Hàng đầu Ngành: Tất cả thiết bị LIB được bảo hành toàn bộ 3 năm và Hỗ trợ Kỹ thuật & Dịch vụ Trọn đời.
|
 |
• Điều khiển CO2 NDIR Chính xác: Cảm biến hồng ngoại không tán sắc liên tục giám sát nồng độ CO2 lên đến 20% mà không tiêu thụ khí, kích hoạt van tiêm điện từ tự động.
• PLC Đa Thông số Có thể Lập trình: Giao diện màn hình cảm ứng hiển thị các đường cong thời gian thực cho phần trăm CO2, nhiệt độ và độ ẩm tương đối, với đầy đủ ghi dữ liệu CSV qua kết nối USB và Ethernet.
• Kiến trúc An toàn Tích hợp: Van giảm áp tự động, cảnh báo rò rỉ khí, và xả khí môi trường cưỡng bức trước khi mở cửa bảo vệ nhân viên phòng thí nghiệm.
Để hỗ trợ nghiên cứu CCUS toàn diện, đánh giá độ bền bê tông và thử nghiệm môi trường đa yếu tố, LIB Industry cung cấp danh mục đầy đủ các thiết bị thử nghiệm môi trường bổ trợ:
|
Buồng Thử nghiệm Đóng băng-Tan băng Nhanh cho Bê tông
|
|
|
|
|
Một phòng thí nghiệm kỹ thuật dân dụng của trường đại học đang tiến hành nghiên cứu CCUS trên các viên nén xỉ thép và cốt liệu bê tông tái chế cần một buồng môi trường có khả năng thực hiện các cấu hình bảo dưỡng carbonat hóa CO2 20% ổn định trong khi duy trì kiểm soát nhiệt nghiêm ngặt 60% RH và 30°C.
1. Lắp đặt Tại chỗ & Kết nối Đường ống Khí Tiện ích
2. Kiểm tra Suy giảm Áp suất Kín khí & Hiệu chuẩn Cảm biến NDIR
3. Lập bản đồ Nhiệt độ & Độ ẩm Đa điểm trên các Giá đỡ Mẫu
4. Đào tạo Thực hành cho Nhóm Nghiên cứu về Thực hiện Bước Chương trình
5. Ký duyệt Cuối cùng & Kích hoạt Bảo hành 3 Năm
Sử dụng Buồng Carbonat hóa CO2 LIB, nhóm nghiên cứu đã đạt được tỷ lệ hấp thụ khoáng hóa có thể tái lập (>8% tăng khối lượng qua CO2) trên các viên nén xỉ thép trong chu kỳ 24 giờ. Ghi dữ liệu tự động cho phép tương quan rõ ràng giữa độ ổn định RH của buồng và độ sâu mặt tiền carbonat hóa.
"Sự ổn định của buồng LIB trong các chu kỳ carbonat hóa dài 72 giờ là rất quan trọng cho mô hình hóa hấp thụ CCUS của chúng tôi. Các tính năng xả khí tự động và giảm áp an toàn đã mang lại cho nhóm chúng tôi sự tự tin hoàn toàn khi vận hành ở nồng độ CO2 cao." |
Q1: Sự khác biệt chính giữa bảo dưỡng carbonat hóa và carbonat hóa tự nhiên là gì?
Bảo dưỡng carbonat hóa là một quá trình xử lý nhanh, có kiểm soát ở giai đoạn sớm (sử dụng 1% đến 20% CO2) áp dụng cho vật liệu tươi hoặc đã tháo khuôn để tăng tốc độ tăng cường độ và khoáng hóa CO2. Carbonat hóa tự nhiên là một quá trình thụ động, chậm được thúc đẩy bởi không khí xung quanh (~0,04% CO2) trong nhiều năm và có thể làm mất lớp bảo vệ thụ động của thép trong bê tông cốt thép cũ.
Q2: Tại sao kiểm soát độ ẩm lại quan trọng trong các thí nghiệm carbonat hóa?
CO2 phải hòa tan trong nước lỗ rỗng để phản ứng với các pha canxi. Nếu độ ẩm tương đối quá thấp (<40% RH), lỗ rỗng khô và phản ứng dừng lại. Nếu độ ẩm quá cao (>80% RH), nước lấp đầy mạng lưới lỗ rỗng, hạn chế nghiêm trọng sự khuếch tán khí CO2. Cửa sổ tối ưu thường là 50% đến 70% RH.
Q3: Làm thế nào để đo chính xác lượng CO2 hấp thụ trong các mẫu đã bảo dưỡng?
Lượng hấp thụ ròng có thể được tính qua cân bằng khối lượng, nhưng dữ liệu trọng lượng phải được hiệu chỉnh cho sự mất hoặc tăng nước. Để xác minh chính xác, các nhà nghiên cứu kết hợp thay đổi khối lượng với Phân tích Nhiệt trọng (TGA) hoặc phân tích đốt nguyên tố để đo trực tiếp khối lượng khoáng cacbonat.
Q4: LIB có thể tùy chỉnh Buồng Carbonat hóa CO2 cho các mẫu quy mô lớn không?
Có. LIB cung cấp các thể tích không gian làm việc tùy chỉnh từ các đơn vị để bàn nhỏ gọn đến các phòng thử nghiệm môi trường walk-in, hoàn chỉnh với giá đỡ mẫu chịu tải nặng, phun khí đa vùng và các cổng truy cập cáp/cảm biến tùy chỉnh.
Tăng tốc nghiên cứu carbonat hóa đòi hỏi kiểm soát chính xác nồng độ khí, động lực học nhiệt và độ ẩm tương đối. Hợp tác với LIB Industry cung cấp cho phòng thí nghiệm của bạn thiết bị đáng tin cậy, ghi dữ liệu có thể truy xuất và hỗ trợ chìa khóa trao tay.
Liên hệ với LIB Industry ngay hôm nay để được tư vấn với chuyên gia thử nghiệm môi trường, nhận tài liệu kỹ thuật hoặc yêu cầu báo giá tùy chỉnh phù hợp với chương trình nghiên cứu của bạn.
Email:ellen@lib-industry.com
Dịch vụ Cung cấp: Tư vấn Kỹ thuật Miễn phí, Thiết kế Buồng Tùy chỉnh, Lắp đặt Tại chỗ, Hiệu chuẩn Chứng nhận, Bảo hành 3 Năm, Hỗ trợ Kỹ thuật Trọn đời.
