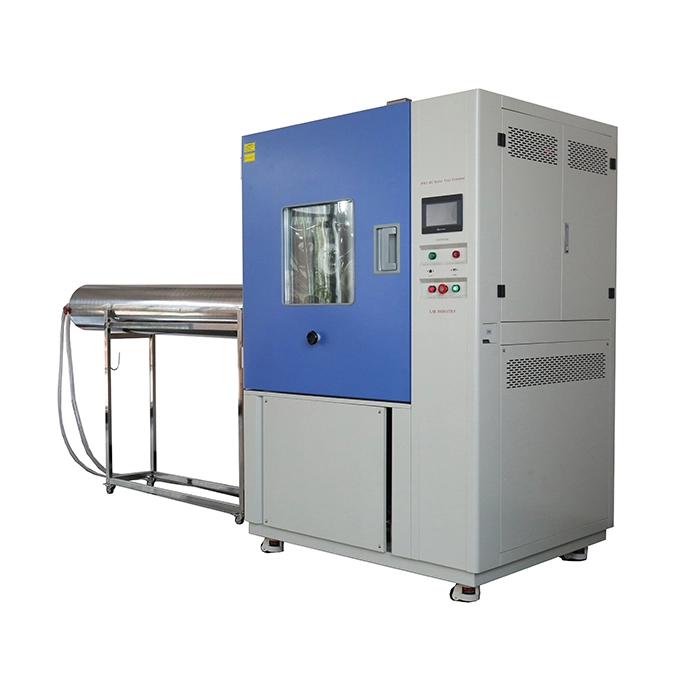

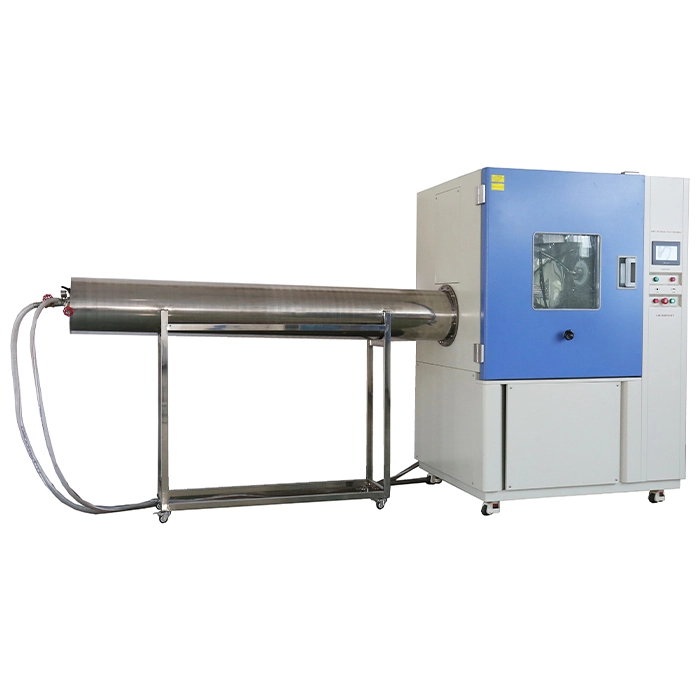

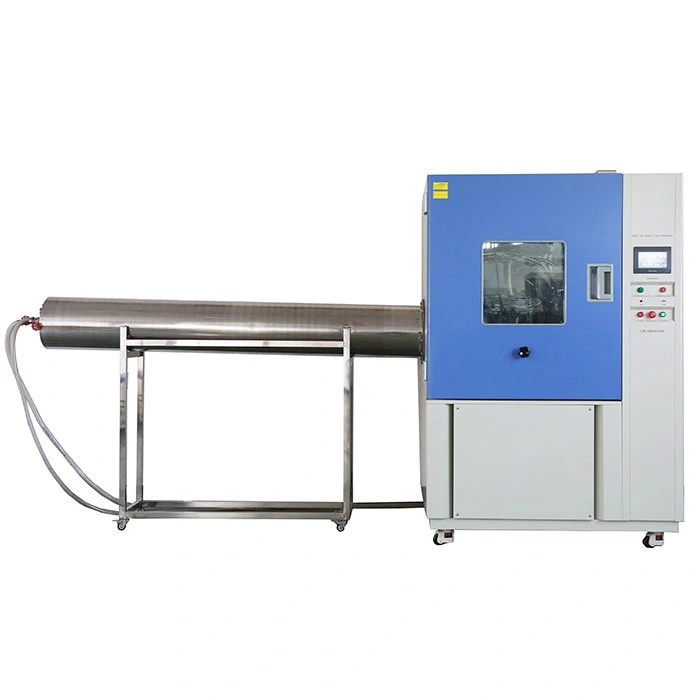

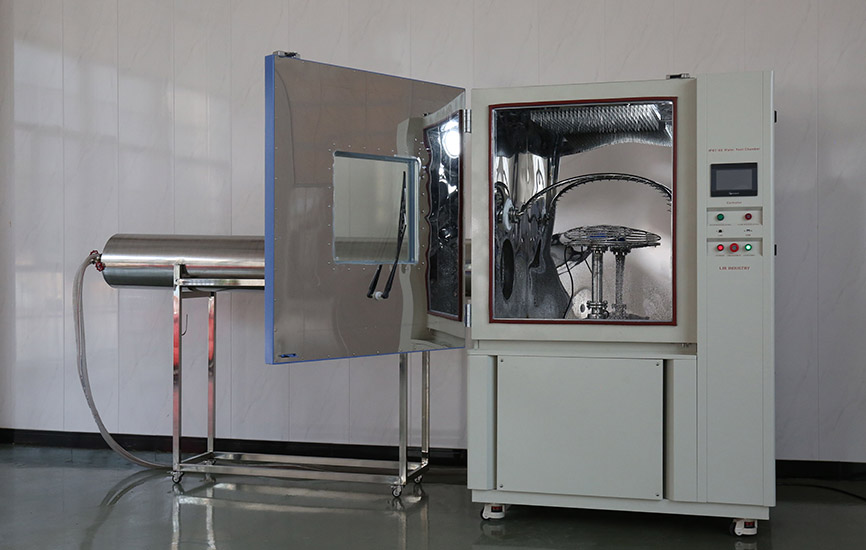

Thiết bị kiểm tra IP nước

Name: Thiết bị kiểm tra IP nước
Brand: Xi'an LIB Environmental Simulation Industry

Thiết bị kiểm tra IP nước đánh giá khả năng chống nước của sản phẩm trong các môi trường nước khác nhau theo tiêu chuẩn IEC 60529, để đảm bảo rằng các linh kiện điện tử bên trong và các bộ phận cơ khí không bị ảnh hưởng bởi nước và hoạt động bình thường.

Thiết bị kiểm tra IP nước LIB bao gồm IPX1 X2 X3 X4 X5 X6, một thiết bị thử nghiệm để đạt được 6 cấp độ kiểm tra chống nước. LIB cũng cung cấp thiết bị thử nghiệm vớiIPX7 IPX8,Ipx9kĐánh giá chống nước.

Mẫu: RD-800C, RD-1200C

Tiêu chuẩn: GJB 150.8-86, ISO 20653, IEC 60529, IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, UL 50e, UL 1598, UL 153, ul1573, UL 60950-1

Các tính năng và lợi ích của thiết bị kiểm tra IP nước

1. Có thể mô phỏng các mức độ khác nhau của môi trường thử nghiệm chống nước IPX1 đến IPX6, bao gồm nhỏ giọt dọc, nhỏ giọt nghiêng 15 °, nhỏ giọt, văng, phun và phun mạnh.

2. Các thông số như lượng nước nhỏ giọt trong thử nghiệm nhỏ giọt, góc và tốc độ của thử nghiệm ống dao động, và lưu lượng nước trong thử nghiệm phun có thể được điều chỉnh chính xác theo các tiêu chuẩn và nhu cầu thử nghiệm khác nhau.

3. Thiết bị kiểm tra IP nước bao gồm khay nhỏ giọt, thiết bị dao động, thiết bị phun nước, bàn xoay, hệ thống điều khiển, v. v. có thể dễ dàng lắp đặt và sửa mẫu thử để đảm bảo vị trí ổn định của mẫu.

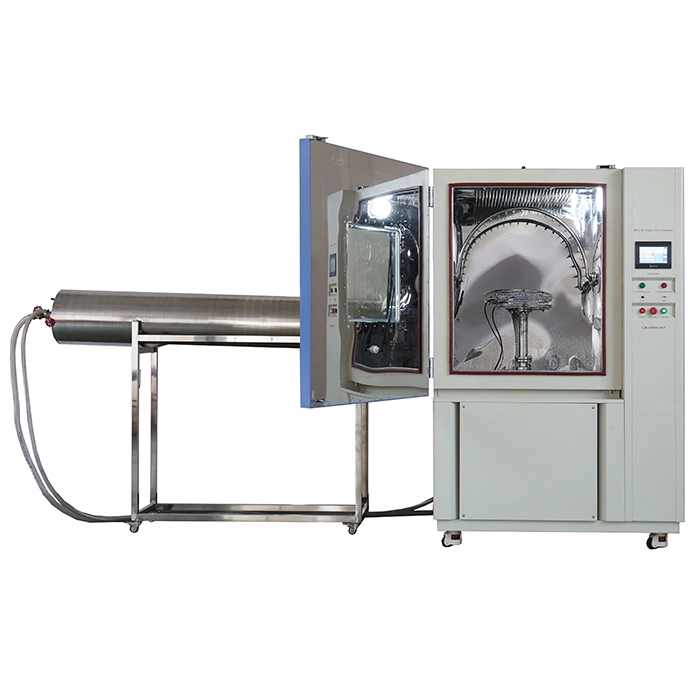

4. Cửa sổ quan sát diện tích lớn cho phép người vận hành quan sát trực tiếp trạng thái mẫu trong quá trình thử nghiệm và cũng có thể tích hợp hệ thống giám sát.

Thông số kỹ thuật của thiết bị kiểm tra IP nước

Mô hình	RD-800C	RD-1200C
Kích thước bên trong (mm)	900950950	130013501370
Kích thước tổng thể (mm)	118014201920 (không bao gồm ống thép không gỉ)	154018202200 (không bao gồm ống thép không gỉ)
Khối lượng hữu ích (L)	810	2400
Kích thước khay nhỏ giọt	600*600	1000*1000
Bán kính ống dao động	400mm	600mm
Ống phun nước	2400mm	2300mm
Đường kính lỗ phun	Φ0,4mm
Khoảng cách lỗ	50mm
Góc dao động của ống dao động	0 ~ ± 180 ° (có thể điều chỉnh)
Vòi phun	IPX5: dia6.3mm, IPX6: dia12.5mm
Khoảng cách máy bay phản lực	2.5 ~ 3 mét
Tốc độ quay bàn xoay	1R/phút (điều chỉnh tốc độ)
Bộ điều khiển	Bộ điều khiển màn hình cảm ứng LCD màu lập trình, kết nối Ethernet, cổng USB
Hệ thống cấp nước	Bể nước, bơm tăng áp, cấp nước tự động, hệ thống lọc nước
Thiết bị an toàn	Bảo vệ quá nhiệt; bảo vệ quá dòng; Bảo vệ thiếu nước; chống rò rỉ đất; bảo vệ trình tự pha
Vật liệu ngoại thất	Tấm thép có lớp phủ bảo vệ
Vật liệu nội thất	Thép không gỉ SUS304
Cửa sổ quan sát	Kính cách nhiệt hai lớp có cần gạt nước

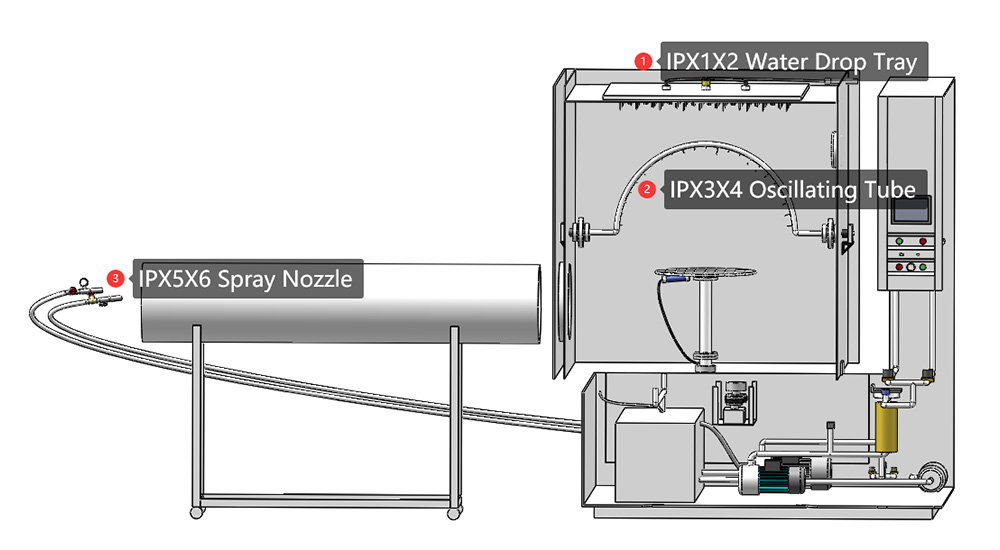

Cấu hình của thiết bị kiểm tra IP nước

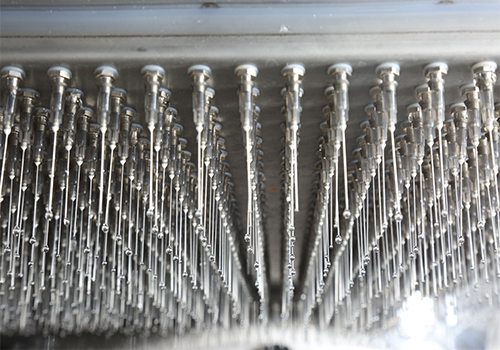

1. Khay Thả Nước ipx1x2

Được làm bằng tấm thép không gỉ SUS304, đáy được bố trí với các lỗ nhỏ giọt, và một máng xối đặc biệt được lắp đặt trong lỗ, với đường kính trong là 0.4mm.

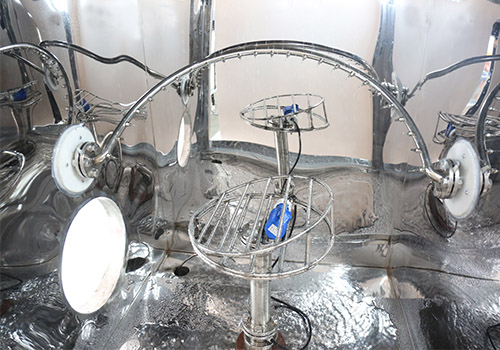

2. Ống dao động ipx3x4

Ống dao động được phân phối với một lỗ phun, Khoảng cách lỗ 50mm và đường kính của lỗ phun là 0.4mm. Động cơ truyền động điều khiển Ống dao động để thực hiện dao động qua lại, và góc dao động của ống dao động là ± 180 ° để mô phỏng phun nước và bắn tung tóe theo các hướng khác nhau.

Đường kính ống dao động là 400mm, 600mm, Đường kính ống dao động có thể được tùy chỉnh.

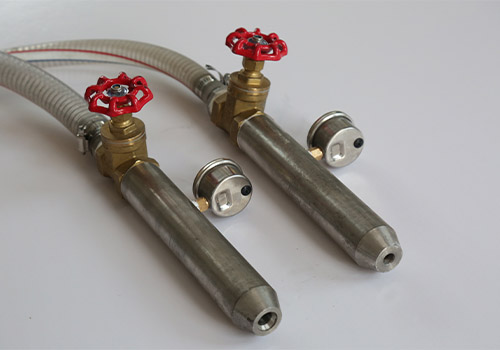

3. Đầu phun ipx5x6

Có hai vòi phun được lắp đặt trên ống phun để kiểm tra IPX5,IPX6 tương ứng, đường kính của lỗ phun là 6.3mm và 12.5mm, và cường độ phun có thể được điều chỉnh trong khoảng 12,5-100l/PHÚT.
