Kiểm tra lv124 K-12 là gì?
CáiKiểm tra lv124 K-12Là một tiêu chuẩn ô tô quan trọng được xác định bởi tập đoàn Volkswagen để đánh giáĐộ bền và độ tin cậy của linh kiện điện tửDưới kết hợpNước bắn và điều kiện sốc nhiệt.
Nguyên lý kiểm tra
Thử nghiệm lv124 K-12 mô phỏngTiếp xúc với nước bắn liên tục kết hợp với làm mát cục bộ nhanh chóng, Trong khi thiết bị đang thử nghiệm vẫn đứng yên trong phòng làm việc. Hệ thống T-1000A áp dụngCác Vụ Nổ Có kiểm soát của nước lạnh (0-4 °c)Ở các khoảng thời gian chính xác, tạo ra ứng suất nhiệt nhanh trên các bộ phận mà không di chuyển chúng giữa các vùng nhiệt độ.
Chế độ hoạt động trước khi bắn tung tóe
Dut hoạt động trong các điều kiện Điện xác định trong quá trình thử nghiệm:
Chế độ II. A:
Dut được cấp nguồn và hoạt động dưới một tải chức năng quy định
Chế độ II. C:
Dut ở trong điều kiện hoạt động hoặc chờ thay thế, theo định nghĩa của lv124
Các chế độ này đảm bảo thành phần làHoạt động bằng điện hoặc nạp nhiệtTrước khi tiếp xúc với nước bắn.
Trình tự kiểm tra và định nghĩa thời gian
Theo lv124 (hình 30-Thời gian bắn nước thử nghiệm), một chu kỳ thử nghiệm hoàn chỉnh được xác định như sau:
T₁-Tổng thời gian chu kỳ: 30 phút
Mỗi chu kỳ thử nghiệm kéo dài 30 phút từ đầu đến đầu.
T₂-giai đoạn hoạt động ở nhiệt độ cao: 14 phút 57 GIÂY
Dut hoạt động ở chế độ vận hành Điện xác định (ví dụ: Chế độ II. A), cho phép thành phần nóng lên và đạt đến điều kiện nhiệt ổn định.
Không có nước trong giai đoạn này.
Ứng dụng nước bắn tung tóe: 3 giây
Nước lạnh (thường là 0 ° C đến 4 ° C) được phun trực tiếp lên bề mặt dut trong 3 giây.
Sự bắn tung tóe trong thời gian ngắn này tạo ra một Gradient nhiệt độ đột ngột giữa bề mặt thành phần và cấu trúc bên trong, tạo ra ứng suất nhiệt.
Lặp lại và đánh giá chu kỳ
Trình tự củaSưởi ấm → bắn → phục hồiCấu thành một chu kỳ thử nghiệm lv124 K-12. Thử nghiệm được lặp lại cho một số chu kỳ xác định theo quy định của kế hoạch thử nghiệm. Trong suốt quá trình thử nghiệm, dut được theo dõi về độ ổn định chức năng, tính toàn vẹn của điện và hư hỏng cơ học.
Ưu điểm của thiết bị kiểm tra nước bắn và sốc nhiệt độ lv124 K-12
1. khái niệm thử nghiệm một vùng LV124-Compliant
Dut vẫn còn trong một phòng làm việc duy nhất trong suốt quá trình thử nghiệm, loại bỏ sự chuyển giao cơ học giữa các vùng nhiệt độ. Sốc nhiệt được tạo ra độc quyền bởiNước bắn lạnh có kiểm soát, Hoàn toàn phù hợp với nguyên tắc kiểm tra lv124 K-12 và tránh căng thẳng cơ học không cần thiết.

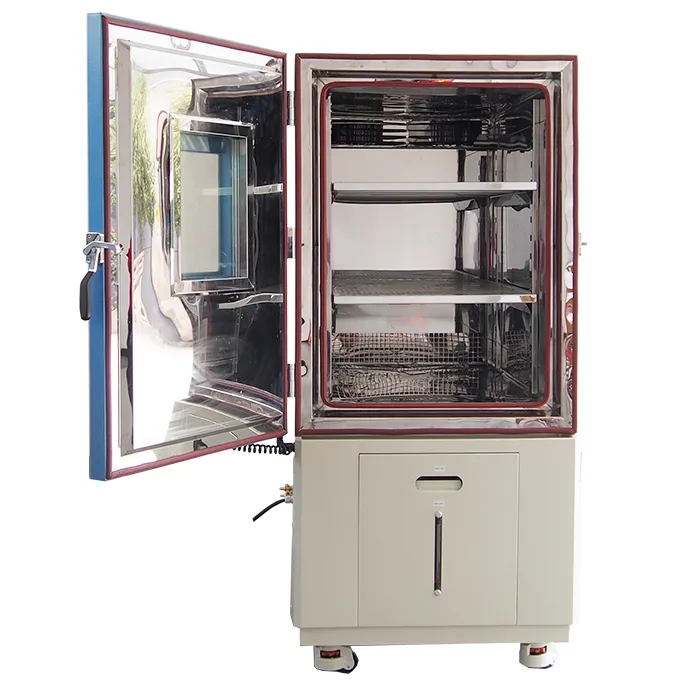

2. Thiết kế phòng làm việc chắc chắn cho cú sốc bắn liên tục
Gương hoàn thiệnNội thất bằng thép không gỉ SUS304Cung cấp khả năng chống ăn mòn tuyệt vời chống lại tiếp xúc với nước ở nhiệt độ thấp và đạp xe nhiệt lâu dài. MộtTải trọng 250 kgCho phép thử nghiệm các cụm điện tử ô tô hạng nặng mà không bị biến dạng cấu trúc.
3. Điều khiển nhiệt chính xác và lặp lại được
Hệ thống sưởi điều khiển PID vớiCác thành phần nichrome và cảm biến loại A PT-100Đảm bảo kiểm soát nhiệt độ ổn định trước khi bắn. Kết hợp với mộtHệ thống làm lạnh cơ học tecumseh, Thiết bị duy trì chu kỳ điều kiện nhiệt nhất quán sau chu kỳ.

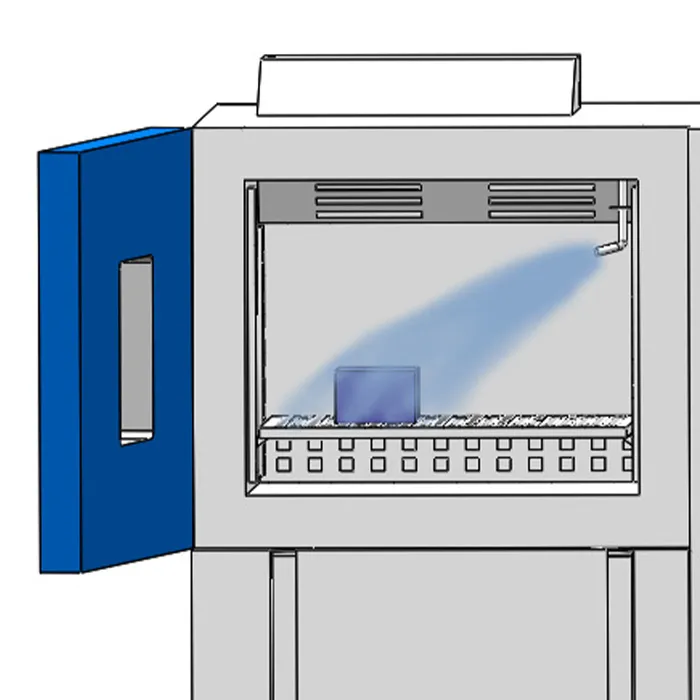

4. Hệ thống nước bắn LV124-Optimized
Thiết kế vòi phun hình nêm ba mang lạiNước bắn 0-4 °c ở mức 3-4 L/phút, Áp dụng cho3 giây mỗi chu kỳỞ khoảng cách cố định300-350mmTừ dut. Cấu hình này tạo ra sự giảm nhiệt độ bề mặt nhanh chóng trong khi vẫn đảm bảo tác động giật gân lặp lại và đồng đều.
5. kiểm soát, giám sát và truy xuất dữ liệu nâng cao
MộtBộ điều khiển màn hình cảm ứng màu 7-inchHỗ trợ chu kỳ kiểm tra nhiều bước có thể lập trình theo lv124 K-12. Giao diện Ethernet và USB cho phép hoạt động từ xa và xuất dữ liệu, trong khiLưu trữ dữ liệu 365 ngàyĐảm bảo truy xuất nguồn gốc đầy đủ cho Kiểm Toán trong phòng thí nghiệm và xác nhận OEM.

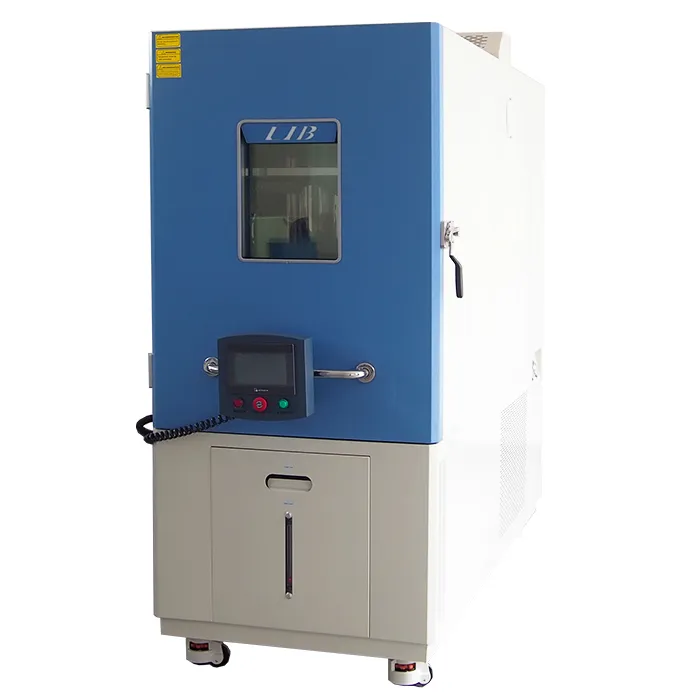

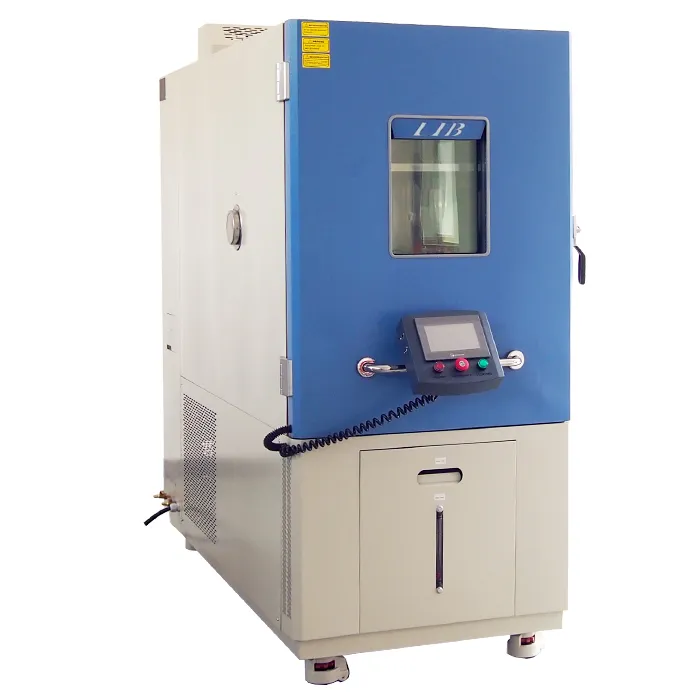

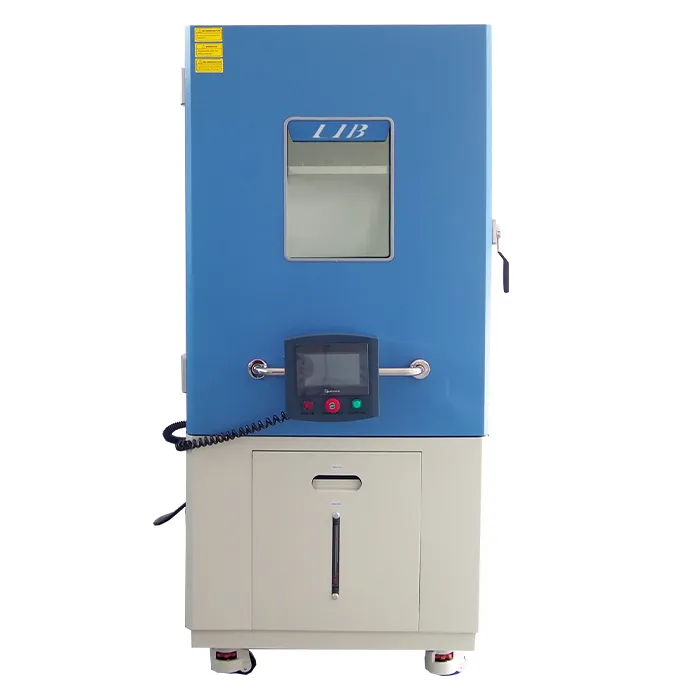

Thông số kỹ thuật của thiết bị kiểm tra nước bắn và sốc nhiệt độ lv124 K-12
Thông số | Đặc điểm kỹ thuật |
Mô hình | T-1000A |
Kích thước bên trong (mm) | 1000 [D] × 1000 [W] × 1000 [H] |
Kích thước bên ngoài (mm) | 2000 [D] × 1200 [W] × 2200 [H] |
Khối lượng nội thất (L) | 1000 |
Phạm vi nhiệt độ | Môi trường xung quanh ~ 150 ° C |
Nhiệt độ nước bắn tung tóe | 0 ° C ~ 4 ° C |
Thời gian bắn nước | 3 S, có thể điều chỉnh |
Tốc độ dòng nước | 3 ~ 4 L/phút |
Khoảng cách từ vòi phun đến dut | 300 ~ 350mm |
Hệ thống nhiệt độ | Bộ phận gia nhiệt nichrome, cảm biến loại A PT-100 |
Hệ thống làm mát | Máy nén lạnh cơ khí, máy nén tecumseh của Pháp |
Lưu thông không khí | Quạt gió ly tâm |
Bộ điều khiển | Màn hình cảm ứng LCD màu lập trình, Ethernet, USB |
Thiết bị an toàn | Bảo vệ quá nhiệt; bảo vệ quá dòng; bảo vệ môi chất lạnh áp suất cao; bảo vệ rò rỉ đất |
Vật liệu ngoại thất | Tấm thép có lớp phủ bảo vệ |
Vật liệu nội thất | Thép không gỉ SUS304 |
Cách nhiệt | Bọt Polyurethane và bông cách nhiệt |
Cửa sổ quan sát | Đèn Nội thất, niêm phong cao su silicon ổn định nhiệt hai lớp |
Cấu hình tiêu chuẩn | 1 lỗ cáp (Φ100mm) có phích cắm |
Điều kiện môi trường | + 5 ° C ~ + 35 ° C, ≤ 85% RH |
Nguồn điện | AC 380V, 50Hz, 3 pha |
Dịch vụ và hỗ trợ ngành LIB
Dịch vụ hậu mãi toàn diện:
Bảo hành 3 nămChe khuyết tật trong vật liệu và sản xuất
Hỗ trợ kỹ thuật trọn đờiCó sẵn phụ tùng
Dịch vụ kỹ thuật tại chỗCó sẵn theo yêu cầu
Đảm bảo thay thếNếu vấn đề không thể được giải quyết
Lắp đặt và vận hành trước khi giao hàng, Sẵn sàng cắm và chạy
Đang tìm kiếmLv124 Thiết bị kiểm tra sốc nhiệt độ và bắn nước tuân thủ K-12Cho thiết bị điện tử ô tô?
Liên hệ với chúng tôi: Inquiry@libtestchamber.com
