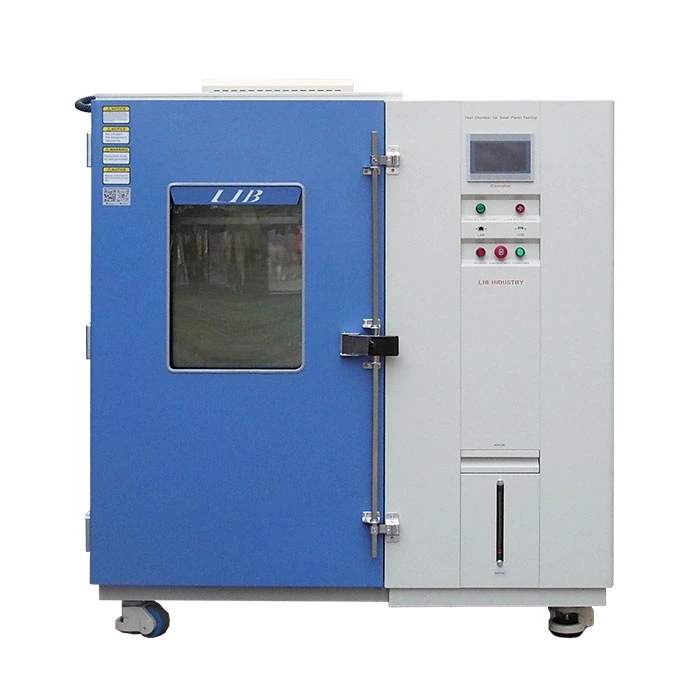

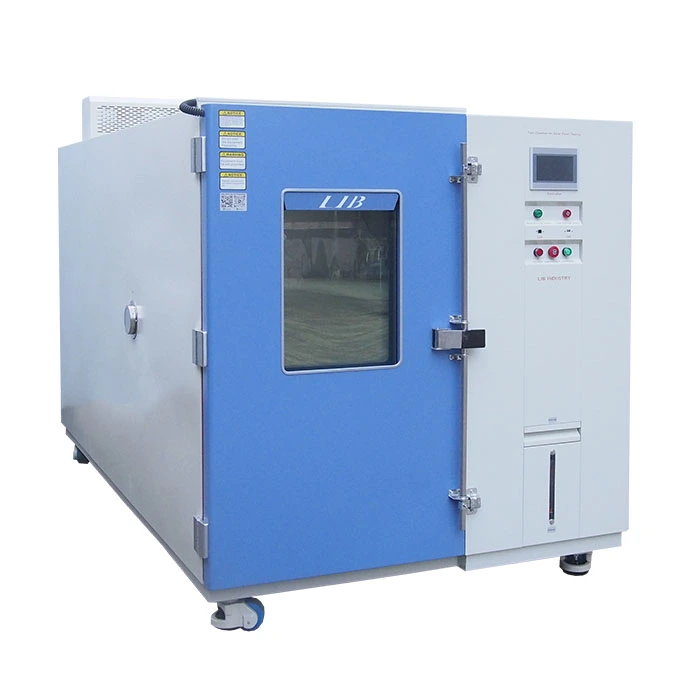

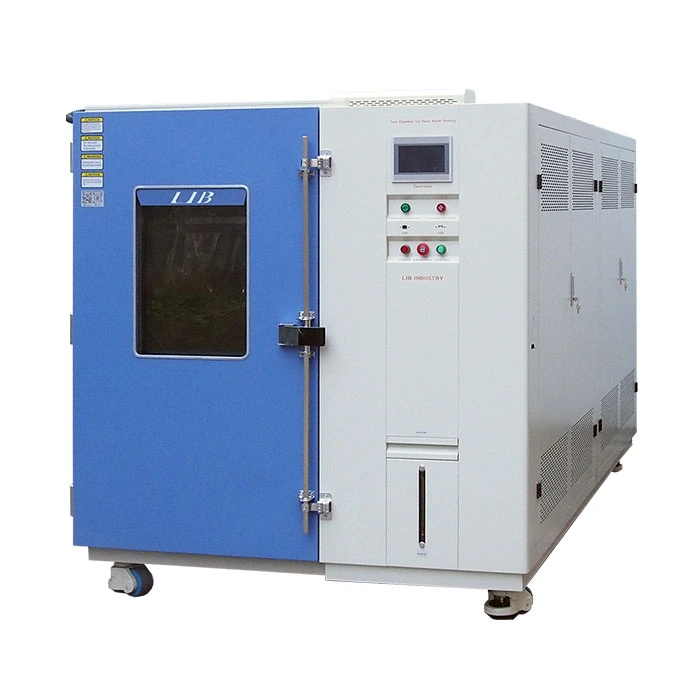

Buồng thử nghiệm PV

Name: Buồng thử nghiệm PV
Brand: Xi'an LIB Environmental Simulation Industry

Buồng thử nghiệm môi trường mô-đun PV | Tuân thủ tiêu chuẩn IEC & UL

CáiBuồng thử nghiệm PVĐược thiết kế để kiểm tra độ tin cậy môi trường của các sản phẩm quang điện (PV), bao gồm pin mặt trời và mô-đun quang điện. Nó mô phỏng các điều kiện khí hậu trong thế giới thực để đánh giá hiệu suất lâu dài, độ bền và an toàn trong điều kiện căng thẳng tăng tốc.

Hệ thống có khả năng kiểm soát chính xác nhiệt độ từ-60oC đến + 100 ℃Và độ ẩm tương đối từ20% đến 98% RH, Cho phép mô phỏng khí hậu toàn diện cho trình độ và nghiên cứu sản phẩm PV. Để đáp ứng các yêu cầu thử nghiệm tiên tiến, các chức năng tùy chọn nhưHệ thống chiếu xạ ánh sáng và môi trường thử nghiệm ăn mòn tùy chỉnhCũng có thể được tích hợp, cho phép mô phỏng các điều kiện ngoài trời phức tạp và khắc nghiệt hơn.

Mẫu: DHPV-04,PV-04

Tiêu chuẩn: ,IEC 62804,IEC 61215,IEC 61646,IEC 62108,UL 1703,JIS C-8990,C-8991,C-8917,C-8938

Buồng thử nghiệm PV cho mô-đun năng lượng mặt trời | IEC 61215 thử nghiệm nhiệt ẩm

Các tính năng và lợi ích của buồng thử nghiệm PV

1. thử nghiệm lão hóa nhanh của nhiều mô-đun PV cùng một lúc có thể đáp ứng nhu cầu kiểm tra chất lượng của sản xuất hàng loạt. Nó không chỉ có thể cải thiện hiệu quả thử nghiệm, giảm chi phí thử nghiệm mà còn đảm bảo tính nhất quán của chất lượng sản phẩm.

2. Hệ thống bảo vệ an toàn hoàn hảo, nếu mô-đun quang điện xảy ra đoản mạch, quá nhiệt và các điều kiện bất thường khác, hệ thống bảo vệ an toàn phòng thử nghiệm sẽ báo động kịp thời và có biện pháp bảo vệ thích hợp.

3. Các Đề Án kiểm tra PV tùy chỉnh được hỗ trợ theo các yêu cầu và tiêu chuẩn kiểm tra khác nhau. Cho dù đó là bài kiểm tra hiệu suất cho một loại mô-đun quang điện cụ thể hay bài kiểm tra chứng nhận theo tiêu chuẩn quốc tế, quốc gia hoặc ngành.

4. Hỗ trợ nhiều chế độ kiểm tra, chẳng hạn như kiểm tra tĩnh, kiểm tra động, kiểm tra tuần hoàn, v. v. Các chế độ kiểm tra khác nhau có thể mô phỏng hiệu suất của các mô-đun quang điện ở các trạng thái làm việc khác nhau.

Thông số kỹ thuật của buồng thử nghiệm PV

Mô hình	PV-04
Kích thước bên trong (mm)	13007001350
Kích thước tổng thể (mm)	190011001750
Khối lượng nội thất	1220l
Phạm vi nhiệt độ	-60 ℃ ~ + 100 ℃
Biến động nhiệt độ	± 0.5 ℃
Độ lệch nhiệt độ	± 2.0 ℃
Phạm vi độ ẩm	20% ~ 98% RH
Độ lệch độ ẩm	± 2.5% RH
Tỷ lệ thay đổi nhiệt độ	1 ~ 3.4 ℃/PHÚT
Kích thước bảng điều khiển	1m * 2m
Công suất tấm	4 / 6 / 8 / 10 / 12 cái
Bộ điều khiển	Bộ điều khiển màn hình cảm ứng LCD màu có thể lập trình
	Kết nối Ethernet, PC Link, USB
Độ ẩm	Hệ thống cấp nước	Cấp nước tự động
	Hệ thống cấp nước	Hệ thống lọc nước
	Máy tạo độ ẩm	Máy tạo độ ẩm bay hơi bề mặt bằng thép không gỉ cách ly bên ngoài
	Hút ẩm	Thiết bị bay hơi
Cảm biến	Cảm biến nhiệt độ	Điện trở bạch kim PTR pt100Ω/mV a-class, độ chính xác 0.001 ℃
	Cảm biến độ ẩm	Cảm biến bóng đèn khô và ướt
Tích hợp bể nước (mm)	270300450
Kích thước cửa sổ xem (mm)	330*370
Lưu thông không khí	Quạt gió ly tâm
Thiết bị an toàn	Bảo vệ đốt khô máy tạo độ ẩm; bảo vệ quá nhiệt; bảo vệ quá dòng; Bảo vệ áp suất cao cho môi chất lạnh; bảo vệ thiếu nước; bảo vệ rò rỉ đất

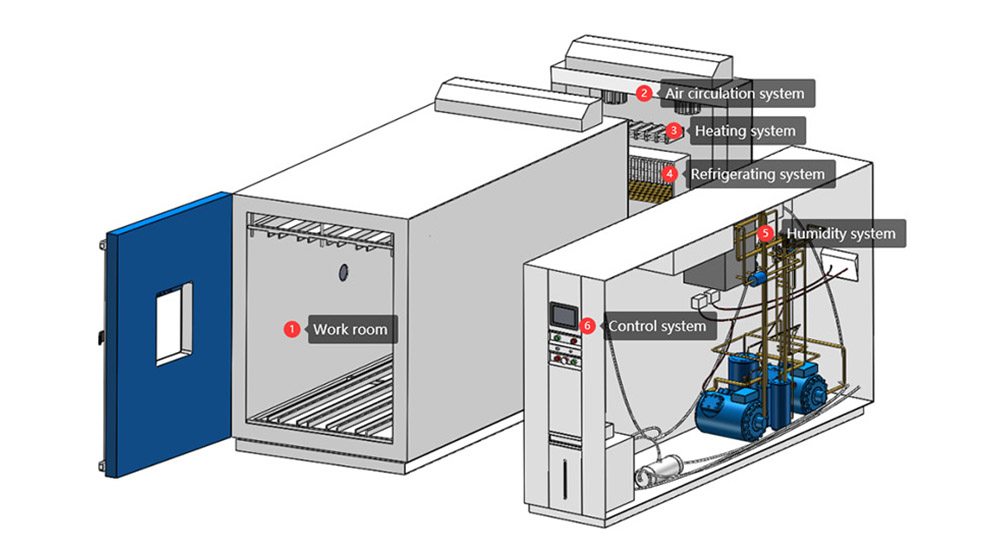

Thiết kế hệ thống chính nổi bật của buồng thử nghiệm PV

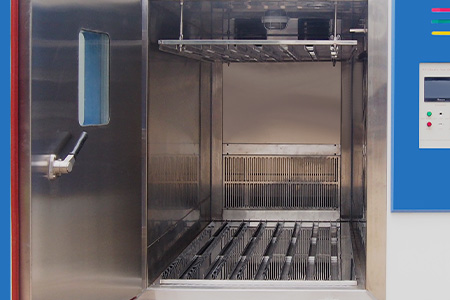

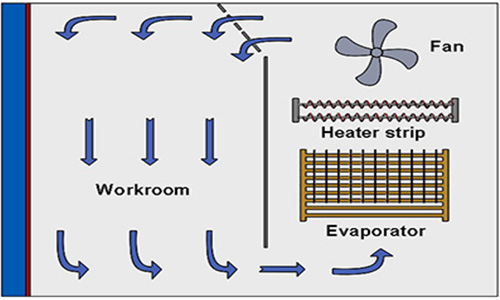

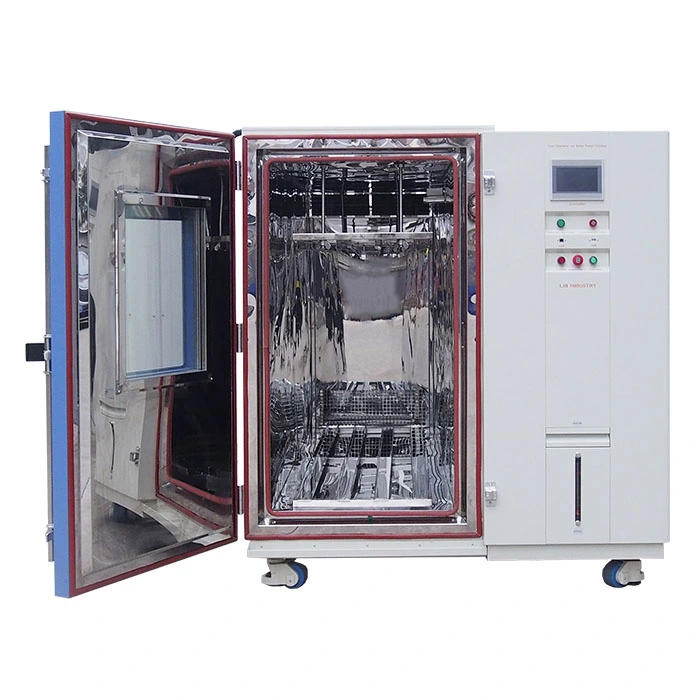

Hệ thống luồng khí & nội thất bằng thép không gỉ SUS304 Không gian thử nghiệm được làm bằngThép không gỉ SUS304, Mang lại khả năng chống ăn mòn và độ bền cao. MộtHệ thống quạt ly tâm công suất caoĐảm bảo luồng không khí đồng đều, duy trì nhiệt độ và độ ẩm ổn định trên toàn bộ buồng.

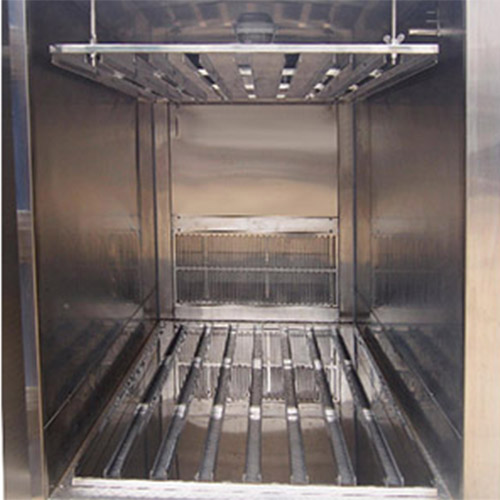

Giá giữ Mẫu PV có thể điều chỉnh Gia cốGiá để mẫu bằng inoxHỗ trợ mô-đun PV lên đến1m × 2m. Nó cho phépĐiều chỉnh độ cao và định vị góc, Mô phỏng các điều kiện lắp đặt thực tế để kiểm tra chính xác hơn.

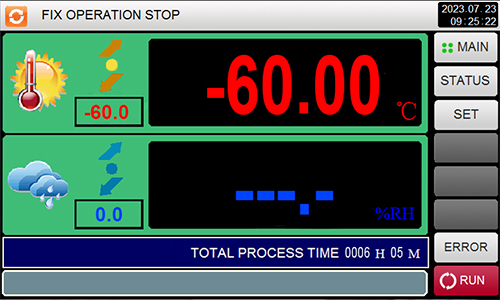

Trung tâm điều khiển lõi (màn hình cảm ứng PLC) Buồng sử dụng mộtBộ điều khiển PLC màn hình cảm ứng LCD màuĐể dễ dàng vận hành và theo dõi thời gian thực các đường cong nhiệt độ và độ ẩm. Nó hỗ trợChu kỳ kiểm tra được lập trình, điều khiển từ xa Ethernet/PC và xuất dữ liệu USB, Đảm bảo quản lý dữ liệu hiệu quả và truy xuất nguồn gốc.

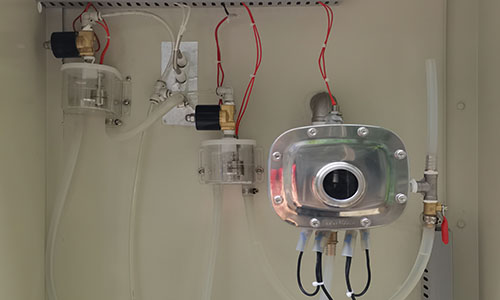

Hệ thống độ ẩm & lọc nước AnMáy tạo độ ẩm bay hơi bên ngoài với nguồn cấp nước tự độngĐảm bảo kiểm soát độ ẩm ổn định. Hệ thống sử dụng nước tinh khiết để ngăn ngừa ô nhiễm và hỗ trợ kiểm tra nhiệt độ ẩm IEC trong thời gian dài.
