Vật liệu cao su và elastomer được sử dụng rộng rãi trong hệ thống làm kín ô tô, cách điện cáp, ống công nghiệp và linh kiện hàng không vũ trụ. Tuy nhiên, một trong những yếu tố môi trường phá hủy nhất ảnh hưởng đến hiệu suất của cao su làtiếp xúc với ozone.
Ngay cả ở nồng độ cực thấp trong khí quyển, ozone có thể gây nứt bề mặt, giòn hóa và cuối cùng là hỏng hóc của vật liệu elastomer dưới ứng suất cơ học. Đây là lý do tại sao thử nghiệm khả năng chịu ozone đã trở thành một phần quan trọng trong việc đánh giá vật liệu và đảm bảo chất lượng.
Phương pháp tiêu chuẩn được định nghĩa trongASTM D1149buồng thử nghiệm ozoneđược sử dụng rộng rãi để đánh giá khả năng chống nứt do ozone của vật liệu cao su trong điều kiện biến dạng tĩnh hoặc động.
Các điều kiện thử nghiệm điển hình bao gồm:
Nồng độ ozone: 10–500 pphm (phần trăm triệu)
Phạm vi nhiệt độ: 20°C đến 60°C (tùy thuộc vào yêu cầu vật liệu)
Độ ẩm tương đối: môi trường kiểm soát tùy chọn (tùy theo dòng máy)
Dòng khí: tuần hoàn liên tục để phân phối ozone đồng đều
Để mô phỏng chính xác các điều kiện lão hóa thực tế, mộtbuồng thử nghiệm ozonelà cần thiết. Không giống như các buồng môi trường thông thường, buồng ozone phải đảm bảo:
Kiểm soát chính xác nồng độ ozone
Phân phối khí đồng đều
Nhiệt độ và dòng khí ổn định
Xả khí an toàn và bảo vệ chống rò rỉ
Đây là lúc cáchệ thống buồng thử nghiệm ozone từ LIB industryđóng vai trò quan trọng trong thử nghiệm độ tin cậy của vật liệu.
Cốt lõi của thử nghiệm ozone nằm ở cách mẫu cao su bị ứng suất cơ học trong quá trình tiếp xúc. Theo ASTM D1149, hai phương pháp chính được sử dụng:biến dạng tĩnh and biến dạng động.
Hiểu được sự khác biệt giữa hai phương pháp này là điều cần thiết để chọn thiết lập thử nghiệm chính xác.
Trong thử nghiệm biến dạng tĩnh, mẫu cao su được kéo giãn đến một độ giãn dài cố định và duy trì ở biến dạng không đổi đó trong suốt quá trình thử nghiệm.
Các thông số điển hình:
Mức biến dạng: 10%, 20%, 25%, lên đến 35% (tùy theo đặc tả vật liệu)
Thời gian phơi nhiễm: 48 giờ đến 168 giờ hoặc lâu hơn
Điều kiện ứng suất: biến dạng cơ học không đổi
Các đặc điểm chính:
Điều kiện ứng suất ổn định
Độ lặp lại cao
Phù hợp để đánh giá so sánh vật liệu
Độ phức tạp hệ thống thấp hơn
Ưu điểm:
Tính nhất quán tuyệt vời để đánh giá đạt/không đạt
Lý tưởng cho việc sàng lọc vật liệu R&D
Yêu cầu bảo trì thiết bị thấp hơn
Thử nghiệm tĩnh được sử dụng rộng rãi trong phát triển vật liệu giai đoạn đầu và xác minh tuân thủ.
Thử nghiệm biến dạng động đưa ra biến dạng tuần hoàn trong quá trình phơi nhiễm ozone. Mẫu liên tục kéo giãn và thả lỏng, mô phỏng các điều kiện vận hành thực tế.
Các thông số điển hình:
Tần số: 0,5–2 Hz (dải phổ biến trong công nghiệp)
Biên độ biến dạng: biến dạng tuần hoàn 5%–30%
Loại chuyển động: chuyển động tịnh tiến qua lại dạng sin hoặc tuyến tính
Các đặc điểm chính:
Mô phỏng mỏi cơ học thực tế
Kết hợp lão hóa ozone + ứng suất tuần hoàn cơ học
Độ thực tế cao hơn trong mô phỏng điều kiện sử dụng
Ưu điểm:
Dự đoán hiệu suất thực tế chính xác hơn
Lý tưởng cho các ứng dụng ô tô và công nghiệp
Nắm bắt được hành vi lan truyền vết nứt mỏi
Thử nghiệm động đặc biệt quan trọng đối với các linh kiện phải chịu chuyển động liên tục như gioăng ô tô, các chi tiết cao su hệ thống treo và hệ thống cáp mềm.
| Đặc điểm | Biến dạng Tĩnh | Biến dạng Động |
|---|---|---|
| Loại Biến dạng | Không đổi | Tuần hoàn |
| Chuyển động | None | Tịnh tiến qua lại |
| Mức độ Mô phỏng | Phơi nhiễm cơ bản | Mỏi thực tế |
| Độ phức tạp | Low | High |
| Ứng dụng | Sàng lọc vật liệu | Dự đoán tuổi thọ |
| Yêu cầu đồ gá | Kẹp tiêu chuẩn | Đồ gá hỗ trợ chuyển động |
Việc chọn phương pháp đúng phụ thuộc vào ứng dụng cuối cùng của vật liệu và mục tiêu thử nghiệm.
Thử nghiệm biến dạng tĩnh phù hợp cho:
Phát triển công thức polymer
Nghiên cứu so sánh vật liệu
Thử nghiệm tuân thủ theo ASTM D1149
Kiểm soát chất lượng trong các lô sản xuất
Nó thường được sử dụng trong các phòng thí nghiệm nơi ưu tiên độ lặp lại và hiệu quả hơn độ chính xác mô phỏng thực tế.
Thử nghiệm biến dạng động được khuyến nghị cho:
Hệ thống làm kín ô tô (gioăng cửa, gioăng cửa sổ)
Cách điện cáp và dây dẫn linh hoạt
Linh kiện elastomer hàng không vũ trụ
Các chi tiết cao su công nghiệp có độ tin cậy cao
Nếu ứng dụng liên quan đến chuyển động hoặc rung động liên tục, thử nghiệm động cung cấp dự đoán hư hỏng thực tế hơn đáng kể.
Khi lựa chọn hệ thống buồng thử nghiệm ozone, các kỹ sư nên đánh giá:
Dải nồng độ ozone: 10–500 pphm
Độ chính xác điều khiển: ±5% hoặc tốt hơn
Độ ổn định nhiệt độ: đề xuất ±0,5°C
Dải biến dạng: 5%–35% có thể điều chỉnh
Sức chứa mẫu: thường 16–48 mẫu
Độ đồng đều lưu thông không khí
Độ bền của đồ gá khi tiếp xúc với ozone
Các thông số này ảnh hưởng trực tiếp đến độ lặp lại của thử nghiệm và độ tin cậy của dữ liệu.

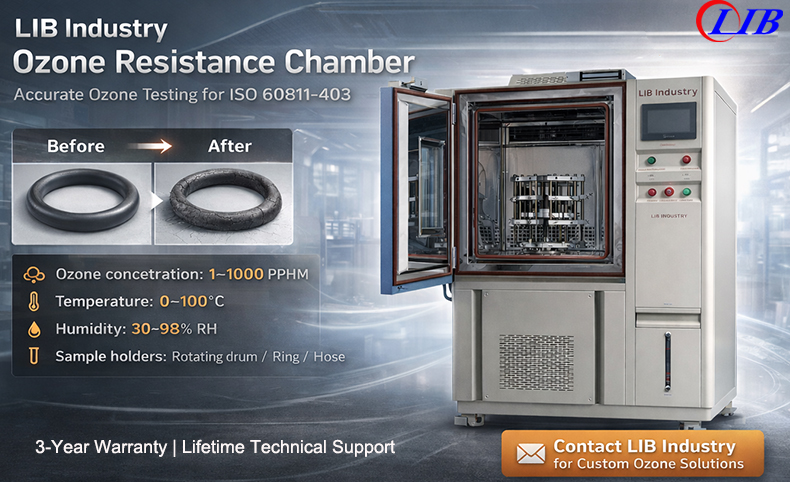

LIB industrythiết kế các buồng thử nghiệm ozone tiên tiến được chế tạo riêng cho việc tuân thủ ASTM D1149 và thử nghiệm độ bền lâu dài của vật liệu elastomer.
 |
Dải Nhiệt độ |
0℃ ～ +100 ℃ |
Dao động Nhiệt độ |
± 0.5 ℃ |
|
Độ lệch Nhiệt độ |
± 2.0 ℃ |
|
Dải Độ ẩm |
30% ~ 98% RH |
|
Độ lệch Độ ẩm |
± 2.5% RH |
|
Tốc độ Làm mát |
Môi trường ~ 0℃ trong vòng 20 phút |
|
Nồng độ Ozone |
1～1000PPHM |
|
Tốc độ Quay của Giá đỡ Mẫu |
0~10 r/min |
|
Tốc độ Dòng Khí |
0 ~ 60L/min |
|
Độ giãn kéo của Kẹp |
5%～35% |
Hệ thống nồng độ ozone sử dụng máy phát phóng điện corona với điều khiển vòng kín.
Thông số kỹ thuật chính:
Dải nồng độ ozone: 10–500 pphm (có thể tùy chỉnh các dải cao hơn)
Độ chính xác điều khiển: ±5%
Giám sát ozone thời gian thực qua cảm biến hấp thụ UV
Hệ thống điều chỉnh phản hồi tự động
Điều này đảm bảo các điều kiện phơi nhiễm ổn định và có thể lặp lại trong suốt các chu kỳ thử nghiệm dài.
Các điều kiện môi trường ổn định là rất quan trọng để thử nghiệm ozone chính xác.
Dải nhiệt độ: 0°C đến 60°C (có thể tùy chỉnh)
Độ ổn định nhiệt độ: ±0,5°C
Hệ thống tuần hoàn không khí: phân phối ozone đồng đều
Bên trong buồng: cấu trúc chống ăn mòn bằng thép không gỉ SUS304
Hệ thống dòng khí đảm bảo nồng độ ozone đồng nhất trong toàn bộ không gian thử nghiệm, ngăn chặn sự lệch nồng độ cục bộ.
Ozone là một loại khí có tính phản ứng cao và nguy hiểm. Do đó, thiết kế an toàn là rất cần thiết.
Các buồng ozone của LIB bao gồm:
Hệ thống phát hiện rò rỉ ozone
Hệ thống xả và trung hòa tự động
Bảo vệ an toàn khóa liên động cửa
Cơ cấu dừng khẩn cấp
Các hệ thống này đảm bảo vận hành an toàn trong phòng thí nghiệm ngay cả trong điều kiện thử nghiệm nồng độ cao.
Một trong những thành phần quan trọng nhất nhưng thường bị đánh giá thấp trong thử nghiệm ozone là hệ thống đồ gá mẫu. Thiết kế đồ gá kém có thể dẫn đến áp dụng biến dạng không chính xác và kết quả thử nghiệm không đáng tin cậy.
LIB industry cung cấp tùy chỉnh đồ gá rất linh hoạt cho cả hệ thống thử nghiệm tĩnh và động.
Kẹp giãn dài cố định
Dải biến dạng có thể điều chỉnh: 10%–35%
Cấu hình đa mẫu: 16 / 24 / 48 vị trí
Vật liệu chống ăn mòn: SUS316, hợp kim nhôm, lớp phủ PTFE
Các đồ gá này đảm bảo biến dạng dài hạn ổn định mà không bị trượt.
Đối với thử nghiệm động, LIB cung cấp các hệ thống chuyển động tịnh tiến qua lại dẫn động bằng động cơ:
Dải tần số: 0,5–2 Hz có thể điều chỉnh
Hệ thống chuyển động đồng bộ đa mẫu
Tùy chọn chuyển động tuyến tính hoặc hình sin
Các thành phần có độ bền cao cho hoạt động liên tục
Hệ thống này cho phép mô phỏng chính xác các điều kiện ứng suất tuần hoàn thực tế khi phơi nhiễm ozone.
|
|
 |
 |
LIB cung cấp dịch vụ thiết kế đồ gá tùy chỉnh hoàn toàn dựa trên yêu cầu của khách hàng:
Hình dạng mẫu phi tiêu chuẩn (dải, ống, tấm)
Cấu trúc kẹp theo ứng dụng cụ thể
Đường biến dạng tùy chỉnh (chuyển động tuyến tính / cong)
Thiết kế riêng cho ngành ô tô, cáp và vận tải đường sắt
Sự linh hoạt này đảm bảo rằng các hệ thống thử nghiệm phù hợp với điều kiện ứng dụng thực tế thay vì các giả định chung trong phòng thí nghiệm.
Lão hóa ozone là một trong những cơ chế suy thoái mạnh mẽ nhất ảnh hưởng đến vật liệu cao su và elastomer. Việc lựa chọn phương pháp thử nghiệm đúng theoASTM D1149là rất cần thiết để có được dữ liệu hiệu suất vật liệu có ý nghĩa và dự đoán được.
Thử nghiệm biến dạng tĩnh là lý tưởng để so sánh vật liệu và tuân thủ tiêu chuẩn
Thử nghiệm biến dạng động là cần thiết để dự đoán tuổi thọ sử dụng thực tế
Cuối cùng, độ chính xác của kết quả không chỉ phụ thuộc vào điều kiện thử nghiệm mà còn vào chất lượng của hệ thống thử nghiệm, thiết kế đồ gá và độ chính xác của kiểm soát môi trường.
Với kỹ thuật tiên tiến từLIB industry, các phòng thí nghiệm có thể đạt được kiểm soát nồng độ ozone rất ổn định, áp dụng biến dạng chính xác và hệ thống đồ gá tùy chỉnh phù hợp với các ứng dụng công nghiệp đa dạng.
Điều kiện thử nghiệm phổ biến nhất lànồng độ ozone 50 ± 5 pphm at 40°C ± 2°C. Một số thông số kỹ thuật ô tô có thể yêu cầu100 pphmhoặc cao hơn. Các buồng thử nghiệm ozone của LIB hỗ trợ dải nồng độ từ1–1000 pphm.
Có. ASTM D1149 cho phép thử nghiệm các sản phẩm hoàn thiện và các linh kiện không đều. LIB có thể tùy chỉnh đồ gá cho vòng chữ O, gioăng, ống, vỏ cáp và các mẫu phi tiêu chuẩn khác để đảm bảo kiểm soát biến dạng chính xác.
Tần số thử nghiệm động tiêu chuẩn thường là0,5 Hz (30 chu kỳ/phút). Tần số quá cao có thể gây ra tích tụ nhiệt, trong khi tần số thấp có thể không mô phỏng đầy đủ các điều kiện mỏi. Hệ thống dẫn động servo của LIB duy trì độ chính xác tần số trong khoảng±0,05 Hz.
LIB cung cấpbảo hành 3 năm and hỗ trợ kỹ thuật trọn đời. Khách hàng nhận được phản hồi kỹ thuật nhanh chóng, khắc phục sự cố từ xa, hỗ trợ phụ tùng thay thế và dịch vụ hậu mãi liên tục trong suốt vòng đời thiết bị.
Có. LIB có thể cấu hình các buồng thử nghiệm ozone với đồ gá tĩnh, đồ gá động hoặc hệ thống có thể hoán đổi, cho phép một buồng hỗ trợ nhiều phương pháp thử nghiệm ASTM D1149.
