Nước hiếm khi xâm nhập vào sản phẩm một cách ấn tượng đầu tiên. Trong nhiều ứng dụng thực tế, lỗi bắt đầu bằng việc nhỏ giọt chậm từ trần nhà, ngưng tụ từ các hệ thống HVAC, nước chảy dọc theo dây cáp hoặc các giọt rơi xuống Bảng điều khiển trong khi làm sạch. Đối với vỏ điện, đầu nối, đèn chiếu sáng trong nhà, thiết bị y tế, sản phẩm nhà thông minh và thiết bị điện tử công nghiệp, ngay cả những giọt nhỏ cũng có thể dẫn đến ăn mòn, hỏng cách điện, tín hiệu sai hoặc hoạt động không an toàn.
AnThiết bị kiểm tra độ nhỏ giọt nước IPX1 IPX2Được thiết kế cho loại Rủi Ro này. Nó tạo ra các điều kiện nước nhỏ giọt có kiểm soát để các kỹ sư có thể đánh giá liệu một vỏ bọc có bảo vệ các thành phần bên trong khỏi sự xâm nhập của nước có hại theo yêu cầu kiểm tra iec 60529 hay không. Mặc dù bản thân thử nghiệm có vẻ đơn giản, nhưng các yếu tố như tốc độ dòng chảy, vị trí mẫu, góc nghiêng và phân phối nhỏ giọt đều ảnh hưởng đến kết quả cuối cùng.
Thiết bị kiểm tra nhỏ giọt nước IPX1 IPX2 là hệ thống nước nhỏ giọt có kiểm soát được sử dụng để đánh giá Hai mức bảo vệ chống nước đầu tiên của mã IP. Nước đi qua các lỗ phân bố đều trong khay nhỏ giọt được đặt phía trên mẫu, tạo ra các giọt nước dọc trên thiết bị được thử nghiệm.
Không giống như phun, phun hoặc thử nghiệm ngâm, IPX1 và IPX2 tập trung vào các giọt rơi áp suất thấp. Các thử nghiệm này mô phỏng các điều kiện như rò rỉ mái nhà, ngưng tụ hoặc nhỏ giọt góc cạnh nhẹ trong khi phục vụ bình thường.
Một hệ thống tiêu biểu bao gồm:
Khay nhỏ giọt có lỗ đồng nhất
Điều chỉnh lưu lượng nước
Bàn xoay cho mẫu
Cơ chế nghiêng 15 ° để thử nghiệm IPX2
Hệ thống tuần hoàn và lọc nước
Bộ điều khiển có thể lập trình
Kết cấu phòng làm việc inox
Phân phối nước ổn định và lặp lại là rất quan trọng. Lỗ nhỏ giọt bị chặn, dòng chảy không đồng đều hoặc áp suất không ổn định có thể dẫn đến kết quả không chính xác và đánh giá vượt qua/Thất Bại không nhất quán.
Cấp độ kiểm tra | Tiếp xúc với nước | Vị trí mẫu | Tốc độ dòng chảy | Thời gian thử nghiệm |
IPX1 | Giọt rơi theo chiều dọc | Vị trí hoạt động bình thường, xoay | 1 mm/phút | 10 phút |
IPX2 | Giọt rơi theo chiều dọc trên vỏ nghiêng | Nghiêng 15 ° theo bốn hướng | 3 mm/phút | 2.5 phút cho mỗi vị trí |
IPX1 đánh giá khả năng bảo vệ chống nước rơi thẳng đứng trong khi sản phẩm vẫn ở vị trí hoạt động bình thường. IPX2 đòi hỏi khắt khe hơn vì vỏ được nghiêng 15 ° theo bốn hướng, cho phép nước thu thập xung quanh các đường nối, lỗ thông hơi, đầu vào cáp, nút và giao diện miếng đệm.
Sản phẩm vượt qua IPX1 vẫn có thể bị lỗi IPX2 nếu nước đi dọc theo các khớp nối hoặc đường dẫn đầu nối trong quá trình phơi sáng nghiêng.
IEC 60529 xác định hệ thống mã IP để bảo vệ vỏ bọc. Đối với IPX1 và IPX2:
Nước rơi thẳng vào mẫu
IPX1 sử dụng cường độ nước 1 mm/phút
IPX2 sử dụng cường độ nước 3 mm/phút
IPX2 yêu cầu thử nghiệm ở bốn vị trí nghiêng
Việc chấp nhận dựa trên việc nước có gây ra tác hại hay không
“Tác động có hại” phụ thuộc vào tiêu chuẩn và ứng dụng của sản phẩm. Dấu Vết nhỏ của nước trong khu vực thoát nước có thể được chấp nhận, trong khi nước tiếp cận các bộ phận sống, PCB, thiết bị đầu cuối, cảm biến hoặc rào cản cách nhiệt thường được coi là lỗi.
Trước khi thử nghiệm, thiết bị được thử nghiệm phải được kiểm tra và ghi lại, bao gồm tình trạng vỏ bọc, con dấu, đầu vào cáp và trạng thái hoạt động. Sau đó, Mẫu được đặt ở vị trí hoạt động bình thường trên bàn xoay.
Đối với thử nghiệm IPX1, thiết bị được đặt thành 1 mm/phút Lưu lượng nước và mẫu quay khoảng 1 R/phút trong 10 phút. Mục đích là để mô phỏng tiếp xúc với nước nhỏ giọt dọc trong điều kiện lắp đặt bình thường.
Đối với thử nghiệm IPX2, mẫu được nghiêng 15 ° so với vị trí bình thường và tiếp xúc theo bốn hướng khác nhau. Tốc độ dòng nước tăng lên 3 mm/phút, với mỗi vị trí được kiểm tra trong 2.5 PHÚT.
Sau khi tiếp xúc, Sản phẩm được kiểm tra khả năng xâm nhập có hại. Các kỹ sư thường kiểm tra các bộ phận trực tiếp, hốc đầu nối, khu vực PCB, màn hình hiển thị, bề mặt cách điện, công tắc và điểm vào cáp. Kiểm tra chức năng thường được thực hiện trước và sau khi mở vỏ.
Kết quả kiểm tra đáng tin cậy phụ thuộc rất nhiều vào thiết lập phù hợp. Khay nhỏ giọt phải phân phối nước đồng đều qua các lỗ sạch, không bị cản trở. Cấp nước ổn định và kiểm soát dòng chảy rất quan trọng vì biến động áp suất có thể ảnh hưởng đến mức phơi sáng.
Mẫu phải được định vị càng gần càng tốt với điều kiện lắp đặt thực tế. Hướng cáp, hướng lắp và đường thoát nước có thể ảnh hưởng đáng kể đến hành vi của nước trong quá trình thử nghiệm.
Hệ thống chuyên nghiệp thường bao gồm:
Lọc nước để giảm tắc nghẽn lỗ nhỏ giọt
Chiều cao mẫu có thể điều chỉnh
Xoay bàn xoay ổn định
Điều khiển lưu lượng và thời gian lập trình
Cấu trúc bên trong bằng thép không gỉ SUS304
Những tính năng này giúp cải thiện khả năng lặp lại trong quá trình sử dụng trong phòng thí nghiệm liên tục.
Mặc dù quy trình tương đối đơn giản, nhưng lỗi kiểm tra là phổ biến.
Các vấn đề điển hình bao gồm:
Sử dụng tốc độ dòng chảy IPX1 trong quá trình thử nghiệm IPX2
Kiểm tra IPX2 chỉ theo một hướng nghiêng
Khởi động Bộ hẹn giờ trước khi dòng chảy ổn định
Bỏ qua các lỗ nhỏ giọt bị chặn
Định tuyến cáp không chính xác tạo ra các đường dẫn nước không thực tế
Bỏ qua kiểm tra chức năng sau khi tiếp xúc
Một vấn đề phổ biến trong thử nghiệm đầu nối là theo dõi nước dọc theo cáp. Nếu cáp được định tuyến khác với điều kiện lắp đặt thực tế, kết quả kiểm tra có thể không phản ánh hiệu suất trường thực tế.
Một thiết bị tốt nên cung cấp các điều kiện kiểm tra ổn định, lặp lại và dễ kiểm soát thay vì chỉ đơn giản là Tạo ra nước nhỏ giọt.
Các điểm lựa chọn quan trọng bao gồm:
Kiểm soát lưu lượng chính xác 1 mm/phút và 3 mm/phút
Lỗ nhỏ giọt đồng nhất 0.4mm
Xoay bàn xoay ổn định khoảng 1 r/phút
Chức năng nghiêng 15 ° đáng tin cậy
Định vị mẫu có thể điều chỉnh
Hệ thống tuần hoàn và lọc nước
Xây dựng bằng thép không gỉ SUS304
Bộ điều khiển lập trình màn hình cảm ứng
Cửa sổ quan sát để theo dõi
Bảo vệ an toàn khi rò rỉ và thiếu nước
Đối với các phòng thí nghiệm chạy thử nghiệm lặp đi lặp lại trên nhiều sản phẩm hoặc lô sản xuất, tự động hóa giúp giảm lỗi của người vận hành và cải thiện tính nhất quán.
Trong phát triển sản phẩm thực tế, thử nghiệm IPX1 và IPX2 thường chỉ là bước đầu tiên để xác minh Bao vây. Nhiều sản phẩm cũng yêu cầu mức độ chống thấm nước cao hơn hoặc bảo vệ chống bụi theo tiêu chuẩn IEC 60529 và các tiêu chuẩn liên quan.
LIB Industry cung cấp đầy đủ các thiết bị kiểm tra chống nước và bụi IP, bao gồm:
Thiết bị kiểm tra không thấm nước
Thiết bị kiểm tra sự xâm nhập của bụiLIB Industry cũng sản xuất các buồng thử nghiệm chống bụi để thử nghiệm IP5X và IP6X. Các hệ thống tiêu biểu bao gồm:
|  |

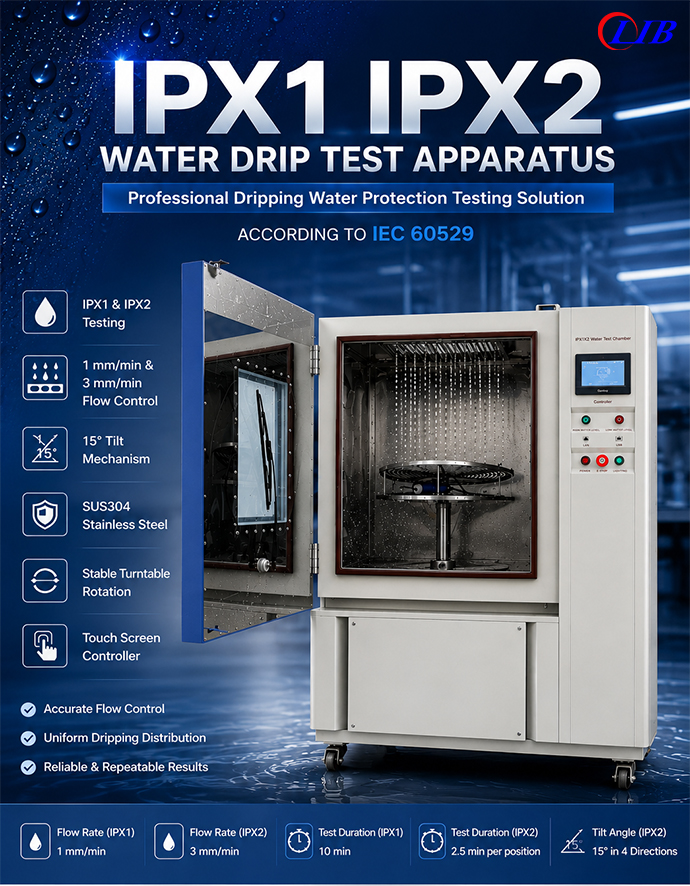

Thiết bị kiểm tra nhỏ giọt nước IPX1 IPX2 công nghiệp LIB được thiết kế để mô phỏng nhỏ giọt ổn định và sử dụng lâu dài trong phòng thí nghiệm. Hệ thống hỗ trợ kiểm tra IPX1 ở 1 mm/phút trong 10 phút và kiểm tra IPX2 ở 3 mm/phút với bốn vị trí 15 °.
Thiết bị sử dụng:
Lỗ nhỏ giọt 0.4mm với khoảng cách 20mm
Cấu trúc bàn xoay có thể điều chỉnh
Điều khiển màn hình cảm ứng màu có thể lập trình
Hệ thống tuần hoàn và lọc nước
Phòng làm việc bằng thép không gỉ SUS304 và các bộ phận tiếp xúc với nước
Đối với các nhà sản xuất đầu nối và thiết bị điện tử, kiểm soát dòng chảy ổn định và định vị lặp lại giúp các kỹ sư so sánh các thiết kế niêm phong và tính nhất quán của sản xuất hiệu quả hơn.
LIB Industry tập trung vào các thiết bị kiểm tra môi trường đáng tin cậy để kiểm tra chống nước, chống bụi, khí hậu và ăn mòn.
Tại sao chọn ngành LIB:
Thử nghiệm IEC 60529 ổn định và chính xác
Xây dựng bằng thép không gỉ SUS304
Kích thước buồng tùy chỉnh có sẵn
Bộ điều khiển màn hình cảm ứng dễ sử dụng
Hiệu suất đáng tin cậy để thử nghiệm trong phòng thí nghiệm liên tục
Hỗ trợ kỹ thuật chuyên nghiệp
Bảo hành 3 năm
Hỗ trợ dịch vụ trọn đời
Dù thử nghiệm đầu nối, thiết bị điện tử, sản phẩm chiếu sáng hay thiết bị công nghiệp, LIB Industry giúp khách hàng cải thiện độ tin cậy của sản phẩm với các giải pháp kiểm tra chống bụi và chống thấm IP hoàn chỉnh.
Liên hệ với LIB Industry để biết các thiết bị kiểm tra môi trường tùy chỉnh và hỗ trợ kỹ thuật chuyên nghiệp.
Các sản phẩm phổ biến bao gồm vỏ điện, đầu nối, Đèn Led, thiết bị nhà thông minh, thiết bị y tế, cảm biến, bộ điều hợp nguồn và các sản phẩm điện tử trong nhà tiếp xúc với nước ngưng tụ hoặc nhỏ giọt.
Vâng. Công nghiệp LIB cung cấp đầy đủ hệ thống kiểm tra chống thấm nước và chống bụi IP, bao gồm IPX1-IPX8 Thiết bị chống nước, buồng chống bụi IP5X/IP6X, buồng cát và bụi, và hệ thống kiểm tra độ tin cậy môi trường tích hợp.
Định vị cáp không đúng cách có thể tạo ra các đường dẫn nước không thực tế và tạo ra kết quả không chính xác. Thiết lập thử nghiệm phải phù hợp với điều kiện cài đặt dự định bất cứ khi nào có thể.
