Các ECU ô tô hiếm khi hỏng chỉ vì một linh kiện trở nên quá nóng hoặc quá lạnh. Thách thức lớn hơn là sự thay đổi nhiệt độ lặp đi lặp lại. Khởi động nguội, nhiệt khoang động cơ, chu kỳ sạc, chuyển mạch công suất và biến động môi trường đều gây ra sự giãn nở và co lại liên tục giữa các vật liệu khác nhau bên trong ECU.
Mối hàn, lớp phủ PCB, vỏ bọc bán dẫn, đầu nối và vỏ hộp đều có hệ số giãn nở nhiệt (CTE) khác nhau. Sau hàng ngàn chu kỳ, ứng suất cơ học tích lũy có thể dẫn đến mỏi mối hàn, lỗi điện gián đoạn, lỗi giao tiếp hoặc hỏng hóc hoàn toàn.
ABuồng Chu kỳ Nhiệt JESD22-A104tái tạo ứng suất này trong điều kiện được kiểm soát, giúp nhà sản xuất phát hiện rủi ro độ tin cậy trước khi xác nhận xe và sản xuất hàng loạt. Điều này yêu cầu kiểm soát nhiệt độ chính xác, hiệu suất chu kỳ ổn định, khả năng tải nhiệt đủ và khả năng giám sát ECU được cấp điện trong quá trình thử nghiệm.
Không chắc cấu hình buồng nào phù hợp với chương trình ECU của bạn?Trao đổi với kỹ sư thử nghiệm LIB— chúng tôi sẽ giúp bạn kết hợp dải nhiệt độ, tải nhiệt và giao diện cáp với kế hoạch đánh giá chất lượng của bạn, miễn phí.
Buồng Chu kỳ Nhiệt JESD22-A104 là buồng thử nghiệm môi trường được thiết kế để đánh giá các linh kiện và cụm lắp ráp điện tử dưới sự tiếp xúc nhiệt độ cao và thấp lặp đi lặp lại.
Tiêu chuẩn JESD22-A104, do JEDEC phát triển, tập trung vào thử nghiệm chu kỳ nhiệt cho các thiết bị bán dẫn, vỏ bọc và kết nối hàn. Trong ứng dụng ô tô, phương pháp này được sử dụng rộng rãi cho:
ECU ô tô
Cụm lắp ráp PCB
Mô-đun điều khiển điện tử
Vỏ bọc bán dẫn
Đánh giá độ tin cậy mối hàn
Không giống như các thử nghiệm lưu trữ nhiệt đơn giản, chu kỳ nhiệt tạo ra ứng suất cơ học bằng cách thay đổi nhiệt độ lặp đi lặp lại giữa các cực được xác định. Điều này tiết lộ những điểm yếu tiềm ẩn mà có thể không xuất hiện trong quá trình thử nghiệm chức năng bình thường.
Ví dụ, một ECU có thể vượt qua kiểm tra ở nhiệt độ phòng nhưng lại phát sinh lỗi giao tiếp CAN gián đoạn khi tiếp xúc với chu kỳ nhiệt lặp đi lặp lại. Thử nghiệm JESD22-A104 giúp tái tạo các điều kiện này và kết nối các lỗi với ứng suất liên quan đến nhiệt độ.
Các hệ thống điện tử ô tô hiện đại kết hợp nhiều vật liệu với đặc tính giãn nở nhiệt khác nhau, bao gồm:
Mạch đồng
Vật liệu PCB FR-4
Vỏ bọc bán dẫn silicon
Hợp kim hàn
Vỏ nhôm
Phớt polymer và keo dán
Khi nhiệt độ thay đổi lặp đi lặp lại, các vật liệu này giãn nở và co lại với tốc độ khác nhau. Ứng suất cơ học thu được tập trung ở các khu vực dễ bị tổn thương như mối hàn, góc BGA, chân kết nối và các điểm gắn linh kiện.
Ví dụ, một ECU được lắp đặt gần động cơ có thể trải qua:
Khởi động nguội nhiệt độ thấp vào mùa đông
Hoạt động nhiệt độ cao gần động cơ
Thay đổi nhiệt độ nhanh trong quá trình vận hành xe
Nhiệt sinh ra từ điện tử công suất
Xe điện tạo ra thêm các thách thức nhiệt. Bộ điều khiển pin, bộ điều khiển động cơ và hệ thống quản lý công suất trải qua nhiệt sinh ra từ tổn thất chuyển mạch, chu kỳ sạc và thay đổi hệ thống làm mát.
Thử nghiệm chu kỳ nhiệt giúp phát hiện:
Mỏi mối hàn
Nứt BGA
Phân tách PCB
Tăng điện trở tiếp xúc đầu nối
Hư hại vỏ bọc bán dẫn
Biến dạng vỏ và phớt
Nhiều lỗi ECU là gián đoạn thay vì vĩnh viễn. Một vết nứt chỉ có thể mở ra ở nhiệt độ thấp hoặc cao, gây gián đoạn giao tiếp ngắn, reset ECU hoặc mã lỗi chẩn đoán. Thử nghiệm chu kỳ nhiệt làm cho các lỗi này có thể lặp lại và đo lường được.
JESD22-A104 đánh giá các linh kiện điện tử thông qua sự chuyển đổi nhiệt độ lặp đi lặp lại trong môi trường khí. Hồ sơ thử nghiệm được xác định bằng một số tham số quan trọng:
Nhiệt độ thấp (Tmin)
Nhiệt độ cao (Tmax)
Thời gian ngâm
Tốc độ tăng/giảm nhiệt
Số chu kỳ
Nhiệt độ mẫu (không phải nhiệt độ không khí buồng)
sản phẩmnhiệt độ thực tế quan trọng hơn nhiệt độ không khí buồng. Một thử nghiệm được thiết kế đúng yêu cầu xác minh bằng cách sử dụng thermocouple gắn vào chính mẫu, không chỉ cảm biến buồng.
Điều kiện nhiệt độ phổ biến JESD22-A104.01:
Điều kiện |
Nhiệt độ Thấp |
Nhiệt độ Cao |
A |
-55°C |
+85°C |
B |
-55°C |
+125°C |
C |
-65°C |
+150°C |
G |
-40°C |
+125°C |
H |
-55°C |
+150°C |
M |
-40°C |
+150°C |
Đối với thử nghiệm độ tin cậy kết nối hàn, các thực hành phổ biến bao gồm:
Tốc độ tăng/giảm nhiệt được kiểm soát, thường ≤15°C/phút (10–14°C/phút được ưu tiên)
Chế độ Ngâm 1–4, yêu cầu thời gian dừng tối thiểu 1/5/10/15 phút ở mỗi cực
1–2 chu kỳ/giờ cho công việc hàn, với thời gian chu kỳ dưới 30 phút thường tránh
Giám sát nhiệt độ mẫu chính xác, không chỉ không khí buồng
Chuyển tải buồng kép hoàn thành trong dưới một phút
Điều kiện được chọn phải phù hợp với ứng dụng ô tô thực tế và tài liệu đánh giá chất lượng điều chỉnh (JESD22-A104, AEC-Q100/Q200, ISO 16750-4, hoặc đặc tả dựa trên LV 124 của chính OEM). Hồ sơ khắc nghiệt hơn không phải lúc nào cũng có nghĩa là thử nghiệm tốt hơn — ứng suất quá mức có thể tạo ra lỗi không bao giờ xảy ra trong sử dụng xe thực tế, lãng phí thời gian theo đuổi một vấn đề không tồn tại.
Một thử nghiệm chu kỳ nhiệt ECU đáng tin cậy nên được thiết kế dựa trên ứng dụng sản phẩm, môi trường lắp đặt và các cơ chế lỗi dự kiến. Hồ sơ nhiệt độ chung chung có thể không thể hiện chính xác điều kiện xe thực tế.
Trước khi thử nghiệm, các kỹ sư nên xác định:
Nhiệt độ tối thiểu và tối đa
Số chu kỳ
Tốc độ tăng/giảm nhiệt
Thời gian ngâm
Điều kiện thử nghiệm có cấp điện hay không
Yêu cầu giám sát điện
Đối với đánh giá chất lượng ECU ô tô, các hồ sơ như -40°C đến +125°C thường được sử dụng, nhưng điều kiện chính xác phụ thuộc vào vị trí xe, loại linh kiện và yêu cầu OEM. Một ECU truyền động, hệ thống quản lý pin và mô-đun điện tử cabin có thể yêu cầu các điều kiện khác nhau do môi trường hoạt động của chúng khác nhau.
ECU nên được lắp đặt với đồ gá cho phép luồng không khí đủ xung quanh mẫu. Cảm biến nhiệt độ nên được đặt ở các vị trí quan trọng, chẳng hạn như:
Vỏ bộ xử lý
Linh kiện công suất
Khu vực trung tâm PCB
Phần đầu nối
Hồ sơ nhiệt độ được đo trong buồng trống không thể hiện điều kiện thực tế của thử nghiệm ECU có tải — luôn xác minh với đồ gá, cáp và khối lượng mẫu thực tế được lắp đặt.
Nhiều thử nghiệm ECU ô tô yêu cầu vận hành có cấp điện trong suốt chu kỳ nhiệt. Giám sát điển hình bao gồm:
Dòng điện cung cấp
Giao tiếp CAN / LIN / Ethernet
Tín hiệu đầu ra
Sự kiện reset
Thay đổi điện trở
Một buồng phù hợp nên cung cấp các cổng truy cập cáp kín để kết nối thiết bị giám sát bên ngoài mà không làm giảm hiệu suất kín của buồng. Ghi lại nhiệt độ không khí buồng và nhiệt độ sản phẩm riêng biệt — một ECU có tải có thể trễ hơn so với số đọc không khí vài phút.
Sau khi hoàn thành thử nghiệm, các kỹ sư đánh giá liệu ECU có đáp ứng yêu cầu chức năng và cấu trúc hay không. Phân tích lỗi có thể bao gồm:
Kiểm tra trực quan
Kiểm tra X-quang
Phân tích mặt cắt / nhuộm và tách
So sánh hiệu suất điện
Kiểm tra mối hàn
Báo cáo cuối cùng nên bao gồm hồ sơ thử nghiệm, dữ liệu nhiệt độ mẫu, số chu kỳ, kết quả giám sát điện và điều kiện lỗi. Đây là điều biến chu kỳ nhiệt từ một phơi nhiễm môi trường đơn giản thành một đánh giá độ tin cậy có thể bảo vệ được.
Chọn một buồng JESD22-A104 đòi hỏi nhiều hơn việc kiểm tra dải nhiệt độ trên bảng dữ liệu. Buồng phải phù hợp với kích thước ECU, tiêu thụ công suất, hồ sơ thử nghiệm và yêu cầu giám sát.
Dải Nhiệt độ và Khả năng Chu kỳ— Điện tử ô tô thường yêu cầu -40°C đến +125°C, -40°C đến +150°C, hoặc, đối với môi trường khắc nghiệt, xuống đến -70°C. Buồng nên giữ ổn định cả hai cực trong khi kiểm soát tốc độ chuyển đổi được chỉ định bởi tiêu chuẩn.
Khả năng Tải Nhiệt cho Thử nghiệm ECU Có Cấp Điện— ECU được cấp điện tạo ra nhiệt bổ sung bên trong buồng. Xem xét số lượng ECU được thử nghiệm đồng thời, công suất hoạt động của ECU, hấp thụ nhiệt của đồ gá và cáp/thiết bị giám sát. Một buồng với khả năng tải nhiệt không đủ có thể đạt đến điểm đặt nhiệt độ không khí nhưng vẫn không đưa đượcmẫuđến nhiệt độ yêu cầu.
Kích thước Buồng và Thiết kế Luồng Không khí— Không gian làm việc cần chỗ cho mẫu ECU, đồ gá, cảm biến và kết nối cáp. Thể tích lớn hơn không tự động tốt hơn — luồng không khí đều xung quanh mẫu quan trọng hơn dung tích thô.
Đầu chuyển tiếp Điện và Giám sát Dữ liệu— Một buồng phù hợp nên hỗ trợ các đầu chuyển tiếp CAN, LIN, Ethernet, thermocouple và đo điện trở để kỹ sư có thể giám sát hành vi ECU liên tục qua hàng ngàn chu kỳ.
Vẫn đang so sánh thông số buồng giữa các nhà cung cấp?Gửi cho chúng tôi kích thước ECU, công suất tiêu thụ và tiêu chuẩn mục tiêuvà chúng tôi sẽ đề xuất cấu hình — không ràng buộc.
Xi'an LIB Environmental Simulation Industry đã thiết kế và sản xuất buồng thử nghiệm môi trường từ năm 2009, với thiết bị được triển khai trong các phòng thí nghiệm độ tin cậy điện tử ô tô, bán dẫn và PCB. Buồng LIB cho thử nghiệm ECU có thể cấu hình theo dải nhiệt độ, kích thước buồng, tải nhiệt, truy cập cáp và hệ thống giám sát, và hỗ trợ:
Thử nghiệm chu kỳ nhiệt JESD22-A104
Xác nhận độ tin cậy ECU ô tô
Đánh giá chất lượng linh kiện điện tử
Thử nghiệm ứng suất nhiệt PCB
Đánh giá độ bền môi trường
Thông số kỹ thuật chính:
| Tham số | Thông số kỹ thuật |
|---|---|
| Dải Nhiệt độ | -20°C đến +150°C / -40°C đến +150°C / -70°C đến +150°C |
| Tốc độ Gia nhiệt & Làm mát | 10°C/phút tiêu chuẩn; cấu hình 15°C/phút khả dụng |
| Dao động Nhiệt độ | ±0.5°C |
| Sai lệch Nhiệt độ | ±2.0°C |
| Dung tích Không gian làm việc | 100 L – 1.000 L |
| Tải Nhiệt Định mức | 1.000 W |
| Bộ điều khiển | Màn hình cảm ứng lập trình được |
| Giao tiếp | Ethernet / USB |
| Vật liệu Nội thất | Thép không gỉ SUS304 |
| Làm lạnh | Hệ thống nén cơ khí |
| Độ ồn Tối đa | 65 dBA |
 | |
|
|
|
| Buồng Làm việc Chắc chắn | Lỗ Cáp | Rom |
Thử nghiệm độ tin cậy ô tô thường kéo dài hàng trăm hoặc hàng ngàn chu kỳ trong nhiều tuần vận hành liên tục. Buồng LIB được chế tạo cho chu kỳ dài hạn ổn định với hồ sơ lập trình được, vận hành chu kỳ tự động, ghi dữ liệu, lưu thông không khí cưỡng bức và đồ gá thử nghiệm tùy chỉnh. Đối với thử nghiệm ECU có cấp điện, các cổng cáp kín cho phép kết nối với hệ thống giám sát bên ngoài mà không làm giảm hiệu suất buồng.
Các linh kiện ô tô khác nhau cần các thiết lập thử nghiệm khác nhau. LIB tùy chỉnh buồng dựa trên kích thước ECU, số lượng mẫu, sinh nhiệt, giao diện cáp, thiết kế đồ gá và hồ sơ nhiệt độ đặc biệt — để bạn không bị buộc phải điều chỉnh kế hoạch thử nghiệm của mình cho một hộp cố định có sẵn.
Yêu cầu báo giá tùy chỉnh → Cho chúng tôi biết loại ECU, tiêu chuẩn mục tiêu (JESD22-A104 / AEC-Q100 / ISO 16750-4 / LV 124) và số lượng mẫu của bạn, và kỹ sư của chúng tôi sẽ đề xuất cấu hình buồng trong vòng 1 ngày làm việc.
Đánh giá chất lượng ECU hiếm khi dừng ở chu kỳ nhiệt. Các nhà sản xuất thường kết hợp nó với các thử nghiệm môi trường khác để xác nhận độ tin cậy sản phẩm hoàn chỉnh. LIB cung cấp đầy đủ phạm vi:
|

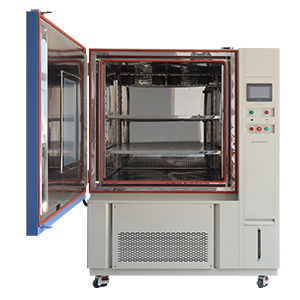

— thử nghiệm độ bền khí hậu và khả năng chịu ẩm cho điện tử ô tô qua các điều kiện lưu trữ, vận chuyển và vận hành. |
— chuyển đổi nhiệt độ nhanh hơn giữa hai hoặc ba vùng để phân tích tương thích vật liệu và ứng suất hàn/vỏ, bổ sung cho chu kỳ JESD22-A104. |
|

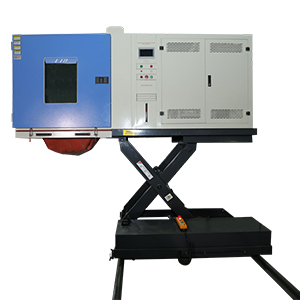

— mô phỏng rung cơ học và vận chuyển, thường kết hợp với chu kỳ nhiệt để xác nhận ECU trong môi trường kết hợp. |
— cho thử nghiệm thay đổi nhiệt độ JESD22-A104 và IEC 60068-2-14 trên linh kiện và cụm lắp ráp. |
Duyệt toàn bộ dòng buồng thử nghiệm của LIB →hoặc liên hệ với chúng tôi để có kế hoạch thử nghiệm kết hợp nhiệt + rung cho một chương trình ECU duy nhất.
Buồng Chu kỳ Nhiệt JESD22-A104 giúp các nhà sản xuất ô tô xác định các rủi ro độ tin cậy tiềm ẩn gây ra bởi ứng suất nhiệt lặp đi lặp lại. Đối với các ứng dụng ECU, kiểm soát nhiệt độ sản phẩm chính xác, tốc độ tăng/giảm nhiệt được kiểm soát, khả năng tải nhiệt đủ và giám sát điện là rất cần thiết để có kết quả có ý nghĩa.
Lựa chọn buồng nên bắt đầu với kích thước ECU, công suất vận hành, dải nhiệt độ, yêu cầu chu kỳ, kết nối giám sát và tiêu chuẩn đánh giá chất lượng áp dụng — không chỉ là dải nhiệt độ trên bảng thông số kỹ thuật.
Bằng cách kết hợp kiểm soát nhiệt độ đáng tin cậy với cấu hình tập trung vào ứng dụng, buồng chu kỳ nhiệt LIB giúp các nhà sản xuất điện tử ô tô cải thiện độ bền sản phẩm và giảm các lỗi không mong muốn trong quá trình xác nhận xe và sản xuất.
Buồng Chu kỳ Nhiệt JESD22-A104 Dùng Để Làm Gì?Nó được sử dụng để đánh giá linh kiện, cụm lắp ráp PCB, mối hàn và hệ thống điện tử ô tô dưới sự thay đổi nhiệt độ cao và thấp lặp đi lặp lại để xác định các lỗi mỏi nhiệt trước khi xác nhận xe.
Sự Khác Biệt Giữa Thử Nghiệm Chu Kỳ Nhiệt và Sốc Nhiệt là Gì?Chu kỳ nhiệt kiểm soát tốc độ chuyển đổi và thời gian dừng để mô phỏng các thay đổi môi trường lặp đi lặp lại. Sốc nhiệt sử dụng chuyển đổi nhanh hơn nhiều giữa các vùng, tạo ra gradient nhiệt mạnh hơn và cơ chế lỗi khác.
Có Thể Thực Hiện Thử Nghiệm ECU Khi Đang Cấp Điện Không?Có. Chu kỳ nhiệt ECU có cấp điện có thể giám sát giao tiếp CAN, LIN và Ethernet, tiêu thụ dòng điện, đầu ra và sự kiện reset, miễn là buồng có truy cập cáp kín và điều khiển an toàn thích hợp.
Làm Thế Nào Tôi Chọn Buồng Chu Kỳ Nhiệt Phù Hợp?Xem xét kích thước ECU, số lượng mẫu, sinh nhiệt, dải nhiệt độ yêu cầu, số chu kỳ, nhu cầu giám sát điện và tiêu chuẩn áp dụng.
Bảo Hành LIB Cung Cấp Cho Buồng Chu Kỳ Nhiệt Là Gì?Mỗi buồng LIB, bao gồm cấu hình JESD22-A104 cho thử nghiệm ECU ô tô, đi kèm bảo hành tiêu chuẩn 36 tháng (3 năm) bao gồm hệ thống làm lạnh, bộ điều khiển và linh kiện cốt lõi — vượt xa bảo hành 12 tháng phổ biến ở nhiều đối thủ cạnh tranh, phản ánh sự tự tin vào độ bền của không gian thử nghiệm SUS304 và hệ thống nén cơ khí.
LIB Có Chỉ Sản Xuất Buồng Chu Kỳ Nhiệt Không?Không. Ngoài buồng chu kỳ nhiệt JESD22-A104, LIB sản xuất một loạt đầy đủ thiết bị thử nghiệm môi trường, bao gồm buồng nhiệt độ & độ ẩm, buồng sốc nhiệt, hệ thống thử nghiệm rung, buồng độ cao/áp suất thấp và buồng thử nghiệm phun muối/ăn mòn — cho phép các nhà sản xuất điện tử ô tô có được một phòng thí nghiệm độ tin cậy hoàn chỉnh từ một nhà cung cấp duy nhất.
Gửi cho chúng tôi kích thước ECU, dải nhiệt độ mục tiêu, số chu kỳ và tiêu chuẩn đánh giá chất lượng (JESD22-A104, AEC-Q100, ISO 16750-4 hoặc LV 124), và các kỹ sư của LIB sẽ đề xuất cấu hình buồng và báo giá — thường trong vòng 1 ngày làm việc.
