Việc lựa chọn thiết bị phù hợp cho thử nghiệm môi trường pin xe điện phụ thuộc vào loại pin, mục tiêu thử nghiệm và các tiêu chuẩn công nghiệp hiện hành. Đối với cell pin, mô-đun và bộ pin nhỏ, buồng thử nghiệm pin EV chuyên dụng có kiểm soát nhiệt độ và độ ẩm chính xác thường là đủ. Các bộ pin lớn hơn hoặc hệ thống lưu trữ năng lượng tích hợp có thể yêu cầu các giải pháp tùy chỉnh hoặc buồng walk-in với các tính năng an toàn tăng cường. Các tiêu chuẩn thử nghiệm phổ biến bao gồm IEC 60068, IEC 62660, ISO 16750, UN 38.3 và SAE J2464. Các yếu tố lựa chọn quan trọng nhất là tải nhiệt mẫu, cấu hình an toàn, thể tích buồng, độ đồng đều nhiệt độ và khả năng tái tạo môi trường vận hành thực tế để thử nghiệm khí hậu bộ pin đáng tin cậy.
Xe điện hiện đại dựa vào hệ thống pin lithium-ion phải vận hành an toàn trong nhiều điều kiện môi trường khác nhau. Thử nghiệm môi trường pin EV đánh giá cách các cell pin, mô-đun và bộ pin hoàn chỉnh hoạt động dưới các điều kiện nhiệt độ và độ ẩm được kiểm soát trong suốt vòng đời sử dụng.
Các mẫu thử nghiệm điển hình bao gồm:
Cell pin lithium-ion riêng lẻ
Mô-đun pin
Bộ pin EV
Hệ thống quản lý pin (BMS)
Cụm pin lưu trữ năng lượng
Linh kiện sạc và đầu nối
Thử nghiệm môi trường tập trung vào việc xác định các chế độ hỏng tiềm ẩn trước khi sản phẩm đi vào sản xuất hàng loạt. Các vấn đề thường gặp bao gồm:
Suy giảm dung lượng
Giãn nở và co ngót nhiệt
Thâm nhập hơi ẩm
Hỏng cách điện
Ăn mòn các kết nối điện
Suy giảm chất lượng vòng đệm
Giảm hiệu suất sạc và xả
Rủi ro mất kiểm soát nhiệt trong môi trường khắc nghiệt
Các thử nghiệm này giúp nhà sản xuất xác minh liệu pin có thể duy trì an toàn, hiệu suất điện và tính toàn vẹn cấu trúc trong quá trình vận chuyển, lưu trữ và vận hành lâu dài hay không.
Đối với các nhà sản xuất trong ngànhNgành công nghiệp ô tô, đánh giá môi trường đã trở thành bước thiết yếu trước khi pin được tích hợp vào xe điện, hệ thống lưu trữ năng lượng hoặc thiết bị công nghiệp. Dữ liệu thử nghiệm đáng tin cậy hỗ trợ chứng nhận sản phẩm, kiểm soát chất lượng và tuân thủ quy định.
Do hệ thống pin sinh nhiệt trong quá trình vận hành, nhà cung cấp phải hiểu rõ đặc tính điện, trạng thái hoạt động và tải nhiệt dự kiến của mẫu khi đề xuất buồng môi trường. So với thử nghiệm sản phẩm thông thường, thử nghiệm khí hậu bộ pin đòi hỏi sự chú ý bổ sung đến thiết kế luồng khí, công suất làm mát, giám sát an toàn và hệ thống bảo vệ khẩn cấp.
Thử nghiệm môi trường pin tuân theo các tiêu chuẩn được quốc tế công nhận để đảm bảo sản phẩm đáp ứng các yêu cầu về an toàn và hiệu suất trên các thị trường khác nhau. Khi lựa chọn mộtBuồng thử nghiệm pin EV, người mua nên xác nhận tiêu chuẩn nào áp dụng cho sản phẩm của họ.
Tiêu chuẩn |
Nhiệt độ điển hình |
Độ ẩm |
Thời gian / chu kỳ thử nghiệm |
Điều kiện đặc biệt |
IEC 60068-2-1 |
Tiếp xúc nhiệt độ thấp |
N/A |
Phơi nhiễm liên tục |
Độ bền môi trường |
IEC 60068-2-2 |
Tiếp xúc nhiệt độ cao |
N/A |
Phơi nhiễm liên tục |
Khả năng chịu nhiệt |
IEC 60068-2-30 |
25°C–55°C |
Lên đến 95% RH |
Nhiệt ẩm chu kỳ |
Kháng ẩm |
IEC 60068-2-78 |
40°C |
93% RH |
Độ ẩm trạng thái ổn định |
Thử nghiệm độ ẩm dài hạn |
IEC 62660 |
-40°C đến +85°C (điển hình) |
Tùy chọn |
Chu kỳ sạc/xả |
Hiệu suất pin EV |
ISO 16750-4 |
-40°C đến +125°C |
Tùy chọn |
Thử nghiệm môi trường xe |
Điện tử ô tô |
UN 38.3 |
Khác nhau |
N/A |
Mô phỏng vận chuyển |
Đánh giá vận chuyển |
SAE J2464 |
Tùy chỉnh |
Tùy chọn |
Thử nghiệm lạm dụng và an toàn |
Đánh giá an toàn pin |
Hồ sơ thử nghiệm thực tế khác nhau tùy thuộc vào hóa học pin, nền tảng xe và thông số kỹ thuật của khách hàng. Một số nhà sản xuất cũng kết hợp chu kỳ môi trường với sạc và xả điện để mô phỏng điều kiện vận hành thực tế.
Khi chuẩn bị chương trình thử nghiệm, các kỹ sư nên xác định:
Hồ sơ chu kỳ nhiệt độ
Dải độ ẩm
Trạng thái sạc trong quá trình thử nghiệm
Điều kiện vận hành mẫu
Số chu kỳ
Tiêu chí đạt/không đạt
Cung cấp đầy đủ yêu cầu thử nghiệm giúp cải thiện tính lặp lại và đảm bảo so sánh có ý nghĩa giữa các thiết kế pin khác nhau.
Các ứng dụng thử nghiệm pin khác nhau yêu cầu cấu hình buồng khác nhau. Việc lựa chọn thiết bị chỉ dựa trên kích thước buồng hoặc dải nhiệt độ có thể dẫn đến hiệu suất không đủ hoặc đầu tư không cần thiết.
Thông số kỹ thuật |
Tiêu chuẩnBuồng nhiệt độ & độ ẩm |
Buồng môi trường pin tùy chỉnh |
|
Dải nhiệt độ |
-70°C đến +180°C |
-70°C đến +180°C |
Tùy chỉnh |
Dải độ ẩm |
20–98% RH |
20–98% RH |
Tùy chỉnh |
Thể tích buồng |
100–1000 L |
150–2000 L |
Tùy chỉnh cho bộ pin |
Tốc độ thay đổi |
Thay đổi nhiệt độ tiêu chuẩn hoặc nhanh |
Tiêu chuẩn hoặc lập trình được |
Tùy chỉnh theo ứng dụng |
Luồng không khí |
Tuần hoàn phòng thí nghiệm thông thường |
Tối ưu cho thử nghiệm pin |
Thiết kế xung quanh cách bố trí mẫu |
Tải nhiệt mẫu |
Thấp đến trung bình |
Trung bình đến cao |
Khả năng tải nhiệt cao |
Cấu hình an toàn |
Bảo vệ quá nhiệt |
Giảm áp nổ, giám sát khí, dừng khẩn cấp, tùy chọn chống cháy |
Hệ thống an toàn đa cấp tùy chỉnh |
Tiêu chuẩn áp dụng |
IEC 60068 |
IEC 60068, IEC 62660, ISO 16750, UN 38.3 |
Tiêu chuẩn cụ thể của khách hàng |
Không giống như các buồng môi trường thông thường, Buồng thử nghiệm pin chuyên dụng tích hợp các chức năng an toàn bổ sung để giải quyết các rủi ro đặc thù liên quan đến pin lithium-ion. Các tính năng như giảm áp, phát hiện khí dễ cháy, kết cấu chống nổ và hệ thống dừng khẩn cấp giúp cải thiện an toàn cho người vận hành trong quá trình thử nghiệm đánh giá pin.
Việc chọn buồng chính xác cũng phụ thuộc vào giai đoạn thử nghiệm. Các phòng thí nghiệm nghiên cứu thường đánh giá từng cell hoặc mô-đun nhỏ, trong khi xác nhận sản xuất có thể yêu cầu thử nghiệm các bộ pin hoàn chỉnh với sinh nhiệt cao hơn và kích thước lớn hơn. Trong những trường hợp này, thể tích buồng, công suất làm mát và độ đồng đều luồng khí trở nên quan trọng không kém độ chính xác của nhiệt độ và độ ẩm.
Hơn nữa, người mua nên xem xét các yêu cầu thử nghiệm trong tương lai. Khi công nghệ pin EV phát triển, các bộ pin lớn hơn và mật độ năng lượng cao hơn có thể yêu cầu cấu hình buồng được nâng cấp. Lựa chọn thiết bị có khả năng mở rộng đủ có thể giảm chi phí đầu tư dài hạn và cải thiện tính linh hoạt của phòng thí nghiệm.
Ngay cả với thiết bị tiên tiến, lập kế hoạch thử nghiệm không chính xác có thể làm giảm giá trị của thử nghiệm môi trường pin EV. Những sai lầm sau đây thường gặp trong các dự án đánh giá pin.
Pin lithium-ion sinh nhiệt trong quá trình sạc, xả và chu kỳ. Nếu không xem xét tải nhiệt mẫu, buồng có thể gặp khó khăn trong việc duy trì điều kiện môi trường ổn định, dẫn đến kết quả không chính xác.
Mô-đun và bộ pin yêu cầu khoảng trống đủ để lưu thông không khí thích hợp. Nhồi nhét quá mức trong buồng có thể tạo ra chênh lệch nhiệt độ và giảm độ nhất quán của thử nghiệm.
Đặt cảm biến nhiệt độ hoặc độ ẩm quá gần thành buồng hoặc cửa thoát khí có thể không phản ánh đúng điều kiện thực tế xung quanh pin. Cảm biến nên được đặt theo tiêu chuẩn thử nghiệm và cấu hình mẫu.
Bộ điều khiển có thể hiển thị giá trị nhiệt độ chính xác, nhưng điều này không đảm bảo điều kiện đồng đều trong toàn bộ không gian làm việc. Luôn xác minh các thông số kỹ thuật về độ đồng đều và ổn định của buồng.
Nhiều người mua chỉ so sánh buồng dựa trên nhiệt độ tối thiểu và tối đa. Đối với thử nghiệm khí hậu bộ pin, tốc độ thay đổi nhiệt độ, kiểm soát độ ẩm, luồng không khí và khả năng phục hồi làm mát cũng quan trọng không kém.
Trước khi mua, hãy xác nhận:
Công suất nguồn điện
Yêu cầu thông gió
Khả năng chịu tải sàn
Hệ thống thoát nước
Khoảng trống bảo trì
Các biện pháp an toàn khẩn cấp
Các ứng dụng thử nghiệm pin khác nhau yêu cầu cấu hình buồng môi trường khác nhau.
Khuyến nghị cho:
Nghiên cứu cell pin
Cell lithium-ion nhỏ
Đánh giá vật liệu
Phát triển phòng thí nghiệm
Buồng môi trường để bàn cung cấp kiểm soát nhiệt độ và độ ẩm chính xác cho phát triển pin giai đoạn đầu và thử nghiệm quy mô nhỏ.
Khuyến nghị cho:
Mô-đun pin
Pin tiêu dùng
Đánh giá linh kiện EV
Thử nghiệm độ tin cậy

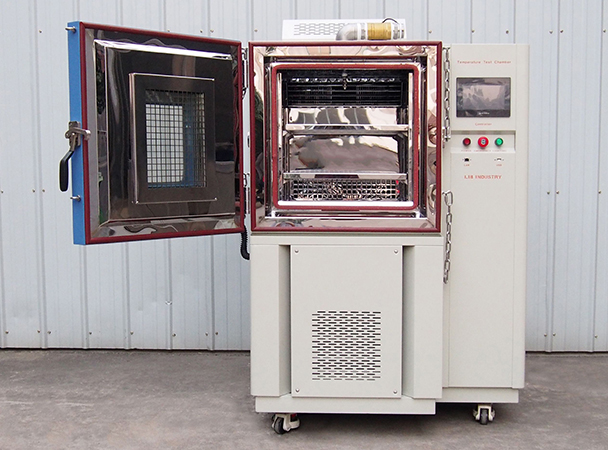

Buồng thử nghiệm pin phù hợp cho thử nghiệm môi trường định kỳ các mô-đun pin và mẫu cỡ trung bình, kết hợp mô phỏng khí hậu với các tính năng an toàn tăng cường.
Khuyến nghị cho:
Bộ pin EV hoàn chỉnh
Hệ thống lưu trữ năng lượng
Cụm pin lớn
Xác nhận sản xuất

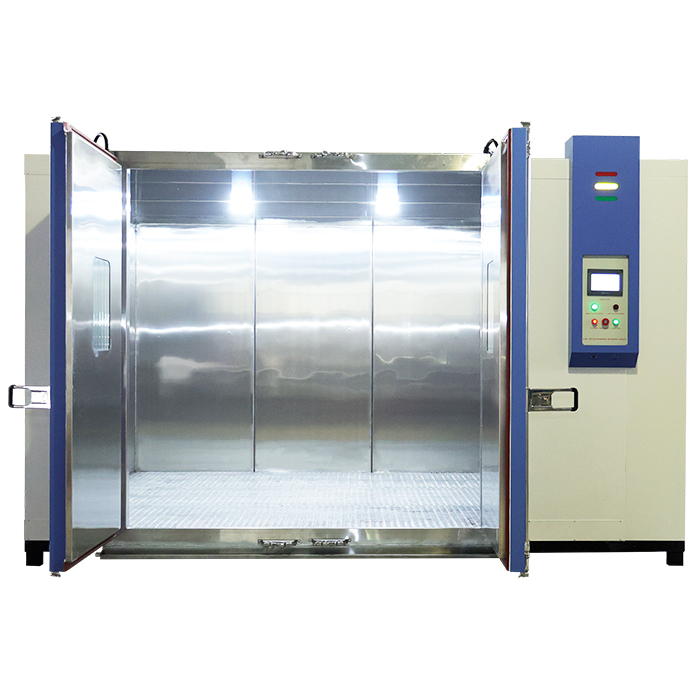

Buồng walk-in cung cấp không gian đủ cho hệ thống pin quá khổ trong khi duy trì điều kiện môi trường ổn định trong quá trình thử nghiệm kéo dài.
Khuyến nghị cho:
Thử nghiệm chuyển đổi nhiệt độ nhanh
Đánh giá vật liệu pin
Xác minh ứng suất nhiệt
Buồng sốc nhiệt đánh giá hiệu suất pin dưới sự thay đổi nhiệt độ đột ngột có thể xảy ra trong quá trình vận chuyển hoặc điều kiện thời tiết khắc nghiệt.
Khuyến nghị cho:
Vỏ pin
Đầu nối
Thanh dẫn
Các bộ phận kết cấu kim loại
Thử nghiệm phun muối đánh giá khả năng chống ăn mòn của các bộ phận pin kim loại tiếp xúc với môi trường ẩm ướt hoặc ven biển.
Khuyến nghị cho:
Vỏ pin EV
Đầu nối sạc
Hệ thống pin ngoài trời
Buồng IP xác minh khả năng chống bụi và nước xâm nhập theo yêu cầu IEC 60529.
Buồng pin tùy chỉnh được khuyến nghị cho:
Bộ pin điện áp cao
Hệ thống lưu trữ năng lượng lớn
Thử nghiệm sạc/xả kết hợp
Ứng dụng tải nhiệt cao
Yêu cầu an toàn cụ thể của khách hàng
Hệ thống tùy chỉnh có thể tích hợp bộ chu kỳ pin, giám sát khí, chữa cháy và bảo vệ chống nổ theo yêu cầu dự án.
Cell pin và mô-đun thường được thử nghiệm trong Buồng thử nghiệm pin chuyên dụng, trong khi các bộ pin hoàn chỉnh hoặc hệ thống lưu trữ năng lượng có thể yêu cầu buồng walk-in hoặc buồng môi trường tùy chỉnh với các tính năng an toàn tăng cường.
Có thể sử dụng cho thử nghiệm nhiệt độ và độ ẩm cơ bản, nhưng buồng pin chuyên dụng cung cấp các chức năng an toàn bổ sung như bảo vệ chống nổ, giám sát khí và dừng khẩn cấp.
Các tiêu chuẩn phổ biến bao gồm IEC 60068, IEC 62660, ISO 16750, UN 38.3 và SAE J2464, tùy thuộc vào loại pin và ứng dụng.
Buồng nên cung cấp khoảng trống đủ xung quanh pin để lưu thông không khí đồng đều, đồng thời đáp ứng kích thước mẫu, sinh nhiệt và bất kỳ yêu cầu thử nghiệm nào trong tương lai.
Nhiệt sinh ra trong quá trình sạc và xả ảnh hưởng đến hiệu suất của buồng. Tính toán chính xác tải nhiệt giúp duy trì kiểm soát nhiệt độ chính xác và đảm bảo kết quả thử nghiệm đáng tin cậy.
Một số buồng pin tùy chỉnh có thể kết hợp mô phỏng môi trường với các tính năng an toàn như giám sát khí và bảo vệ chống nổ, nhưng cấu hình phải phù hợp với các tiêu chuẩn thử nghiệm hiện hành và yêu cầu dự án.
Để tìm hiểu thêm về đánh giá độ tin cậy của pin và mô phỏng môi trường, hãy đọcCách Buồng Thử Nghiệm Pin Tăng Cường An Toàn và Hiệu Suất của Pin Lithium-Ion.
