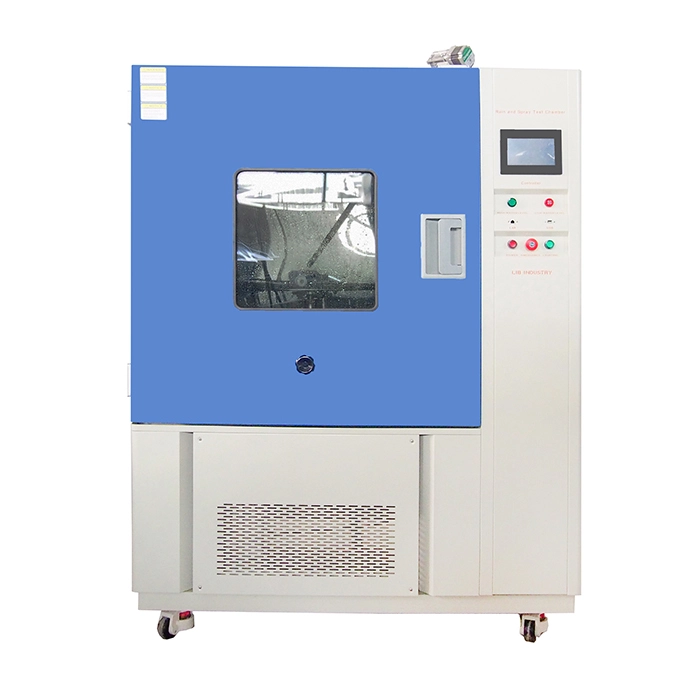

Buồng phun mưa JIS D 0203 là thiết bị được sử dụng để kiểm tra hiệu suất chống nước theo tiêu chuẩn JIS D 0203, chủ yếu được sử dụng trong phụ tùng ô tô, sản phẩm điện tử, đèn ngoài trời. Buồng phun mưa JIS D 0203 được trang bị 40 vòi phun và 2 vòi phun mưa để mô phỏng các mức độ mưa khác nhau.
Mẫu: R-1000JIS
Tiêu chuẩn: JIS D 0203

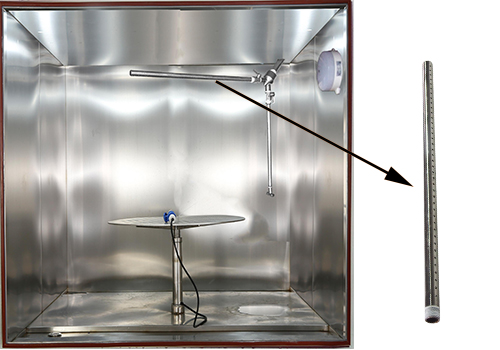

Cấu hình vòi phun đa dạng: theo tiêu chuẩn JIS D 0203, thử nghiệm S1 sử dụng 40 vòi phun, và thử nghiệm S2 cũng sử dụng 40 vòi phun nhưng với áp suất và Lưu lượng phun lớn hơn; thử nghiệm R1 và R2 Sử dụng hai vòi phun. Ống dài phun 40 vòi với đường kính 1.2mm và khoảng cách 12.5mm. Vòi phun nước ngắn có hai đường nối mỏng 0.5mm.
Điều kiện thử nghiệm R1:
-Áp lực phun nước: 0,3kgf/cm² (khoảng 4,3psi).
-Tốc độ dòng chảy: 0.8 Gal/phút (khoảng 3.2 L/phút).
-Thời gian kiểm tra: 10 phút.
-Xịt nước sử dụng 2 vòi phun.
Điều kiện thử nghiệm R2:
-Áp suất phun nước: 0,1kgf/cm² (khoảng 1,4psi).
-Tốc độ dòng chảy: 0.5 Gal/phút (khoảng 1.9 L/phút).
-Thời gian kiểm tra: 10 phút.
-Xịt nước sử dụng 2 vòi phun.
Điều kiện thử nghiệm S1:
-Áp lực phun nước: 1kgf/cm² (Khoảng 14.2 PSI).
-Tốc độ dòng chảy: 6.5 gallon/phút (khoảng 24.5 L/phút).
-Thời gian thử nghiệm: 30 phút.
-Phun nước với 40 vòi phun.
Điều kiện thử nghiệm S2:
-Áp lực phun nước: 3kgf/cm² (khoảng 42.7 PSI).
-Tốc độ dòng chảy: 10.3 Gal/phút (khoảng 39.2 L/phút).
-Thời gian thử nghiệm: 60 phút.
-Phun nước với 40 vòi phun.

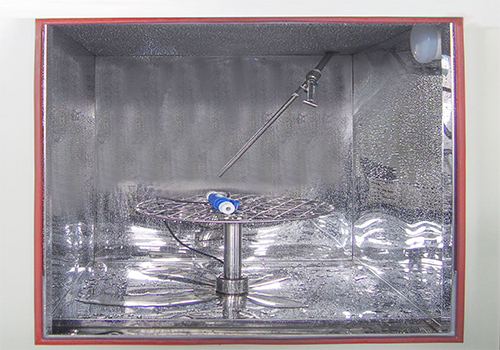

Mô phỏng mưa thật: bàn xoay có thể xoay và có thể điều chỉnh chiều cao để đảm bảo mẫu có được phun mưa góc đầy đủ, và trục của ống cấp nước là 45 ° với đường ngang, giúp tăng thêm tính xác thực của thử nghiệm mưa.

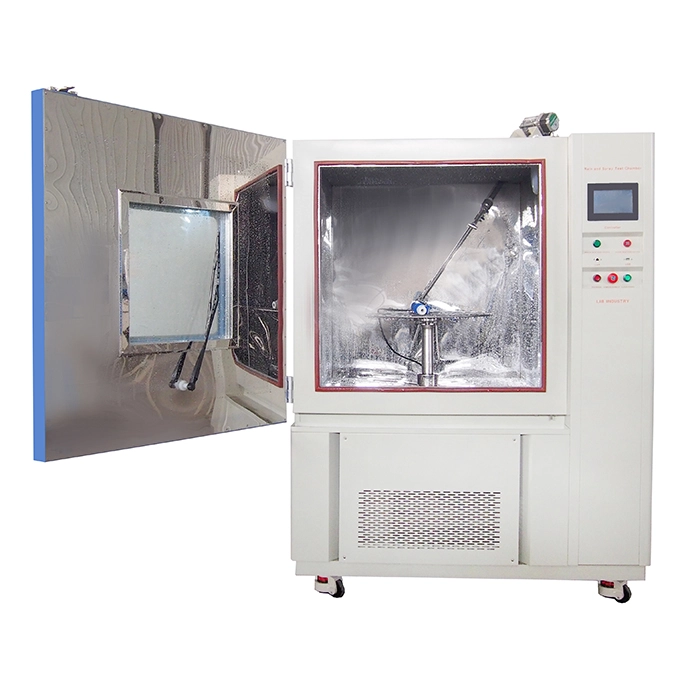

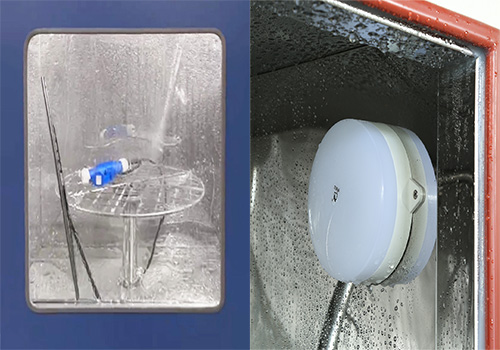

Điều kiện quan sát tốt: buồng phun mưa JIS D 0203 sử dụng Cửa sổ quan sát trong suốt được trang bị cần gạt nước tự động để tạo điều kiện quan sát tình hình kiểm tra bên trong trong thời gian thực; đèn LED được lắp đặt tại phòng làm việc.

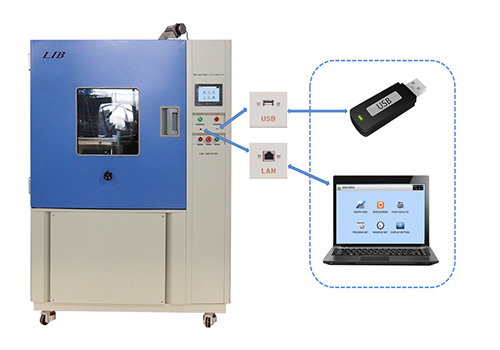

Hoạt động dễ dàng: Giao diện hoạt động củaCông nghiệp LIBBuồng phun mưa JIS D 0203Đơn giản và thuận tiện cho người vận hành để thiết lập thông số, kết nối từ xa đến thiết bị đầu cuối PC cũng được hỗ trợ.
Mô hình | R-1000JIS |
Kích thước bên trong (mm) | 1000*1000*1000 D * W * H |
Kích thước tổng thể (mm) | 1100*1460*1900 D * W * H |
Khối lượng nội thất (L) | 1000 |
Khoảng cách từ mẫu vật đến vòi phun | Xấp xỉ. 400mm |
Vòi phun mưa | 2 lỗ |
Lỗ vòi phun mưa | Φ0.5mm |
Tốc độ dòng nước R1 | 1,9L/PHÚT |
Tốc độ dòng nước R2 | 3,3L/PHÚT |
Vòi phun | 40 lỗ |
Lỗ vòi phun | Φ1.2mm |
Tốc độ dòng nước S1 | 24,5l/PHÚT |
Tốc độ dòng nước S2 | 39,2l/PHÚT |
Áp lực nước ở vòi phun | 0.03 ~ 0,30mpa |
Tốc độ quay bàn xoay | 17R/PHÚT |
Kiểm soát áp suất nước | Lưu lượng kế |
Ống dao động xoay qua động cơ. nước bên dưới Lọc các tạp chất trong nước vào bể, và nước trong bể được gửi đến phòng làm việc thông qua máy bơm. Đồng hồ đo lưu lượng và Đầu Dò áp suất kiểm soát lưu lượng nước và áp suất.
Trong quá trình vào phòng làm việc, nước vàoBể được trang bị bộ lọc để ngăn vòi phun chặn. Nước dưới cửa được đưa vào bể nước bằng vòi.
Nước đi vào phòng làm việc từ bể chứa nước và nước trong phòng làm việc được đưa vào bể chứa nước, tạo thành hệ thống tuần hoàn nước.
