Buồng môi trường chuẩn LIB với nhiều cổng quang

Aug 14 2025

Table of Content [Hide]

Đối với các phòng thí nghiệm cần đánh giá các thiết bị quang điện tử trong khi chúng trải qua quá trình đạp xe ở nhiệt độ và độ ẩm, việc cho ăn đơn giản là không đủ.

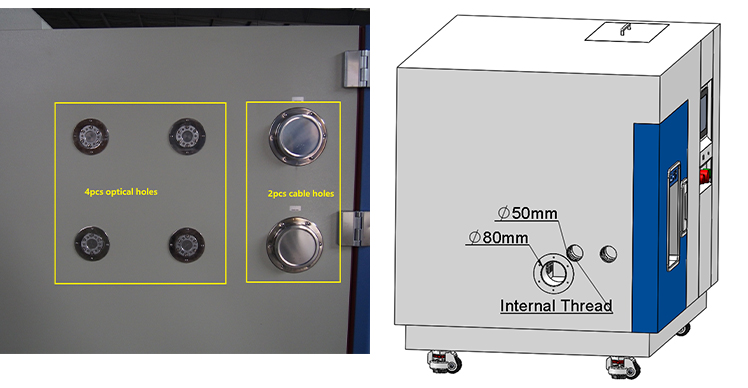

LIB tùy chỉnh nàyBuồng môi trường benchtopTích hợp hai loại cổng bên để cho phép đo quang học tại chỗ thực sự: 2 cổng kiểm tra đa năng Ø 80mm cho cáp và tiện ích, và 4 cổng quang Ø50mm được thiết kế để làm sạch, truyền ánh sáng tổn thất thấp.


Tại sao cổng quang?

Không giống như cáp tiêu chuẩn/Cổng thử nghiệm, Cổng quang duy trì cả ổn định môi trường và độ rõ quang học. Mỗi lỗ mở Ø50mm chứa các thiết bị quang điện tử-Chẳng hạn như điốt quang, nguồn sáng, Bộ ghép sợi hoặc ống kính Hình Ảnh-sau đó kết nối với các thiết bị quang học bên ngoài của khách hàng.


Khi Cửa Buồng đóng lại, ánh sáng đi qua mẫu để các kỹ sư có thể thực hiện các phép đo quang học trực tiếp-Ví dụ: Truyền, phản xạ, phản xạ hoặc chất lượng hình ảnh-Trong khi cấu hình khí hậu được lập trình chạy. Điều này giúp loại bỏ sự xáo trộn và không chắc chắn do mở cửa và đo sau đó.

Cấu hình hoạt động như thế nào

2 cổng thử nghiệm 80mm mang theo đường dây điện, dây tín hiệu, ống khí nén hoặc ống làm mát-Chỉ giải phóng các cổng quang.
4 Cổng Quang Ø50mm cho phép nhiều đường ngắm (chiếu sáng, phát hiện, tham chiếu và căn chỉnh) để thiết lập hai chiều hoặc đa cảm biến.

Thiết bị cổng có thể được niêm phong bằng vòng chữ O và được trang bị quang học phù hợp với nhu cầu bước sóng-thạch anh cho UV-VIS, Sapphire cho VIS-IR. Máy sưởi hoặc vách ngăn chống ngưng tụ tùy chọn giữ cho tầm nhìn rõ ràng trong điều kiện ẩm ướt hoặc nhiệt độ thấp.

Khả năng buồng môi trường chuẩn LIB

Tính năng	Đặc điểm kỹ thuật
Tùy chọn mô hình	TH-50 (không gian làm việc 50 L) / TH-80 (không gian làm việc 80 L)
Phạm vi nhiệt độ	-20 °c/ -40 °c/ -70 °c đến + 150 °c
Phạm vi độ ẩm	20-98% RH
Bộ điều khiển	Bộ điều khiển LCD màu có thể lập trình
Truy cập từ xa	Kết nối Ethernet để giám sát từ xa và thiết lập cấu hình
Vật liệu nội thất	Thép không gỉ SUS304
Cách nhiệt	Cách nhiệt Polyurethane
Bảo vệ an toàn	Quá nhiệt, quá dòng, áp suất cao làm lạnh, thiếu nước, v. v.

Các ứng dụng được kích hoạt bởi các cổng quang

Mô-đun máy ảnh & cảm biến hình ảnh: Chiếu sáng mục tiêu qua một cổng và đo MTF/SFR hoặc phát hiện các khuyết tật qua một cổng khác trong quá trình đạp xe nhiệt hoặc nhiệt ẩm.
Mô-đun lidar/tof: Bơm chùm tham chiếu và theo dõi độ nhạy của máy thu thay đổi theo nhiệt độ.
Đèn Led, vcsels, điốt quang: theo dõi công suất quang học, thay đổi bước sóng hoặc độ phản hồi trong thời gian thực.
Vật liệu & Bộ lọc quang học: định lượng truyền dẫn hoặc thay đổi độ phản xạ mà không cần lấy mẫu ra khỏi môi trường được kiểm soát.

Một quy trình kiểm tra điển hình

Gắn thiết bị đang thử nghiệm (dut) và căn chỉnh các thiết bị quang học thông qua 4 cổng Ø50mm.

Công suất định tuyến và dữ liệu qua hai cổng thử nghiệm 80mm.

Lập trình cấu hình buồng thứ (ví dụ:-40 ° C đến 85 ° C với đường dốc độ ẩm) thông qua bộ điều khiển cảm ứng hoặc Ethernet.

Thu thập dữ liệu quang học đồng bộ từ các thiết bị của bạn trong khi buồng duy trì khí hậu được lập trình.

Tại sao LIB

Là nhà sản xuất hàng đầu các buồng thử nghiệm môi trường benchtop, LIB có hơn 16 năm kinh nghiệm trong việc thiết kế và sản xuất các buồng thử nghiệm. Tùy chỉnh đưa quang học vào thử nghiệm mà không ảnh hưởng đến chất lượng đo. Từ vật liệu cửa sổ và các tùy chọn chống sương mù đến mặt bích và bố trí cổng đặc biệt, LIB cấu hình từng nền tảng theo nhu cầu của bạn.

Kêu gọi hành động:
Nếu bạn đã sẵn sàng thực hiện kiểm tra quang học khép kín với nhiệt độ và độ ẩm ổn định, hãy liên hệ với LIBInquiry@libtestchamber.comĐể có được đề xuất phù hợp, bản vẽ chi tiết và ước tính thời gian Dẫn Đầu-được thiết kế cho các yêu cầu truy cập quang học chính xác của bạn.
