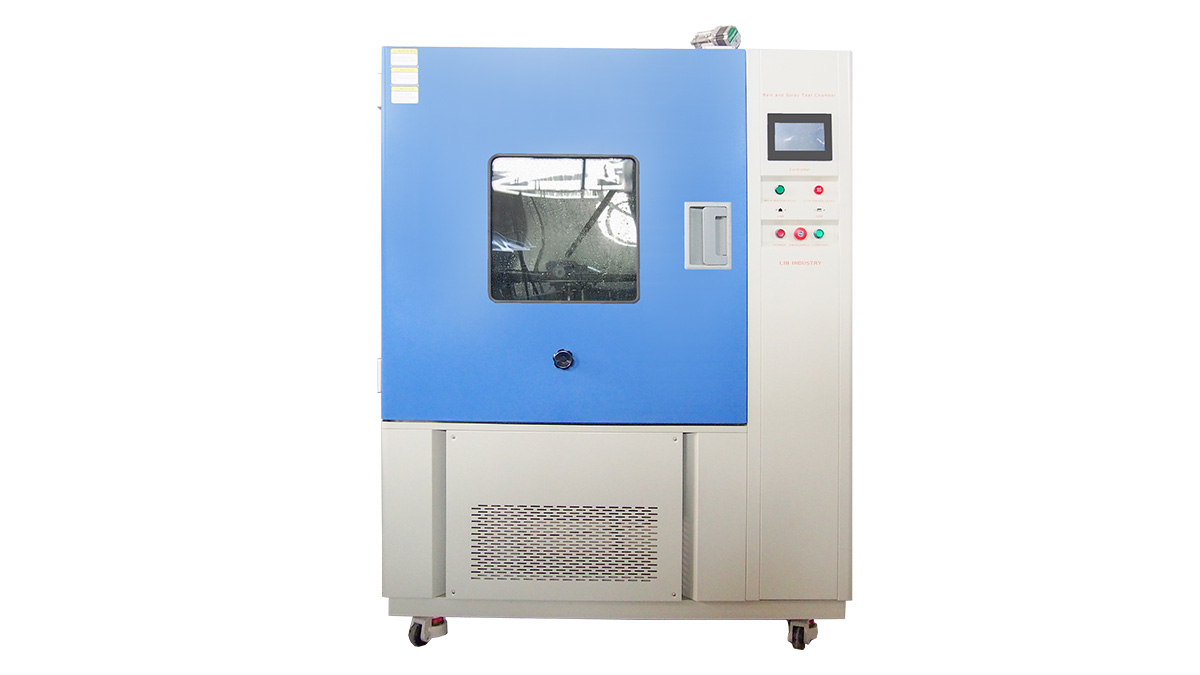

Tiêu chuẩn JIS d0203 là một trong những thông số kỹ thuật có thẩm quyền trong lĩnh vực kiểm tra chống thấm nước, cung cấp hướng dẫn chính xác và nghiêm ngặt để kiểm tra mưa. Bài báo này sẽ thảo luận về buồng thử nghiệm mưa JIS d0203.
JIS d0203 là thông số kỹ thuật chi tiết theo tiêu chuẩn công nghiệp Nhật Bản dành riêng cho thử nghiệm mưa sản phẩm. Ví dụ, đối với cường độ mưa, tiêu chuẩn yêu cầu trong các điều kiện thử nghiệm cụ thể, cường độ mưa của mưa phun nên được duy trì ở mức 4 đến 6mm mỗi phút, và đường kính của hạt mưa khoảng 0.5 đến 4.5mm; Lượng nước nhỏ giọt nên được kiểm soát ở mức 1 đến 5 giọt trên mỗi cm vuông mỗi phút. Sản phẩm được áp dụng cho nhiều loại sản phẩm, bao gồm nhưng không giới hạn ở nhiều loại thiết bị điện tử, phụ tùng ô tô, thiết bị ngoài trời, v. v.

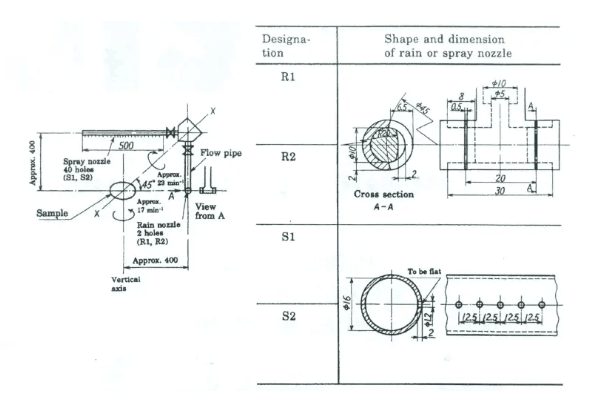

Xét về các thông số thử nghiệm cụ thể, lấy các thử nghiệm S1 và S2 làm ví dụ, đường kính trong của ống phun là 16mm, chiều dài là 500mm, đường kính của lỗ phun là φ1.2mm, số là 40 và khoảng cách của khẩu độ phun là 12.5mm. Tốc độ dòng phun có thể điều chỉnh trong khoảng 1.9-3,2L/phút, áp suất phun nằm trong khoảng 0.1kg/cm2 ~ 3kg/cm2, trục quay của ống cấp nước là 45 ° so với đường ngang và tốc độ quay của ống con lắc là 23r/PHÚT.
Đối với các thử nghiệm R1 và R2, Tốc độ quay của giá đỡ mẫu là 5R/phút và có thể điều chỉnh, áp lực nước nằm trong khoảng từ 0.1kg/cm2 đến 3kg/cm2, tốc độ dòng phun là 24.5-39, 2L/phút và có thể điều chỉnh, Và vòi phun đáp ứng các yêu cầu của R1 và R2 trong hình 1 tiêu chuẩn. trục của ống cấp nước là 45 ° so với đường ngang và tốc độ quay của trục của ống cấp nước là 23r/PHÚT.
Nguyên Tắc cốt lõi của buồng thử nghiệm mưa là mô phỏng môi trường mưa tự nhiên thông qua một hệ thống được thiết kế tốt để áp dụng cường độ và hình thức tác động của mưa khác nhau cho sản phẩm đang thử nghiệm. Các cách mưa phổ biến chủ yếu bao gồm phun và mưa nhỏ giọt.
Phương pháp thử độ ẩm và khả năng chống nước của phụ tùng ô tô theo tiêu chuẩn JIS d0203:

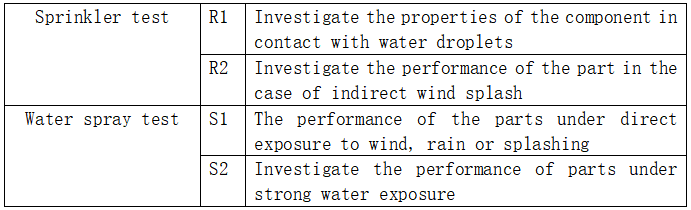

Thiết bị kiểm tra chống nước này được thiết kế và sản xuất theo bốn loại thử nghiệm R1, R2, S1 và S2 trong JIS D 0203-1994 "Phương pháp thử độ ẩm và khả năng chống nước của phụ tùng ô tô"
(1) Công nghệ kiểm soát chính xác cường độ mưa
Theo JIS d0203, việc kiểm soát chính xác cường độ mưa là chìa khóa. Để đạt được điều này, buồng thử mưa thường được trang bị cảm biến lưu lượng có độ nhạy cao và độ chính xác cao và van điều chỉnh áp suất chính xác. Van điều chỉnh áp suất đảm bảo độ chính xác của cường độ mưa bằng cách điều chỉnh áp suất nước một cách thông minh theo yêu cầu cường độ mưa đặt trước. Ví dụ, trong quá trình mô phỏng lượng mưa mạnh, áp lực nước cần ổn định trong khoảng từ 0.03 đến 0.3 Mpa.
(2) công nghệ mô phỏng tốc độ gió
Xem xét rằng trong môi trường tự nhiên thực tế, gió có tác động đáng kể đến quỹ đạo rơi và lực tác động của mưa, tiêu chuẩn JIS d0203 yêu cầu buồng thử nghiệm mưa có chức năng mô phỏng tốc độ gió. Thông qua quạt hiệu suất cao tích hợp và thiết bị điều chỉnh tốc độ gió chính xác, gió có thể được tạo ra ở các tốc độ và hướng khác nhau. Phạm vi điều chỉnh tốc độ gió thường là 0 đến 18 mét/giây, với độ chính xác ± 0.5 mét/giây. Mô phỏng chính xác tốc độ gió rất hữu ích để đánh giá hiệu suất chống nước của sản phẩm trong môi trường thực tế và toàn diện hơn, đồng thời cung cấp dữ liệu thử nghiệm có giá trị hơn cho ứng dụng thực tế của sản phẩm.

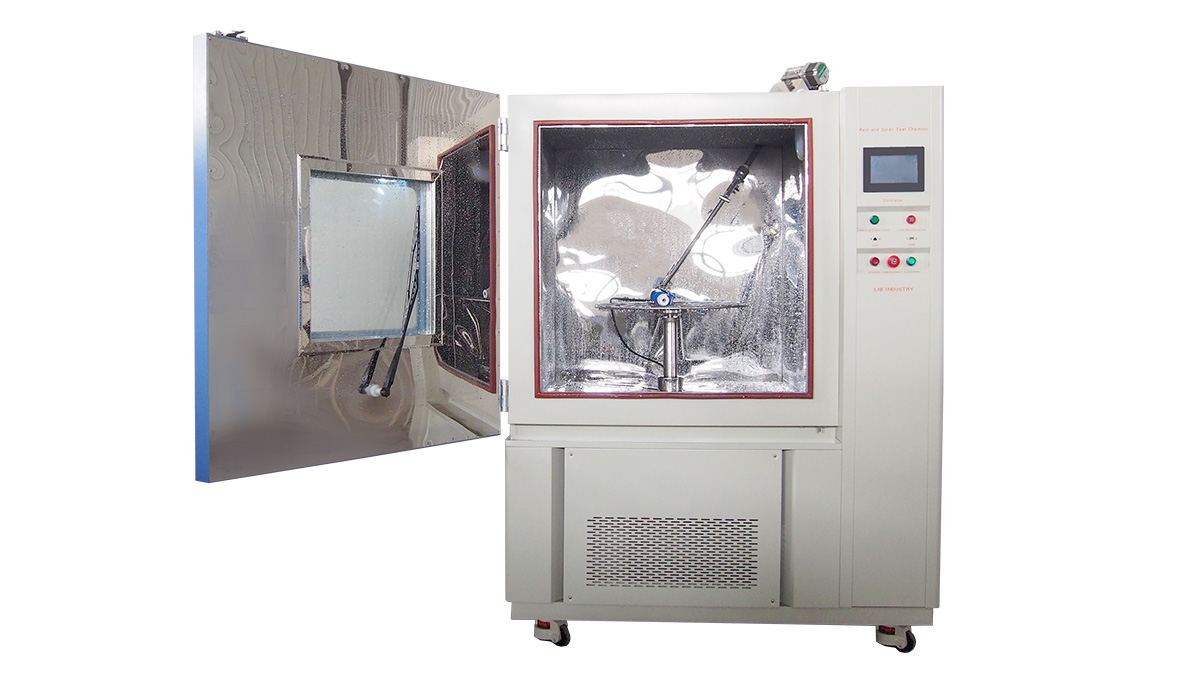

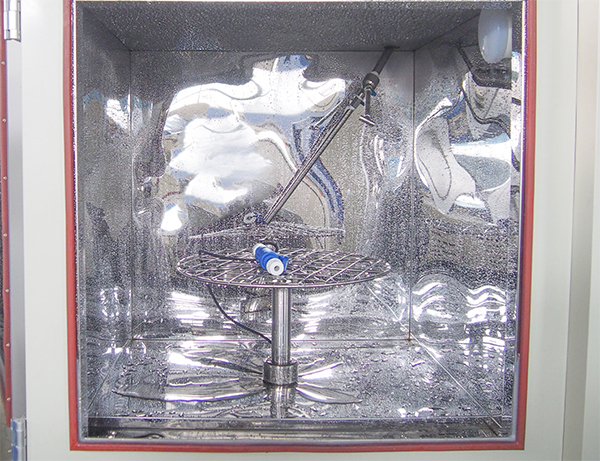

(3) Thiết kế cấu trúc bên trong của JIS d0203 & NBSP; buồng thử mưa
Cấu trúc bên trong của buồng thử nghiệm là rất quan trọng để đảm bảo tính đồng nhất của mưa và độ chính xác của thử nghiệm. Bố trí vòi phun nước hợp lý, thiết kế ống dẫn khí khoa học và quy hoạch không gian tối ưu trong buồng là chìa khóa để đạt được mục tiêu này. Ví dụ, vòi phun phải được phân bố đều, sai số khoảng cách được kiểm soát trong phạm vi ± 5mm, để đảm bảo rằng mưa có thể phủ đều bề mặt của sản phẩm được thử nghiệm, giảm tình trạng mưa cục bộ không đủ hoặc quá mức, do đó mức độ mưa không đồng đều được kiểm soát trong phạm vi ± 5%. Ngoài ra, việc sử dụng vật liệu niêm phong Chất lượng cao và quy trình niêm phong tiên tiến có thể ngăn chặn rò rỉ nước bên trong buồng thử nghiệm một cách hiệu quả, đảm bảo sự ổn định và độ tin cậy của môi trường thử nghiệm, và do đó giảm đáng kể lỗi kiểm tra.
(1) công nghiệp điện và điện tử
Trong lĩnh vực thiết bị điện và điện tử cạnh tranh cao, chẳng hạn như các sản phẩm cao cấp như điện thoại thông minh, máy tính bảng và TV thông minh, chúng phải có hiệu suất chống thấm nước tuyệt vời để chống lại sự xói mòn của mưa và môi trường ẩm ướt. Buồng thử nghiệm mưa JIS d0203 có thể xác minh hiệu quả hiệu suất bịt kín của vỏ sản phẩm và khả năng bảo vệ của mạch bên trong. Ví dụ, bằng cách mô phỏng môi trường mưa lớn 5mm mỗi phút trong 30 phút, nó có thể đảm bảo rằng sản phẩm vẫn có thể hoạt động bình thường và ổn định trong môi trường ẩm ướt, đảm bảo độ tin cậy của nó trong điều kiện khí hậu phức tạp.
(2) ngành công nghiệp ô tô
Các thành phần ô tô, đặc biệt là các thành phần chính tiếp xúc với môi trường bên ngoài, chẳng hạn như đèn, cửa sổ, ăng ten, v. v., phải đối mặt với những thách thức chống thấm nước nghiêm trọng. Buồng thử nghiệm mưa JIS d0203 giúp cải thiện chất lượng chống thấm nước của linh kiện ô tô. Ví dụ, thử nghiệm mưa mô phỏng của cửa sổ xe hơi dưới tốc độ gió 80 km mỗi giờ kéo dài trong 1 giờ, có thể phát hiện hiệu quả hiệu suất bịt kín của cửa sổ, tăng cường độ an toàn và độ tin cậy của xe trong điều kiện thời tiết xấu, Và giảm sự cố điện và hư hỏng bên trong do rò rỉ mưa.
(3) lĩnh vực hàng không vũ trụ
Thiết bị hàng không vũ trụ hoạt động trong môi trường khắc nghiệt ở độ cao lớn và phải đối mặt với các điều kiện khí tượng phức tạp và có thể thay đổi, bao gồm lượng mưa lớn. Buồng thử nghiệm mưa JIS d0203 có thể được sử dụng để kiểm tra hiệu suất chống nước của các bộ phận chính như vỏ máy bay, linh kiện động cơ và thiết bị điện tử hàng không. Ví dụ, mô phỏng môi trường mưa ở độ cao 10,000 mét, nhiệt độ âm 50 độ C, cường độ mưa là 8mm mỗi phút, kéo dài 60 phút, có thể đảm bảo rằng nó không bị ảnh hưởng bởi mưa trong suốt chuyến bay, để đảm bảo an toàn cho chuyến bay và hoạt động bình thường của thiết bị.
