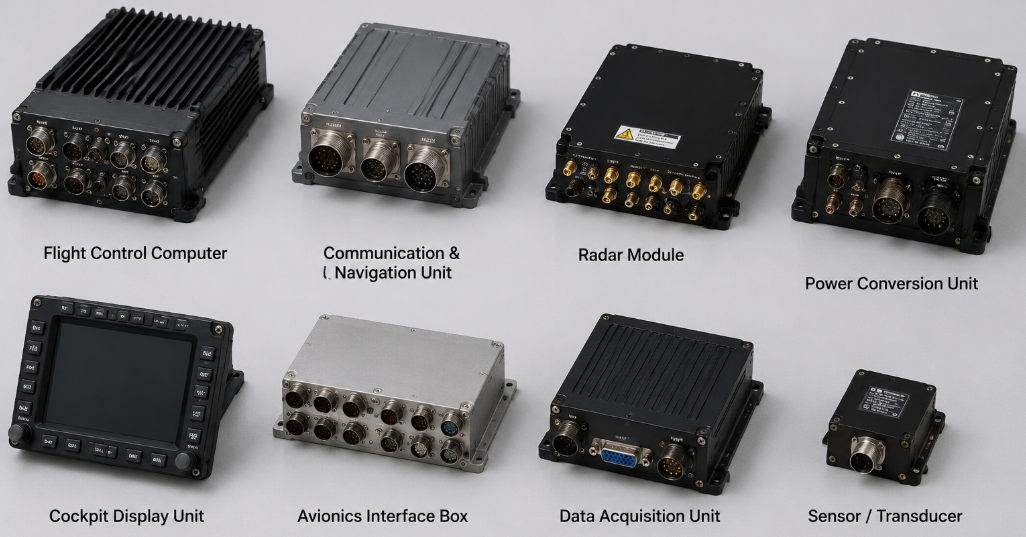

Khi chọn mộtBuồng Thay Đổi Nhiệt Độ Nhanh Hàng Không Vũ Trụcho thử nghiệm điện tử hàng không cấp điệnphạm vi nhiệt độ và thể tích buồng chỉ là những yếu tố cơ bản cần xem xét. Các hệ thống điện tử hàng không hiện đại, bao gồm máy tính bay, mô-đun truyền thông, bộ phận radar và thiết bị điều khiển nguồn, sinh nhiệt trong quá trình vận hành. Do đó, buồng thử nghiệm phải mô phỏng môi trường nhiệt độ khắc nghiệt đồng thời loại bỏ nhiệt từ mẫu thử được cấp điện và duy trì tốc độ thay đổi nhiệt độ yêu cầu.
Một buồng thay đổi nhiệt độ nhanh phù hợp nên được đánh giá dựa trên hồ sơ thử nghiệm thực tế, bao gồm nhiệt lượng tỏa ra từ DUT, yêu cầu về tốc độ thay đổi nhiệt độ, hiệu suất luồng không khí, công suất làm lạnh và các tiêu chuẩn đủ điều kiện hàng không vũ trụ.
LIB industry thiết kế các buồng thay đổi nhiệt độ nhanh tùy chỉnh cho các ứng dụng điện tử hàng không vũ trụ và thử nghiệm độ tin cậy, giúp các kỹ sư xác minh hiệu suất sản phẩm trong điều kiện vận hành thực tế.
Thử nghiệm điện tử hàng không có cấp điện khó khăn hơn so với thử nghiệm các thành phần thụ động vì thiết bị đang thử nghiệm trở thành nguồn nhiệt trong quá trình vận hành.
Một máy tính bay hoặc bộ điều khiển điện tử được cấp điện có thể sinh ra các mức nhiệt khác nhau tùy thuộc vào khối lượng công việc của bộ xử lý, trạng thái truyền thông, hiệu suất chuyển đổi điện năng và điều kiện vận hành. Trong quá trình thay đổi nhiệt độ xuống thấp, nhiệt lượng tỏa ra từ DUT ảnh hưởng trực tiếp đến hiệu suất làm mát của buồng.
Thách thức nhiệt tổng thể thường đến từ ba khía cạnh: khối lượng nhiệt của DUT và đồ gá, nhiệt liên tục sinh ra từ thiết bị điện tử được cấp điện, và năng lượng cần thiết để thay đổi nhiệt độ sản phẩm trong thời gian quy định.
Điều này có nghĩa là một buồng thử đạt được -40°C trong điều kiện không tải có thể không đạt được hiệu suất chuyển đổi nhiệt độ tương tự khi thử nghiệm một cụm điện tử hàng không được cấp điện.
Đối với các ứng dụng hàng không vũ trụ, việc lựa chọn buồng thử nên dựa trên điều kiện thử nghiệm có tải thực tế thay vì chỉ dựa vào thông số kỹ thuật buồng không tải được công bố.
.webp)
Cách Xác Định Yêu Cầu Cho Thử Nghiệm Thay Đổi Nhiệt Độ Nhanh Hàng Không Vũ TrụTrước khi mua buồng thay đổi nhiệt độ nhanh, các kỹ sư nên xác định rõ toàn bộ hồ sơ thử nghiệm. Phạm vi nhiệt độ, tốc độ thay đổi nhiệt độ, thời gian dừng, tình trạng sản phẩm, thiết kế đồ gá và tiêu chí chấp nhận đều ảnh hưởng đến cấu hình cuối cùng của buồng.
Nhiệt độ không khí trong buồng và nhiệt độ DUT nên được xem xét riêng biệt. Một vỏ nhôm lớn hoặc cụm điện tử mật độ cao có thể cần thêm thời gian để đạt cân bằng nhiệt. Do đó, khách hàng nên xác định xem giai đoạn dừng bắt đầu khi buồng đạt nhiệt độ mục tiêu hay khi các cảm biến nhiệt độ DUT ổn định.
Tốc độ thay đổi nhiệt độ là một yếu tố quan trọng khác. Một buồng được đánh giá ở tốc độ 10°C/phút trong điều kiện không tải có thể không cung cấp hiệu suất tương tự với hệ thống điện tử hàng không cấp điện, đồ gá nặng và kết nối cáp.
Ví dụ, một yêu cầu có ý nghĩa hơn sẽ là:
“Tốc độ làm mát không khí trung bình của buồng là 10°C/phút từ +70°C đến -40°C với DUT cấp điện tạo ra tải nhiệt 800W.”
Thông số kỹ thuật này cho phép nhà cung cấp đánh giá khả năng làm lạnh thực tế thay vì chỉ so sánh các tham số danh định.
Đối với chứng nhận hàng không vũ trụ, tiêu chuẩn yêu cầu cũng nên được xem xét. RTCA DO-160G Mục 5 định nghĩa các yêu cầu thay đổi nhiệt độ cho thiết bị trên không, trong khi MIL-STD-810H Phương pháp 503.7 bao gồm thử nghiệm liên quan đến sốc nhiệt. Cấu hình buồng cuối cùng phụ thuộc vào quy trình yêu cầu, hồ sơ nhiệt độ và môi trường ứng dụng.
Tính toán tải nhiệt là một trong những bước quan trọng nhất khi chọn buồng thay đổi nhiệt độ nhanh cho thử nghiệm điện tử hàng không cấp điện.
Tổng yêu cầu làm mát có thể được ước tính như sau:
Qtotal = Qlive + Qmass + Qfixture + Qinfiltration + Qauxiliary
Tính toán bao gồm nhiệt sinh ra từ thiết bị cấp điện, năng lượng cần thiết để thay đổi nhiệt độ của DUT và đồ gá, rò rỉ nhiệt từ môi trường và tổn thất hệ thống bổ sung.
Đối với thử nghiệm thay đổi nhiệt độ:
Qmass = m × cp × ΔT ÷ t
trong đó:
m đại diện cho khối lượng sản phẩm và đồ gá
cp đại diện cho nhiệt dung riêng
ΔT đại diện cho chênh lệch nhiệt độ
t đại diện cho thời gian chuyển tiếp
Ví dụ, một DUT và đồ gá tương đương nhôm nặng 18kg làm mát từ +55°C đến -40°C ở tốc độ 10°C/phút đòi hỏi công suất làm mát đáng kể. Nếu hệ thống điện tử hàng không sinh thêm nhiệt trong quá trình vận hành, hệ thống làm lạnh phải xử lý cả tải chuyển đổi nhiệt độ và đầu ra nhiệt liên tục.
Đây là lý do tại sao DUT cấp điện sinh 800W không chỉ đơn giản yêu cầu hệ thống làm mát 800W. Buồng thử cũng phải bù đắp cho tổn thất làm lạnh ở nhiệt độ thấp, khối lượng nhiệt của đồ gá, dẫn nhiệt qua cáp và rò rỉ nhiệt buồng.
Nhà cung cấp chuyên nghiệp nên đánh giá hiệu suất làm mát tại điểm vận hành thực tế, đặc biệt trong điều kiện nhiệt độ thấp nhất.
Nhiều buồng môi trường có thể đạt được thông số kỹ thuật ấn tượng trong điều kiện buồng trống. Tuy nhiên, thử nghiệm hàng không vũ trụ được thực hiện với sản phẩm thực tế, đồ gá thực tế, thiết bị điện tử cấp điện và thiết bị đo kết nối.
Điều kiện khó khăn nhất thường xảy ra gần cuối giai đoạn thay đổi nhiệt độ xuống thấp. Ở giai đoạn này, công suất làm lạnh giảm trong khi DUT tiếp tục sinh nhiệt. Nếu buồng không được định cỡ chính xác, kết quả có thể là tốc độ thay đổi chậm hơn, kiểm soát nhiệt độ không ổn định hoặc kéo dài thời gian thử nghiệm.
Khi đánh giá buồng thay đổi nhiệt độ nhanh, khách hàng nên xác nhận:
Hiệu suất thay đổi nhiệt độ khi có tải
Công suất làm mát ở nhiệt độ thấp nhất
Khả năng duy trì liên tục
Hiệu suất phục hồi sau khi mở cửa hoặc thay đổi chế độ vận hành
Thiết kế luồng không khí cũng rất cần thiết. Đồ gá lớn, bó cáp hoặc nhiều cụm lắp ráp có thể hạn chế lưu thông và tạo ra chênh lệch nhiệt độ bên trong không gian làm việc. Vị trí đặt cảm biến phù hợp và xác nhận luồng không khí giúp đảm bảo kết quả thử nghiệm có thể lặp lại.
Đối với các ứng dụng điện tử hàng không cấp điện, buồng thử cũng nên bao gồm các chức năng an toàn và giám sát phù hợp, chẳng hạn như bảo vệ nhiệt độ độc lập, cổng truy cập cáp, ghi dữ liệu và chức năng tắt có kiểm soát.
LIB industry cung cấp các buồng thay đổi nhiệt độ nhanh hàng không vũ trụ được thiết kế cho thử nghiệm độ tin cậy điện tử, chu kỳ nhiệt và các ứng dụng mô phỏng môi trường khắt khe.
Các buồng có sẵn với nhiều kích thước không gian làm việc và cấu hình để phù hợp với các yêu cầu DUT khác nhau.
| Item | Thông số kỹ thuật |
|---|---|
| Thể tích không gian làm việc | 100L, 225L, 500L, 800L, 1000L |
| Phạm vi nhiệt độ | -20°C to +150°C / -40°C to +150°C / -70°C to +150°C |
| Tốc độ thay đổi nhiệt độ | 5°C/phút, 10°C/phút, 15°C/phút, tùy chỉnh lên đến 20°C/phút |
| Dao động nhiệt độ | ±0.5°C |
| Sai lệch nhiệt độ | ±2.0°C |
| Khả năng tải nhiệt | 1000W hoặc tùy chỉnh theo yêu cầu |
 | |
|
|
|
| Phòng làm việc Chắc chắn | Lỗ cáp | Cảm biến nhiệt độ và độ ẩm |
Các buồng thay đổi nhiệt độ nhanh của LIB được thiết kế theo yêu cầu thử nghiệm thực tế chứ không chỉ dựa trên hiệu suất buồng trống tiêu chuẩn.
Hệ thống có thể được tùy chỉnh với công suất làm lạnh phù hợp, thiết kế luồng không khí, cổng cáp, chức năng thu thập dữ liệu và bảo vệ an toàn theo tình trạng DUT.
Đối với thử nghiệm điện tử hàng không cấp điện, các kỹ sư LIB có thể xem xét khả năng tản nhiệt của sản phẩm, cấu trúc đồ gá, tốc độ thay đổi yêu cầu và các tiêu chuẩn hàng không vũ trụ áp dụng trước khi đề xuất cấu hình buồng thích hợp.
LIB industry cung cấp các giải pháp mô phỏng môi trường hoàn chỉnh ngoài buồng thay đổi nhiệt độ nhanh.
|

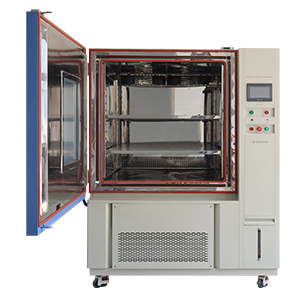

Buồng Thử Nghiệm Nhiệt Độ & Độ Ẩm Thử nghiệm độ tin cậy điện tử hàng không vũ trụ và lão hóa môi trường |
Đánh giá chuyển đổi nhiệt độ khắc nghiệt và sốc nhiệt |
|
Buồng Thử Nghiệm Rung Nhiệt Độ Thử nghiệm kết hợp nhiệt độ và rung cho thiết bị hàng không vũ trụ |
Buồng Thử Nghiệm Môi Trường Kiểu Walk-in Xác nhận các cụm lắp ráp hàng không vũ trụ lớn và thiết bị hoàn chỉnh |
Các hệ thống này có thể được tích hợp vào chương trình thử nghiệm độ tin cậy hoàn chỉnh cho các thành phần hàng không vũ trụ, hệ thống điện tử và vật liệu tiên tiến.
Tải nhiệt nên bao gồm mức tiêu thụ điện của DUT, khối lượng nhiệt của sản phẩm và đồ gá, yêu cầu chuyển đổi nhiệt độ, dẫn nhiệt qua cáp và tổn thất buồng. Công suất buồng cuối cùng nên được xác minh trong điều kiện thử nghiệm có tải thực tế.
Có. Các buồng thay đổi nhiệt độ nhanh của LIB có thể được cấu hình cho chu kỳ nhiệt và các ứng dụng thử nghiệm môi trường liên quan dựa trên yêu cầu MIL-STD-810H. Cấu hình cuối cùng phụ thuộc vào quy trình thử nghiệm và hồ sơ nhiệt độ yêu cầu.
Khách hàng nên cung cấp phạm vi nhiệt độ yêu cầu, tốc độ thay đổi, kích thước DUT, trọng lượng sản phẩm, khả năng tản nhiệt, chi tiết đồ gá, điều kiện vận hành và các tiêu chuẩn thử nghiệm áp dụng. Sau đó, các kỹ sư LIB có thể đề xuất thiết kế buồng phù hợp dựa trên yêu cầu thử nghiệm hoàn chỉnh.
LIB cung cấpbảo hành ba nămcho các buồng thử nghiệm môi trường, bao gồm các lỗi sản xuất và vấn đề chất lượng thiết bị.
Sau thời gian bảo hành, LIB tiếp tục cung cấp hỗ trợ kỹ thuật trọn đời. Khách hàng chỉ cần chi trả cho các bộ phận thay thế khi cần thiết.
LIB cũng cung cấp khắc phục sự cố từ xa, tư vấn kỹ thuật và hỗ trợ dịch vụ lâu dài để giúp khách hàng duy trì hoạt động ổn định của thiết bị.
Có. LIB cung cấp hỗ trợ lắp đặt và vận hành thử một cửa cho khách hàng.
Dịch vụ bao gồm hướng dẫn thiết lập thiết bị, đào tạo vận hành, cấu hình tham số, xác minh hiệu suất và hỗ trợ kỹ thuật sau khi giao hàng.
Thông qua hỗ trợ dự án hoàn chỉnh từ phân tích yêu cầu đến lắp đặt và đào tạo, LIB giúp khách hàng nhanh chóng đưa thiết bị thử nghiệm môi trường vào hoạt động.
Việc chọn đúng buồng thay đổi nhiệt độ nhanh đòi hỏi nhiều hơn là so sánh phạm vi nhiệt độ và kích thước buồng.
Buồng thử phải phù hợp với tình trạng DUT cấp điện thực tế, tải nhiệt, hồ sơ nhiệt độ, yêu cầu luồng không khí và các tiêu chuẩn thử nghiệm hàng không vũ trụ.
Với nhiều năm kinh nghiệm trong thử nghiệm mô phỏng môi trường, LIB industry cung cấp các giải pháp buồng tùy chỉnh, hỗ trợ kỹ thuật chuyên nghiệp, bảo hành ba năm và hỗ trợ dịch vụ trọn đời cho khách hàng trên toàn thế giới.
Liên hệ LIB industry để thảo luận về các yêu cầu buồng thay đổi nhiệt độ nhanh hàng không vũ trụ của bạn.
