Buồng môi trường đi bộKhông chỉ là một phiên bản lớn hơn của buồng thử nghiệm trên băng ghế dự bị. Đối với nhiều phòng thí nghiệm, nó trở thành một phần của cơ sở hạ tầng độ tin cậy: một phòng điều khiển, nơi lắp ráp đầy đủ, mẫu nặng, lô sản xuất, tủ điện tử, phụ tùng ô tô, bộ pin, linh kiện hàng không vũ trụ, và các hệ thống công nghiệp có thể tiếp xúc với điều kiện nhiệt độ và độ ẩm lặp lại.
Đối với người mua, câu hỏi chính không chỉ là “buồng nên lớn như thế nào?” một câu hỏi tốt hơn là: buồng có thể tái tạo điều kiện thử nghiệm thực tế, giữ kiểm soát ổn định trong thời gian dài, mang tải an toàn và đáp ứng tiêu chuẩn cần thiết mà không lãng phí không gian sàn hoặc ngân sách?
Hướng dẫn này giải thích cách chọn buồng môi trường đi bộ cho các mẫu lớn, thử nghiệm hàng loạt và các chương trình độ tin cậy lâu dài, đặc biệt chú ý đến các yêu cầu sốc nhiệt độ MIL-STD-810H phương pháp 503.7.
Buồng môi trường đi bộ là một không gian thử nghiệm có kiểm soát lớn được sử dụng để mô phỏng nhiệt độ, độ ẩm, đi xe đạp và các ứng suất môi trường khác xung quanh các sản phẩm quá khổ hoặc nhiều mẫu.
Không giống như buồng tiếp cận, buồng thử nghiệm đi bộ cho phép các kỹ thuật viên vào không gian làm việc để tải, thiết lập vật cố định, nối dây, kiểm tra và đặt mẫu. Buồng có thể được sử dụng để tiếp xúc với nhiệt độ cao và thấp, đạp xe độ ẩm nhiệt độ, kiểm tra lưu trữ, kiểm tra độ tin cậy, đánh giá vật liệu và trình độ sản phẩm.
Một buồng thử nghiệm môi trường lớn thường được chọn khi mẫu không thể được kiểm tra đúng cách trong tủ nhỏ hơn. Điều này xảy ra khi luồng không khí bị chặn, mẫu Tạo ra nhiệt, sản phẩm quá nặng cho kệ hoặc nhiều đơn vị phải được kiểm tra dưới cùng một cấu hình.
Buồng đi bộĐược sử dụng rộng rãi trong ô tô, điện tử, hàng không vũ trụ, công nghệ pin, quốc phòng, vật liệu và thử nghiệm thiết bị công nghiệp. Ví dụ điển hình bao gồm:
· Cụm đèn ô tô, bảng điều khiển, cảm biến, đầu nối và mô-đun Pin EV
· Tủ viễn thông, kệ máy chủ, bảng điều khiển và điện tử công suất
· Vỏ hàng không vũ trụ, vỏ điện tử hàng không, thiết bị đóng gói và các bộ phận hỗ trợ mặt đất
· Tấm pin mặt trời, động cơ công nghiệp, các bộ phận nhựa lớn và các cụm kim loại tráng
· Kiểm tra độ tin cậy hàng loạt cho các thành phần được sản xuất hàng loạt trước khi giao hàng
Trong những trường hợp này, Độ lặp lại thử nghiệm phụ thuộc nhiều hơn thể tích buồng. Lưu thông không khí, tải sàn, loại bỏ nhiệt, định tuyến cáp, thu hồi độ ẩm, niêm phong cửa và ổn định trong thời gian dài đều ảnh hưởng đến kết quả thử nghiệm cuối cùng.
Buồng độ ẩm nhiệt độ tiêu chuẩnDễ lắp đặt hơn và thường đủ cho các bộ phận nhỏ. Buồng đi bộ trở thành lựa chọn tốt hơn khi kích thước mẫu, số lượng lô, thiết kế vật cố định hoặc thời gian thử nghiệm vượt quá giới hạn thực tế của một đơn vị nhỏ hơn.
|
|
Chọn buồng đi bộ khi mẫu phải được kiểm tra như một hệ thống hoàn chỉnh. Tháo các bộ phận ra khỏi cụm lắp ráp lớn có thể giúp việc kiểm tra dễ dàng hơn, nhưng nó cũng có thể che giấu các điểm hỏng thực sự như rò rỉ gioăng, căng thẳng đầu nối, không khớp mở rộng vật liệu, làm cứng cáp, vết nứt lớp phủ, hoặc ngưng tụ xung quanh các thiết bị điện tử đã lắp đặt.
Đối với buồng môi trường để lựa chọn mẫu lớn, hãy kiểm tra ba chiều thay vì một:
Lựa chọn mặt hàng | Kiểm tra những gì | Tại Sao Nó quan trọng |
Phong bì mẫu | Chiều dài, chiều rộng, chiều cao, cửa ra vào, tay cầm, đồ đạc | Ngăn chặn sự tắc nghẽn luồng khí và khó tải |
Giải phóng mặt bằng làm việc | Khoảng cách xung quanh tất cả các mặt và phía trên mẫu | Giúp phân bố nhiệt độ và độ ẩm |
Tổng tải | Trọng lượng mẫu, trọng lượng giỏ hàng, trọng lượng cố định | Ảnh hưởng đến kết cấu sàn và an toàn |
Tải nhiệt | Động cơ, điện tử, đèn, pin, thiết bị chạy | Thay đổi yêu cầu về công suất làm mát |
Điểm truy cập | Cổng cáp, cửa sổ quan sát, đường dốc, xe đẩy | Giảm gián đoạn kiểm tra trong thời gian dài |
Một lỗi phổ biến là chọn buồng chỉ bằng Kích thước bên trong. Không gian sử dụng thực sự nhỏ hơn vì không khí phải di chuyển xung quanh tải. Đặt hàng loạt dày đặc có thể cho dung lượng mẫu tốt trên giấy nhưng thực tế tính đồng nhất kém.
Kiểm tra hàng loạt cần hiệu suất buồng ổn định trong nhiều giờ, ngày hoặc tuần. Buồng Phải phục hồi sau khi mở cửa, giữ độ ẩm mà không bị trôi lớn và giữ dữ liệu có thể theo dõi được.
Để xác nhận sản xuất, buồng khí hậu đi bộ có thể giảm thời gian thử nghiệm bằng cách chạy nhiều mẫu cùng nhau. Ví dụ, một nhà sản xuất điện tử có thể kiểm tra 80 hộp điều khiển trong một buồng đi bộ độ ẩm nhiệt độ thay vì chạy song song nhiều buồng nhỏ. Điều quan trọng là đặt mẫu để mỗi đơn vị nhìn thấy một môi trường tương đương.
Phương pháp MIL-STD-810H 503.7 bao phủ sốc nhiệt độ. Nó thường được thảo luận trong ngành hàng không vũ trụ, Quốc phòng, điện tử ngoài trời, thiết bị gắn trên xe và hệ thống đóng gói có thể di chuyển nhanh chóng giữa các môi trường rất khác nhau.
.png "Walk-In_Environmental_Chamber_Buying_Guide_for_Large_Samples,_Batch_Testing,_and_MIL-STD-810H_Applications_(3).png")
Phương pháp 503.7 được sử dụng để đánh giá liệu materiel có thể chịu được sự thay đổi nhiệt độ không khí đột ngột mà không làm hỏng vật lý hay mất hiệu suất hay không. Phương pháp xác định sự thay đổi đột ngột là sự thay đổi nhiệt độ không khí lớn hơn 10 ° C trong vòng một phút.
Con số đó rất quan trọng. Một buồng môi trường đi bộ với tốc độ gia nhiệt 3 ° C/phút và tốc độ làm mát 1 ° C/phút có thể phù hợp để đi xe đạp nhiệt độ, đạp xe độ ẩm, bảo quản và kiểm tra độ tin cậy, nhưng nó không giống như một cú sốc nhiệt độ nghiêm ngặt. Đối với phương pháp 503.7, thiết lập thử nghiệm thường cần chuyển nhanh giữa các môi trường có điều kiện hoặc sắp xếp được thiết kế đặc biệt đáp ứng quy tắc thời gian chuyển.
Phương pháp 503.7 bao gồm quy trình I với bốn biến thể. Sự lựa chọn phù hợp phụ thuộc vào độ phơi sáng vòng đời của sản phẩm.
Thủ tục | Logic kiểm tra | Thông số chính |
I-A | Sốc một chiều từ nhiệt độ cực cao liên tục này sang nhiệt độ khác | Ít nhất một cú sốc theo hướng yêu cầu |
I-B | Sốc một chu kỳ từ nhiệt độ khắc nghiệt không đổi | Một cú sốc từ thấp đến cao và một cú sốc từ cao đến thấp |
I-C | Các cú sốc đa chu kỳ từ nhiệt độ khắc nghiệt không đổi | Ba chu kỳ tối thiểu; truyền lặp lại giữa T1 và T2 |
I-D | Sốc đến hoặc từ nhiệt độ môi trường được kiểm soát | Bắt đầu từ môi trường xung quanh được kiểm soát, sau đó chuyển sang nóng hoặc lạnh |
Trước khi chuyển, mục thử nghiệm được điều Hòa tại T1 hoặc t2. Không khí buồng được điều chỉnh ở tốc độ không quá 3 ° C/phút cho đến khi đạt đến mức cực yêu cầu. Sau đó, vật phẩm thử nghiệm được chuyển sang môi trường nhiệt độ khác trong không quá một phút. Nếu quá trình chuyển mất hơn một phút, thời gian thêm phải được chứng minh trong kế hoạch thử nghiệm.
Phương pháp 503.7 nhấn mạnh vào cấu hình thực. Mẫu phải được kiểm tra trong điều kiện lưu trữ, vận chuyển hoặc vận hành dự kiến. Điều đó có thể có nghĩa là được đóng gói, không được bảo vệ, được lắp đặt trên bệ lắp Đại Diện, bị hạn chế trong vật cố định hoặc kết nối với cáp dịch vụ.
Một số thông số phải được ghi vào yêu cầu mua hàng:
· Ngưỡng thay đổi đột ngột: hơn 10 °c trong vòng 1 phút
· Thời gian chuyển: không quá 1 phút, trừ khi hợp lý
· Đoạn đường nối điều hòa trước khi bị sốc: không quá 3 °c/PHÚT
· Vận tốc không khí gần vật phẩm thử nghiệm: không quá 1.7 mét/giây trừ khi điều kiện nền tảng thực yêu cầu giá trị khác
· Quy trình đếm sốc I-C: Ít nhất Ba chu kỳ khi cần sốc nhiều chu kỳ
· Môi trường xung quanh được kiểm soát cho các tình huống bao vây vùng lạnh: thường là 18 ° C đến 24 ° C với 30% đến 50% RH
· Độ ẩm tương đối: Thường không được kiểm soát trong khi sốc nhiệt trừ khi vật liệu nhạy cảm với độ ẩm
Những con số này nên được thảo luận trước khi mua. Nếu không, buồng có thể đáp ứng các yêu cầu về phạm vi nhiệt độ chung nhưng không hỗ trợ quy trình làm việc tiêu chuẩn thực tế.
Lựa chọn buồng thử nghiệm đi bộ tốt nhất bắt đầu với hồ sơ thử nghiệm, không phải kích thước danh mục.
Kích thước bên trong nên được kiểm tra đối với mẫu lớn nhất, bố trí lô hàng, truy cập nhà điều hành, xe đẩy, giá đỡ và khe hở luồng không khí. Đối với các cụm lắp ráp lớn, việc mở cửa có thể quan trọng như khối lượng buồng. Một sản phẩm vừa vặn bên trong buồng nhưng không thể đi qua cửa là một lỗi quy hoạch tốn kém.
Đối với các mẫu nặng, có thể cần phải có kết cấu sàn gia cố, xe đẩy hạng nặng, đường dốc và giá đỡ nhiều lớp. Bộ Pin, động cơ, cụm kim loại và tủ điện có thể tạo ra tải trọng tập trung, vì vậy thiết kế sàn phải phù hợp với phương pháp tải thực sự.
Đối với nhiều chương trình độ tin cậy, nhiệt độ từ-60 ° C đến + 150 ° C và kiểm soát độ ẩm từ 20% đến 95% RH có thể bao phủ nhiệt độ cao thấp thông thường, nhiệt ẩm, bảo quản, và hồ sơ đi xe đạp. Biến động nhiệt độ khoảng ± 2.0 ° C và biến động Độ ẩm khoảng ± 5.0% RH là những điểm tham chiếu hữu ích cho các thử nghiệm môi trường trong thời gian dài.
Đối với người mua, phần quan trọng không chỉ là giá trị tối đa và tối thiểu. Hỏi xem buồng có thể giữ điều kiện cần thiết với mẫu thật bên trong hay không, đặc biệt nếu Mẫu tạo ra nhiệt hoặc chặn luồng không khí.
Tốc độ gia nhiệt như 3 ° C/phút và tốc độ làm mát như 1 ° C/phút có thể phù hợp với nhiều chương trình đạp xe nhiệt độ khối lượng lớn. Tuy nhiên, thiết bị hỗ trợ thay đổi tính toán. Giá máy chủ, tủ biến tần, mô-đun pin hoặc hệ thống chiếu sáng có thể giải phóng hàng trăm hoặc hàng ngàn Watt bên trong buồng.
Tải nhiệt phải được liệt kê rõ ràng trước khi báo giá. Nhà cung cấp cần trọng lượng mẫu, công suất vận hành, nhiệt độ thử nghiệm, điểm độ ẩm, vật liệu cố định và Chu kỳ làm việc. Nếu không có dữ liệu đó, khả năng làm mát có thể bị thiếu.
.png "Walk-In_Environmental_Chamber_Buying_Guide_for_Large_Samples,_Batch_Testing,_and_MIL-STD-810H_Applications_(2).png")
Cấu trúc buồng đi bộ ảnh hưởng đến việc lắp đặt, di dời, niêm phong và bảo trì lâu dài.
Buồng môi trường đi bộ mô-đun sử dụng các tấm cách nhiệt được lắp ráp tại chỗ. Nó phù hợp cho các phòng thí nghiệm có cửa hẹp, thang máy, truy cập hạn chế hoặc kế hoạch di dời trong tương lai. Cấu trúc mô-đun cũng cho phép linh hoạt về kích thước, bố trí, cổng cáp, cửa ra vào và vị trí dịch vụ.TH-0098 để thử nghiệm động cơ hàng loạt nidecProject sử dụng thiết kế lắp đặt mô-đun cho buồng thử nghiệm môi trường đi bộ cực lớn.
Cấu trúc này thường được ưa thích cho các dự án buồng thử nghiệm môi trường lớn, nơi việc tiếp cận tòa nhà bị hạn chế.
Một cấu trúc không thể thiếu được xây dựng tại nhà máy như một đơn vị hoàn chỉnh hơn. Nó có thể làm giảm công việc lắp ráp tại chỗ và có thể cung cấp hiệu suất niêm phong mạnh mẽ, nhưng phải kiểm tra truy cập vận chuyển và lắp đặt sớm. Nó phù hợp hơn cho các trang web có đủ không gian tải và một tuyến đường rõ ràng từ khu vực dỡ hàng đến phòng thí nghiệm.
Sự lựa chọn nên dựa trên tòa nhà, không chỉ buồng. Chiều cao Trần, hệ thống thoát nước, cung cấp điện, thông gió, cường độ sàn và bảo trì tất cả các vấn đề.
Một quyết định mua hàng tốt bắt đầu với một mô tả thử nghiệm thực tế.
Trước khi yêu cầu báo giá, hãy chuẩn bị kích thước mẫu, trọng lượng, vật liệu, tải nhiệt, tiêu chuẩn thử nghiệm, phạm vi nhiệt độ, phạm vi độ ẩm, tốc độ dốc, thời gian thử nghiệm và số lượng lô. Cũng chỉ định xem mẫu có được cấp nguồn trong quá trình thử nghiệm hay không.
Ví dụ, một tủ viễn thông được thử nghiệm ở nhiệt độ-40 ° C đến 85 ° C trong khi nguồn điện cần một kế hoạch làm lạnh và luồng không khí khác với vỏ nhựa không sử dụng được lưu trữ ở cùng nhiệt độ.
Các mẫu lớn thường không đạt được bài kiểm tra “dễ tải” trước khi chúng Thất Bại Trong bài kiểm tra môi trường. Kiểm tra xem buồng có cần sàn phẳng, đường dốc, đế gia cố, xe đẩy Đường sắt, truy cập xe nâng hay giá đỡ nhiều lớp không. Chiều rộng cửa và không gian quay phía trước buồng phải phù hợp với quy trình xử lý thực tế.
Lớn hơn không phải lúc nào cũng an toàn hơn. Kích thước quá mức làm tăng việc sử dụng năng lượng, thời gian phục hồi, nhu cầu nước ẩm và chi phí lắp đặt. Một buồng phải đủ lớn để luồng không khí và xử lý, nhưng không lớn đến mức hệ thống điều khiển phải điều chỉnh âm lượng không sử dụng mỗi ngày.
| Một phần của các dự án buồng thử nghiệm môi trường bước vào của ngành công nghiệp LIB | |
|
|

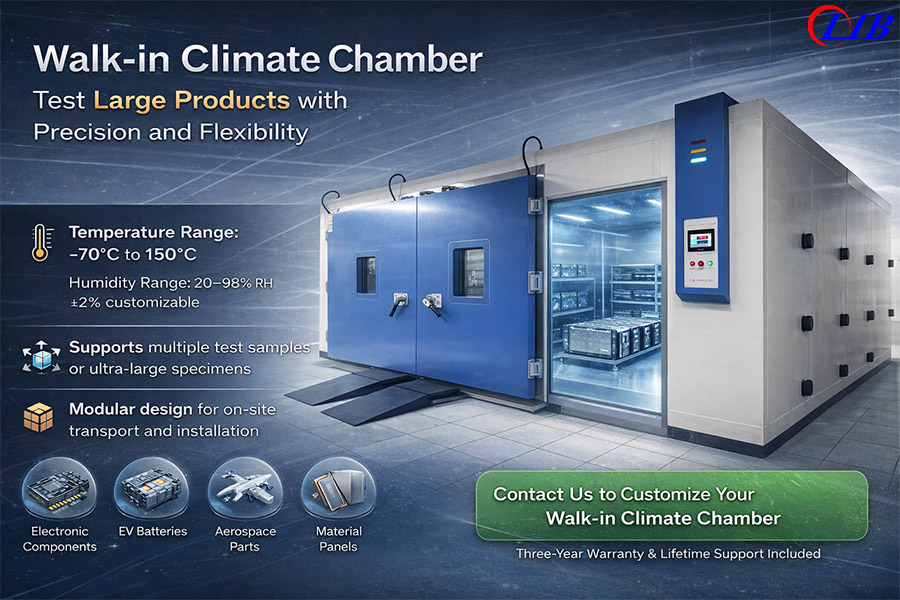

LIBBuồng đi bộ trong môi trườngĐược thiết kế cho các mẫu lớn và thử nghiệm nhiều mẫu với các tùy chọn cấu trúc linh hoạt, thiết kế tải gia cố, điều khiển lập trình, làm lạnh nén cơ học, lưu thông không khí cưỡng bức và hệ thống bảo vệ an toàn.
Buồng đi bộ LIB có thể được xây dựng như các cấu trúc có thể tháo rời hoặc tách rời theo mô đun. Chúng hỗ trợ kiểm tra nhiệt độ cao và thấp, đạp xe độ ẩm nhiệt độ, ăn mòn, áp suất không khí thấp, bụi, mưa, môi trường khí và thời tiết UV hoặc xenon khi được cấu hình cho dự án.
Các tính năng an toàn có thể bao gồm bảo vệ đốt khô máy tạo độ ẩm, bảo vệ quá nhiệt, bảo vệ quá dòng, bảo vệ áp suất cao môi chất lạnh, bảo vệ thiếu nước và bảo vệ rò rỉ đất. Bên trong sử dụng thép không gỉ cho độ bền, trong khi bên ngoài sử dụng tấm thép tráng cho môi trường làm việc công nghiệp.
Đối với phòng thí nghiệm ô tô, buồng có thể hỗ trợ lắp ráp đầy đủ và các bộ phận theo lô dưới cấu hình nhiệt nóng lạnh và ẩm ướt. Đối với thiết bị điện tử, cổng cáp và luồng không khí ổn định giúp kiểm tra nguồn điện. Đối với các sản phẩm liên quan đến hàng không vũ trụ và quốc phòng, lập kế hoạch thử nghiệm có thể xem xét quy trình công việc MIL-STD. Đối với pin và mẫu công nghiệp, thiết kế an toàn và tải gia cố trở thành trung tâm.
Người mua cần | Tính năng buồng hữu ích | Lợi ích thiết thực |
Bộ lắp ráp lớn | Kích thước bên trong tùy chỉnh, cửa lớn, sàn gia cố | Tải dễ dàng hơn và kiểm tra cấp hệ thống thực tế |
Xác nhận hàng loạt | Giá đỡ nhiều lớp và lưu thông không khí đồng đều | Nhiều mẫu hơn mỗi lần chạy với mức phơi sáng lặp lại |
Thời gian thử nghiệm dài | Kiểm soát nhiệt độ và độ ẩm ổn định | Tính nhất quán dữ liệu tốt hơn trong các chương trình độ tin cậy |
Giới hạn trang web | Cấu trúc có thể tháo rời mô-đun | Lắp đặt dễ dàng hơn trong các phòng thí nghiệm hiện có |
Chấp nhận dự án | Hiệu chuẩn, vận hành, Đào Tạo | Bàn giao nhanh hơn cho đội thử nghiệm |
Từ năm 2009, LIB Industry chuyên về thiết bị mô phỏng môi trường cho khách hàng trên toàn thế giới, phục vụ các ngành công nghiệp bao gồm ô tô, điện tử, hàng không vũ trụ, pin, quốc phòng và sản xuất công nghiệp. Phạm vi sản phẩm của nó bao gồm buồng nhiệt độ và khí hậu, buồng ăn mòn, buồng chống bụi và nước, buồng phong hóa và buồng thử nghiệm đặc biệt cho các điều kiện môi trường khác nhau.
Ngành công nghiệp LIB không chỉ cung cấp một buồng môi trường đi bộ. Mỗi dự án bao gồm tư vấn kỹ thuật, thiết kế buồng tùy chỉnh, sản xuất theo các thông số cần thiết, hiệu chuẩn, vận hành, giao hàng quốc tế, lắp đặt tại chỗ và đào tạo người vận hành để đảm bảo thực hiện dự án suôn sẻ.
Kích thước tùy chỉnh cho mẫu lớn và thử nghiệm hàng loạt
Kiểm soát nhiệt độ và độ ẩm ổn định
Kết cấu gia cố cho tải nặng
Tùy chọn buồng đi bộ tích hợp hoặc mô-đun
Cấu hình linh hoạt cho nhiệt độ, độ ẩm, bụi, mưa, ăn mòn và các thử nghiệm môi trường khác
Hỗ trợ thử nghiệm MIL-STD-810H-related
Bảo hành 3 năm và hỗ trợ kỹ thuật trọn đời
Đối với các phòng thí nghiệm thực hiện các chương trình thử nghiệm hàng loạt và độ tin cậy liên tục, sự ổn định lâu dài và hỗ trợ dịch vụ là rất cần thiết. Ngành công nghiệp LIB cung cấp mộtBảo hành 3 năm, hỗ trợ kỹ thuật trọn đời và dịch vụ hậu mãi liên tụcĐể giúp giảm thời gian chết và duy trì hiệu suất kiểm tra môi trường đáng tin cậy trong suốt vòng đời sản phẩm.
Buồng phải phù hợp với mẫu lớn nhất, vật cố định, giỏ hàng và không gian xử lý trong khi vẫn để lại đủ khoảng trống cho luồng không khí. Để kiểm tra hàng loạt, hãy tính toán bố cục được tải thực thay vì chỉ so sánh tổng khối lượng buồng.
Vâng. Buồng môi trường đi bộ thường được sử dụng để kiểm tra độ tin cậy hàng loạt khi nhiều mẫu phải chạy dưới cùng nhiệt độ và độ ẩm. Khoảng cách mẫu và thiết kế luồng khí là chìa khóa để có kết quả lặp lại.
Buồng tiếp cận tốt hơn cho các bộ phận nhỏ hơn và số lượng mẫu thấp hơn. Buồng đi bộ được sử dụng cho các cụm lắp ráp lớn, tải nặng, hệ thống đầy đủ hoặc thử nghiệm hàng loạt khối lượng lớn cần thêm không gian bên trong và tải linh hoạt.
Phương pháp MIL-STD-810H 503.7 xác định sốc nhiệt độ là thay đổi nhiệt độ không khí lớn hơn 10 ° C trong vòng một phút. Nó cũng cung cấp các tùy chọn Thủ Tục, giới hạn thời gian chuyển, hướng dẫn ổn định và các yêu cầu về chu kỳ sốc ảnh hưởng đến việc lựa chọn buồng.
Chuẩn bị kích thước mẫu, trọng lượng, số lượng, tải nhiệt, tiêu chuẩn thử nghiệm, phạm vi nhiệt độ, phạm vi độ ẩm, tốc độ đường dốc, thời gian thử nghiệm, điều kiện bật nguồn, Phương pháp tải, kích thước trang web, nguồn điện, thoát nước và truy cập lắp đặt.
