Việc chọn buồng môi trường phù hợp phụ thuộc chủ yếu vào kích thước sản phẩm, khối lượng thử nghiệm và yêu cầu ứng dụng. Buồng môi trường Reach-In lý tưởng cho linh kiện và sản phẩm cỡ trung bình cần truy cập thường xuyên và thử nghiệm linh hoạt, trong khi Buồng Walk-In cung cấp môi trường được kiểm soát rộng hơn cho các cụm lắp ráp quá khổ và thử nghiệm theo lô. Buồng môi trường Drive-In được thiết kế cho xe cộ, máy móc và các sản phẩm rất lớn phải được đưa trực tiếp vào buồng. Các hệ thống này thường được sử dụng cho các tiêu chuẩn như IEC 60068, ISO 16750, MIL-STD-810 và IEC 60529. Yếu tố quan trọng nhất khi chọn buồng là kích thước mẫu, tải nhiệt, luồng không khí, phương pháp nạp mẫu và yêu cầu thử nghiệm trong tương lai.
Buồng môi trường được thiết kế để tái tạo các điều kiện thực tế và xác minh liệu sản phẩm có duy trì hiệu suất dưới áp lực môi trường được kiểm soát hay không. Việc lựa chọn giữa Buồng Reach-In, Walk-In hay Drive-In phụ thuộc phần lớn vào kích thước, số lượng và đặc tính vận hành của mẫu thử.
Buồng môi trường Reach-In thường được sử dụng cho thử nghiệm trong phòng thí nghiệm nơi mẫu có thể được đặt thủ công vào bên trong buồng. Đây là giải pháp thiết thực cho thử nghiệm ở cấp linh kiện và sản phẩm nhỏ.
Các ứng dụng điển hình bao gồm:
Điện tử tiêu dùng
Thiết bị y tế
Cảm biến và bộ điều khiển
Mô-đun pin
Thiết bị truyền thông
Các chế độ hỏng hóc chính được đánh giá bao gồm:
Giãn nở và co lại do nhiệt
Suy giảm hiệu suất điện tử
Hỏng hóc liên quan đến độ ẩm
Lão hóa vật liệu
Suy thoái vòng đệm
Các vấn đề về độ tin cậy của linh kiện
MộtBuồng Walk-Inđược thiết kế cho các sản phẩm lớn hơn, nhiều mẫu hoặc các ứng dụng yêu cầu người vận hành đi vào không gian thử nghiệm. Không giống như thiết kế reach-in truyền thống, hệ thống walk-in cung cấp thể tích bên trong lớn hơn đáng kể và việc lắp đặt mẫu dễ dàng hơn.
Các mẫu thử phổ biến bao gồm:
Hệ thống pin EV
Cụm lắp ráp xe
Linh kiện hàng không vũ trụ
Thiết bị công nghiệp
Hệ thống điện tử lớn
Các mục tiêu thử nghiệm điển hình bao gồm:
Thử nghiệm độ bền khí hậu
Chu kỳ nhiệt độ và độ ẩm
Xác nhận độ tin cậy trong thời gian dài
Chứng nhận sản xuất
Mô phỏng môi trường quy mô lớn
Buồng môi trường Drive-In cung cấp khả năng thử nghiệm lớn nhất trong ba cấu hình này. Nó cho phép xe cộ, máy móc và thiết bị quá khổ được đưa trực tiếp vào buồng để thử nghiệm toàn diện.
Các ứng dụng điển hình bao gồm:
Xe hoàn chỉnh
Thiết bị công nghiệp nặng
Hệ thống vận tải lớn
Các sản phẩm kỹ thuật đặc biệt
Việc lựa chọn buồng phù hợp đảm bảo mẫu nhận được sự tiếp xúc môi trường đồng đều và kết quả thử nghiệm phản ánh chính xác các điều kiện vận hành thực tế.
Các ngành công nghiệp khác nhau sử dụng các tiêu chuẩn thử nghiệm môi trường khác nhau. Trước khi chọn kích thước buồng, nhà sản xuất nên xác định các điều kiện nhiệt độ, độ ẩm, bụi, nước hoặc độ bền cần thiết.
Tiêu chuẩn |
Phạm vi nhiệt độ |
Độ ẩm |
Chu kỳ thử nghiệm |
Điều kiện phun/áp suất |
IEC 60068-2-1 |
Phơi nhiễm nhiệt độ thấp |
N/A |
Phơi nhiễm không đổi |
None |
IEC 60068-2-2 |
Phơi nhiễm nhiệt độ cao |
N/A |
Phơi nhiễm không đổi |
None |
IEC 60068-2-30 |
25°C đến 55°C |
Lên đến 95% RH |
Nhiệt ẩm chu kỳ |
None |
IEC 60068-2-78 |
40°C |
93% RH |
Độ ẩm ở trạng thái ổn định |
None |
ISO 16750-4 |
-40°C đến +125°C |
Tùy chọn |
Chu kỳ nhiệt độ ô tô |
None |
MIL-STD-810H |
Tùy chỉnh |
Tùy chỉnh |
Mô phỏng môi trường |
Tùy chọn |
IEC 60529 |
Biến đổi |
N/A |
Bảo vệ chống xâm nhập |
Thử nghiệm bụi/nước |
ASTM D4332 |
Biến đổi |
Biến đổi |
Mô phỏng môi trường đóng gói |
None |
Buồng quy mô lớn thường yêu cầu các cân nhắc bổ sung, bao gồm phân phối luồng không khí, định vị mẫu, truy cập của người vận hành và hệ thống an toàn.
Bảng so sánh sau đây giúp giải thích sự khác biệt trong việc lựa chọn buồng reach in so với walk in.
Thông số kỹ thuật |
Buồng môi trường Reach-In |
Buồng môi trường Drive-In |
|
Phạm vi nhiệt độ |
-70°C đến +180°C |
Tùy chỉnh theo ứng dụng |
Tùy chỉnh theo ứng dụng |
Phạm vi độ ẩm |
10–98% RH |
10–98% RH |
Tùy chỉnh |
Thể tích buồng |
Khoảng 100–2000 L |
Vài mét khối |
Không gian thử nghiệm quy mô lớn |
Tốc độ thay đổi |
Tùy chọn thay đổi nhiệt độ tiêu chuẩn và nhanh |
Tùy chỉnh dựa trên tải |
Tùy chỉnh dựa trên yêu cầu sản phẩm |
Luồng không khí |
Tuần hoàn dọc hoặc ngang |
Quản lý luồng không khí thể tích lớn |
Phân phối luồng không khí toàn khu vực |
Tải nhiệt mẫu |
Thấp đến trung bình |
Trung bình đến cao |
Rất cao |
Cấu hình an toàn |
Cảnh báo quá nhiệt, hệ thống bảo vệ |
Cửa thoát hiểm khẩn cấp, giám sát an toàn |
An toàn khi xe vào, hệ thống khẩn cấp |
Tiêu chuẩn áp dụng |
IEC 60068, ISO 16750, JESD22 |
IEC 60068, MIL-STD-810, tiêu chuẩn ô tô |
Chứng nhận thiết bị lớn và xe cộ |
Chọn kích thước buồng phù hợp không chỉ đơn thuần là đo xem sản phẩm có vừa về mặt vật lý trong không gian làm việc hay không. Việc lựa chọn kích thước buồng đòi hỏi phải đánh giá một số yếu tố kỹ thuật.
Buồng phải cung cấp đủ không gian trống xung quanh mẫu để duy trì luồng không khí thích hợp. Nhiều mẫu có thể yêu cầu thể tích bổ sung để ngăn chặn sự chênh lệch nhiệt độ giữa các vị trí.
Các sản phẩm như pin EV, động cơ và hệ thống điện tử có thể giải phóng nhiệt lượng đáng kể trong quá trình vận hành. Buồng phải cung cấp đủ công suất làm mát trong các điều kiện thử nghiệm thực tế.
Buồng Reach-In phù hợp với các mẫu được nạp thủ công, trong khi buồng Walk-In và Drive-In phù hợp hơn với các cụm lắp ráp lớn cần xe đẩy, thiết bị nâng hoặc lối vào cho xe.
Các công ty thường mở rộng kích thước sản phẩm hoặc yêu cầu thử nghiệm sau khi lắp đặt thiết bị. Việc chọn thêm công suất buồng có thể giảm nhu cầu thay thế trong tương lai.
Các thiết bị điện tử công suất cao và hệ thống pin có thể thay đổi môi trường buồng. Thử nghiệm mà không xem xét đến sự sinh nhiệt có thể dẫn đến kết quả không chính xác.
Buồng quá nhỏ có thể hạn chế luồng không khí, trong khi buồng quá lớn có thể làm tăng chi phí vận hành một cách không cần thiết.
Các cảm biến nên đo môi trường thực tế của sản phẩm thay vì chỉ đo nhiệt độ không khí gần thành buồng.
Độ phân giải của bộ điều khiển không đại diện cho độ đồng đều thực tế của không gian làm việc. Thiết kế luồng không khí và tải buồng có tác động lớn hơn đến độ chính xác của thử nghiệm.
Chỉ riêng khả năng nhiệt độ không quyết định hiệu suất của buồng. Tốc độ thay đổi, kiểm soát độ ẩm, luồng không khí và tải mẫu cũng rất quan trọng.
Trước khi lắp đặt, cần xác nhận:
Nguồn điện
Yêu cầu thông gió
Thoát nước
Khả năng chịu tải của sàn
Khoảng trống cửa
Không gian bảo trì
Các tình huống thử nghiệm khác nhau yêu cầu các cấu hình buồng khác nhau.
Được khuyến nghị cho:
Linh kiện nhỏ
Nghiên cứu phòng thí nghiệm
Đánh giá vật liệu
Xác minh nguyên mẫu
Buồng để bàn cung cấp khả năng kiểm soát môi trường chính xác khi yêu cầu thử nghiệm liên quan đến kích thước mẫu hạn chế.
Được khuyến nghị cho:
Điện tử ô tô
Điện tử tiêu dùng
Thiết bị y tế
Mô-đun pin
Chứng nhận độ tin cậy
The Buồng môi trường Reach-Inphù hợp cho các phòng thí nghiệm cần truy cập mẫu thường xuyên, vận hành hiệu quả và khả năng thử nghiệm môi trường linh hoạt.
Được khuyến nghị cho:
Cụm lắp ráp lớn
Bộ pin EV
Hệ thống hàng không vũ trụ
Máy móc công nghiệp
Buồng Walk-In cung cấp một môi trường được kiểm soát rộng rãi cho các sản phẩm không thể vừa với các buồng thử nghiệm tiêu chuẩn trong phòng thí nghiệm. Nó hỗ trợ thử nghiệm độ tin cậy quy mô lớn, thử nghiệm theo lô và mô phỏng môi trường tùy chỉnh.
Được khuyến nghị cho:
Thử nghiệm chuyển đổi nhiệt độ nhanh
Linh kiện điện tử
Phụ tùng ô tô
Đánh giá chất bán dẫn
Buồng sốc nhiệt được thiết kế cho các ứng dụng yêu cầu di chuyển nhanh giữa các điều kiện nhiệt độ khắc nghiệt.
Được khuyến nghị cho:
Lớp phủ kim loại
Phụ tùng ô tô
Thử nghiệm khả năng chống ăn mòn
Buồng phun muối đánh giá cách sản phẩm chịu được môi trường ăn mòn trước khi triển khai lâu dài.
Được khuyến nghị cho:
Điện tử ngoài trời
Linh kiện ô tô
Sản phẩm công nghiệp
The Buồng thử bụi Drive-In IP5X/IP6Xđược thiết kế cho các sản phẩm lớn yêu cầu thử nghiệm bảo vệ chống bụi xâm nhập theo điều kiện IEC 60529.
Buồng tùy chỉnh được khuyến nghị khi thiết bị tiêu chuẩn không thể đáp ứng các yêu cầu như:
Thử nghiệm xe lớn
Tải nhiệt cực cao
Yêu cầu luồng không khí đặc biệt
Mô phỏng môi trường kết hợp
Tiêu chuẩn công nghiệp độc đáo
Thiết bị lớn thường yêu cầu Buồng Walk-In hoặc Buồng môi trường Drive-In vì các cấu hình này cung cấp đủ không gian để lắp đặt, vận hành và tiếp xúc môi trường đồng đều.
Buồng Reach-In được thiết kế cho các sản phẩm nhỏ hơn và thử nghiệm trong phòng thí nghiệm, Buồng Walk-In cho phép người vận hành đi vào để đặt mẫu lớn, còn Buồng Drive-In chứa được xe cộ và thiết bị quá khổ.
Thời gian thử nghiệm phụ thuộc vào tiêu chuẩn và ứng dụng. Chu kỳ nhiệt có thể mất vài giờ, trong khi thử nghiệm độ tin cậy dài hạn có thể kéo dài hàng tuần.
Chọn kích thước buồng dựa trên kích thước mẫu, số lượng, sự sinh nhiệt, yêu cầu luồng không khí, phương pháp nạp mẫu và kế hoạch thử nghiệm trong tương lai.
Có. Một buồng môi trường được cấu hình đúng cách có thể hỗ trợ nhiều tiêu chuẩn nếu phạm vi nhiệt độ, khả năng độ ẩm, thể tích và các chức năng điều khiển của nó đáp ứng các yêu cầu.
Chọn buồng môi trường dựa trên kích thước sản phẩm, tiêu chuẩn thử nghiệm, điều kiện môi trường và yêu cầu trong tương lai. Xem xét thể tích buồng, luồng không khí, tải nhiệt mẫu và điều kiện lắp đặt trước khi đưa ra quyết định.
Một RFQ nên bao gồm:
Kích thước mẫu
Trọng lượng mẫu
Sự sinh nhiệt
Phạm vi nhiệt độ
Yêu cầu độ ẩm
Thể tích buồng
Các tiêu chuẩn áp dụng
Phương pháp nạp mẫu
Yêu cầu an toàn
Điều kiện lắp đặt
Để biết thêm thông tin về thử nghiệm môi trường quy mô lớn và lựa chọn buồng Walk-In, hãy đọcHướng dẫn mua Buồng môi trường Walk-In.
English
русский
français
العربية
Deutsch
Español
한국어
italiano
tiếng việt
ไทย
Indonesia

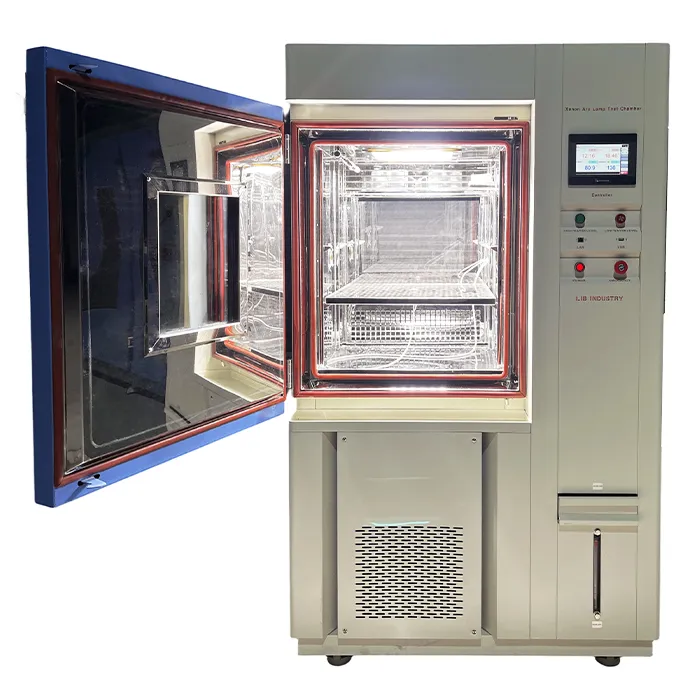

.webp "Máy thử nghiệm phong hóa bằng hồ quang carbon và ánh nắng mặt trời cho thép cuộn")
