Kiểm tra chống nước theo mã IP trong thử nghiệm các bộ phận ô tô và các sản phẩm khác được sử dụng để xác minh độ kín của sản phẩm và cung cấp cơ sở tin cậy về chất lượng sản phẩm. Trong các tiêu chuẩn chống nước dòng IS016750, DIN40050, IS020653, cấp độ khắc nghiệt nhất là IPX9K. Bên cạnh đó, nhiều sản phẩm điện tử, linh kiện ô tô, máy móc thiết bị hoạt động trong các điều kiện môi trường khác nhau, phải đối mặt với nhiều thử thách nghiêm trọng. Rõ ràng, thiết bị kiểm tra IPX9K rất quan trọng, được sử dụng để mô phỏng tác động phun nước trong môi trường nhiệt độ cao và áp suất cao nhằm kiểm tra hiệu suất bảo vệ của sản phẩm.
Thiết bị kiểm tra IPX9K là thiết bị được thiết kế chuyên biệt để kiểm tra cấp bảo vệ IPX9K. Cấp bảo vệ IPX9K có nghĩa là sản phẩm có thể duy trì hoạt động bình thường trong môi trường phun nước nhiệt độ cao và áp suất cao, không bị nước xâm nhập và hư hỏng. Cấp bảo vệ này thường phù hợp với một số kịch bản ứng dụng đặc biệt, chẳng hạn như linh kiện ô tô, thiết bị ngoài trời, máy móc công nghiệp, v.v., những thiết bị này có thể phải đối mặt với các môi trường khắc nghiệt như phun nước cao áp, nhiệt độ cao và độ ẩm cao trong quá trình sử dụng.

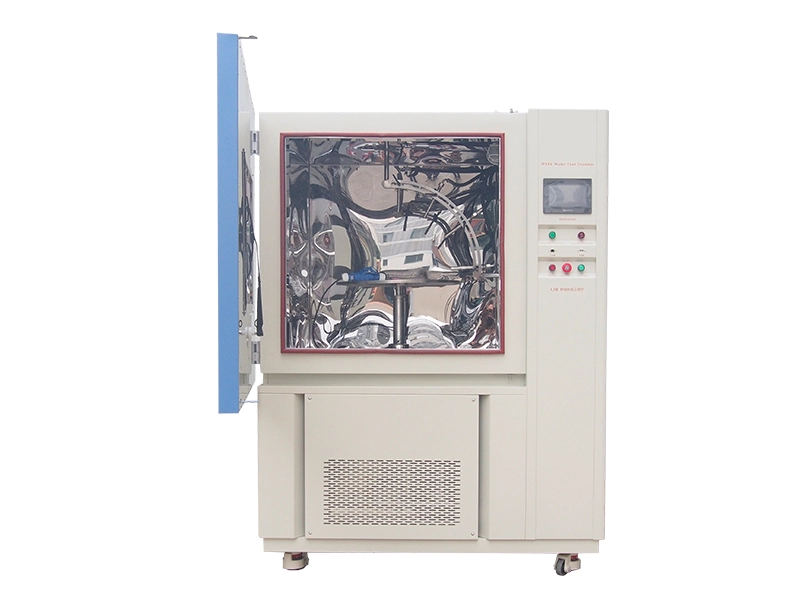

Thiết bị kiểm tra IPX9K chủ yếu bao gồm buồng thử, hệ thống phun nước, hệ thống gia nhiệt, hệ thống điều khiển, v.v. Buồng thử được làm bằng SUS304, có khả năng chống ăn mòn và độ kín tốt. Hệ thống phun nước bao gồm nhiều vòi phun cao áp, có thể tạo ra tia nước nhiệt độ cao và áp suất cao. Hệ thống gia nhiệt được sử dụng để làm nóng nước đến nhiệt độ yêu cầu. Hệ thống điều khiển được sử dụng để kiểm soát nhiệt độ, áp suất, thời gian phun, v.v.
1. Điều kiện thử nghiệm
Tiêu chuẩn thử nghiệm bảo vệ IPX9K yêu cầu thử nghiệm trong điều kiện nhiệt độ cao và áp suất cao. Cụ thể, nhiệt độ nước thử nghiệm phải nằm trong khoảng 80°C ±5°C, và áp suất phun nước phải nằm trong khoảng từ 8000kPa đến 10000kPa. Khi thử nghiệm, sản phẩm phải được gắn trên một giá đỡ cụ thể để đảm bảo tia nước có thể phủ đều bề mặt sản phẩm.
2. Phương pháp thử nghiệm
Thử nghiệm bảo vệ IPX9K được thực hiện bằng phương thức phun nước. Trong quá trình thử nghiệm, sản phẩm được đặt trong buồng thử, và hệ thống phun nước được khởi động để phun nước nhiệt độ cao và áp suất cao lên bề mặt sản phẩm. Góc và khoảng cách phun nước phải đáp ứng yêu cầu tiêu chuẩn để đảm bảo độ chính xác của thử nghiệm. Thời gian thử nghiệm thường là 30 giây, thời gian phun mỗi hướng là 5 giây, tổng cộng bốn hướng 0°, 30°, 60°, 90°.
3. Tiêu chí đánh giá
Tiêu chí đánh giá cho thử nghiệm bảo vệ IPX9K chủ yếu được xác định dựa trên hiệu suất và hình thức bên ngoài của sản phẩm sau khi thử nghiệm. Nếu sản phẩm vẫn hoạt động bình thường sau khi thử nghiệm, không có hiện tượng rò rỉ, thấm nước, hư hỏng, thì sản phẩm được coi là đáp ứng yêu cầu cấp bảo vệ IPX9K. Ngược lại, nếu có bất kỳ hiện tượng nào trên thì sản phẩm không đạt yêu cầu.
Nguyên lý hoạt động của thiết bị kiểm tra IPX9K chủ yếu là làm nóng nước đến nhiệt độ yêu cầu thông qua hệ thống gia nhiệt, sau đó tăng áp suất nước lên mức yêu cầu bằng bơm cao áp, và cuối cùng là phun nước nhiệt độ cao và áp suất cao lên bề mặt sản phẩm qua vòi phun. Trong quá trình thử nghiệm, hệ thống điều khiển sẽ giám sát các thông số của thiết bị theo thời gian thực, như nhiệt độ, áp suất, thời gian phun, v.v., và thực hiện điều khiển tự động theo chương trình đã cài đặt.
Hệ thống tuần hoàn nước của buồng thử IPX9K thường có các đặc điểm sau:
1. Nguồn nước:
- Yêu cầu về nước: Thường khuyến nghị sử dụng nước tinh khiết hoặc nước cất để giảm ảnh hưởng của tạp chất trong nước đến thiết bị và kết quả thử nghiệm, ngăn ngừa các vấn đề như tắc vòi phun hoặc hình thành cáu cặn trong thiết bị.
2. Quá trình tuần hoàn:
- Bơm: Nước trong bể chứa được bơm ra ngoài. Bơm là nguồn động lực của tuần hoàn nước, thường sử dụng bơm có công suất và áp suất nhất định, chẳng hạn như bơm piston nhiệt độ cao và áp suất cao nhập khẩu từ Ý, để đáp ứng yêu cầu áp suất nước cao của thử nghiệm IPX9K.
- Thu hồi: Nước sau khi phun sẽ chảy ngược trở lại bể chứa, hoàn thành một chu trình tuần hoàn nước.
3. Các hệ thống và chức năng liên quan:

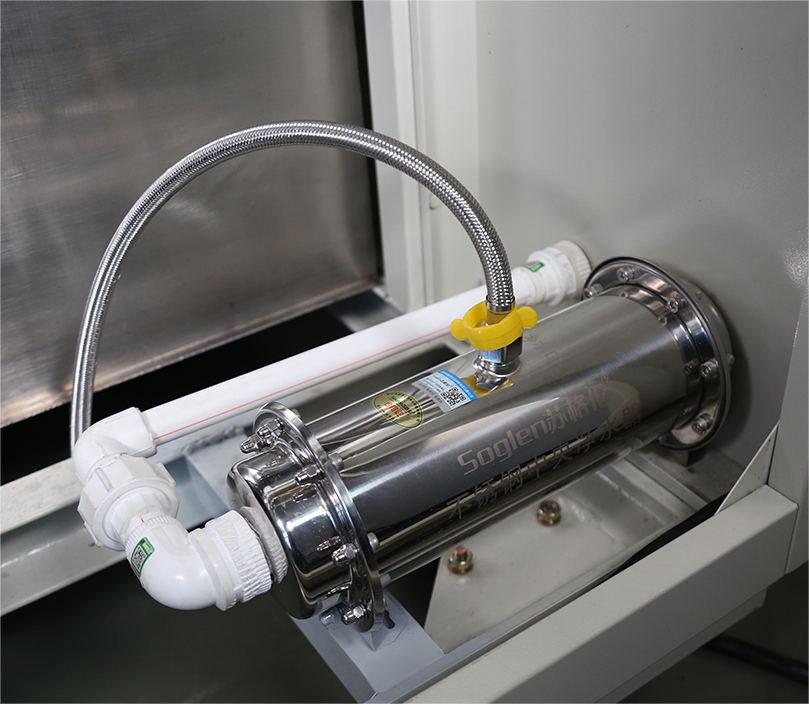

- Thiết bị lọc: Để đảm bảo độ sạch của nước tuần hoàn và ngăn ngừa tạp chất gây hư hỏng cho các bộ phận như vòi phun và bơm hoặc ảnh hưởng đến hiệu quả thử nghiệm, hệ thống tuần hoàn nước có thể được lắp đặt thiết bị lọc để lọc tạp chất trong nước.
Khi sử dụng buồng thử IPX9K, cần vận hành và bảo trì hệ thống tuần hoàn nước đúng cách theo hướng dẫn vận hành thiết bị để đảm bảo hiệu suất của thiết bị và độ tin cậy của kết quả thử nghiệm. Hệ thống tuần hoàn nước tự động không chỉ giúp tiết kiệm nước, giảm chi phí thử nghiệm mà còn đảm bảo tính ổn định và nhất quán của điều kiện thử nghiệm, tạo thuận lợi cho việc bảo trì và quản lý thiết bị.
Là một thiết bị thử nghiệm bảo vệ quan trọng, thiết bị kiểm tra IPX9K đóng vai trò quan trọng trong kiểm soát chất lượng sản phẩm và xác minh độ tin cậy. Bằng cách hiểu sâu về thiết bị kiểm tra IPX9K và các tiêu chuẩn thử nghiệm bảo vệ liên quan, có thể áp dụng thiết bị này tốt hơn và nâng cao hiệu suất bảo vệ cũng như chất lượng sản phẩm.
