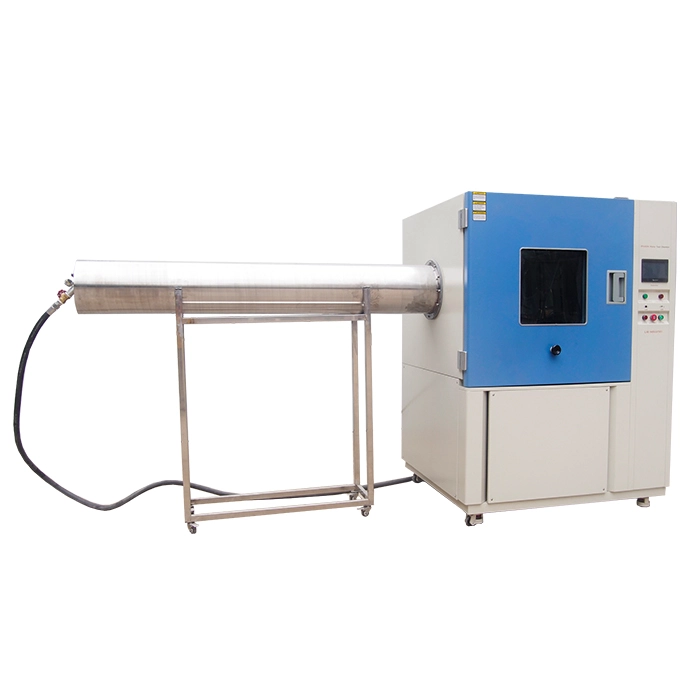

Buồng thử nghiệm ip69k

Name: Buồng thử nghiệm ip69k
Brand: Xi'an LIB Environmental Simulation Industry

Buồng thử nghiệm ipx6k9k kiểm tra hiệu suất chống nước của sản phẩm, theo tiêu chuẩn chống nước ipx6k và ipx9k.

Ipx6k Là Thử nghiệm phun nước mạnh, đòi hỏi Sản phẩm phải chịu được áp lực nước 1000kpa. Ipx9k Là Thử nghiệm phun nước áp lực cao và nhiệt độ cao, áp lực nước cần đạt 8000kpa-10000kpa, sử dụng nước nóng khoảng 80oC để phun sản phẩm ở một lưu lượng nước và góc phun cụ thể.

Mẫu: R6K9K-1200

Tiêu chuẩn: IEC 60529, ipx6k, ipx9k, iso20653, IEC 60068-2-68, IEC 60598, MIL-STD-810G, GJB 150.8-86, ISO 20653, UL 50e, UL 1598, UL 153, ul1573, UL 60950-1

Tính năng và lợi ích của buồng thử nghiệm ip69k

1. thông qua bộ điều chỉnh áp suất tiên tiến, van điện từ và các thiết bị khác, kiểm soát chính xác áp suất và lưu lượng nước, để kiểm tra ipx6k, có thể cung cấp ổn định áp suất nước 1000kpa, để kiểm tra ipx9k, có thể đạt áp lực nước cao 8000kpa-10000kpa.

2. bao gồm nhiều mức độ chống thấm nước: Một buồng có thể đáp ứng IPX5, IPx6, ipx6k, ipx9k cùng một lúc, không cần phải mua nhiều thiết bị kiểm tra khác nhau, tiết kiệm chi phí mua sắm và không gian trang web thử nghiệm.

3. Cấu trúc tổng thể chắc chắn, và khoang bên ngoài được làm bằng thép tấm A3 4mm. Phòng làm việc sử dụng thép không gỉ SUS304, chống ăn mòn tốt, dễ dàng vệ sinh và bảo trì.

4. Vật liệu bịt kín cao su được sử dụng để bịt kín buồng thử giữa cửa và buồng, các khớp nối ống và những nơi khác có thể có khoảng trống để đảm bảo nước không bị rò rỉ trong quá trình thử nghiệm.

Thông số kỹ thuật của buồng thử nghiệm ip69k

Mô hình			R6K9K-1200
Kích thước bên trong (mm)			100012001000 D * W * H
Kích thước tổng thể (mm)			115035502100 D * W * H
Khối lượng nội thất (L)			1200
Thông số	Kiểm tra đường kính nền tảng		600mm
	Thử nghiệm tốc độ nền tảng		5 ± 1 r.p.m
	Tải bàn xoay		50kg
	Kiểm tra chiều cao nền tảng		200-400mm (có thể điều chỉnh)
	Ipx6k	Đường kính trong của vòi phun	6.3mm
		Tốc độ dòng nước	75 L/PHÚT +/- 5%
		Áp lực nước	1000 kPa
		Khoảng cách từ Phun nước vào mẫu vật	Từ 2.5 m đến 3 m.
	Ipx9k	Góc phun nước	0 °, 30 °, 60 °, 90 °
		Nhiệt độ phun nước	Môi trường xung quanh ~ + 88oC (có thể điều chỉnh)
		Vòi phun	Bốn, 30 giây mỗi vị trí
		Khoảng cách từ Phun nước vào mẫu vật	10 ~ 15cm
		Áp lực nước	8000-10000 kPa (có thể điều chỉnh)
		Tốc độ dòng nước	14l-16l/PHÚT
		Cảm biến nhiệt độ	Kháng bạch kim PTR pt100Ω/mV a-class
		Bộ phận làm nóng	Lò sưởi nichrome

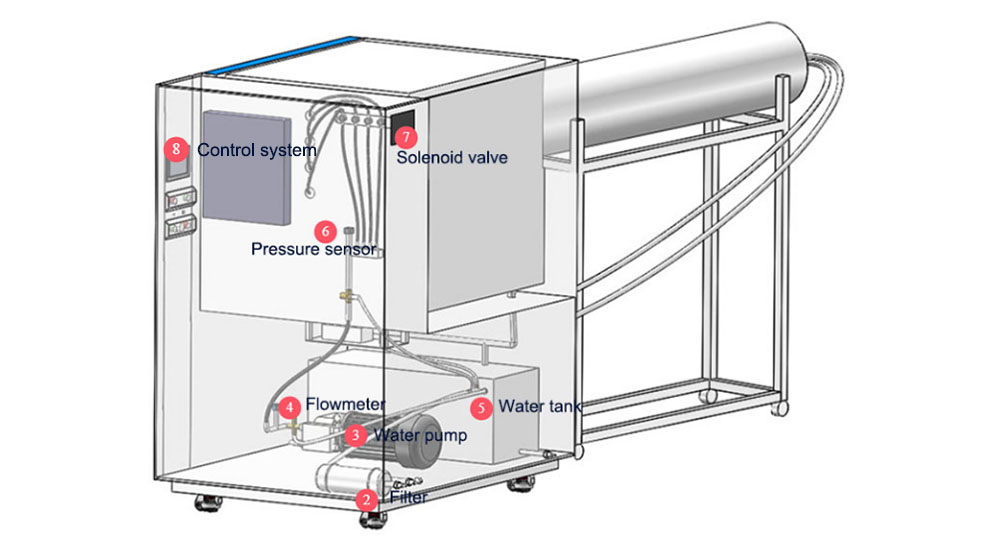

Cấu hình của buồng thử nghiệm ip69k

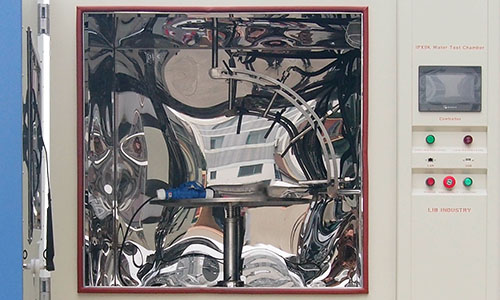

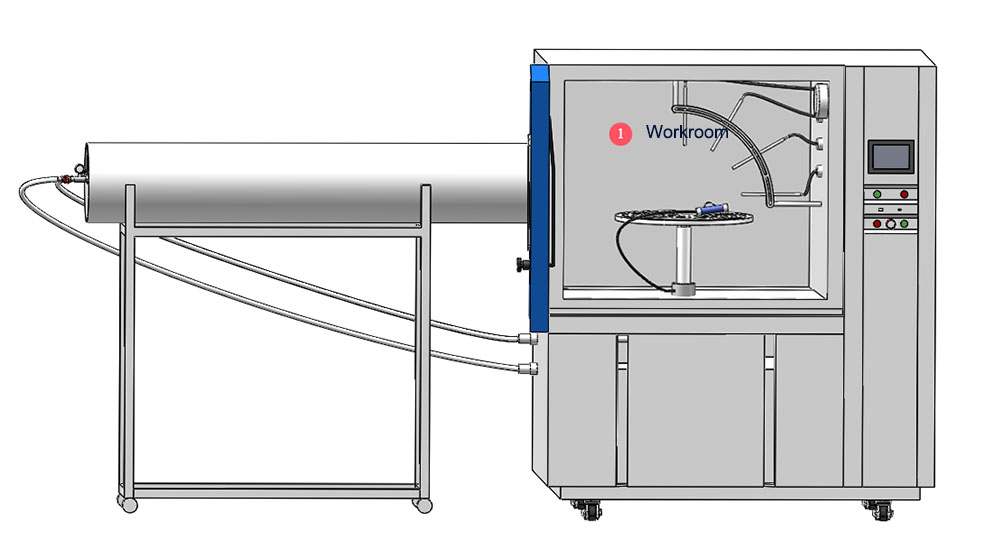

①Phòng làm việc	Bàn xoay có thể điều chỉnh tốc độ, điều chỉnh chiều cao, chịu lực 50kg, với nguồn điện chống nước. 4 vòi phun để kiểm tra ipx9k, 4 góc vòi phun là 0 °, 30 °, 60 °, 90 °. Một lỗ được mở ở phía bên trái của phòng làm việc để thử nghiệm ipx6k, và khoảng cách giữa vòi phun và mảnh thử nghiệm là 2.5m ~ 3m.

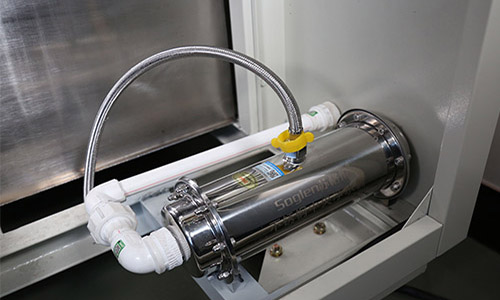

②Bộ lọc	Bộ lọc đầu vào tự động, có thể lọc tạp chất đường kính 0.03mm, để đảm bảo dòng phun trơn tru. Một hệ thống tái chế nước hoàn chỉnh để tiết kiệm nước.

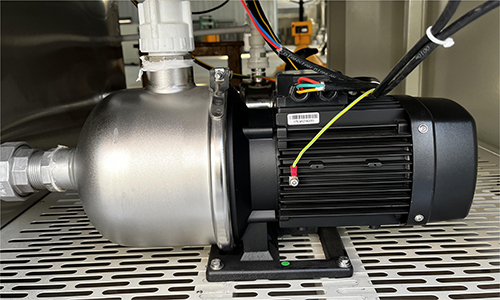

③Máy bơm nước	Đối với các thành phần cốt lõi sản xuất phun nước áp lực cao, cần có áp suất nước 1000kpa để thử nghiệm ipx6k; đối với các thử nghiệm ipx9k, áp suất nước phải đạt 8000kpa-10000kpa.

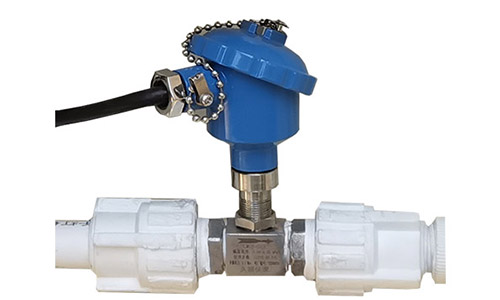

④Lưu lượng kế	Để đo lưu lượng nước trong quá trình thử nghiệm, lưu lượng nước ipx9k phải là 14-16l/phút và Lưu lượng nước ipx6k là 75 ± 5L/PHÚT.

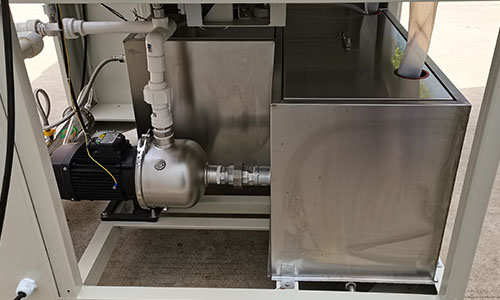

⑤Bể nước	Bể chứa nước là thiết bị lưu trữ nước của buồng thử nghiệm, cung cấp nguồn nước cho thử nghiệm phun nước.

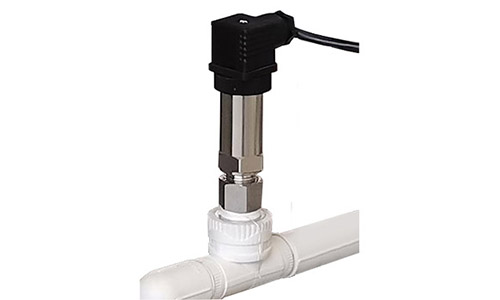

⑥Cảm biến áp suất	Áp lực nước thực tế được đo và dữ liệu được truyền đến hệ thống điều khiển.

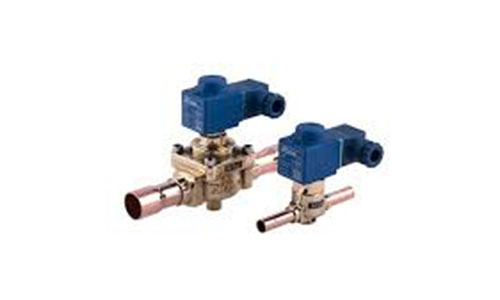

⑦Van điện từ	Kiểm soát dòng nước tắt.

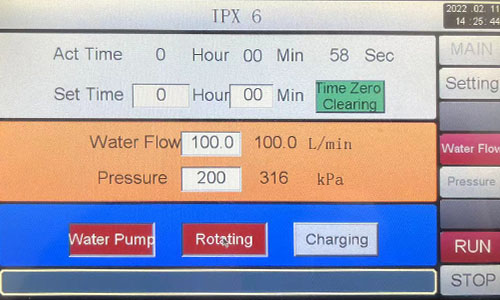

⑧Hệ thống điều khiển	Hệ thống điều khiển thông minh màn hình cảm ứng, bạn có thể thiết lập các thông số thử nghiệm, chẳng hạn như Áp suất phun, thời gian thử nghiệm, tốc độ bảng mẫu.
