Đảm bảo độ tin cậy của bảng mạch in (PCB) là rất quan trọng trong nghiên cứu & Phát Triển và sản xuất điện tử. Biến động nhanh về nhiệt độ và độ ẩm có thể dẫn đến ngưng tụ, ảnh hưởng đến hiệu suất của bộ phận, gây đoản mạch hoặc dẫn đến ăn mòn.
Kiểm tra chính xác và đáng tin cậy là điều cần thiết để đảm bảo chất lượng và công nghiệp LIBBuồng kiểm tra nhiệt độĐược thiết kế để giải quyết những thách thức này với khả năng kiểm soát chính xác, hiệu suất cao và tuân thủ các tiêu chuẩn quốc tế như IEC 60068 và MIL-STD-810. Với nhiều thập kỷ chuyên môn, các buồng này cung cấp môi trường thử nghiệm ổn định, đảm bảo kết quả lặp lại và xác nhận cho cả PCB nguyên mẫu và sản xuất hàng loạt.
Ngưng tụ hình thành khi nhiệt độ bề mặt PCB giảm xuống dưới điểm sương của không khí, đặc biệt là trong quá trình chuyển đổi nhiệt độ nhanh hoặc môi trường có độ ẩm cao.
Các yếu tố đóng góp chính bao gồm:
-Chênh lệch nhiệt độ lớn vượt quá± 50 °cTrong khoảng thời gian ngắn
-Biến động độ ẩm vượt quá± 2% RH
-Sự khác biệt về vật liệu và lớp phủ trên các lớp PCB
Các tiêu chuẩn nhưIEC 60068-2-38Hướng dẫn quy trình kiểm tra độ ẩm, đảm bảo rằng các thiết bị có thể chịu được Rủi Ro ngưng tụ mà không bị hư hại vĩnh viễn. Hiểu và giảm thiểu các yếu tố này là điều cần thiết để duy trì tuổi thọ và độ tin cậy của các linh kiện điện tử.

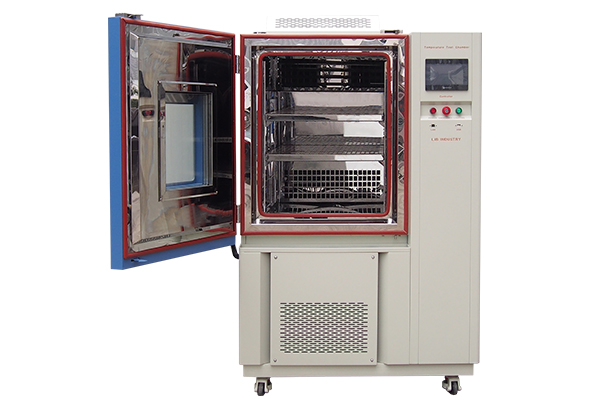

Buồng kiểm tra nhiệt độ công nghiệp LIB được thiết kế để kiểm tra PCB có độ chính xác cao, kết hợp kỹ thuật mạnh mẽ với hệ thống điều khiển thân thiện với người dùng. Thông số kỹ thuật chính bao gồm:
Tính năng | Đặc điểm kỹ thuật |
Phạm vi nhiệt độ | -70 °c/-40 °c/-20 °c đến + 150 °c (có thể tùy chỉnh) |
Phạm vi độ ẩm | 20% đến 98% RH |
Độ chính xác nhiệt độ | ± 0.5 °c (theo IEC 60068) |
Độ chính xác độ ẩm | ± 2% RH (được điều khiển bởi các cảm biến có độ chính xác cao) |
| Hồ sơ có thể lập trình | Nhiều bước, dốc & dốc, lên đến 99 chu kỳ mỗi IEC 60068-2-38 |
Lưu thông không khí | Không khí cưỡng bức với độ đồng đều ± 2 ° C trên phòng làm việc |
Cửa sổ quan sát | Kính cường lực kép, làm nóng với đèn LED bên trong |
Hệ thống điều khiển | Điều khiển vi xử lý PID với giao diện PC tùy chọn |
| |
Các tính năng này đảm bảo môi trường ổn định, được kiểm soát, hỗ trợ các giao thức kiểm tra PCB khác nhau, bao gồm đạp xe nhiệt độ/độ ẩm, lão hóa nhanh và đánh giá độ tin cậy.
Để ngăn chặn sự ngưng tụ trên PCB, phòng công nghiệp LIB tích hợp một số giải pháp tiên tiến:
Thiết kế hình tam giác Ngược (tùy chọn)-Dẫn hướng ngưng tụ đến thoát nước bên, bảo vệ bề mặt PCB và ngăn chặn nhiễu giọt nước.
2.Hệ thống lọc Nitơ-Thay thế không khí ẩm bằng nitơ khô, tạo ra bầu không khí ổn định, trơ cho các thiết bị điện tử nhạy cảm.
3.Kiểm soát độ ẩm và nhiệt độ chính xác-Độ chính xác được kiểm soát PID là ± 0.5 ° C và ± 2% RH đảm bảo các điều kiện môi trường đồng đều tuân thủ các tiêu chuẩn IEC và MIL-STD.
4.Hồ Sơ môi trường có thể lập trình-Chu kỳ lên dốc và xuống dốc dần dần ngăn chặn sự ngưng tụ do thay đổi nhiệt nhanh chóng.
5.Mô-đun hút ẩm-Duy trì điều kiện khô ráo để kiểm tra độ ẩm cao kéo dài, hỗ trợ kiểm tra chu kỳ RH lên đến 99%.
Phòng công nghiệp LIB lý tưởng cho nhiều tình huống thử nghiệm PCB:
-Mô phỏng ứng suất môi trường trong thế giới thực từ 0 ° C đến 85 ° C ở 85% RH cho các chu kỳ mở rộng theo tiêu chuẩn IEC 60068-2-78.
-Bảo vệ các điểm hàn mật độ cao khỏi độ ẩm trong quá trình căng thẳng nhiệt lặp đi lặp lại.
-Lọc nitơ và hút ẩm sao chép điều kiện nhà kho hoặc vận chuyển theo tiêu chuẩn IEC 60068-2-1 và-2, đảm bảo độ tin cậy mở rộng của PCB được lưu trữ.
LIB Industry cung cấp tùy chỉnh toàn diện để đáp ứng các nhu cầu thử nghiệm cụ thể đồng thời duy trì tuân thủ các tiêu chuẩn quốc tế. Ngoài các buồng kiểm tra nhiệt độ tiêu chuẩn, LIB còn cung cấp một loạt các buồng Chuyên dụng:
Loại buồng | Mô tả |
Điều khiển nhiệt độ và đạp xe chính xác | |
Kiểm tra ứng suất môi trường nhiệt độ và độ ẩm kết hợp | |
Thử nghiệm chuyển đổi nhiệt độ nhanh để phân tích ứng suất tăng tốc | |
TemperaKiểm tra độ ẩm, độ ẩm và độ rung để đánh giá ứng suất đa yếu tố | |
Kiểm tra an toàn cho Lithium-ion và các loại pin khác trong điều kiện khắc nghiệt |
Lựa chọn ngành công nghiệp LIB với hơn 16 năm buồng kiểm tra nhiệt độ chuyên môn đảm bảo độ chính xác, độ tin cậy và đổi mới. Các lợi ích chính bao gồm:
Bảo hành 3 năm & Hỗ trợ kỹ thuật trọn đời
Giải pháp kiểm tra toàn diện & tùy chọn tùy chỉnh đầy đủ
Phản hồi nhanh 1-3 giờ cho các yêu cầu
Giao hàng nhanh 7-15 ngày
Kiểm tra trước khi giao hàng liên tục trong 72 giờ
Thiết kế hình tam giác và hệ thống lọc Nitơ ngăn chặn sự ngưng tụ, trong khi nhiệt độ và độ ẩm được kiểm soát PID duy trì điều kiện ổn định. Tuân thủ tiêu chuẩn IEC 60068, MIL-STD-810 và các tiêu chuẩn liên quan đảm bảo kết quả có thể lặp lại, xác thực. Cảm biến có độ chính xác cao và luồng không khí đồng đều giúp giám sát chính xác cho tất cả các lớp và linh kiện PCB.
Liên hệ với LIB IndustryInquiry@libtestchamber.comNgày nay để đảm bảo môi trường thử nghiệm không ngưng tụ, Tuân thủ tiêu chuẩn, cải thiện độ tin cậy của dữ liệu và tối ưu hóa hiệu quả thử nghiệm.
