ABuồng Nhiệt Độ Miniđược sử dụng khi số lượng mẫu hạn chế nhưng vẫn yêu cầu độ chính xác nhiệt độ cao. Các linh kiện điện tử, pin, cảm biến, polyme, lớp phủ và bao bì y tế thường cần tiếp xúc với nhiệt độ lạnh, khô hoặc chu kỳ trước khi được phê duyệt sử dụng. Hướng dẫn này đề cập đến lý do tại sao việc bảo trì buồng nhiệt độ mini lại quan trọng, cách thực hiện hiệu chuẩn đúng cách, các thông số IEC 60068 nào cần có trong kế hoạch thử nghiệm và cách so sánh Buồng Nhiệt Độ Mini của LIB Industry với các dạng buồng khác. Hai chỉ số quyết định kết quả có đáng tin cậy hay không: độ đồng đều nhiệt độ, so sánh các điểm bên trong buồng và dao động nhiệt độ, cho thấy mức độ dịch chuyển của một điểm theo thời gian. Nếu không có ghi dữ liệu buồng và chứng chỉ hiệu chuẩn hợp lệ, một bài kiểm tra thất bại sẽ khó giải thích và một bài kiểm tra đạt cũng khó tin tưởng.
Buồng nhỏ gọn phản ứng nhanh, rút ngắn chu kỳ thử nghiệm R&D — nhưng cũng có nghĩa là đường dẫn khí bị tắc, kệ quá tải hoặc gioăng cửa bị mòn có thể làm thay đổi nhanh chóng trường nhiệt.
Mẫu được đánh giá dựa trên không khí mà nó thực sự trải qua, chứ không chỉ dựa vào màn hình bộ điều khiển. Độ đồng đều kém có thể khiến mẫu này lạnh hơn mẫu khác; dao động quá mức có thể gây áp lực lên PCB hoặc cảm biến theo cách không lường trước. Bảo trì định kỳ giúp quạt, gioăng, buồng làm việc, bộ điều khiển và các thiết bị an toàn ở tình trạng bình thường. Hiệu chuẩn cung cấp bằng chứng: so sánh số đọc của buồng với cảm biến tham chiếu có thể truy xuất tại các điểm đã chọn cho thấy buồng có phù hợp để thử nghiệm trình độ, kiểm tra đầu vào, xác nhận sản phẩm hoặc kiểm tra độ ổn định hay không.
Bảo trì hàng ngày nên đơn giản, có thể lặp lại và tập trung vào các bộ phận ảnh hưởng trực tiếp đến sự ổn định của buồng.
· Kiểm tra bên trong buồng trước mỗi lần thử nghiệm.
Loại bỏ mảnh vụn, phế liệu đóng gói, băng dính, mạt kim loại và vật liệu tràn. Lau buồng làm việc bằng thép không gỉ bằng vải không ăn mòn khi cần. Không đặt mẫu dựa vào cửa thoát khí phía sau hoặc quạt tuần hoàn — một đồ gá quá khổ có thể làm xáo trộn luồng không khí.
· Kiểm tra gioăng cửa và cửa sổ quan sát.
Gioăng lỏng, đóng băng hoặc cửa đóng không kín có thể gây rò rỉ, thường biểu hiện là làm lạnh chậm, dao động nhiệt độ không ổn định hoặc ngưng tụ gần cửa sổ quan sát. Kiểm tra khu vực làm kín và đóng nút cổng cáp khi không sử dụng.
· Giữ lưu thông không khí không bị cản trở.
Để khoảng trống xung quanh mỗi mẫu. Đối với bảng mạch điện tử, đặt đồ gá lên kệ thay vì sàn buồng; đối với pin hoặc các bộ phận nhựa, tránh xếp chồng dày đặc trừ khi kế hoạch thử nghiệm yêu cầu tình trạng tải đó.
· Xem lại bộ điều khiển và báo động.
Trước khi chạy dài, hãy kiểm tra biên dạng, tốc độ tăng/giảm, thời gian giữ và giới hạn báo động, bao gồm quá nhiệt, quá dòng, áp suất cao của chất làm lạnh, thiếu nước và bảo vệ chống rò điện.
Khoảng thời gian |
Task |
Tầm quan trọng |
Hàng tuần |
Vệ sinh kệ, tường bên trong và khu vực thoát nước |
Ngăn ngừa nhiễm bẩn và tích tụ băng |
Hàng tuần |
Xem lại lịch sử báo động |
Phát hiện sớm sự cố máy nén hoặc cảm biến |
Hàng tuần |
Xuất tệp ghi dữ liệu buồng |
Lưu bằng chứng cho báo cáo và kiểm toán |
Hàng tháng |
Kiểm tra gioăng cửa và cổng cáp |
Giảm rò rỉ và dao động bất thường |
Hàng tháng |
So sánh màn hình với cảm biến tham chiếu |
Cảnh báo độ lệch trước khi hiệu chuẩn chính thức |
Hàng tháng |
Sao lưu các chương trình thử nghiệm thường dùng |
Ngăn mất mát các biên dạng đã xác nhận |
Hiệu chuẩn nên phản ánh cách sử dụng thực tế của buồng — buồng chạy chủ yếu ở +85°C để lão hóa không cần lựa chọn điểm giống như buồng dùng để sàng lọc lạnh -70°C.
Chuẩn bị cảm biến tham chiếu đã hiệu chuẩn— nhiệt kế tham chiếu, đầu dò PT100, cặp nhiệt điện hoặc bộ ghi dữ liệu có chứng chỉ hợp lệ, chính xác hơn dung sai cần kiểm tra. Luồn dây qua cổng cáp và bịt kín.
Chọn điểm hiệu chuẩn: thường là -40°C, -20°C, 0°C, +25°C, +85°C, +150°C, cộng thêm -70°C cho công việc lạnh và bất kỳ điểm đặt nào được sử dụng nhiều nhất trong sản xuất. Ổn định 30–60 phút sau khi đạt đến điểm đặt trước khi ghi.
Đặt cảm biến cho bài kiểm tra độ đồng đều— tâm và các góc để kiểm tra buồng rỗng, vị trí mẫu thực tế để kiểm tra có tải. Chứng chỉ buồng rỗng có thể không mô tả được hành vi khi lắp đồ gá dày đặc.
Ổn định và ghi lại dao động.Dao động là số đọc cao nhất trừ thấp nhất tại một vị trí trong một khoảng thời gian xác định; độ đồng đều so sánh các vị trí tại cùng một thời điểm. Ghi dữ liệu hỗ trợ cho báo cáo hiệu chuẩn.
Điều chỉnh hoặc ghi nhận độ lệch.Nếu màn hình khác với tham chiếu, trước tiên kiểm tra vị trí cảm biến, độ kín cáp, tình trạng tải và thời gian ổn định. Chứng chỉ phải nêu số đọc trước và sau khi điều chỉnh.
Tham chiếu thử nghiệm |
Mục đích |
Thông số cần ghi trong kế hoạch |
IEC 60068-2-1, Thử nghiệm A: Lạnh |
Bảo quản hoặc vận hành ở nhiệt độ thấp |
-20°C, -40°C hoặc -70°C; có điện hoặc không có điện; đóng gói hoặc không đóng gói; thời gian ổn định; tiếp xúc 2h, 16h, 72h hoặc 96h |
IEC 60068-2-2, Thử nghiệm B: Nhiệt khô |
Bảo quản hoặc vận hành ở nhiệt độ cao |
+70°C, +85°C, +105°C hoặc +150°C; nguồn bật hoặc tắt; thời gian ổn định; tiếp xúc 2h, 16h, 72h hoặc 96h |
IEC 60068-2-14, Thử nghiệm N |
Hiệu ứng thay đổi nhiệt độ |
Nhiệt độ thấp, nhiệt độ cao, thời gian giữ, thời gian chuyển tiếp hoặc tốc độ thay đổi, số chu kỳ |
"Thử nghiệm chu kỳ nhiệt độ" đơn thuần là quá mơ hồ. Một kế hoạch hữu ích sẽ ghi: -40°C đến +85°C, giữ 30 phút tại mỗi điểm, 5 chu kỳ, làm nóng 3°C/phút, làm lạnh 1°C/phút, mẫu không cấp nguồn, khoảng ghi dữ liệu 1 phút.
Dao động quá mức: rò rỉ cửa, cài đặt bộ điều khiển không ổn định, tiếp xúc cảm biến kém, luồng không khí bị chặn hoặc tải tỏa nhiệt — trước tiên kiểm tra gioăng, cổng cáp, vị trí mẫu và khoảng trống luồng không khí.
Độ đồng đều kém: thường gặp khi mẫu được đóng gói quá chặt. Di chuyển đồ gá ra xa cửa thoát khí 50mm có thể thay đổi kết quả; nếu buồng đạt khi không tải nhưng không đạt khi có tải, hãy xem lại cách bố trí tải.
Thiếu ghi dữ liệu: báo cáo không có đường cong nhiệt độ là bằng chứng yếu. Ghi lại điểm đặt, nhiệt độ thực tế, thời gian, sự kiện báo động, người vận hành, ID mẫu và tên chương trình; giữ dữ liệu thô cùng với báo cáo và chứng chỉ hiệu chuẩn cho các thử nghiệm hướng đến khách hàng.
Buồng Nhiệt Độ Mini của LIB Industry được thiết kế cho các phòng thí nghiệm cần diện tích nhỏ gọn nhưng vẫn yêu cầu phạm vi nhiệt độ rộng và điều khiển ổn định.
Item |
Thông số hoặc Tính năng |
Thể tích làm việc |
50 L hoặc 80 L |
Không gian bên trong |
320 × 350 × 450mm hoặc 400 × 400 × 500mm |
Tùy chọn dải nhiệt độ |
-20°C đến +150°C, -40°C đến +150°C hoặc -70°C đến +150°C |
Dao động nhiệt độ |
±0.5°C |
Độ lệch nhiệt độ / đồng đều |
±2.0°C |
Tốc độ làm nóng và làm lạnh |
Làm nóng 3°C/phút, làm lạnh 1°C/phút |
Điều khiển và dữ liệu |
Màn hình cảm ứng LCD lập trình được, kết nối Ethernet |
Cấu trúc buồng |
Nội thất thép không gỉ SUS304, lỗ cáp, hai kệ |

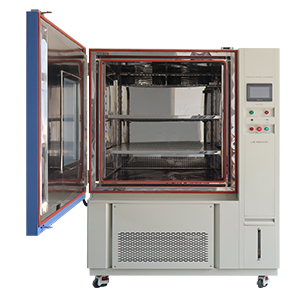

Buồng kết hợp buồng làm việc chống ăn mòn, vỏ ngoài bằng thép phủ, cách nhiệt, đèn chiếu sáng bên trong và cửa sổ quan sát. Các biên dạng lập trình cho phép một thiết bị duy nhất chạy bảo quản lạnh, nhiệt khô và chu kỳ nhiệt độ liên tiếp mà không cần chuyển đổi thủ công — điều này liên quan trực tiếp đến quy trình bảo trì ở trên, vì ít cấu hình lại thủ công hơn đồng nghĩa với ít cơ hội để gioăng bị lỏng hoặc giới hạn báo động lập trình sai bị bỏ qua.
Lựa chọn giữa buồng mini để bàn và phòng walk-in lớn hơn phụ thuộc vào khối lượng mẫu và cấu hình tải, không chỉ ngân sách:
Yếu tố |
Buồng Nhiệt Độ Mini (50–80L) |
Phòng Môi Trường Walk-In |
Khối lượng mẫu |
Lô nhỏ, linh kiện riêng lẻ |
Nhiều cụm lắp ráp lớn hoặc giá đỡ đồng thời |
Kiểm soát độ đồng đều nhiệt độ |
Chặt chẽ hơn, dễ duy trì ±2.0°C trong thể tích nhỏ |
Yêu cầu kỹ thuật luồng không khí nhiều hơn để duy trì độ đồng đều |
Diện tích chiếm chỗ |
Để bàn, chiếm ít không gian phòng thí nghiệm |
Phòng riêng, chiếm diện tích sàn đáng kể |
Trường hợp sử dụng điển hình |
Sàng lọc R&D, kiểm tra đầu vào, đánh giá chất lượng lô nhỏ |
Kiểm tra lắp ráp hoàn chỉnh hoặc sản xuất nhiều đơn vị |
Tốc độ phản ứng với thay đổi điểm đặt |
Nhanh, lý tưởng cho các kế hoạch chu kỳ ngắn |
Chậm hơn do thể tích không khí lớn hơn |
Xi'an LIB Environmental Simulation Industry đã sản xuất các buồng thử nghiệm môi trường từ năm 2009, bao gồm thiết kế, sản xuất, bán hàng và dịch vụ. Dòng sản phẩm bao gồm buồng nhiệt độ và khí hậu, buồng ăn mòn, buồng IP chống bụi và nước, buồng phong hóa và buồng thử nghiệm đặc biệt — vì vậy phòng thí nghiệm bắt đầu với Buồng Nhiệt Độ Mini để sàng lọc R&D có thể mở rộng sang thiết bị đánh giá chất lượng lớn hơn từ cùng một nhà cung cấp.

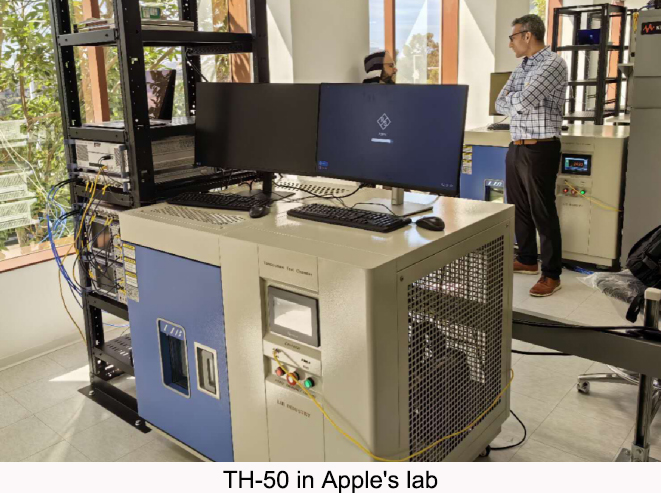

Các phòng thí nghiệm sử dụng Buồng Nhiệt Độ Mini LIB để kiểm tra đầu vào và sàng lọc R&D báo cáo rằng tốc độ làm nóng/làm lạnh nhanh giúp các kế hoạch chu kỳ ngắn không bị tắc nghẽn, và việc ghi dữ liệu kết nối Ethernet giúp tăng tốc so sánh độ lệch hàng tháng vì các đường cong xuất ra không cần nhập liệu thủ công. Một số khách hàng lưu trữ song song các biên dạng bảo quản lạnh, nhiệt khô và chu kỳ đã được xác nhận trên màn hình cảm ứng, giúp cắt giảm thời gian thiết lập giữa các lần chạy IEC 60068-2-1 và 60068-2-2 trên cùng một thiết bị.
|
|
Phòng Môi Trường Walk-In — kiểm tra sản xuất lắp ráp hoàn chỉnh hoặc nhiều đơn vị sau khi xác nhận R&D. |
Buồng Thử Nghiệm Bụi và Cát — kiểm tra IP5X/IP6X cho các vỏ bọc tương tự được sàng lọc nhiệt độ. |
Buồng Thử Nghiệm Ăn Mòn / Phun Muối— độ bền lớp phủ và vỏ bọc cùng với dữ liệu chu kỳ nhiệt độ. |
1. Nên hiệu chuẩn Buồng Nhiệt Độ Mini bao lâu một lần?Hầu hết các phòng thí nghiệm sử dụng khoảng 6–12 tháng. Sử dụng nhiều, kiểm toán của khách hàng, sửa chữa, thay thế cảm biến hoặc kết quả thử nghiệm không đạt có thể yêu cầu hiệu chuẩn sớm hơn.
2. Sự khác biệt giữa độ đồng đều nhiệt độ và dao động là gì?Độ đồng đều so sánh số đọc tại các vị trí khác nhau tại cùng một thời điểm. Dao động đo lường mức độ thay đổi của một vị trí sau khi ổn định.
3. Tại sao việc ghi dữ liệu buồng lại quan trọng?Nó ghi lại đường cong thử nghiệm thực tế, giúp tìm ra sự kiện bất thường, hỗ trợ phân tích lỗi và cung cấp bằng chứng cho chứng chỉ hiệu chuẩn hoặc báo cáo của khách hàng.
4. LIB Industry cung cấp bảo hành và hỗ trợ sau bán hàng như thế nào?LIB hỗ trợ Buồng Nhiệt Độ Mini của mình bằngBảo hành 36 tháng (3 năm) và dịch vụ theo dõi trọn đời, cùng với hướng dẫn lắp đặt, hỗ trợ vận hành thử, hướng dẫn bảo trì và hỗ trợ sửa chữa.
5. LIB có thể chế tạo Buồng Nhiệt Độ Mini phi tiêu chuẩn không?Có — ngoài cấu hình tiêu chuẩn 50L và 80L, LIB cung cấptùy chỉnh phi tiêu chuẩntrêndây chuyền sản xuất đầy đủ của riêng mình, vớidịch vụ trọn góibao gồm tư vấn, sản xuất, lắp đặt và đào tạo; mỗi đơn vị đều trải qua kiểm tra hiệu suất, kiểm tra chức năng và hiệu chuẩn trước khi giao hàng.
6. Đạt hiệu chuẩn khi không tải có đảm bảo kết quả chính xác khi có tải không?Không — chứng chỉ buồng rỗng có thể không mô tả được hành vi khi đồ gá dày đặc hoặc bộ bo mạch được cấp nguồn được lắp đặt. Kiểm tra có tải với cảm biến tại vị trí mẫu thực tế xác nhận độ đồng đều trong điều kiện thử nghiệm thực tế.
Buồng Nhiệt Độ Mini mang lại giá trị tốt nhất khi bảo trì, hiệu chuẩn và ghi dữ liệu là một phần của quy trình thử nghiệm, chứ không phải là suy nghĩ sau. Vệ sinh hàng ngày, kiểm soát luồng không khí, kiểm tra gioăng cửa và xem xét báo động giữ cho buồng ở tình trạng tốt; hiệu chuẩn chứng minh hành vi nhiệt độ thực tế thông qua cảm biến tham chiếu, kiểm tra độ đồng đều và hồ sơ dao động — biến các kiểm tra định kỳ thành bằng chứng chất lượng hữu ích.
Liên hệ đội ngũ kỹ thuật của LIB Industry tạiinquiry@libtestchamber.comđể thảo luận về yêu cầu Buồng Nhiệt Độ Mini của bạn hoặc yêu cầu đề xuất kỹ thuật hoặc báo giá.
