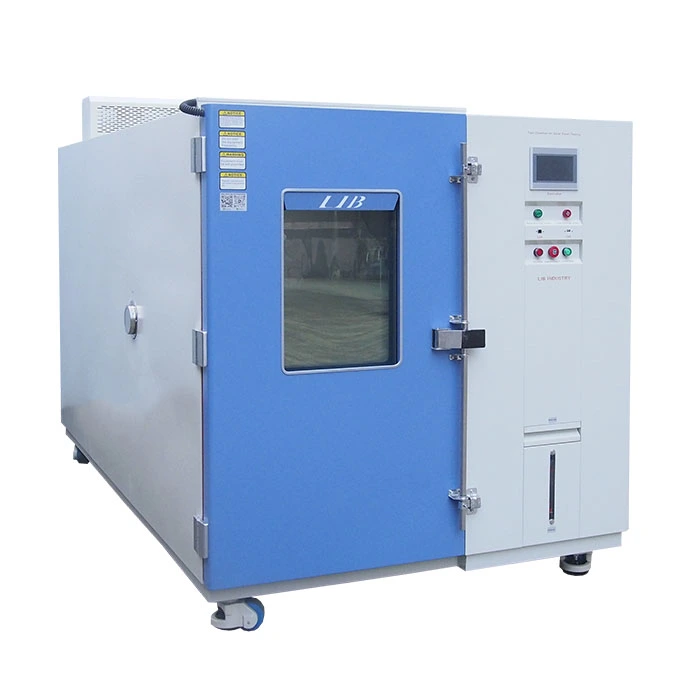

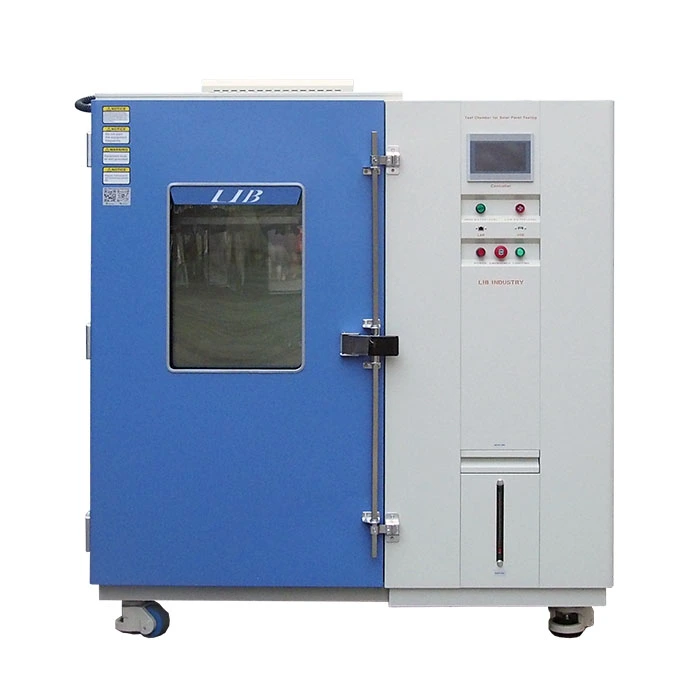

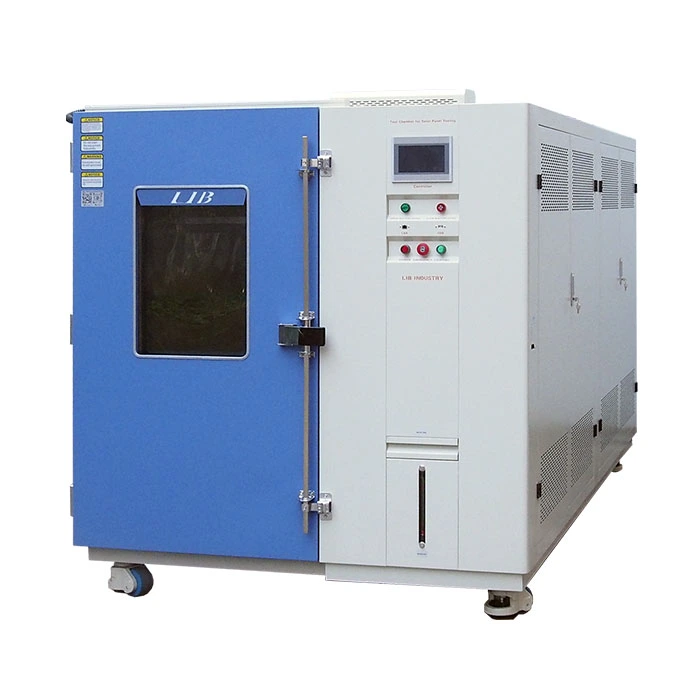

Buồng thử nghiệm mô-đun PV

Name: Buồng thử nghiệm mô-đun PV
Brand: Xi'an LIB Environmental Simulation Industry

Buồng thử nghiệm mô-đun PV được sử dụng để kiểm tra hiệu suất của mô-đun quang điện (PV). Có thể mô phỏng các điều kiện nhiệt độ, độ ẩm khác nhau, v.v., dải nhiệt độ có thể từ -60°C đến +100°C, dải độ ẩm bao phủ 20%-98% RH. Bằng cách này, các chỉ số hiệu suất như hiệu suất phát điện và độ ổn định của mô-đun quang điện trong các môi trường khác nhau được kiểm tra.

Mẫu DHPV-04, PV-04

Tiêu chuẩn ,IEC 62804,IEC 61215,IEC 61646,IEC 62108,UL 1703,JIS C-8990,C-8991,C-8917,C-8938

Tổng quan Buồng thử nghiệm mô-đun PV cho ngành năng lượng mặt trời

Tính năng và Lợi ích của Buồng Thử Nghiệm Mô-đun PV

1. Đẩy nhanh quá trình lão hóa của các mô-đun quang điện bằng cách mô phỏng các điều kiện môi trường khắc nghiệt và đánh giá hiệu suất lâu dài cũng như độ tin cậy của chúng trong thời gian ngắn hơn.

2. Tùy theo kích thước và thiết kế của buồng thử, nhiều mô-đun quang điện có thể được thử nghiệm cùng lúc, nâng cao hiệu suất thử nghiệm và đáp ứng nhu cầu thử nghiệm trong sản xuất quy mô lớn và nghiên cứu phát triển.

3. Buồng thử nghiệm được thiết kế và sản xuất tuân thủ các tiêu chuẩn quốc tế và quy định ngành liên quan, chẳng hạn như IEC 61215, IEC 61646, v.v.

4. Môi trường thử nghiệm ổn định và các thông số điều khiển chính xác đảm bảo tính lặp lại và so sánh được của kết quả thử nghiệm. Đối với cùng một mô-đun quang điện, nhiều thử nghiệm được tiến hành trong cùng điều kiện thử nghiệm và độ sai lệch của kết quả là nhỏ.

Thông số kỹ thuật của Buồng Thử Nghiệm Mô-đun PV

Mẫu		PV-04
Kích thước bên trong (mm)		13007001350
Kích thước tổng thể (mm)		190011001750
Thể tích bên trong		1220L
Tham số	Dải nhiệt độ	-60℃ ～ +100 ℃
	Dao động nhiệt độ	± 0.5 ℃
	Độ lệch nhiệt độ	± 2.0 ℃
	Dải độ ẩm	20% ~ 98% RH
	Độ lệch độ ẩm	± 2.5% RH
	Tốc độ thay đổi nhiệt độ	1 ~ 3.4℃ / Phút
	Kích thước tấm pin	1M*2M
	Sức chứa tấm pin	4 / 6 / 8 / 10 / 12 Tấm
	Bộ điều khiển	Bộ điều khiển màn hình cảm ứng LCD màu lập trình được
		Kết nối Ethernet, PC Link, USB
	Độ ẩm	Hệ thống cấp nước	Cấp nước tự động
		Hệ thống cấp nước	Hệ thống lọc nước
		Máy tạo ẩm	Máy tạo ẩm bay hơi bề mặt thép không gỉ, cách ly bên ngoài
		Hút ẩm	Dàn bay hơi
	Cảm biến	Cảm biến nhiệt độ	PTR Platinum Resistance PT100Ω/MV loại A, độ chính xác 0.001℃
		Cảm biến độ ẩm	Cảm biến nhiệt ẩm kế kiểu khô-ướt
	Bể nước tích hợp (mm)	270300450
	Kích thước cửa sổ quan sát (mm)	330*370
	Tuần hoàn không khí	Quạt ly tâm
	Thiết bị an toàn	Bảo vệ chống cháy khô của máy tạo ẩm; Bảo vệ quá nhiệt; Bảo vệ quá dòng; Bảo vệ áp suất cao của môi chất lạnh; Bảo vệ thiếu nước; Bảo vệ chống rò điện

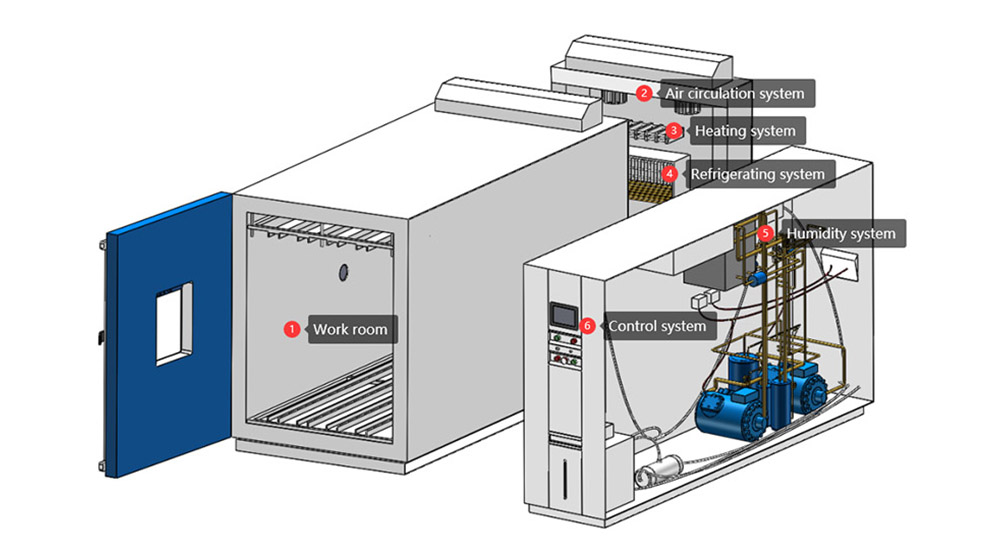

Cấu hình của Buồng Thử Nghiệm Mô-đun PV

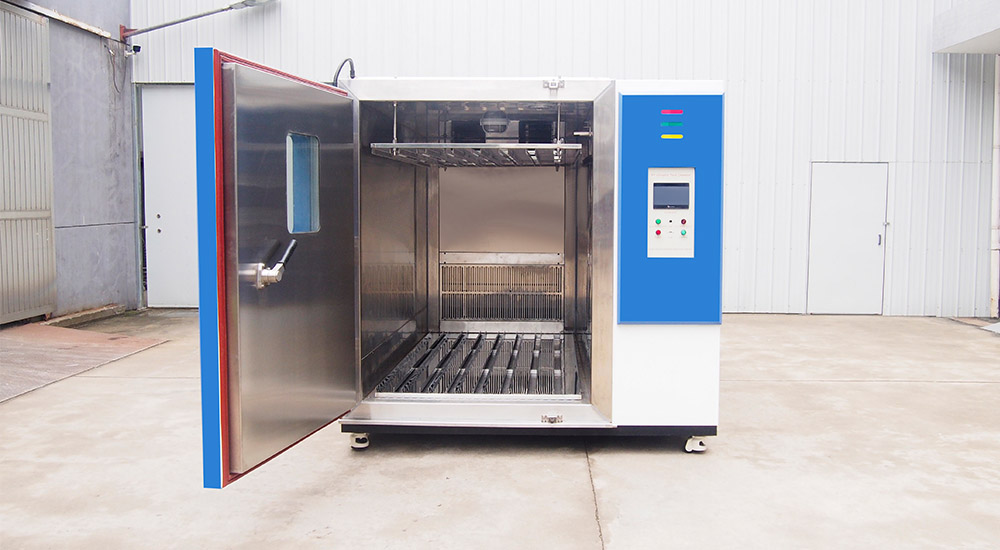

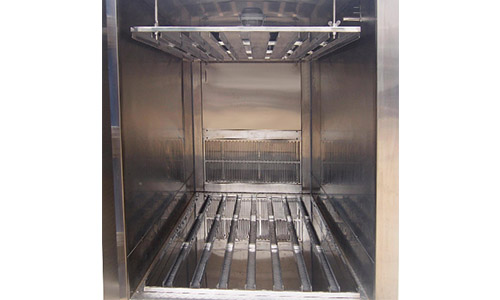

① Phòng làm việc	Phòng làm việc sử dụng vật liệu SUS304 chống ăn mòn và chịu nhiệt cao. Một gioăng cao su silicone kép chịu nhiệt được lắp đặt giữa cửa và vỏ buồng. Được trang bị cảm biến nhiệt độ và độ ẩm. Giá đỡ mẫu có thể điều chỉnh, chẳng hạn như điều chỉnh khoảng cách và góc của giá đỡ, để đáp ứng nhu cầu thử nghiệm của các mô-đun PV có thông số kỹ thuật khác nhau.
② Hệ thống tuần hoàn không khí	Lắp đặt nhiều quạt hướng trục. Thúc đẩy sự lưu thông không khí để nhiệt độ, độ ẩm và các yếu tố môi trường tùy chỉnh khác được phân bố đều trong không gian thử nghiệm, tránh sự khác biệt về môi trường cục bộ.
③ Hệ thống gia nhiệt	Gia nhiệt bằng dây điện trở có thể nhanh chóng và đồng đều làm nóng không khí bên trong buồng thử để đạt được sự tăng nhiệt độ.với tốc độ 1-3.4℃/phút.
④ Hệ thống làm lạnh	Hệ thống làm lạnh sử dụng lạnh nén cơ khí, bao gồm máy nén, bình ngưng, dàn bay hơi, van tiết lưu và các thành phần khác.

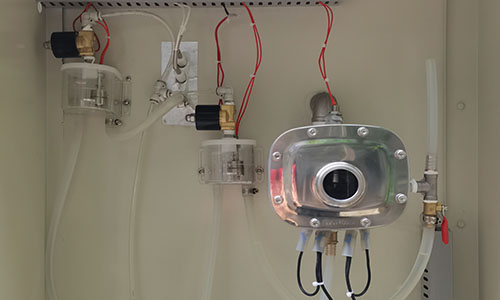

⑤ Hệ thống tạo ẩm	Một máy tạo ẩm hơi nước chuyển nước thành hơi nước và tăng độ ẩm bên trong buồng thử.
⑥ Hệ thống điều khiển	Bộ điều khiển màn hình cảm ứng LCD màu lập trình được. Bộ điều khiển có thể điều khiển chính xác theo các tham số đã cài đặt để thực hiện điều chỉnh tự động môi trường thử nghiệm.
