Cụm điện tử hoạt động trong môi trường với điều kiện thay đổi nhanh chóng. Sàn nhà máy trải nghiệm sự thay đổi nhiệt độ nhanh, và các địa điểm ngoài trời nhiệt đới thêm nhiều thách thức. PCB và hệ thống điện tử phải đối mặt với các vấn đề về độ ẩm hàng ngày.Buồng độ ẩm nhiệt độThử nghiệm điện tử tái tạo các điều kiện thực tế này trước khi sản phẩm được vận chuyển. Nó mô phỏng chu kỳ nhiệt độ và độ ẩm trong thế giới thực bên trong một không gian được kiểm soát, cho phép các kỹ sư phát hiện sự ngưng tụ, các vấn đề về điểm sương và các lỗi sai có thể không được chú ý. Bài viết này giải thích tại sao độ ẩm là một thách thức lớn đối với thiết bị điện tử, Làm thế nào thử nghiệm ngưng tụ PCB có thể sai, và thực hành buồng nào làm giảm lỗi và tạo niềm tin vào độ tin cậy của sản phẩm.

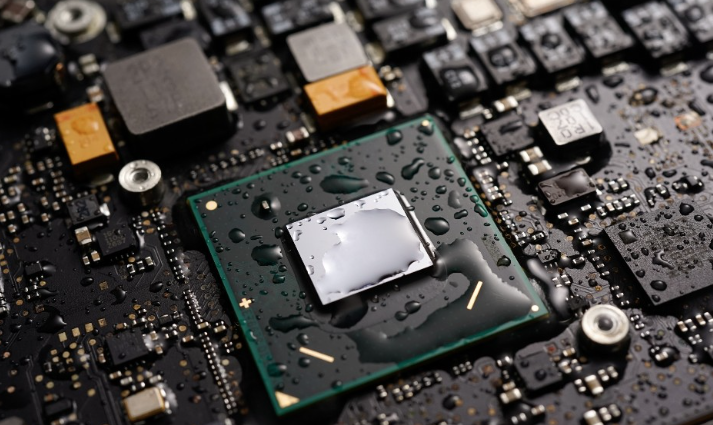

Độ ẩm ảnh hưởng trực tiếp đến thiết bị điện tử. Hơi nước biến thành chất lỏng khi nhiệt độ không khí giảm xuống dưới điểm sương. Trên bảng mạch dân cư, chất lỏng này có thể tạo cầu nối giữa các dây dẫn, gây ra dòng điện rò rỉ, ăn mòn và các lỗi ngắn hạn.Chu kỳ nóng lạnh hoặc khô ẩm nhanhTrong một buồng khuếch đại Những Rủi Ro này.
Ví dụ, một thử nghiệm tăng nhiệt độ lên85 °c với 85%Độ ẩm tương đối có thể tạo ra sự ngưng tụ khi làm mát nếu điểm sương không được kiểm soát. Ngay cả khi các bộ phận vượt qua các chu kỳ sau, ngưng tụ ngắn có thể gây căng thẳng cho các giao diện, làm suy yếu điện trở cách điện và tạo ra các khuyết tật ẩn. Do đó, các thử nghiệm ngưng tụ PCB có thể tạo ra các lỗi sai lệch, thường gây ra nhiều do kiểm soát buồng hơn là do thiết kế sản phẩm.
Điểm sương là nhiệt độ mà không khí trở nên bão hòa và dạng lỏng. Buồng không khí tạiĐộ ẩm tương đối 85%Và35 °cCó một điểm sương gần29 °c. Nếu nhiệt độ giảm xuống dưới điểm này, sự ngưng tụ hình thành khi không khí và bề mặt gặp nhau.
Kiểm tra độ ẩm PCB tiêu chuẩn thường sử dụng thay đổi nhiệt độ hàng ngày, chu kỳ dừng khởi động hoặc ngâm lâu để kiểm tra cân bằng độ ẩm. Không kiểm soát điểm sương mạnh, luồng không khí hoặc túi khí không đều có thể khiến một số bộ phận đến điểm sương sớm hơn, dẫn đến ngưng tụ bề mặt trước tiên ở các góc, khu vực lõm và các bộ phận có khối lượng nhiệt cao.
Nếu điểm sương không được quản lý Đúng Cách, độ ẩm có thể vẫn còn trên bề mặt ngay cả sau khi giảm độ ẩm tương đối. Các kỹ sư có thể phân tích sai dòng điện rò rỉ thất thường hoặc cách điện rơi vào sai sót trong thiết kế, khi sự ngưng tụ đơn giản là nguyên nhân thực sự. Cài đặt buồng thích hợp có thể ngăn chặn điều này hoàn toàn.
Trong buồng kiểm tra độ ẩm PCB, Không phải mọi Thất Bại đều giống nhau. Một số dương tính giả phổ biến xuất hiện thường xuyên. Họ có thể đánh lừa các đội nếu thiết lập buồng không đúng.
Độ ẩm tạo ra các lớp màng dẫn điện mỏng trên bề mặt cách điện. Trong quá trình thử nghiệm, điện trở cách điện giảm đột ngột có thể trông giống như một khiếm khuyết thiết kế thực sự. Nhưng nó có thể đảo ngược hoàn toàn khi hơi ẩm khô lại.
Một màng nước mỏng có thể nối hai lưới chặt trên một tấm ván. Điều này tạo ra một đoạn ngắn không liên tục. Trong các hệ thống có dung sai vận hành rộng, nó có vẻ như là một lỗi nghiêm trọng. Tuy nhiên, không có thiệt hại vĩnh viễn.
Độ ẩm còn lại trên mặt nạ hàn hoặc xung quanh chân linh kiện tăng tốc độ Oxy hóa dễ nhìn thấy. Điều này có thể khiến các đội sản phẩm lo lắng. Nhưng bản dựng sẽ tồn tại khi phơi sáng trường bình thường mà không gặp vấn đề gì.
Những vấn đề này trở nên tồi tệ hơn khi hệ thống điều khiển buồng vượt qua điểm sương quá xa hoặc không làm chậm tốc độ dốc. Túi độ ẩm dao động làm cho một số phần của mẫu ướt hơn các phần khác. Điều này dẫn đến kết quả không nhất quán trên các bảng hoàn toàn giống nhau.

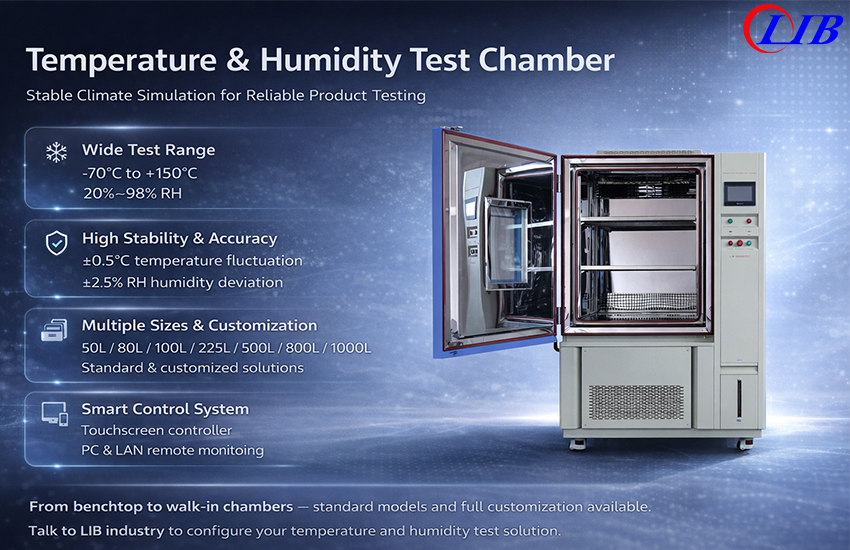

Buồng nhiệt độ và độ ẩmĐược xây dựng để thử nghiệm thiết bị điện tử sử dụng một số Chiến Lược điều khiển thông minh. Những chiến lược này làm giảm Rủi Ro ngưng tụ trong quá trình thử nghiệm PCB. Thiết lập phù hợp tạo ra sự khác biệt lớn.
Mô hình | TH-100 | TH-225 | TH-500 | TH-1000 |
Khối lượng nội thất | 100L | 225L | 500L | 1000L |
Phạm vi nhiệt độ | A : -20 ℃ ~ + 150 ℃ B : -40 ℃ ~ + 150 ℃ C: -70 ℃ ~ + 150 ℃ | |||
Biến động nhiệt độ | ± 0.5 ℃ | |||
Độ lệch nhiệt độ | ± 2.0 ℃ | |||
Phạm vi độ ẩm | 20% ~ 98% RH | |||
Độ lệch độ ẩm | ± 2.5% RH | |||
Tốc độ làm mát | 1oC/phút | |||
Tốc độ gia nhiệt | 3oC/PHÚT | |||
Bộ điều khiển | Bộ điều khiển màn hình cảm ứng LCD màu lập trình, liên kết PC, giao diện LAN cho điều khiển từ xa | |||
Vật liệu nội thất | Thép không gỉ SUS304 | |||
Buồng có cảm biến tốt và vòng phản hồi nhanh giữ điều kiện mục tiêu ổn định hơn so với bộ hẹn giờ cơ bản. Kiểm soát chặt chẽ dừng quá mức cài đặt độ ẩm. Điều này giúp chuyển đổi điểm sương ổn định và dễ dự đoán.
Thay đổi đột ngột về nhiệt độ hoặc độ ẩm làm tăng nguy cơ giảm độ ẩm. Một buồng được thiết lập tốt làm chậm đoạn đường lên và dốc xuống. Điều này cho phép không khí và bề mặt ở gần cân bằng và cắt ngưng tụ.
Ngay cả nhiệt độ và độ ẩm cũng rất quan trọng. Luồng không khí không đồng đều tạo ra các túi nơi điểm sương được vượt quá sớm. Các buồng với các mẫu tuần hoàn được hiệu chỉnh khắc phục vấn đề này và Giữ mọi thứ đều.
Nhật Ký liên tục về nhiệt độ, độ ẩm và điểm sương được tính toán cho phép các đội liên kết các sự cố với các sự kiện môi trường chính xác. Khung cảnh rõ ràng này tách biệt các điểm yếu của thiết kế thực sự với các tạo tác môi trường thử nghiệm.
Bằng cách sử dụng các phương pháp này cùng nhau, các nhóm thiết bị điện tử có thể tin tưởng rằng sự Thất Bại Trong kiểm tra độ ẩm nhiệt độ thực sự cho thấy hành vi của sản phẩm. Nó không đến từ các thiết lập thử nghiệm.
Kiểm soát buồng tốt chỉ là một phần của thành công. Cách chuẩn bị và chạy thử cũng ảnh hưởng đến độ chính xác của kết quả. Các bước thông minh trước và trong quá trình thử nghiệm giúp mọi thứ tốt hơn.
Độ ẩm bị mắc kẹt trong các lớp bên trong và các thành phần hoạt động khác với độ ẩm bề mặt. Bảng điều hòa trước trong điều kiện môi trường ổn định trước khi thử nghiệm làm cho độ ẩm đồng đều và dễ dự đoán.
Mỗi khi một cánh Cửa Buồng mở ra, không khí phòng thí nghiệm bình thường phá vỡ hồ sơ thử nghiệm. Điều này có thể gây ngưng tụ ngắn hạn, đặc biệt là gần khu vực niêm phong cửa. Kế hoạch tốt cắt giảm các lỗ không cần thiết và giữ điều kiện ổn định.
Chạy cùng một cấu hình trên bảng giả hoặc mẫu tham khảo giúp phát hiện vấn đề độ ẩm lặp lại hoặc liên kết với các tính năng thiết kế cụ thể. Nếu dòng điện rò rỉ chỉ tăng đột biến trên một thiết kế, vấn đề có thể nằm ở mẫu và không nằm trong điều khiển buồng.
Các bộ phận lắp ráp nặng với tấm chắn kim loại hoặc bộ tản nhiệt lớn hút vào hoặc tỏa nhiệt chậm hơn so với tấm mỏng. Điều chỉnh tốc độ dốc để phù hợp với khối lượng nhiệt này giúp toàn bộ Mẫu đạt được các điều kiện mục tiêu với cùng tốc độ đồng đều.
Các phòng thí nghiệm có kinh nghiệm tạo hồ sơ phù hợp với điều kiện thực địa chặt chẽ. Chúng không chỉ sử dụng cài đặt trước buồng mặc định. Các cấu hình tùy chỉnh này đã cắt các mặt tích cực sai và khám phá các chế độ Thất Bại thực sự quan trọng.
Chọn buồng nhiệt độ và độ ẩm phù hợp có nghĩa là nhìn nhiều hơn Kích thước và chi phí. Các kỹ sư và người quản lý phòng thí nghiệm nên kiểm tra một số điểm chính để đảm bảo buồng phù hợp với nhu cầu của họ.
|
|
Chọn buồng chứa độ ẩm và nhiệt độ tương đối với rất ít thay đổi. Thăng trầm nhỏ có thể đẩy các điều kiện vượt qua điểm sương mà không cần cảnh báo.
Một buồng lớn hơn có thể trông linh hoạt hơn lúc đầu. Nhưng các thiết bị benchtop nhỏ hơn thường giúp lưu thông không khí nhiều hơn cho các tấm ván nhỏ. Phù hợp với kích thước với các lô hàng mẫu thông thường thay vì chỉ lên kế hoạch cho các nhu cầu trong tương lai.
Các phòng hiện đại bao gồm các hệ thống dữ liệu tích hợp. Khả năng xuất Nhật Ký độ ẩm, nhiệt độ và điểm sương được tính toán có dấu thời gian giúp cho việc xử lý sự cố và báo cáo tuân thủ dễ dàng hơn nhiều.
Buồng kéo dài trong nhiều năm như là thiết bị quan trọng. Các nhà cung cấp cung cấp hiệu chuẩn nhanh, phụ tùng thay thế và phòng thí nghiệm hỗ trợ đào tạo tiếp tục thử nghiệm có hiệu lực trong một thời gian dài.
Các nhà sản xuất cung cấp nhiều thiết lập khác nhau. Yếu tố quan trọng nhất là phù hợp với mục tiêu thử nghiệm với khả năng buồng, đặc biệt là kiểm soát điểm sương và giảm nguy cơ ẩm.
Công nghiệp mô phỏng môi trường Tây An LIBĐã giành được một tên tuổi mạnh mẽ cho việc đưa ra các giải pháp buồng độ ẩm nhiệt độ rắn. Những giải pháp này phù hợp với nhu cầu kiểm tra thiết bị điện tử và PCB. Với nhiều thập kỷ làm việc trong các thiết bị kiểm tra môi trường, LIB cung cấp các sản phẩm kết hợp kiểm soát chính xác với việc sử dụng hàng ngày đơn giản.
Buồng của LIB sử dụng cảm biến chính xác và hệ thống điều khiển ổn định đáp ứng nhu cầu nghiêm ngặt của ngành công nghiệp điện tử. Các kỹ sư muốn kiểm tra các thiết kế chống lại sự cố liên quan đến độ ẩm đạt được từ cấu hình tùy chỉnh và theo dõi thời gian thực trong mỗi thử nghiệm.
Ngoài phần cứng, LIB mang đến cho khách hàng sự lựa chọn dịch vụ đầy đủ. Chúng bao gồm hỗ trợ cài đặt, hỗ trợ hiệu chuẩn và tư vấn về các ứng dụng. Hỗ trợ rộng rãi này cho phép các nhóm thử nghiệm xây dựng hồ sơ phù hợp với điều kiện thực tế. Nó cũng giúp họ đọc kết quả với sự tự tin hoàn toàn. Cho dù trong phòng thí nghiệm phát triển sản phẩm, khu vực đảm bảo chất lượng hay trạm kiểm soát sản xuất, các giải pháp của LIB cho phép người dùng sớm tìm thấy các vấn đề liên quan đến độ ẩm và theo cách đáng tin cậy.
Một thử nghiệm điện tử buồng độ ẩm nhiệt độ đặt bảng mạch vào một môi trường cài đặt. Ở đó, nhiệt độ và độ ẩm tương đối thay đổi để sao chép các điều kiện trong thế giới thực. Loại thử nghiệm này giúp sớm tìm ra các lỗi liên quan đến độ ẩm trong khi các sản phẩm vẫn còn trong phòng thí nghiệm.
Kiểm soát buồng ẩm điểm sương đảm bảo không khí và bề mặt bảng không vượt qua các điểm ẩm quá nhanh. Bằng cách xử lý mối liên hệ giữa độ ẩm, nhiệt độ và điểm sương, nó cắt giảm sự hình thành ngưng tụ. Điều này dẫn đến kết quả thử nghiệm mà các đội có thể tin tưởng nhiều hơn.
Các dấu hiệu phổ biến bao gồm giảm nhanh khả năng chống cách điện. Các mạch ngắn liên tục xuất hiện khi buồng nguội đi. Bề mặt bị oxy hóa hiển thị xung quanh các thành phần dẫn. Nếu những điều này xảy ra ở những thay đổi chính xác về điểm sương, chúng thường chỉ ra sự ngưng tụ độ ẩm thay vì lỗi thiết kế.
Có, thử nghiệm ngưng tụ PCB được lên kế hoạch tốt có thể tăng tốc độ căng thẳng độ ẩm và cho thấy các lỗi lâu dài có thể xảy ra như ăn mòn hoặc phân tách. Điểm chính là giữ các cấu hình độ ẩm được kiểm soát phù hợp với điều kiện trường dự kiến.
Xem xét hồ sơ buồng trước. Đảm bảo tính toán điểm sương luôn chính xác. Kiểm tra giá dốc tiếp theo. Xác minh luồng không khí đồng đều. Đôi khi các lỗi rõ ràng liên kết lại với cách áp dụng các điều kiện và không áp dụng cho Chính thiết kế bảng.
