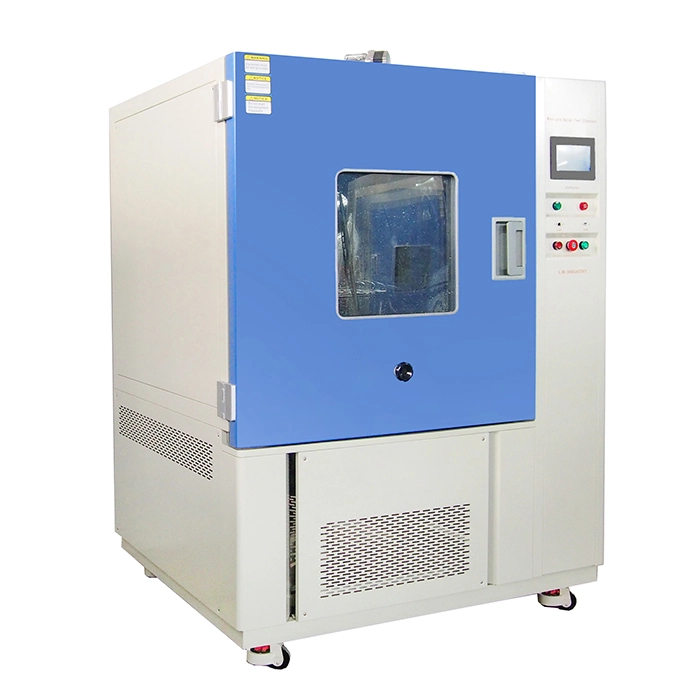

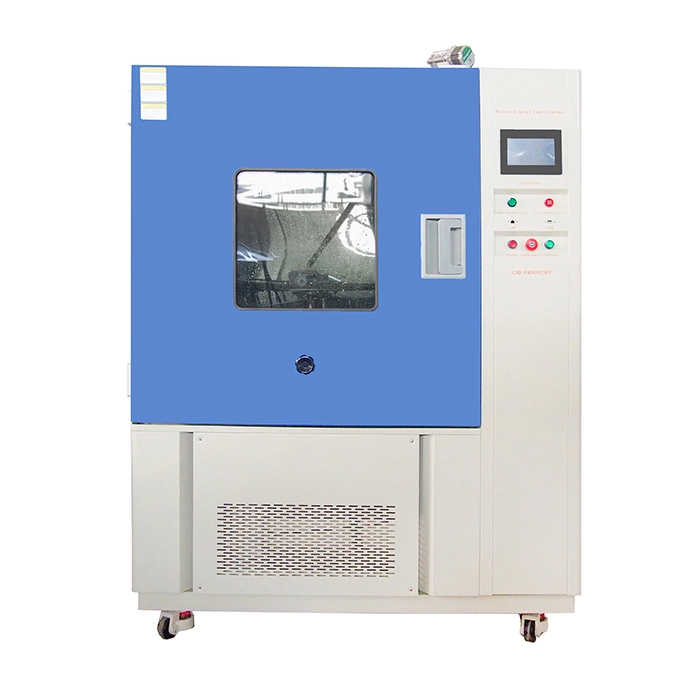

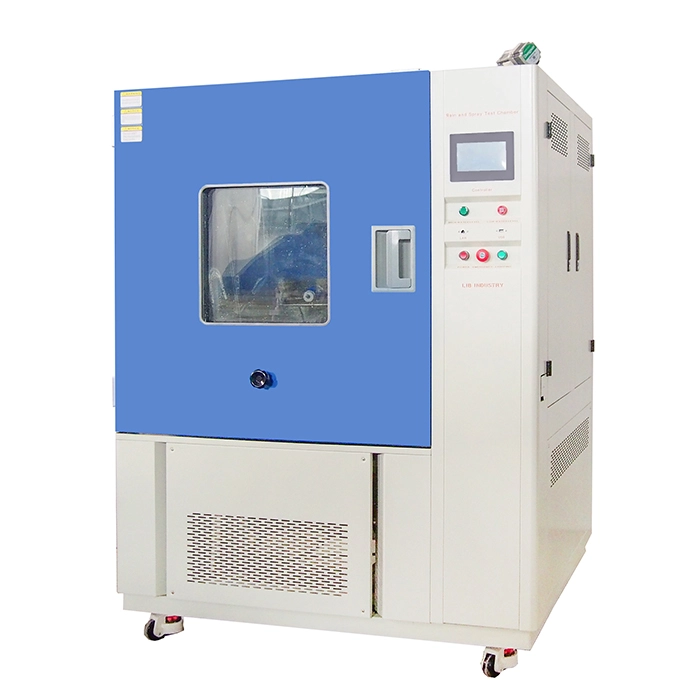

Buồng thử mưa JIS d0203

Name: Buồng thử mưa JIS d0203
Brand: Xi'an LIB Environmental Simulation Industry

Buồng thử nghiệm mưa JIS d0203 được sản xuất theo tiêu chuẩn JIS d0203. Nó chủ yếu được sử dụng để kiểm tra hiệu suất chống thấm nước của phụ tùng ô tô trong môi trường mưa tự nhiên mô phỏng. Buồng thử nghiệm mưa JIS d0203 có thể thực hiện kiểm tra mưa R1 R2: 2 vòi phun mưa, đường kính lỗ Φ1.2mm và thử nghiệm phun S1 S2: 40 vòi phun, Đường kính lỗ Φ0.5mm.

Mẫu: R-1000JIS

Tiêu chuẩn: JIS D 0203

Tính năng và lợi ích của buồng thử nghiệm mưa JIS D 0203

1.Công nghiệp LIBBuồng thử mưa JIS d0203Bao phủ đầy đủ nhiều phương pháp kiểm tra mưa khác nhau được quy định trong tiêu chuẩn JIS d0203, chẳng hạn như R1, R2, S1, S2.

2. Kiểm soát chính xác các thông số chính như góc, áp suất và tốc độ dòng chảy của máy phun nước. Mô phỏng lượng mưa có cường độ và góc khác nhau để đánh giá chính xác hiệu suất chống thấm của phụ tùng ô tô trong các điều kiện mưa khác nhau.

	Thử nghiệm R1	Kiểm tra R2	Kiểm tra S1	Kiểm tra S2
Áp lực phun nước	0,3kgf/cm² (khoảng 4,3psi)	0,1kgf/cm² (khoảng 1,4psi)	1kgf/cm² (Khoảng 14.2 psi)	3kgf/cm² (khoảng 42.7 psi)
Tốc độ dòng chảy	0.8 Gal/phút (khoảng 3.2 L/phút)	0.5 Gal/phút (khoảng 1.9 L/phút)	6.5 gallon/phút (Khoảng 24,5l/phút)	10.3 Gal/phút (khoảng 39.2 L/phút)
Thời gian thử nghiệm	10 phút	10 phút	30 phút	60 phút
Vòi phun	2	2	40	40

3. Hệ thống lọc đầu vào tự động có thể lọc tạp chất trong các hạt 0.03mm để đảm bảo hệ thống phun trơn tru. Đồng thời, kiểm tra hệ thống tuần hoàn nước trong buồng thử nghiệm mưa để giảm lượng nước tiêu thụ.

4. Thép không gỉ SUS304 được sử dụng, có khả năng chống ăn mòn và độ bền tốt, có thể chịu được tác động và ăn mòn của nước phun trong một thời gian dài.

Thông số kỹ thuật buồng phun mưa JIS D 0203

Mô hình	R-1000JIS
Kích thước bên trong (mm)	100010001000 D * W * H
Kích thước tổng thể (mm)	110014601900 D * W * H
Khối lượng nội thất (L)	1000
Khoảng cách từ mẫu vật đến vòi phun	Xấp xỉ. 400mm
Vòi phun mưa	2 lỗ
Lỗ vòi phun mưa	Φ0.5mm
Tốc độ dòng nước R1	1,9L/PHÚT
Tốc độ dòng nước R2	3,3L/PHÚT
Vòi phun	40 lỗ
Lỗ vòi phun	Φ1.2mm
Tốc độ dòng nước S1	24,5l/PHÚT
Tốc độ dòng nước S2	39,2l/PHÚT
Áp lực nước ở vòi phun	0.03 ~ 0,30mpa
Tốc độ quay bàn xoay	17R/PHÚT
Kiểm soát áp suất nước	Lưu lượng kế

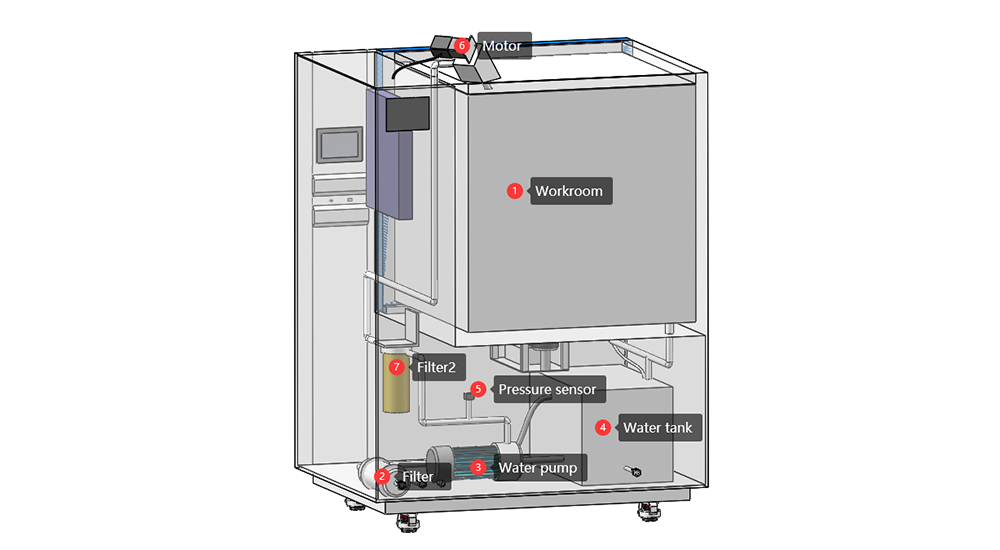

Cấu hình của JIS D 0203 Rain test Buồng

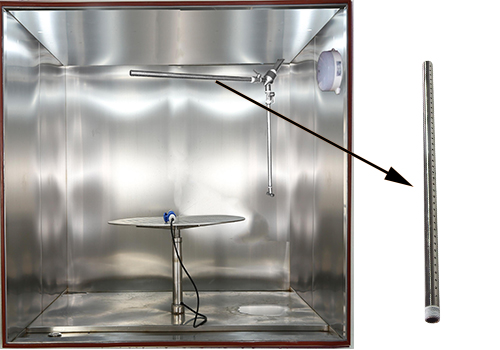

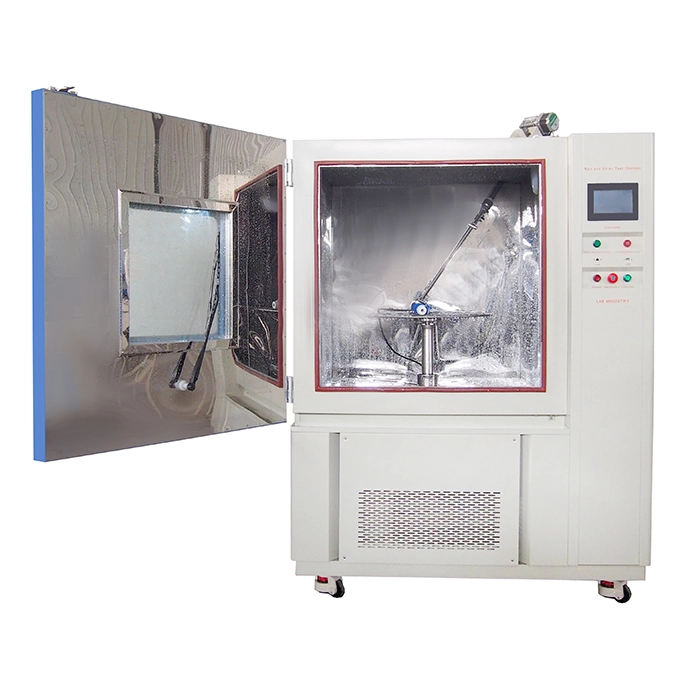

①Phòng làm việc	Bên trong phòng làm việc và bàn xoay được làm bằng thép không gỉ SUS304 Cửa kính quan sát lớn hoặc cửa sổ quan sát có cần gạt nước. Giao diện nguồn chống nước được trang bị để cấp nguồn cho mẫu thử. Tốc độ quay và chiều cao của bàn xoay có thể điều chỉnh được.

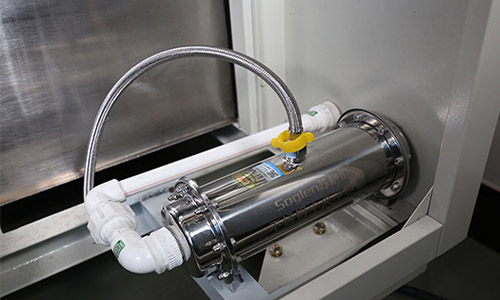

②Bộ lọc	Hệ thống lọc đầu vào tự động có thể lọc tạp chất trong các hạt 0.03mm để đảm bảo tính đồng nhất và ổn định của bình xịt.

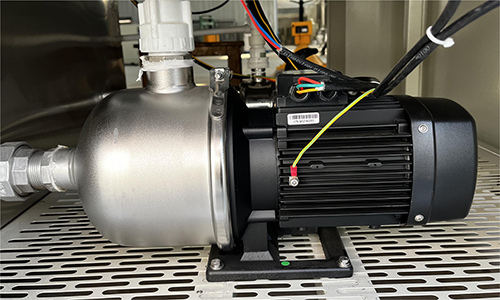

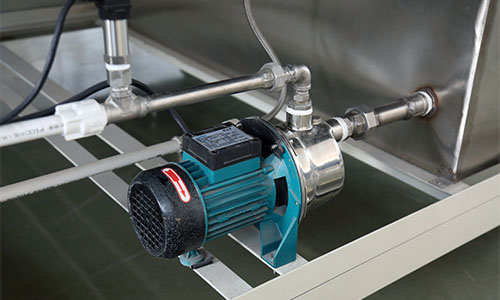

③Máy bơm nước	Máy bơm nước là nguồn năng lượng của hệ thống tuần hoàn nước của buồng thử nghiệm mưa, chịu trách nhiệm vận chuyển nước trong bể nước đến vòi phun để tạo thành hiệu ứng mưa.

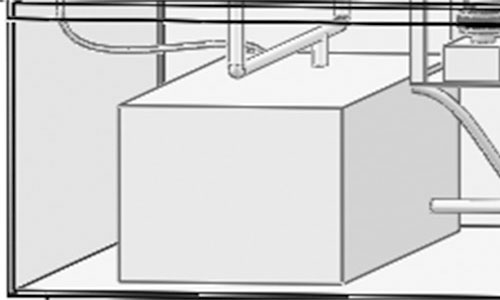

④Bể nước	Cung cấp nước cho toàn bộ thử nghiệm mưa. Bể nước được trang bị van bi phao mực nước, có thể tự động điều khiển nước vào và ra.

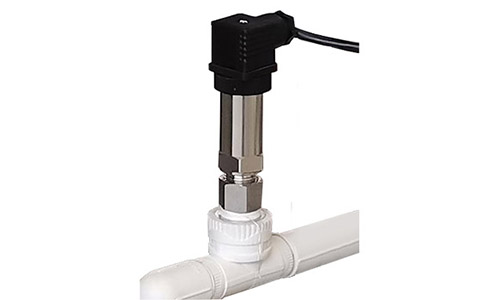

⑤Cảm biến áp suất	Đo áp lực phun nước.
⑥Motor	Ổ đĩa bàn xoay và ống con lắc.
