Các mô-đun pin xe điện hoạt động trong một môi trường nhiệt khắc nghiệt hơn nhiều người mua mong đợi. Một bộ pin có thể phải đối mặt với khởi động buổi sáng băng giá, nhiệt từ sạc nhanh, nhiệt độ đường mùa hè, sự thay đổi của tấm làm mát, lưu trữ trong container, và tuổi thọ dài bên trong một nền tảng xe kín. Những thay đổi này không chỉ ảnh hưởng đến hiệu suất của cell. Chúng cũng gây căng thẳng cho các mối hàn, thanh cái, phớt, chất kết dính, bộ phận cách nhiệt, vỏ mô-đun, cảm biến và đầu nối.
Buồng Chu Kỳ Nhiệt Độ (Temperature Cycle Chamber) cung cấp cho các kỹ sư pin một cách có kiểm soát để lặp lại các điều kiện nóng và lạnh này trước khi mô-đun được đưa ra đường. Đối với thử nghiệm nhiệt pin xe điện (EV battery thermal testing), nó giúp phát hiện các dấu hiệu hỏng hóc sớm có thể không xuất hiện trong một lần giữ ở nhiệt độ cao hoặc thấp đơn lẻ. Một buồng nhiệt được lựa chọn tốt có thể hỗ trợ xác nhận thiết kế, kiểm tra vật liệu đầu vào, lấy mẫu sản xuất và sàng lọc ứng suất nhiệt cho các mô-đun pin sử dụng trong xe khách, xe thương mại, hệ thống lưu trữ năng lượng và nền tảng điện tử công suất.
Phản hồi từ khách hàng của chúng tôi
Các mô-đun pin được chế tạo từ nhiều vật liệu với tốc độ giãn nở khác nhau. Vỏ nhôm, thanh cái đồng, tab niken, giá đỡ nhựa, hợp chất đổ khuôn, chất bịt kín, tấm cách nhiệt, bộ phận PCB và cảm biến nhiệt độ đều phản ứng khác nhau khi nhiệt độ thay đổi từ dưới đóng băng đến nhiệt cao. Qua một chu kỳ, sự thay đổi có vẻ nhỏ. Qua hàng trăm chu kỳ, chuyển động nhỏ trở thành mỏi cơ học.
Sàng lọc ứng suất nhiệt hữu ích vì nó làm cho các điểm yếu xuất hiện sớm hơn. Một mối hàn vượt qua kiểm tra điện ban đầu có thể cho thấy điện trở cao hơn sau khi chu kỳ nhiệt độ mô-đun pin lặp lại. Một phớt trông ổn định ở nhiệt độ phòng có thể co lại ở nhiệt độ thấp và mềm ra ở nhiệt độ cao. Một đầu nối có thể vượt qua thử nghiệm rung nhưng hỏng khi thêm giãn nở và co lại vì nhiệt.
Đối với các nhà sản xuất pin xe điện, loại thử nghiệm này không chỉ là vượt qua yêu cầu phòng thí nghiệm. Nó là về việc giảm rủi ro bảo hành và tìm ra các vấn đề lắp ráp nhỏ trước khi chúng trở thành hỏng hóc hiện trường.
Buồng Chu Kỳ Nhiệt Độ thay đổi nhiệt độ không khí xung quanh mẫu theo một hồ sơ được lập trình. Thử nghiệm thường bao gồm một điểm nhiệt độ thấp, một thời gian giữ, một sự gia tăng có kiểm soát đến một điểm nhiệt độ cao, một thời gian giữ khác, và sau đó quay trở lại nhiệt độ thấp. Trình tự này được lặp lại cho số chu kỳ yêu cầu.
Đối với chu kỳ nhiệt độ mô-đun pin, buồng phải làm nhiều hơn là trở nên nóng hoặc lạnh. Nó phải duy trì kiểm soát ổn định trong khi mẫu tự hấp thụ và giải phóng nhiệt. Một mô-đun nặng, đặc biệt là mô-đun có tấm làm mát bằng kim loại hoặc nhóm cell dày đặc, có khối lượng nhiệt lớn hơn các thiết bị điện tử nhỏ. Điều đó có nghĩa là buồng cần đủ công suất gia nhiệt và làm mát để theo tốc độ tăng yêu cầu mà không có overshoot lớn.

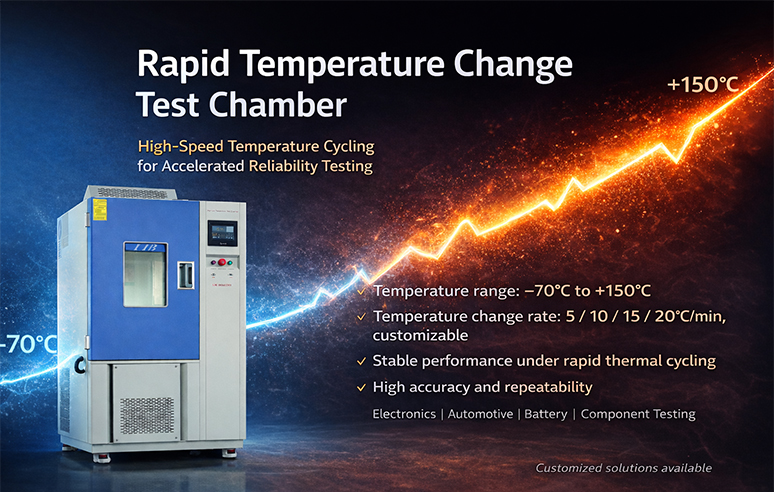

Cấu hình Buồng Chu Kỳ Nhiệt Độ LIB hỗ trợ dải nhiệt độ từ -20℃, -40℃ hoặc -70℃ lên đến +150℃. Điều này làm cho thiết bị phù hợp cho các thử nghiệm lưu trữ lạnh, lão hóa nhiệt độ cao, chu kỳ nhiệt nhanh và sàng lọc ứng suất môi trường. Tốc độ gia nhiệt và làm mát có thể đạt 10℃/phút, với 15℃/phút có sẵn cho các hồ sơ nhanh hơn, tùy thuộc vào cấu hình. Đối với thử nghiệm nhiệt pin xe điện, những thông số này quan trọng vì chuyển đổi chậm và không ổn định có thể bỏ lỡ các điều kiện ứng suất xuất hiện trong quá trình thay đổi nhiệt độ nhanh trong thế giới thực.
Một hồ sơ thử nghiệm tốt bắt đầu với một mục đích rõ ràng. Các nhóm R&D có thể muốn so sánh hai bố trí mô-đun. Một nhóm chất lượng có thể muốn sàng lọc các mẫu sản xuất. Một phòng thí nghiệm thử nghiệm có thể cần tuân theo các điều kiện do khách hàng chỉ định. Cùng một buồng thử nghiệm pin có thể hỗ trợ từng trường hợp, nhưng hồ sơ chu kỳ, điểm đo và tiêu chí chấp nhận phải khác nhau.
Trước khi đưa mô-đun pin vào buồng, nhóm thử nghiệm nên xác định thử nghiệm phải tiết lộ điều gì. Các mục tiêu phổ biến bao gồm kiểm tra độ ổn định của mối hàn, điện trở kết nối thanh cái, độ tin cậy cách điện, độ trôi của cảm biến, hành vi của phớt hoặc chức năng mô-đun sau chu kỳ nhiệt.
Đối với một thiết kế mô-đun mới, thử nghiệm có thể được chạy với nhiều cảm biến hơn và số chu kỳ dài hơn. Đối với lấy mẫu sản xuất, trọng tâm thường là độ lặp lại, xử lý nhanh và tiêu chí đạt/không đạt rõ ràng.
Dải nhiệt độ nên phản ánh ứng dụng, tuyến đường vận chuyển và yêu cầu của khách hàng. Một thử nghiệm mô-đun pin xe điện phổ biến có thể sử dụng các điểm thấp như -40℃ và điểm cao từ +85℃ đến +105℃, tùy thuộc vào vị trí mô-đun và mục đích thử nghiệm. Để sàng lọc khắc nghiệt hơn, khả năng buồng rộng hơn lên đến +150℃ cho phép kiểm tra vật liệu đặc biệt, chất kết dính và linh kiện.
Khi có yêu cầu an toàn vận chuyển, thử nghiệm nhiệt UN 38.3 T.2 thường được thảo luận cho cell và pin lithium. Chu kỳ nhiệt của nó sử dụng 72 ± 2℃ trong ít nhất 6 giờ, sau đó là -40 ± 2℃ trong ít nhất 6 giờ, với khoảng thời gian chuyển đổi tối đa 30 phút giữa các thái cực nhiệt độ. Trình tự được lặp lại 10 chu kỳ, sau đó mẫu được lưu trữ 24 giờ ở 20 ± 5℃. Pin lớn có thể yêu cầu thời gian giữ lâu hơn, thường là 12 giờ, tùy thuộc vào cách giải thích thử nghiệm và kích thước mẫu. Điều này khác với thử nghiệm chu kỳ nhiệt kỹ thuật tổng quát, nhưng nó cho thấy tại sao độ ổn định của buồng và kiểm soát thời gian giữ lại quan trọng.
Tốc độ tăng làm thay đổi mức ứng suất. Hồ sơ 1℃/phút gần với thay đổi môi trường chậm. Hồ sơ 5℃/phút, 10℃/phút hoặc 15℃/phút phù hợp hơn cho chu kỳ nhiệt nhanh hoặc sàng lọc tăng tốc. Thời gian giữ phải đủ dài để nhiệt độ lõi của mô-đun pin tiến gần đến mục tiêu, không chỉ không khí buồng.
Số chu kỳ phụ thuộc vào mục tiêu. So sánh thiết kế ban đầu có thể sử dụng 20 đến 50 chu kỳ. Xác nhận độ tin cậy có thể yêu cầu nhiều chu kỳ hơn, đặc biệt khi thử nghiệm kết hợp với kiểm tra điện trước, trong và sau chu kỳ.
Các thử nghiệm chu kỳ nhiệt độ mô-đun pin tốt nhất thu thập nhiều hơn nhiệt độ buồng. Các phép đo hữu ích bao gồm điện áp mô-đun, điện áp nhóm cell, nhiệt độ bề mặt, chỉ số cảm biến BMS, điện trở cách điện, điện trở đầu nối và biến dạng nhìn thấy được.
Cổng cáp giúp kỹ sư luồn dây bên ngoài mà không cần mở cửa. Buồng Chu Kỳ Nhiệt Độ LIB bao gồm lỗ thử nghiệm Φ50mm tiêu chuẩn cho kết nối cáp bên ngoài hoặc nguồn điện, cho phép giám sát hiệu suất mẫu theo thời gian thực trong khi buồng vẫn được kiểm soát.
Buồng nhiệt thường có giá trị nhất khi mẫu vẫn "hoạt động" nhưng cho thấy các dấu hiệu cảnh báo sớm. Những dấu hiệu này giúp các nhóm sửa chữa thiết kế hoặc quy trình trước khi vấn đề trở nên tốn kém.
Các mối hàn và thanh cái mang dòng điện cao trong một không gian nhỏ gọn. Sự gia nhiệt và làm mát lặp lại có thể tạo ra chuyển động nhỏ tại bề mặt kết nối. Sau chu kỳ, một mối hàn yếu có thể cho thấy điện trở cao hơn, nóng cục bộ hoặc nứt nhìn thấy được. Trong một mô-đun dòng cao, đây không phải là vấn đề nhỏ. Một kết nối kém có thể trở thành nguồn nhiệt và giảm độ tin cậy của bộ pin dài hạn.
Các phớt và vật liệu cách nhiệt phải đối mặt với sự giãn nở và co lại lặp đi lặp lại. Nhiệt độ thấp có thể làm cứng một số polymer, trong khi nhiệt độ cao có thể làm mềm chúng hoặc tăng tốc lão hóa. Vỏ mô-đun cũng có thể cho thấy cong vênh nếu độ dày vật liệu, điểm buộc chặt hoặc ứng suất bên trong không được cân bằng tốt.
Một buồng thử nghiệm pin giúp tiết lộ liệu mô-đun có duy trì hiệu suất cách điện, chất lượng bịt kín và căn chỉnh cơ học sau khi tiếp xúc lặp lại với các chu kỳ nhiệt độ cao và thấp hay không.
