Ưu điểm hiệu suất chính của buồng thử nghiệm điều hòa UV cho tấm pin mặt trời
1. Thành phần phổ UV liên quan đến năng lượng mặt trời
Hệ thống chiếu xạ Cung cấp phổ UV chi phối bởi UVA (≈ 90-97%), với sự đóng góp UVB có kiểm soát (≈ 3-10%) và hàm lượng UVC không đáng kể (<0.1%), phù hợp chặt chẽ với điều kiện phơi sáng mặt trời tự nhiên.
2. Kiểm soát liều UV dựa trên năng lượng
Điều hòa nhiệt độ UV được điều chỉnh bởi các mục tiêu năng lượng tích lũy, chẳng hạn như mức phơi sáng xác định trong các dải 280-320 nm và 320-400 nm, đảm bảo ứng suất Vật liệu nhất quán trên các lô thử nghiệm khác nhau.
3. Điều chỉnh nhiệt & bpt độc lập
Nhiệt độ không khí trong buồng (môi trường xung quanh đến 90 ° C, ± 2 ° C) và Nhiệt độ tấm đen được điều chỉnh độc lập, ngăn ngừa sự ghép nối nhiệt làm biến dạng các cơ chế lão hóa UV tinh khiết.
4. Tương thích mô-đun PV kích thước đầy đủ
Giá đỡ mẫu dọc Hỗ trợ các tấm pin mặt trời lớn với hình học phơi sáng ổn định, cho phép kiểm tra đồng thời nhiều mô-đun mà không có bóng chiếu xạ.
5. Được thiết kế cho các chuỗi thử nghiệm định hướng IEC
Được tối ưu hóa như một giai đoạn điều hòa UV trước khi Nhiệt ẩm, đạp xe nhiệt hoặc các thử nghiệm khí hậu kết hợp cần thiết trong quy trình phân cấp quang điện.
Thông số kỹ thuật của buồng thử nghiệm điều hòa UV cho tấm pin mặt trời
Tên | Buồng điều hòa UV |
Mô hình | UVP-02 |
Kích thước bên trong (mm) | 1450*745*2500 D * W * H |
Kích thước tổng thể (mm) | 1875*1210*2800 D * W * H |
Kích thước giá đỡ mẫu vật (mm) | 1400*2400 W * H |
Dung tích mẫu vật | 2/4/6/... Miếng |
Nguồn chiếu xạ | Đèn huỳnh quang UVA (20 cái) Và đèn UVB (10 cái) |
Phạm vi nhiệt độ | Môi trường xung quanh ~ 90 ℃ ± 2 ℃ |
Nhiệt độ bảng đen (bpt) | 35 ~ 80 ℃ |
Băng thông | UVC: (< 0.1%) UVB: (3% đến 10% tổng UV) UVA: (90% đến 97% Tổng số tia UV) |
Kiểm soát bức xạ | ● Bước sóng 280 NM-320 NM: 7.5 k Wh/m2 ● Bước sóng 320 NM-400 nm:15 k Wh/m2 ● Bức xạ tối đa trong phạm vi UV: < 250 W/m2 |
Bộ điều khiển | Bộ điều khiển màn hình cảm ứng LCD màu có thể lập trình |
Vật liệu ngoại thất | Tấm thép có lớp phủ bảo vệ |
Vật liệu nội thất | Thép không gỉ SUS304 |
Cách nhiệt | Bọt Polyurethane và bông cách nhiệt |
Nguồn điện | Ac380v 50hz 3pha |
Chi tiết thiết kế của buồng thử nghiệm điều hòa UV cho tấm pin mặt trời

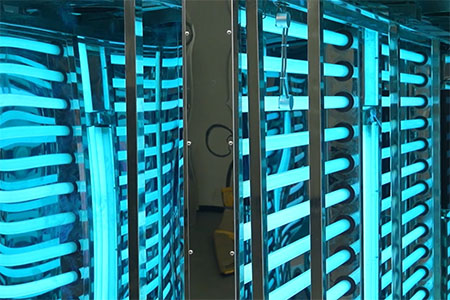

Mảng Đèn UVA / UVB mật độ cao | 20 chiếc Đèn UVA và 10 chiếc đèn UVB, tạo thành phổ UV chiếm ưu thế bởi 320-400 nm (UVA) với mức đóng góp 280-320 nm (UVB) được kiểm soát. Tổng bức xạ UV được duy trì dưới 250 W/m², đảm bảo phơi sáng đồng đều trên mặt phẳng mẫu trong khi giảm thiểu độ lệch từ trung tâm đến cạnh trong các chu kỳ điều hòa UV kéo dài.
|
|
Giá đỡ mô-đun PV đứng cứng | Giá đỡ mẫu dọc dành cho các mô-đun quang điện kích thước đầy đủ, duy trì khoảng cách từ đèn đến mẫu cố định trong suốt quá trình thử nghiệm. Khung gia cố hỗ trợ số lượng mô-đun có thể tùy chỉnh (2, 4, 6 tấm trở lên).
|  |
Phòng thử nghiệm Inox SUS304 | Phòng làm việc bằng thép không gỉ SUS304, mang lại khả năng chống bức xạ UV, ăn mòn và nhiệt độ hoạt động tuyệt vời lên đến 90 ° C. Lớp hoàn thiện bề mặt mịn Hỗ trợ kiểm tra trong thời gian dài đồng thời duy trì tính toàn vẹn và sạch sẽ của cấu trúc.
|  |
Hệ thống điều khiển màn hình cảm ứng lập trình | Bộ điều khiển màn hình cảm ứng LCD màu cho phép lập trình thử nghiệm nhiều bước (Chương Trình 120 99 bước, bao gồm năng lượng tia cực tím, điều chỉnh nhiệt độ không khí và tự động kiểm tra trình tự. Báo động tích hợp và ghi nhật ký dữ liệu đảm bảo an toàn vận hành và truy xuất nguồn gốc thử nghiệm.
|
|
Câu Hỏi thiết thực-Buồng thử nghiệm điều hòa UV cho tấm pin mặt trời
Q1: tiếp xúc với tia cực tím được kiểm soát theo thời gian hoặc năng lượng như thế nào?
Buồng Điều khiển điều hòa UV chủ yếu bằng năng lượng bức xạ tích lũy (kWh/m²), cung cấp độ lặp lại cao hơn và phù hợp hơn với Logic kiểm tra quang điện IEC.
Câu 2: ngành công nghiệp LIB có thể tùy chỉnh hệ thống cho các định dạng mô-đun PV khác nhau không?
Chắc chắn rồi. LIB Industry tùy chỉnh kích thước giá mẫu, số lượng mô-đun, cấu hình UV và logic điều khiển để phù hợp với quy trình thử nghiệm IEC chính xác của bạn.
Câu 3: Ngành công nghiệp LIB cung cấp hỗ trợ gì ngoài chính phòng?
LIB Industry cung cấp hỗ trợ kiểm tra PV hoàn chỉnh, bao gồm tùy chỉnh buồng, tư vấn trình tự kiểm tra, Hướng dẫn cài đặt, đào tạo người vận hành và dịch vụ kỹ thuật dài hạn.
Liên hệ với LIB Industry ngay hôm nay
Chọn mộtBuồng thử nghiệm điều hòa nhiệt độ UV cho tấm pin mặt trờiĐược thiết kế để dịch các yêu cầu IEC 61215 / IEC 61730 Thành ứng suất tia cực tím có thể kiểm soát, lặp lại.
Liên hệ với LIB Industry ngay hôm nayInquiry@libtestchamber.comĐối với đề xuất cấu hình theo định hướng IEC, tư vấn thử nghiệm chuyên nghiệp và các giải pháp kiểm tra độ tin cậy quang điện hoàn chỉnhTrong vòng 1 ~ 3 giờ.
Cấu hình tùy chỉnh | Bảo hành 3 năm | Hỗ trợ kỹ thuật trọn đời
