Máy kiểm tra IP68 là gì?

Jul 24 2024

Table of Content [Hide]

Nhiều quảng cáo điện thoại di động cao cấp như vậy: hiệu suất chống nước của điện thoại di động đã đạt 8; hoặc Mô tả trực tiếp khả năng bảo vệ của điện thoại di động là IP68. 8 Chống nước ở đây, và ý nghĩa của IP68 chống nước là gì? Người tiêu dùng bị ảnh hưởng bởi quảng cáo và thường nghĩ rằng IP68 chống nước là một thiết kế chức năng độc đáo của điện thoại di động cao cấp. Trên thực tế, điều này hoàn toàn hiểu sai mục đích và ý nghĩa của bài kiểm tra IP68!

Bất kỳ loại sản phẩm công nghiệp nào, đặc biệt là các sản phẩm cơ điện và điện tử, khả năng bảo vệ của vỏ phải đạt đến một mức nhất định để đảm bảo rằng sản phẩm không gây hại cho người dùng trong quá trình sử dụng. Ví dụ, chống bụi cấp 4 (ip4x) là để ngăn chất rắn lớn hơn 1mm xâm nhập, vì vậy, chất rắn nhỏ hơn 1mm cho sản phẩm được phép đi vào bên trong sản phẩm thông qua vỏ sản phẩm mà không làm hỏng chức năng của sản phẩm. Cấp độ chống nước 4 (IPX4) là bất kỳ góc nước nào cũng sẽ không ảnh hưởng đến sản phẩm.

IP trong thử nghiệm bảo vệ không đề cập đến bằng sáng chế, cũng không đề cập đến IP mạng, theo định nghĩa về bụi và nước, từ IP đại diện cho chữ viết tắt của bảo vệ quốc tế, và hai con số Sau đây là Mức bảo vệ được xây dựng theo tiêu chuẩn IEC 60529.

Hai Con số này đại diện cho khả năng bảo vệ của "rắn" và "lỏng" tương ứng. Hai chữ số sau IP, chữ số Đầu tiên là Mức bảo vệ trạng thái rắn, nghĩa là mức bụi mà chúng ta phải chịu, phạm vi phân chia cấp là 0-6; số thứ hai là Mức bảo vệ chất lỏng, nghĩa là chúng ta thường nói rằng kiểm tra mức độ chống thấm nước, Phạm vi phân chia lớp là 0-8. Nói chung, thử nghiệm IP68 là một thử nghiệm hiệu suất bảo vệ, không phải là một thử nghiệm hiệu suất chống thấm nước duy nhất. Nếu bạn muốn kiểm tra hiệu suất bảo vệ của vỏ sản phẩm, cần xem xét đầy đủ môi trường ứng dụng và phạm vi của sản phẩm trước khi quyết định nội dung thử nghiệm. Kiểm tra chống bụi IP và kiểm tra chống nước IP là các mục khác nhau, và phương pháp kiểm tra, Thiết bị kiểm tra và báo cáo xác định (xếp hạng) của chúng hoàn toàn khác nhau.

Cấp độ	Mô tả
Ip0x	Không bảo vệ
Ip1x	Ngăn chặn sự xâm nhập của các vật thể lạ có đường kính lớn hơn 50mm
Ip2x	Ngăn chặn/Chặn vật lạ có đường kính lớn hơn 12.5mm
Ip3x	Ngăn chặn sự xâm nhập của vật lạ có đường kính lớn hơn 2.5mm
Ip4x	Ngăn chặn sự xâm nhập của vật lạ có đường kính lớn hơn 1mm
IP5X	Ngăn chặn/Chặn sự xâm nhập của bụi (không tạo ra cặn có hại)
IP6X	Được niêm phong hoàn toàn để ngăn/chặn bụi xâm nhập vào thiết bị

Cấp độ	Mô tả	Cấp độ bảo vệ chống thấm nước
Ipx0	Không thấm nước	Không có khả năng chống thấm nước và bảo vệ.
IPX1	Loại chống nhỏ giọt (i)	Hoạt động bình thường [trạng thái đứng yên] để ngăn các giọt nước xâm nhập và có thể bảo vệ chống thấm nước từ 3 đến 5mm mỗi phút mưa trong 10 phút
IPX2	Loại chống nhỏ giọt (II)	Cung cấp khả năng chống nước giống như IPX1, nhưng vượt qua các bài kiểm tra khả năng chống nước bốn điểm lên đến 15 độ.
IPX3	Loại chống mưa	Ngăn nước xâm nhập, cung cấp tốc độ dòng chảy 10 LÍT mỗi phút và áp suất dòng chảy 80 ~ 100kn/m2, và bảo vệ chống thấm nước với 60 độ bắn bên trong trong trong 5 phút.
IPX4	Loại chống văng	Ngăn nước xâm nhập, tương đương với khả năng chống thấm nước của IPX3, nhưng cũng vượt qua bài kiểm tra Chống nước ở nhiều góc độ khác nhau.
IPX5	Loại Chống phản lực	Cung cấp một vòi phun với lỗ mở 6.3 cm ở cách xa 3 mét và bắn áp lực nước tương đương 12.5 lít mỗi phút và 30 KN/m2, có thể chống lại cột nước của súng phun áp suất thấp trong 3 phút.
IPX6	Chống sóngLoại	Cung cấp vòi phun có lỗ mở 12.5cm ở khoảng cách 3 mét và bắn áp lực nước tương đương 100 lít mỗi phút và 100 KN/m2, có thể chống lại cột nước của súng phun áp lực cao trong 3 phút.
IPX7	Chống xâm nhập	Cung cấp khả năng chống nước lên đến 1 mét dưới nước trong 30 phút.
IPX8	Mô hình dưới nước	Cung cấp khả năng chống nước lên đến 1.5 mét dưới nước trong 30 phút.

Chỉ đơn giản IP68 là mức bảo vệ, nhưng điều đó không có nghĩa là anh ta bao gồm các giai đoạn IP 61 ~ 68 và IPX8, IPX7, IPx6, IPX5, v. v., mỗi cấp độ kỹ thuật số là [xác thực riêng biệt] và [thử nghiệm riêng biệt] và các dự án thử nghiệm tương ứng là khác nhau.

Thông qua việc giới thiệu cấp độ bảo vệ IP68 ở trên, tôi tin rằng chức năng của máy kiểm tra IP68 cũng có thể được tích hợp. Máy kiểm tra IP68 thực sự bao gồm máy kiểm tra chống bụi ip6xvà Máy kiểm tra chống nước ipx8.

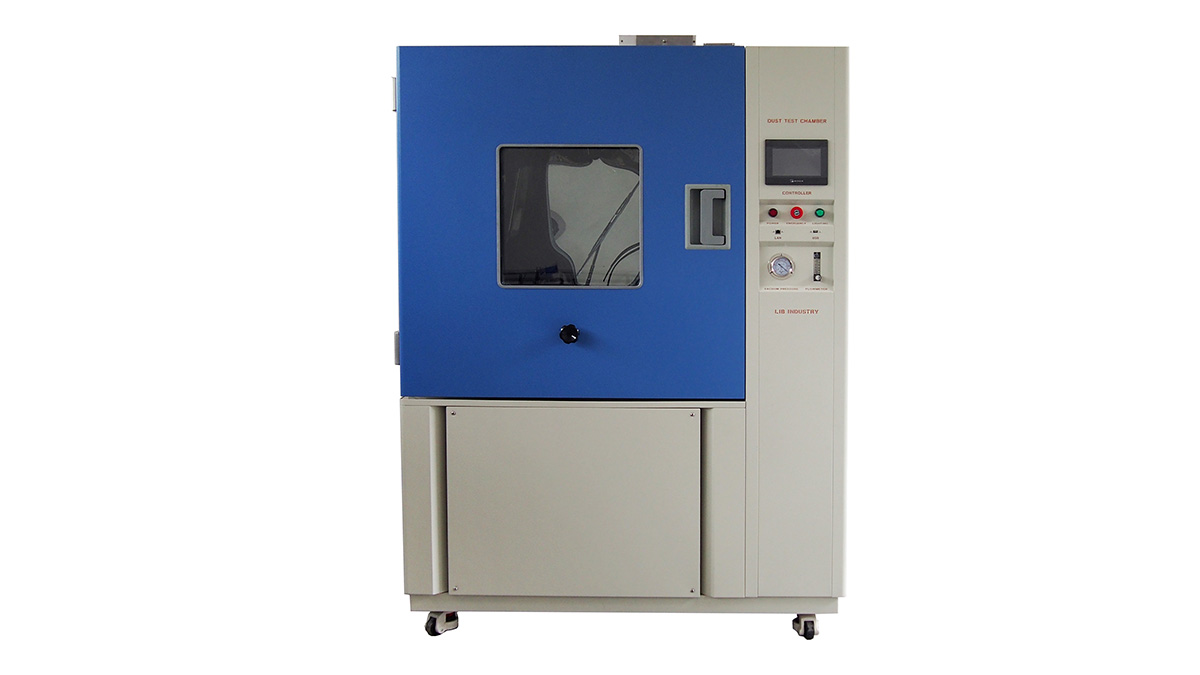

Nguyên lý hoạt động của ip6xtester:

Ip6xtester mô phỏng môi trường khắc nghiệt đầy bụi. Ip6xtester sẽ tạo ra một luồng không khí cường độ nhất định, mang một số lượng lớn các hạt bụi và phạm vi mật độ bụi là 2kg ~ 4kg/m³. Đường kính hạt bụi là 50μm và bột Talc thường được sử dụng để mô phỏng môi trường bụi.

Mẫu thử được đặt trong Máy kiểm tra IP68, Máy kiểm tra IP68 được trang bị thiết bị nguồn và đảm bảo rằng nó hoạt động bình thường hoặc được đặt theo yêu cầu kiểm tra. Trong quá trình thử nghiệm, luồng không khí và bụi liên tục có thể tác động đến các bề mặt khác nhau của mẫu, bao gồm các khoảng trống, giao diện và lỗ hổng.

Sau thời gian thử nghiệm quy định, kiểm tra xem có bụi Bên trong Mẫu không. Nếu không có bụi xâm nhập hoặc lượng bụi xâm nhập nằm trong phạm vi cho phép, mẫu được coi là đã vượt qua bài kiểm tra lớp ip6xdust.

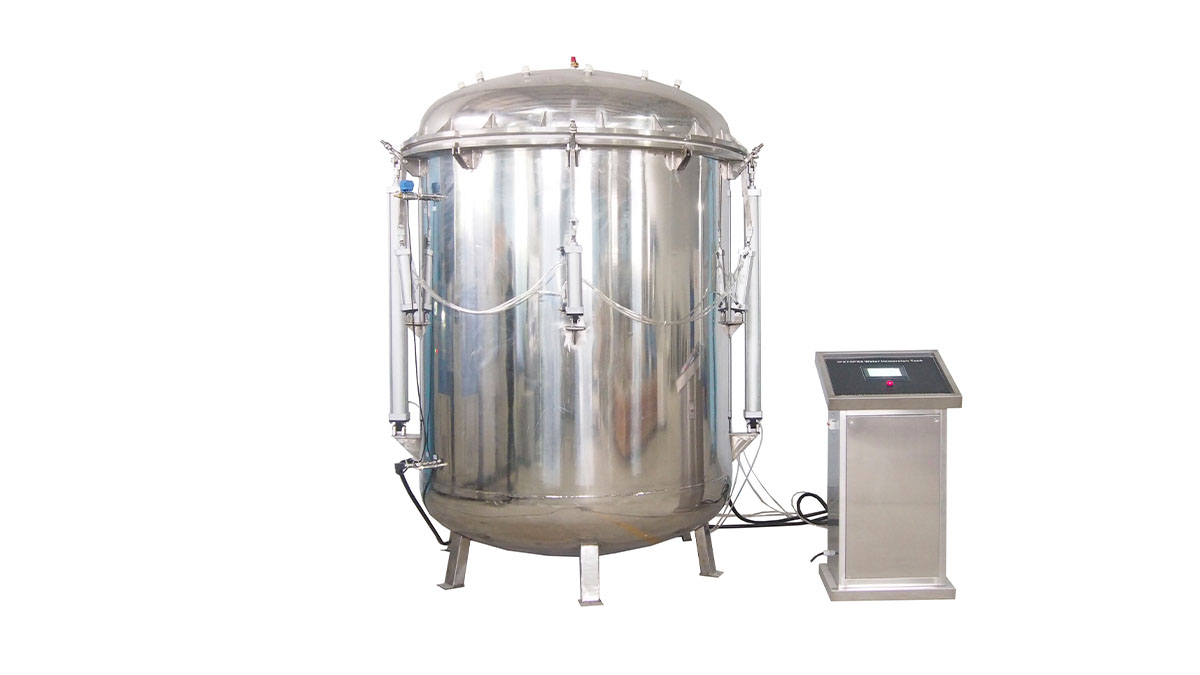

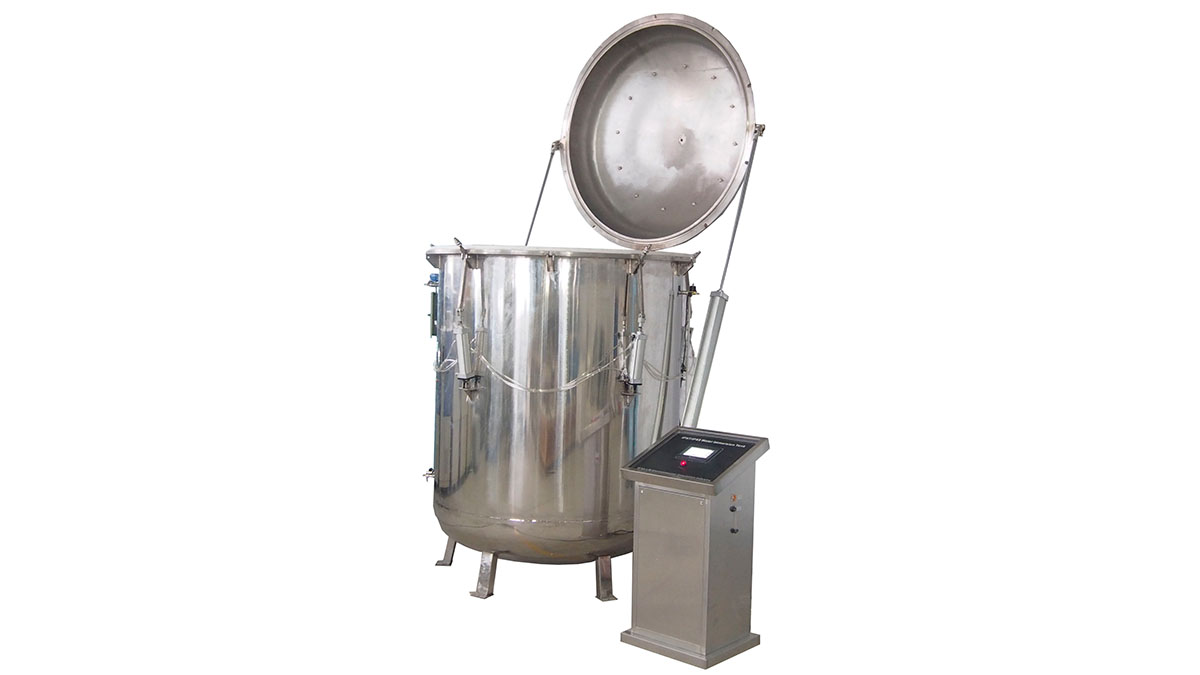

Nguyên lý hoạt động của máy kiểm tra ip8x:

Máy thử ip8x chủ yếu được sử dụng để kiểm tra khả năng chống nước của sản phẩm trong môi trường nước sâu.

Khi làm việc, nước trong Máy kiểm tra IP68 được điều áp bằng thiết bị điều áp để đạt được giá trị áp suất nước quy định. Giá trị áp suất này thường tương ứng với các điều kiện độ sâu của nước cụ thể. Mẫu đang được thử nghiệm hoàn toàn chìm trong nước và giữ trong thời gian quy định. Trong quá trình thử nghiệm, mẫu được theo dõi rò rỉ nước, bao gồm quan sát xem có rò rỉ nước trên bề mặt mẫu hay bằng cách phát hiện độ ẩm, hiệu suất điện và các thông số khác Bên trong Mẫu để xác định xem có nước xâm nhập hay không.
