Độ ẩm tương đối trông đơn giản trên màn hình, nhưng hiệu chỉnh cảm biến RH chính xác hoàn toàn không đơn giản. Một lỗi nhỏ về độ chính xác của cảm biến độ ẩm có thể ảnh hưởng đến việc lưu trữ dược phẩm, giám sát phòng sạch, kiểm tra điện tử, phòng thí nghiệm pin, điều hòa vật liệu và hồ sơ chất lượng sản xuất. Một cảm biến đọc 55% RH khi điều kiện thực tế là 60% RH có vẻ vô hại trong văn phòng. Trong một nhà kho được kiểm soát, phòng thí nghiệm hoặc quy trình kiểm tra môi trường, khoảng cách đó có thể dẫn đến các quyết định sai lầm.
Buồng hiệu chuẩn độ ẩmCung cấp cho cảm biến RH một môi trường hiệu chuẩn ổn định, lặp lại và được ghi lại. Thay vì dựa vào không khí ngoài trời hoặc một điểm độ ẩm cố định duy nhất, nó tạo ra các điều kiện nhiệt độ và độ ẩm được kiểm soát trên phạm vi hoạt động rộng hơn. Đối với các đội cần hiệu chuẩn cảm biến RH thông thường, kiểm tra đến, kiểm tra sản xuất hoặc kiểm soát chất lượng trong nhà, buồng trở thành không gian được kiểm soát, nơi có thể so sánh số đọc với tiêu chuẩn tham chiếu có thể theo dõi.
Chỉ số RH được gắn chặt với nhiệt độ, luồng không khí, vị trí cảm biến, phân phối hơi nước và thời gian ổn định. Nếu không có môi trường được kiểm soát, ngay cả một cảm biến tham chiếu tốt cũng có thể không cung cấp dữ liệu so sánh hữu ích.

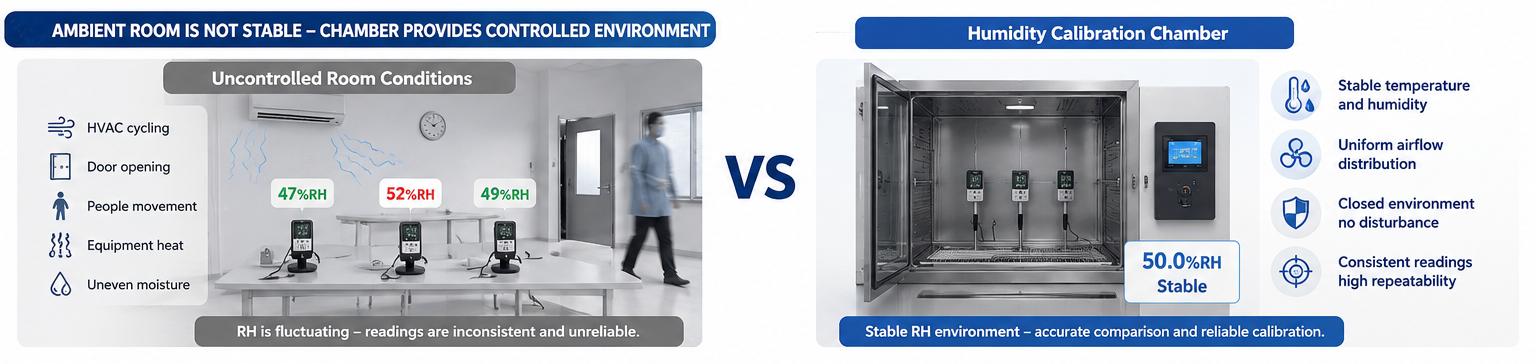

Một phòng thí nghiệm bình thường thay đổi mỗi phút. Cửa mở. Chu kỳ điều hòa không khí. Người vận hành di chuyển xung quanh. Thiết bị tỏa nhiệt. Một cảm biến được đặt gần tường, lỗ thông hơi, đèn hoặc nguồn điện có thể đọc khác với cảm biến ở giữa phòng.
Đây là lý do tại sao hiệu chuẩn phòng không được kiểm soát thường tạo ra dữ liệu phân tán. Một cảm biến có thể phản hồi nhanh hơn cảm biến khác. Cảm biến RH điện dung có thể bị trễ sau một bước thay đổi. Đầu dò có bộ lọc bảo vệ có thể cần thêm thời gian để xử lý. Khi môi trường tự di chuyển, việc tách lỗi cảm biến thực ra khỏi biến động trong phòng trở nên khó khăn.
Dung dịch muối bão hòa được sử dụng rộng rãi để hiệu chuẩn Độ ẩm tương đối. ASTM E104 mô tả một phương pháp tạo ra môi trường RH không đổi trong các thùng chứa tương đối nhỏ, với ứng dụng từ khô đến gần bão hòa ở 0 ° C đến 50 ° C, bao gồm hiệu chuẩn ẩm kế. Nó cũng nói rằng các dung dịch muối bão hòa có thể ăn mòn và cần kiểm soát nhiệt độ khoảng ± 0.1 ° C để nhận ra các giá trị RH được tạo ra trong khoảng ± 0.5% RH.
Giá trị điểm cố định có thể chính xác, nhưng chúng bị giới hạn. Chúng thường là các thiết lập tĩnh, khối lượng nhỏ. Chúng có thể không phù hợp với luồng không khí, tải buồng, định tuyến cáp hoặc so sánh đa cảm biến cần thiết trong hiệu chuẩn cảm biến RH công nghiệp. Ví dụ, các giá trị Muối bão hòa phổ biến ở 25 ° C bao gồm khoảng 32.78% RH cho magiê clorua, 57.57% RH cho Natri bromua và 75.29% RH cho Natri clorua, mỗi giá trị có độ không chắc chắn riêng.
Phương pháp hiệu chuẩn | Sức mạnh điển hình | Giới hạn chính |
So sánh phòng xung quanh | Nhanh chóng và chi phí thấp | RH phòng và nhiệt độ không ổn định |
Điểm cố định Muối bão hòa | Điểm RH hữu ích đã biết | Hệ thống khép kín nhỏ, muối ăn mòn, quy trình làm việc chậm hơn |
Buồng hiệu chuẩn độ ẩm | Phạm vi RH rộng, chương trình lặp lại, tải đa cảm biến | Yêu cầu lựa chọn buồng, Tiêu chuẩn tham chiếu và kiểm soát quy trình |
Buồng hiệu chuẩn độ ẩm không thay thế Tiêu chuẩn tham chiếu. Nó tạo ra Điều kiện được kiểm soát trong đó thiết bị được thử nghiệm và tiêu chuẩn tham chiếu có thể được so sánh một cách công bằng.
Kiểm soát độ ẩm ổn định làm giảm độ không chắc chắn hiệu chuẩnTrong quá trình hiệu chuẩn Độ ẩm tương đối, buồng được đặt thành các điểm đích như 30% RH, 50% RH, 75% RH hoặc 90% RH. Khi điểm đặt ổn định, công cụ tham chiếu và số đọc dut được ghi lại cùng một lúc.
Phương pháp được kiểm soát này giúp giảm các nguồn lỗi hiệu chuẩn phổ biến: không khí trong phòng trôi, thay đổi HVAC ngắn hạn, nhiệt độ của người vận hành, niêm phong kém và phân phối độ ẩm không đồng đều. Nó đặc biệt hữu ích cho việc hiệu chuẩn hàng loạt, trong đó phải so sánh Mười, hai mươi hoặc nhiều cảm biến RH trong cùng điều kiện.
Các vấn đề về luồng không khí trong buồng tốt. Các cảm biến gần tường buồng, cửa hoặc ổ cắm máy tạo độ ẩm không nên nhìn thấy một điều kiện khác với các cảm biến ở trung tâm. Một buồng có thiết kế quạt bên trong và ống dẫn khí giúp phân bố nhiệt độ và độ ẩm đồng đều hơn, giảm độ lệch cục bộ giữa các vị trí. Buồng hiệu chuẩn độ ẩm của LIB được thiết kế với sự phân bố luồng khí bên trong và cách nhiệt buồng để hỗ trợ kiểm soát độ ẩm ổn định.
Độ ẩm tương đối phụ thuộc vào nhiệt độ. Ở cùng hàm lượng hơi nước, khối không khí ấm hơn cho thấy chỉ số RH thấp hơn, trong khi khối không khí mát hơn cho thấy chỉ số RH cao hơn. Đó là lý do tại sao hiệu chuẩn cảm biến RH không nên coi độ ẩm là biến số duy nhất.
Ví dụ, điểm hiệu chuẩn RH 25 ° C và 50% không phải là điều kiện thực tế tương tự như 40 ° C và 50% RH. Cảm biến được sử dụng trong phòng lão hóa điện tử, điều khiển nhà kính, nội thất ô tô hoặc phòng ổn định dược phẩm có thể cần kiểm tra đa điểm ở cả điểm đặt độ ẩm và nhiệt độ.
IEC 60068-3-4 cung cấp Hướng dẫn kiểm tra nhiệt độ ẩm và vận hành buồng. Nó lưu ý rằng độ ẩm cao kết hợp với nhiệt độ cao tạo ra căng thẳng cho sản phẩm, và nó cung cấp cho các chi tiết hoạt động của buồng như sử dụng độ dẫn nước trong khoảng từ 5 µs/cm đến 20 µs/cm ở + 23 ° C, làm sạch các bộ phận buồng bên trong trước khi thử nghiệm, và tránh phun nước trực tiếp vào không gian làm việc.
Buồng hiệu chuẩn độ ẩm tốtVẫn cần một thủ tục cẩn thận. Tải kém, đọc nhanh và vị trí tham chiếu sai có thể làm hỏng giá trị của kết quả hiệu chuẩn.
Tiêu chuẩn tham chiếu phải được đặt gần khu vực cảm biến dut, không phải bên cạnh Thành buồng hoặc trực tiếp trong cửa thoát khí. Nếu nhiều đầu dò được nạp, chúng sẽ có đủ khoảng cách để chuyển động không khí. Các lỗ Cáp phải được bịt kín sau khi nối dây để giảm rò rỉ.
Một trình tự phổ biến là chuyển từ RH thấp sang RH cao: 30% RH, 50% RH, 75% RH, sau đó 90% RH. Điều này làm giảm nguy cơ ngưng tụ trên cảm biến, bộ lọc và vỏ. Khi cần kiểm tra độ ẩm cao, người vận hành nên chú ý đến điểm sương và tránh giảm nhiệt độ nhanh có thể khiến nước hình thành trên bề mặt cảm biến.
Cảm biến RH cần thời gian để lắng xuống. Cảm biến trần có thể ổn định nhanh hơn đầu dò có bộ lọc thiêu kết, Nắp bảo vệ hoặc vỏ nhựa. Trong hiệu chuẩn sản xuất, nên ghi thời gian ngâm cố định vào quy trình. Ví dụ: sau khi đạt được độ ổn định của buồng, một nhóm có thể đợi 20 đến 40 phút trước khi ghi dữ liệu, tùy thuộc vào cấu trúc cảm biến và độ không chắc chắn cần thiết.
Quy trình làm việc thông thường rất đơn giản:
· Đặt độ ẩm buồng và điểm nhiệt độ.
· Đợi cho đến khi tiêu chuẩn tham chiếu và số đọc ổn định.
· Điểm đặt buồng ghi, đọc tham chiếu, đọc dut, thời gian và số sê-ri.
· Tính giá trị hiệu chỉnh hoặc kết quả vượt qua/thất bại.
· Lặp lại ở tất cả các điểm độ ẩm cần thiết.
Đối với các bản ghi hiệu chuẩn có giá trị cao, số đọc thô nên được lưu thay vì chỉ viết "Pass." một cảm biến có thể vượt qua ngày hôm nay nhưng hiển thị Trôi Dạt sau đó và dữ liệu xu hướng giúp các nhóm bảo trì lên kế hoạch hiệu chỉnh lại.
Lỗi độ ẩm không chỉ là vấn đề trong phòng thí nghiệm. Chúng xuất hiện trong các phòng lưu trữ, dây chuyền sản xuất, buồng khí hậu và hệ thống giám sát hiện trường.
Các phòng thí nghiệm hiệu chuẩn cần các điểm hiệu chuẩn độ ẩm tương đối lặp lại, các thiết bị tham chiếu có thể theo dõi và các bản ghi rõ ràng. Các đội chất lượng nội bộ sử dụng buồng hiệu chuẩn độ ẩm để kiểm tra các đầu dò RH đến, lô sản xuất, cảm biến Đã Được Sửa chữa và các thiết bị trả về hiện trường trước khi sử dụng lại.
Kho dược phẩm, phòng sạch và khu vực ổn định thường hoạt động trong các cửa sổ RH xác định. Nếu màn hình phòng bị trôi thấp, có thể bỏ qua chuyến tham quan độ ẩm thực sự. Nếu nó trôi cao, trang web có thể điều tra một báo động sai. Hiệu chuẩn cảm biến RH chính xác giúp lưu giữ hồ sơ môi trường đáng tin cậy.
Phòng thí nghiệm điện tử sử dụng cảm biến RH để theo dõi tiếp xúc với độ ẩm trong quá trình kiểm tra PCB, đầu nối, pin và lớp phủ. Đội kiểm tra ô tô theo dõi độ ẩm trong vật liệu nội thất, Mô-đun cảm biến và xác nhận đơn vị điều khiển. Trong thử nghiệm môi trường, cảm biến RH Hỗ trợ kiểm tra nhiệt độ ẩm, nơi cả nhiệt độ và độ ẩm đều ảnh hưởng đến rò rỉ điện, ăn mòn, sưng và khả năng chống cách điện.
Buồng bên phảiKhông phải lúc nào cũng lớn nhất hoặc phức tạp nhất. Nó phải phù hợp với phạm vi cảm biến, khối lượng công việc, mục tiêu không chắc chắn và phương thức vận hành hàng ngày.
Nếu cảm biến được sử dụng trong khoảng từ 30% RH đến 80% RH, buồng phải bao phủ các điểm đó bằng phòng ở cả hai đầu. Nếu cảm biến được sử dụng trong môi trường lão hóa, lưu trữ hoặc nhiệt độ ẩm cao, độ che phủ lên đến 90% RH trở lên là hữu ích. Phạm vi buồng 20% RH đến 98% RH cho độ che phủ rộng cho hầu hết các công việc hiệu chuẩn cảm biến RH công nghiệp.
Nhìn xa hơn phạm vi RH. Biến động nhiệt độ, độ lệch nhiệt độ, niêm phong buồng, bố trí luồng không khí, Phương pháp tạo độ ẩm và chất lượng nước đều ảnh hưởng đến độ lặp lại. Để hiệu chuẩn cảm biến, không khí ổn định xung quanh dut Quan trọng hơn một thông số kỹ thuật rộng không thể giữ dưới tải.
Một lô nhỏ Máy đo độ ẩm cầm tay có thể cần một buồng nhỏ gọn. Một dây chuyền sản xuất kiểm tra hàng chục máy phát có thể cần thêm khối lượng, Giá đỡ, lỗ cáp và không gian cố định. Người vận hành nên để đủ khoảng cách xung quanh mỗi đầu cảm biến thay vì đổ đầy buồng như tủ lưu trữ.
Các bước lập trình, Kết nối mạng, báo động và xuất dữ liệu giúp giảm công việc thủ công. Những tính năng này rất hữu ích khi chạy hiệu chuẩn đa điểm qua đêm hoặc khi một kỹ thuật viên phải quản lý một Số buồng và dụng cụ tham chiếu.
Một buồng hiệu chuẩn độ ẩm thực tế phải bao gồm các điểm hiệu chuẩn thông thường, giữ độ ẩm ổn định, đủ chỗ để tải cảm biến và hỗ trợ các chương trình lặp lại.
Buồng hiệu chuẩn độ ẩm LIB bao gồm 20% RH đến 98% RH, phù hợp với nhiều thói quen hiệu chuẩn cảm biến RH từ kiểm tra lưu trữ độ ẩm thấp đến Giám sát môi trường độ ẩm cao. Sản phẩm có thể được đặt thành các điểm độ ẩm cố định hoặc thay đổi độ ẩm theo chu kỳ cho các nhu cầu hiệu chuẩn khác nhau.
Độ lệch độ ẩm của buồng được kiểm soát ở ± 2.5% RH. Đối với công việc hiệu chuẩn, con số này phải được đọc chính xác: buồng tạo ra môi trường so sánh ổn định, trong khi tiêu chuẩn tham chiếu xác định hiệu chỉnh hiệu chuẩn. Độ lệch thấp hơn và có thể lặp lại giúp các nhà khai thác đánh giá cảm biến Trôi Dạt rõ ràng hơn qua các lần chạy lặp lại.
LIB Cung cấp khối lượng buồng từ 100L đến 1000L, cho các phòng thí nghiệm và đội sản xuất có chỗ để phù hợp với kích thước buồng với số lượng cảm biến, Thiết kế vật cố định, định tuyến cáp và khối lượng công việc thử nghiệm. Khối lượng lớn hơn rất hữu ích khi cần kiểm tra các đầu dò, máy phát, bộ ghi dữ liệu và các đơn vị hiển thị cùng nhau.
Bộ điều khiển màn hình cảm ứng LCD màu có thể lập trình và kết nối Ethernet giúp các nhóm chạy các chương trình bước, ghi lại dữ liệu và quản lý các thói quen hiệu chuẩn dài. Buồng cũng sử dụng nguồn cấp nước tự động, hệ thống lọc nước, nội thất bằng thép không gỉ, cổng cáp, kệ, Cửa sổ quan sát và bảo vệ an toàn cho hệ thống độ ẩm, quá nhiệt, quá dòng, thiếu nước và Rủi Ro rò rỉ.
Thông số buồng chính | Giá trị thiết thực cho hiệu chuẩn cảm biến RH |  |
Phạm vi độ ẩm | 20% RH đến 98% RH | |
Độ lệch độ ẩm | ± 2.5% RH | |
Tùy chọn nhiệt độ | Tùy chọn nhiệt độ thấp xuống đến-20 ° C, -40 ° C hoặc-70 ° C; phạm vi trên đến + 150 ° C | |
Biến động nhiệt độ | ± 0.5 °c | |
Độ lệch nhiệt độ | ± 2.0 °c | |
Khối lượng nội thất | 100L, 225L, 500L, 800L, 1000L | |
Tốc độ làm nóng/làm mát | Làm nóng 3 ° C/phút, làm mát 1 ° C/phút | |
Điều khiển | Màn hình cảm ứng lập trình, kết nối Ethernet |
Công nghiệp mô phỏng môi trường Tây An LIBNhà sản xuất buồng thử nghiệm môi trường cho khách hàng toàn cầu, với thiết kế, sản xuất, bán hàng, lắp đặt, đào tạo và dịch vụ sau bán hàng như là một phần của khả năng cung cấp Buồng thử nghiệm. LIB đã làm việc trong sản xuất buồng thử nghiệm môi trường từ năm 2009, phục vụ khách hàng trên toàn thế giới và cung cấp các dòng sản phẩm bao gồm buồng nhiệt độ và khí hậu, buồng ăn mòn, buồng IP bụi và nước, buồng phong hóa, và buồng thử nghiệm đặc biệt.
Đối với người dùng hiệu chuẩn cảm biến RH, giá trị của LIB không chỉ là phần cứng buồng. Kiểm soát độ ẩm ổn định, thiết kế phòng làm việc bằng thép không gỉ, cấp nước tự động, cách nhiệt buồng, bảo vệ an toàn và điều khiển có thể lập trình, tất cả đều hỗ trợ công việc hiệu chuẩn hàng ngày. Buồng có thể được sử dụng cho các điểm hiệu chuẩn độ ẩm cố định hoặc các chương trình độ ẩm theo chu kỳ. Thiết bị hiệu chuẩn phải duy trì sử dụng sau khi giao hàng. LIB cung cấp cài đặt, vận hành, hướng dẫn Bảo trì, đào tạo, bảo hành 36 tháng, dịch vụ theo dõi suốt đời và hỗ trợ từ các đội ngũ dịch vụ sau bán hàng và địa phương.
Buồng hiệu chuẩn độ ẩm được sử dụng để tạo điều kiện nhiệt độ và độ ẩm tương đối ổn định để hiệu chuẩn cảm biến RH, kiểm tra ẩm kế, so sánh máy phát và xác minh Bộ ghi dữ liệu độ ẩm.
Hiệu chuẩn cảm biến RH giúp đo độ ẩm đáng tin cậy. Nó giúp phát hiện sự trôi dạt của cảm biến, giảm báo động giả, hỗ trợ hồ sơ chất lượng và bảo vệ các vật liệu hoặc sản phẩm nhạy cảm với độ ẩm.
Nhiều cơ sở hiệu chỉnh cảm biến RH cứ sau 6 đến 12 tháng. Cảm biến được sử dụng trong độ ẩm cao, hơi hóa học, theo dõi phòng sạch, lưu trữ dược phẩm hoặc thử nghiệm quan trọng có thể cần khoảng thời gian ngắn hơn dựa trên Lịch Sử Trôi Dạt và các quy tắc chất lượng bên trong.
Phạm vi hiệu chuẩn cảm biến RH thực tế thường bao gồm các điểm như 30% RH, 50% RH, 75% RH và 90% RH. Một buồng có phạm vi từ 20% RH đến 98% RH bao gồm các điểm hiệu chuẩn công nghiệp và phòng thí nghiệm phổ biến nhất.
Vâng. Một buồng hiệu chuẩn độ ẩm có thể hiệu chỉnh nhiều cảm biến cùng một lúc khi buồng có đủ thể tích, luồng không khí tốt, khoảng cách thích hợp, truy cập Cáp kín và tiêu chuẩn tham chiếu ổn định được đặt gần khu vực cảm biến.
