Làm thế nào để thực hiện một thử nghiệm đạp xe nhiệt?

Nov 03 2025

Table of Content [Hide]

Tại sao thử nghiệm đạp xe nhiệt lại quan trọng đối với độ tin cậy của sản phẩm

Hãy tưởng tượng một bộ điều khiển điện tử được lắp đặt trong một chiếc xe phải đối mặt với đêm đóng băng và nhiệt độ ban ngày thiêu đốt mỗi ngày. Theo thời gian, những thay đổi nhiệt lặp đi lặp lại này tạo ra ứng suất cơ học mà các thử nghiệm nhiệt độ tĩnh không thể tiết lộ. Các bộ phận có thể xuất hiện nguyên vẹn trong quá trình kiểm tra ban đầu, nhưng sự mệt mỏi tinh tế tích tụ âm thầm-Cuối cùng gây ra những hỏng hóc sớm tại hiện trường.

Tại sao một số sản phẩm vượt qua thử nghiệm sớm nhưng không thành công trong quá trình hoạt động trong thế giới thực? Thông thường, vấn đề không phải là kế hoạch thử nghiệm-đó là liệu môi trường thử nghiệm có mô phỏng thực tế các sản phẩm ứng suất sẽ gặp phải hay không.Thử nghiệm đạp xe nhiệt chuyên nghiệp là không thể thiếu để khám phá các lỗ hổng ẩn này.

Các thử nghiệm đạp xe nhiệt cho thấy các sản phẩm có nhiệt độ cao và thấp xen kẽ để tái tạo các điều kiện hoạt động trong thế giới thực, tiết lộ các vấn đề như:

Vật liệu không phù hợp dẫn đến căng thẳng cơ học
Mỏi khớp Hàn trong thiết bị điện tử
Chất kết dính và con dấu xuống cấp
Biến dạng kết cấu trong cụm

Các ngành công nghiệp dựa vào thử nghiệm đạp xe nhiệt bao gồm:

Sản xuất điện tử (pcba, cảm biến, IC)
Linh kiện ô tô (ECU, mô-đun ắc quy)
Hệ thống hàng không vũ trụ (Bộ điều khiển, hệ thống điện tử hàng không)
Thiết bị lưu trữ năng lượng và công nghiệp

Trong tất cả các ứng dụng này,Độ chính xác, ổn định và độ lặp lại của buồng thử nghiệmCũng quan trọng như hồ sơ thử nghiệm. Nếu không có một hệ thống đáng tin cậy, ngay cả thử nghiệm được thiết kế cẩn thận nhất cũng có thể tạo ra kết quả sai lệch.

Thử nghiệm đạp xe nhiệt là gì?

Định nghĩa và mục đích

Một thử nghiệm đạp xe nhiệt liên tục cho thấy một sản phẩm ở nhiệt độ cao và thấp hơn các chu kỳ xác định. Mỗi chu kỳ thường bao gồm:

Lên đến nhiệt độ cao
Sống ở nhiệt độ cao
Dốc xuống nhiệt độ thấp
Sống ở nhiệt độ thấp

Mục đích là để đánh giá cách vật liệu và cụm phản ứng với sự giãn nở và co lại nhiệt lặp đi lặp lại. Sự giãn nở khác biệt giữa các vật liệu tạo ra ứng suất tại các giao diện như mối hàn, chất kết dính, con dấu và ốc vít. Qua nhiều chu kỳ, sự căng thẳng này có thể tích tụ và gây ra những thất bại liên quan đến mệt mỏi.

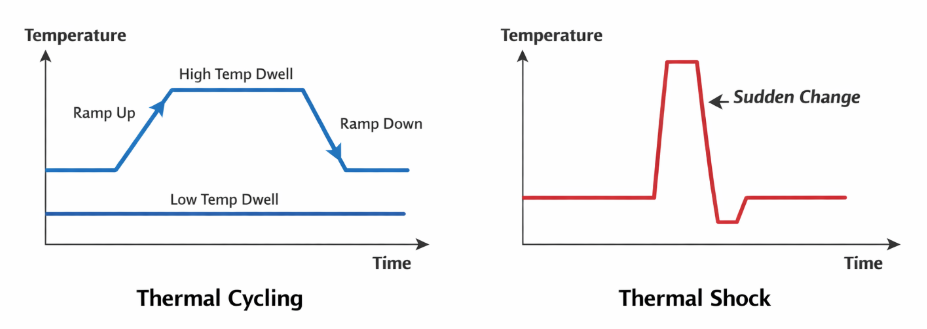

Xe đạp nhiệt VS sốc nhiệt

Mặc dù thường được đề cập cùng nhau, hai thử nghiệm này nhắm đến các mục tiêu khác nhau:

Loại Kiểm tra	Chuyển đổi nhiệt độ	Tiêu điểm	Các ứng dụng tiêu biểu
Đạp xe nhiệt	Thay đổi dần dần có kiểm soát	Tích tụ mệt mỏi	Điện tử, ô tô, pin
Sốc nhiệt	Thay đổi nhiệt độ gần như tức thì	Thất Bại ngay lập tức	Chất bán dẫn, mối hàn, thiết bị điện tử có độ tin cậy cao

Đạp xe nhiệt nhấn mạnh độ bền lâu dài dưới sự thay đổi dần dần của môi trường, trong khi sốc nhiệt xác định những điểm yếu đột ngột khi bị căng thẳng cực độ. Nhiều nhà sản xuất sử dụng cả hai kết hợp để có được một cấu hình độ tin cậy hoàn chỉnh.

Tiêu chuẩn chung và yêu cầu kiểm tra

Các thử nghiệm đạp xe nhiệt thường được thực hiện theo các tiêu chuẩn được công nhận:

IEC 60068-Kiểm tra môi trường cho thiết bị điện tử
MIL-STD-810-Phương pháp thử nghiệm môi trường quân sự
Jedec jesd22-Độ tin cậy bán dẫn
ISO 16750-Phương tiện giao thông

Các thông số Chính Trong Các tiêu chuẩn này bao gồm:

Tiêu chuẩn	Phạm vi nhiệt độ	Tốc độ dốc	Thời gian lưu trữ	Chu kỳ điển hình
IEC 60068	-40 °c đến 125 °c	5-10 °c/PHÚT	10-30 phút	500-1000
MIL-STD-810	-55 °c đến 125 °c	10-15 °c/PHÚT	15-30 phút	500-1500
Jedec jesd22	-65 °c đến 150 °c	5-20 °c/PHÚT	10-60 phút	1000-2000

Yêu cầu đáp ứng các thông số kỹ thuật nàyBuồng có khả năng kiểm soát nhiệt độ chính xác, tốc độ dốc nhanh và độ lặp lại lâu dài.

Thiết bị kiểm tra cho các ứng dụng đạp xe nhiệt

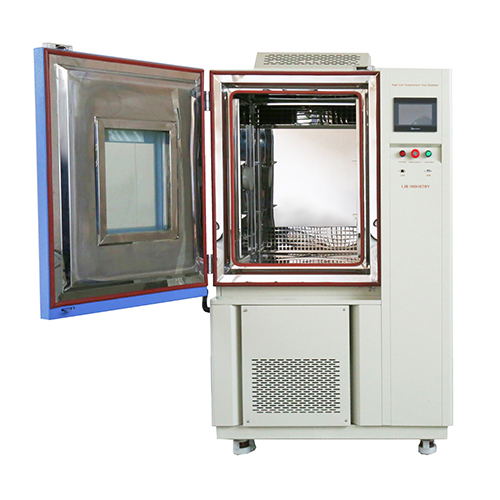

Buồng thử nghiệm thay đổi nhiệt độ nhanh

Buồng thử nghiệm thay đổi nhiệt độ nhanh rất cần thiết để thực hiện các thử nghiệm đạp xe nhiệt đáng tin cậy.LIB Industry'sBuồng đạp xe nhiệtCung cấp điều khiển chính xác, tốc độ và độ ổn định cần thiết cho các ứng dụng đòi hỏi khắt khe.

Các khả năng chính của phòng công nghiệp LIB:

Phạm vi nhiệt độ:-70 °c đến 150 °c
Giá dốc:5 / 10 / 15 / 20 °c/phút, có thể tùy chỉnh hoàn toàn
Đạp xe liên tục:500-2000 chu kỳ không có hiệu suất Trôi Dạt
Đồng nhất Nhiệt độ:± 1 °c
Ứng dụng:ECU ô tô, mô-đun pin, cảm biến điện tử, thiết bị điện tử hàng không vũ trụ

Điểm nổi bật của phòng công nghiệp LIB:

Kiểm tra độ mỏi tăng tốc mô phỏng ứng suất nhiệt trong thế giới thực
Duy trì nhiệt độ đồng đều trên buồng trong các chuỗi kéo dài

Kích thước buồng tùy chỉnh cho các cụm thử nghiệm nhỏ hoặc lớn

Mô hình	TR5-100	TR5-225	TR5-500	TR5-800	TR5-1000
Khối lượng nội thất	100L	225L	500L	800L	1000L
Tải nhiệt	1000W
Phạm vi nhiệt độ	A : -20 ℃ ~ 150 ℃ B : -40 ℃ ~ 150 ℃ C: -70 ℃ ~ 150 ℃
Biến động nhiệt độ	± 0.5 ℃
Độ lệch nhiệt độ	± 2.0 ℃
Tốc độ làm mát	5 ℃ /10 ℃/ 15 ℃/ 20 ℃ (tùy chỉnh)/phút
Tốc độ gia nhiệt	5 ℃ /10 ℃/ 15 ℃/ 20 ℃ (tùy chỉnh)/phút
Bộ điều khiển	Bộ điều khiển màn hình cảm ứng LCD màu lập trình, giao diện đa ngôn ngữ, Ethernet , USB
Hệ thống làm mát	Hệ thống làm lạnh nén cơ học, môi chất lạnh thân thiện với môi trường

Ví dụ kịch bản:
Một nhà cung cấp ô tô hàng đầu cần thiết để mô phỏng hoạt động ECU cả năm trong khung thời gian nén. Sử dụngCông nghiệp LIBBuồng chu kỳ nhiệt độ, Nhóm đã hoàn thành 1000 chu kỳ trong vòng chưa đầy một tháng, xác định các điểm yếu về mối hàn tiềm ẩn trước khi đến hiện trường.

Buồng thử nghiệm sốc nhiệt

Buồng sốc nhiệt được thiết kế để kiểm tra căng thẳng cực độ.Buồng sốc nhiệt công nghiệp LIB Bao gồm2 vùngVàBuồng sốc nhiệt 3 vùngĐể chuyển đổi nóng lạnh nhanh chóng với độ lặp lại cao.

Khả năng chính của buồng sốc nhiệt công nghiệp LIB:

Phạm vi nhiệt độ:-70 °c đến 220 °c
Thời gian chuyển tiếp:Tiếp xúc gần như ngay lập tức giữa vùng nóng và lạnh
Độ lặp lại:Phù hợp trên hàng trăm chu kỳ
Ứng dụng:Chất bán dẫn, mối hàn, thiết bị điện tử có độ tin cậy cao

Điểm nổi bật:

Phát hiện các lỗi ngay lập tức vô hình khi đạp xe nhiệt từ từ

Hỗ trợ kiểm tra độ tin cậy cao trong hàng không vũ trụ, ô tô và điện tử công nghiệp

Có thể tích hợp với buồng đạp xe nhiệt LIB cho các chương trình độ tin cậy toàn diện

Mô hình		TS-162	TS-340	TS-500	TS-1000
Khối lượng nội thất (mm)		22L	72L	211l	505l
Tải trọng		20kg	30kg	50kg	60kg
Phòng Nhiệt trước	Nhiệt độ giới hạn trên	220 ℃
	Thời gian làm nóng	Môi trường xung quanh ~ 200 ℃, trong vòng 30 phút
Phòng làm mát trước	Nhiệt độ giới hạn dưới	-75oC
	Thời gian làm mát	Môi trường xung quanh ~-70oC, trong vòng 30 phút
Phòng thử nghiệm	Phạm vi tiếp xúc với nhiệt độ cao	Môi trường xung quanh 20 ~ 200 ° C
	Phạm vi tiếp xúc nhiệt độ thấp	-65 ~ -5 ° C
Biến động nhiệt độ		≤ ± 0.5 ℃
Độ lệch nhiệt độ		≤ ± 3oC
Thời gian phục hồi nhiệt độ		Trong vòng 5 phút
Vật liệu nội thất		Thép không gỉ SUS304
Cấu hình tiêu chuẩn		2 kệ

Ví dụ kịch bản:
Một nhà sản xuất bán dẫn mô phỏng đạp xe cực kỳ bật/tắt.Buồng sốc nhiệt công nghiệp LIBTiết lộ các vết nứt nhỏ trong bao bì sẽ gây ra lỗi tại hiện trường sớm, ngăn ngừa việc thu hồi tốn kém.

Đạt được các thử nghiệm đạp xe nhiệt chuyên nghiệp với buồng công nghiệp LIB

Độ tin cậy của các thử nghiệm đạp xe nhiệt không chỉ phụ thuộc vào cấu hình thử nghiệm mà còn phụ thuộc vào chính buồng.Phòng công nghiệp LIBĐảm bảoĐộ chính xác, ổn định và độ lặp lạiCho mỗi chu kỳ.

Khả năng	Buồng thông thường	Phòng công nghiệp LIB
Đồng nhất nhiệt độ	± 5 °c	± 1 °c
Kiểm soát tốc độ dốc	Hạn chế, dao động	Chính xác 5-20 °c/phút, có thể lặp lại
Độ tin cậy chu kỳ dài hạn	Hiệu suất trôi theo thời gian	Ổn định trên hàng trăm/Hàng ngàn chu kỳ
Tiếp xúc với căng thẳng cực độ	Chuyển tiếp chậm	Truyền nóng lạnh gần như tức thì
Tùy chỉnh	Giới hạn	Hoàn toàn thích ứng với khối lượng buồng, tiêu chuẩn, chu kỳ

Ưu điểm chính của buồng công nghiệp LIB:

Phạm vi nhiệt độ rộng:Duy trì độ đồng đều ± 1 °c từ-70 °c đến 150 °c
Tốc độ dốc nhanh và được kiểm soát:Lên đến 20 ° C/phút để mô phỏng độ mỏi nhiệt thực tế
Căng thẳng nhiệt độ cực cao:Phát hiện điểm yếu không nhìn thấy khi đạp xe dần dần
Độ tin cậy lâu dài:Hiệu suất ổn định trong quá trình thử nghiệm mở rộng
Độ lặp lại:Cấu hình nhiệt ổn định để xác nhận thiết kế, trình độ sản xuất và chứng nhận

Ví dụ kịch bản:
Một nhà sản xuất điện tử đã sử dụngBuồng thay đổi nhiệt độ nhanh ngành công nghiệp LIBĐể kiểm tra các mô-đun pin mới. Hàng trăm chu kỳ cho thấy sự yếu kém tiềm năng của đầu nối sớm, ngăn ngừa các vấn đề sản xuất quy mô lớn.

Buồng đạp xe nhiệt hoặc buồng sốc nhiệt: Lựa chọn Như Thế Nào?

Chọn buồng phù hợp là rất quan trọng.Công nghiệp LIBCung cấp cả hai giải pháp với các khả năng tiên tiến:

Buồng đạp xe nhiệt (công nghiệp LIB):Chuyển đổi dần dần, phân tích mệt mỏi, độ tin cậy lâu dài
Buồng sốc nhiệt (công nghiệp LIB):Chuyển tiếp tức thì, phát hiện lỗi ngay lập tức
Chiến lược tối ưu:Nhiều nhà sản xuất kết hợp cả hai buồng công nghiệp LIB để đánh giá độ tin cậy đầy đủ, đảm bảo sản phẩm chịu được cả áp lực môi trường lâu dài và sốc nhiệt cực cao

Tại sao ngành công nghiệp LIB nổi bật:

Điều khiển nhiệt tốc độ cao và độ chính xác cao đã được chứng minh
Tùy chỉnh linh hoạt cho phạm vi nhiệt độ, tốc độ dốc và Số chu kỳ
Được tin cậy trong lĩnh vực ô tô, hàng không vũ trụ, điện tử và lưu trữ năng lượng

Nhận giải pháp trong vòng 1 ~ 3 giờ

Công nghiệp LIBCung cấpBuồng thay đổi nhiệt độ nhanhVàBuồng sốc nhiệtCung cấp các giải pháp thử nghiệm chính xác, lặp lại và đáng tin cậy. Bằng cách chọn chiến lược và Thiết bị thử nghiệm phù hợp, các nhà sản xuất có thể xác định sớm các lỗi tiềm ẩn, tối ưu hóa thiết kế sản phẩm và đảm bảo hiệu suất đáng tin cậy trong lĩnh vực này.
