Giới thiệu: Tại sao màn hình ngoài trời cần thử nghiệm phun mưa đáng tin cậyMàn hình ngoài trời được thiết kế để hoạt động trong môi trường khắc nghiệt, bao gồm mưa lớn, nước bắn từ đường phố, nước vệ sinh, bụi, thay đổi nhiệt độ và tiếp xúc ngoài trời lâu dài. Mặc dù vỏ bọc có vẻ hoàn toàn kín, nước vẫn có thể xâm nhập qua các điểm yếu như đầu cáp, đầu nối, cửa dịch vụ, lỗ thông gió, ốc vít và các mối nối mô-đun.
MộtBuồng thử phun mưacung cấp một phương pháp có kiểm soát để mô phỏng điều kiện mưa và tiếp xúc nước thực tế, giúp các kỹ sư xác minh hiệu suất làm kín của vỏ bọc, xác nhận mức bảo vệ IP, xác định đường rò rỉ và cải thiện độ tin cậy của sản phẩm trước khi lắp đặt tại hiện trường.
Bài viết này giải thích buồng thử phun mưa là gì, cách thức hoạt động, các tiêu chuẩn thử nghiệm chống nước nào được áp dụng, cách chọn thiết bị phù hợp và cáchLIB Industrycung cấp các giải pháp thử nghiệm chống nước IP chuyên nghiệp cho màn hình ngoài trời và các sản phẩm điện tử.
Độ tin cậy chống nước rất quan trọng đối với thiết bị điện tử ngoài trời. Một lỗi màn hình do độ ẩm có thể dẫn đến méo hình ảnh, gián đoạn liên lạc, các vấn đề an toàn điện, ăn mòn và bảo trì tốn kém.
Trên thực tế, những rò rỉ khó phát hiện nhất hiếm khi do các lỗ hở lớn. Chúng bắt nguồn từ những điểm yếu nhỏ trong thiết kế: nước chảy dọc theo cáp, đọng phía sau gioăng, hoặc len qua các khe hở được mở ra do sự giãn nở và co lại nhiệt lặp đi lặp lại. Vỏ màn hình thậm chí có thể vượt qua kiểm tra bằng mắt nhưng vẫn để hơi ẩm lọt vào qua gioăng bị nén kém, đầu nối lắp đặt không đúng, dải đệm kín bị hỏng hoặc tấm vỏ tủ bị lệch.
Các điểm thâm nhập nước thường gặp cần kiểm tra trong quá trình đánh giá thiết kế:
Các đường nối vỏ tủ và mối nối tấm panel
Cửa tiếp cận phía sau
Điểm luồn cáp
Đầu nối và thiết bị đầu cuối
Các cấu trúc thông gió
Lỗ lắp đặt
Vật liệu làm kín bị lão hóa
Một khi hơi ẩm lọt vào bên trong, nó sẽ không còn vô hại trong thời gian dài:
| Rủi ro tiếp xúc với nước | Hư hỏng có thể xảy ra |
|---|---|
| Hơi ẩm bên trong | Ngắn mạch hoặc hỏng hóc điện |
| Ăn mòn đầu nối | Gián đoạn tín hiệu |
| Tích tụ nước | Hư hỏng linh kiện |
| Suy giảm chất lượng đệm kín | Giảm tuổi thọ sử dụng |
| Hư hỏng cách điện | Rủi ro an toàn |
Đối với màn hình LED ngoài trời, màn hình thông tin giao thông, màn hình quảng cáo và màn hình công nghiệp, hiệu suất chống nước ảnh hưởng trực tiếp đến độ ổn định vận hành và chi phí bảo trì — đó là lý do tại sao một quy trình thử nghiệm chuyên nghiệp, thay vì chỉ kiểm tra bằng mắt một lần, mới thực sự phát hiện ra những rủi ro tiềm ẩn này trước khi lắp đặt.
Định mức IP (Bảo vệ chống xâm nhập) được xác định bởiIEC 60529là khung tiêu chuẩn được sử dụng để đánh giá điều này. Đối với bảo vệ chống nước, các mức phổ biến là IPX3 (phun dao động, dành cho tiếp xúc với mưa), IPX4 (nước bắn tóe, dành cho thiết bị ngoài trời thông thường), IPX5 (tia nước, dành cho môi trường vệ sinh) và IPX6 (tia nước mạnh, dành cho tiếp xúc nước nhiều). Việc chọn đúng mức rất quan trọng: một sản phẩm chỉ chịu mưa thông thường cần phương pháp xác minh khác với thiết bị bị xịt nước trong quá trình rửa hoặc bảo trì.

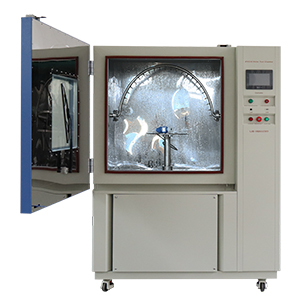

MộtBuồng thử phun mưalà một hệ thống thử nghiệm môi trường được thiết kế để mô phỏng điều kiện mưa, phun và nước bắn tóe trong điều kiện phòng thí nghiệm được kiểm soát. Không giống như thử nghiệm bằng vòi thủ công, có xu hướng cho kết quả không nhất quán, buồng thử phun mưa kiểm soát các biến số thực sự quyết định kết quả — lưu lượng nước, góc phun, khoảng cách phun, thời gian thử nghiệm, chuyển động của mẫu và áp suất nước — để các kỹ sư có thể lặp lại cùng điều kiện trên các thiết kế sản phẩm khác nhau và so sánh kết quả một cách công bằng.
Cách thức hoạt động:nước được cung cấp từ bể tuần hoàn, máy bơm đưa nước đến các ống phun hoặc vòi phun, hệ thống phun tạo ra kiểu nước yêu cầu, mẫu nhận sự tiếp xúc được kiểm soát, và sau đó các kỹ sư đánh giá rò rỉ, chức năng và tình trạng bên trong sau khi thử nghiệm hoàn tất.
Một buồng thử điển hình được xây dựng từ một số thành phần cốt lõi:
Thành phần |
Chức năng |
Vòi phun hoặc ống dao động |
Tạo ra tia nước theo quy định |
Bàn xoay |
Đảm bảo mẫu tiếp xúc đồng đều |
Hệ thống kiểm soát lưu lượng |
Duy trì điều kiện nước ổn định |
Bể tuần hoàn nước |
Hỗ trợ thử nghiệm liên tục |
Hệ thống lọc |
Ngăn chặn tắc vòi phun |
Cửa sổ quan sát |
Cho phép giám sát trong quá trình thử nghiệm |
Giao diện nguồn chống nước |
Hỗ trợ thử nghiệm chức năng khi có điện |
Thiết kế buồng thử đáng tin cậy là yếu tố giúp kết quả có thể lặp lại và nhất quán giữa các phòng thí nghiệm — nếu không, hai phòng thí nghiệm thử nghiệm cùng một sản phẩm có thể đưa ra các kết luận đạt/không đạt khác nhau.
Thử nghiệm phun mưa không chỉ đơn thuần là phun nước lên sản phẩm. Việc chuẩn bị, điều kiện thử nghiệm và phương pháp đánh giá đều quyết định liệu kết quả có thực sự phản ánh hiệu suất thực tế hay không.
Trước khi thử nghiệm, mẫu nên ở trong điều kiện sản xuất bình thường: gioăng và ốc vít tiêu chuẩn, cáp và đầu nối được lắp đặt như trên thực địa, hướng lắp đặt ban đầu và kiểm tra chức năng cơ bản trước đó. Nên tránh các thủ thuật làm kín tạm thời che giấu điểm yếu — chúng làm mất đi mục đích của thử nghiệm.
Từ đó, quy trình thường trải qua bốn bước. Đầu tiên, các kỹ sư chọn tiêu chuẩn yêu cầu — thử nghiệm IPX IEC 60529, thử nghiệm chống nước ô tô ISO 20653 hoặc yêu cầu cụ thể của khách hàng. Thứ hai, họ thiết lập các thông số thử nghiệm: lưu lượng nước, góc phun, khoảng cách, thời gian tiếp xúc và tốc độ quay của mẫu. Thứ ba, buồng thử thực hiện tiếp xúc nước thực tế từ các hướng yêu cầu, trong khi các kỹ sư giám sát hoạt động của màn hình, độ ổn định hình ảnh, tín hiệu liên lạc và bất kỳ rò rỉ nào có thể nhìn thấy. Cuối cùng, họ hoàn tất đánh giá chống nước — kiểm tra vết nước bên trong, xác minh chức năng điện, kiểm tra cách điện, kiểm tra gioăng và truy tìm đường hỏng hóc nếu nước đã lọt vào. Mục tiêu không chỉ là kết quả đạt/không đạt; mà là hiểu chính xác nước đã vào sản phẩm ở đâu và tại sao.
Đối với màn hình ngoài trời và vỏ bọc điện tử, hai tiêu chuẩn thường gặp nhất là:IEC 60529 and ISO 20653.
IEC 60529 xác định hệ thống định mức bảo vệ IP cho các vỏ bọc điện và điện tử, trong đó chữ số thứ hai của mã IP đại diện cho mức độ bảo vệ chống lại sự xâm nhập của nước.
Định mức IP |
Phương pháp thử nghiệm |
Thông số chính |
Ứng dụng điển hình |
IPX3 |
Phun dao động |
Góc phun lên đến ±60° so với phương thẳng đứng |
Màn hình ngoài trời, thiết bị chiếu sáng |
IPX4 |
Nước bắn tóe |
Phun từ nhiều hướng |
Sản phẩm điện tử ngoài trời |
IPX5 |
Tia nước |
Vòi phun 6,3 mm, 12,5 L/phút |
Thiết bị tiếp xúc với tia nước |
IPX6 |
Tia nước mạnh |
Vòi phun 12,5 mm, 100 L/phút |
Môi trường ngoài trời khắc nghiệt |
Đối với các nhà sản xuất màn hình ngoài trời, IPX3 và IPX4 đáp ứng nhu cầu hàng ngày: mưa và nước bắn tóe.
Màn hình gắn trên xe và các linh kiện điện tử ô tô thuộc phạm vi củaISO 20653, bổ sung các thử nghiệm nước áp suất cao hơn trên nền thử nghiệm IP tiêu chuẩn — IPX4K (nước bắn tóe áp suất) cho các bộ phận ngoại thất ô tô, IPX6K (tia nước áp suất cao) cho hệ thống điện tử gắn trên xe và IPX9K (làm sạch nhiệt độ cao, áp suất cao) cho các bộ phận tiếp xúc với quá trình rửa. Những thử nghiệm này thường xuyên áp dụng cho màn hình xe, thiết bị sạc, cảm biến ô tô và mô-đun điều khiển điện tử. Như thường lệ, các kỹ sư nên xác nhận phiên bản tiêu chuẩn chính xác và các thông số được yêu cầu trong đặc tả sản phẩm thay vì giả định.

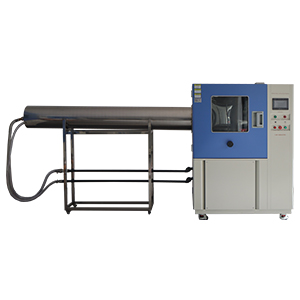

Cả hai hệ thống đều xác minh khả năng chống nước, nhưng chúng mô phỏng các điều kiện khác nhau — buồng thử phun mưa tái tạo mưa và nước bắn tóe (IPX3/IPX4), trong khi buồng thử phun tia nước tái tạo tác động áp suất cao trực tiếp (IPX5/IPX6). Màn hình thông tin ven đường chủ yếu cần thử nghiệm mưa và nước bắn tóe; mô-đun điện tử trên xe đi qua máy rửa xe cần thử nghiệm tia áp suất cao. Lựa chọn phù hợp phụ thuộc vào môi trường mà sản phẩm sẽ thực sự đối mặt, và đối với các phòng thí nghiệm cần bao quát nhiều mức IP, một thiết lập thử nghiệm tích hợp thường hiệu quả hơn là chạy các hệ thống riêng biệt.
| So sánh | Buồng thử phun mưa | Buồng thử phun tia nước |
|---|---|---|
| Mục đích chính | Mô phỏng điều kiện mưa và nước bắn tóe | Mô phỏng tác động nước mạnh |
| Tiếp xúc nước | Phun và bắn tóe | Tia áp suất cao |
| Tiêu chuẩn phổ biến | IPX3, IPX4 | IPX5, IPX6 |
| Trọng tâm thử nghiệm | Hiệu suất làm kín dưới mưa | Khả năng chịu áp lực nước trực tiếp |
| Ứng dụng điển hình | Màn hình ngoài trời, bảng hiệu LED, tủ điện tử | Linh kiện ô tô, thiết bị công nghiệp |
 |
 |
LIB Industrycung cấp các buồng thử phun mưa chuyên nghiệp và các giải pháp thử nghiệm chống nước IP cho các sản phẩm điện tử, màn hình ngoài trời, linh kiện ô tô và thiết bị công nghiệp. Hệ thống LIB được thiết kế để giúp khách hàng:
Xác minh hiệu suất chống nước
Đáp ứng các yêu cầu thử nghiệm quốc tế
Xác định các điểm yếu về làm kín
Cải thiện độ tin cậy của sản phẩm trước khi sản xuất hàng loạt
Thiết bị thử phun mưa LIB industry hỗ trợ thử nghiệm dựa trên IEC 60529 IPX1–IPX6, thử nghiệm chống nước ô tô ISO 20653 và các yêu cầu xác minh cụ thể của khách hàng, cho phép các nhà sản xuất thực hiện thử nghiệm xâm nhập nước đáng tin cậy và có thể lặp lại. Độ lặp lại này phụ thuộc vào mức độ kiểm soát chặt chẽ các điều kiện phun:
Lưu lượng nước được kiểm soát
Góc phun có thể điều chỉnh
Phân phối nước đồng đều
Thời gian thử nghiệm ổn định
Kết quả thử nghiệm có thể lặp lại
Đối với các phòng thí nghiệm thường xuyên thử nghiệm, chất lượng xây dựng cũng quan trọng:
Tính năng |
Lợi ích |
Buồng thử bằng thép không gỉ SUS304 |
Khả năng chống ăn mòn và độ bền |
Ống dao động có thể điều chỉnh |
Hỗ trợ thử nghiệm phun IPX3/IPX4 |
Tùy chọn bán kính ống 400 mm và 600 mm |
Phù hợp với các kích cỡ mẫu khác nhau |
Hệ thống tuần hoàn nước |
Giảm tiêu thụ nước |
Hệ thống lọc tinh |
Ngăn chặn tắc vòi phun |
Giám sát lưu lượng |
Cải thiện độ chính xác thử nghiệm |
Giao diện nguồn chống nước |
Cho phép thử nghiệm chức năng trong quá trình tiếp xúc |
Đối với màn hình ngoài trời lớn hoặc các sản phẩm phi tiêu chuẩn, LIB cũng có thể cung cấp đồ gá, kích thước buồng thử và cấu hình thử nghiệm tùy chỉnh
Việc chọn buồng thử phù hợp bắt đầu từ tiêu chuẩn mà sản phẩm cần đáp ứng — IEC 60529 IPX3/IPX4 cho mưa và nước bắn tóe, IPX5/IPX6 cho thử nghiệm tia nước, hoặc ISO 20653 IPX4K/IPX6K/IPX9K cho các ứng dụng ô tô. Mỗi tiêu chuẩn này yêu cầu các phương pháp phun, áp suất nước, lưu lượng, thiết kế vòi phun và khoảng cách thử nghiệm khác nhau, vì vậy việc chọn thiết bị chỉ dựa trên kích thước sản phẩm mà không kiểm tra tiêu chuẩn trước là cách phổ biến dẫn đến kết quả không chính xác.
Tiếp theo là kích thước và điều kiện lắp đặt. Trước khi mua, hãy cân nhắc:
Kích thước màn hình
Trọng lượng sản phẩm
Góc lắp đặt
Yêu cầu kết nối cáp
Thiết kế đồ gá
Màn hình ngoài trời nói riêng thường nên được thử nghiệm trong điều kiện lắp đặt thực tế, vì hành vi của nước thay đổi theo vị trí lắp đặt, cấu trúc thoát nước, đường đi của cáp và thiết kế vỏ bọc.
Cũng nên suy nghĩ trước — một hệ thống linh hoạt bây giờ có thể tiết kiệm chi phí đổi thiết bị sau này. Các công ty nên cân nhắc xem liệu họ có thể sẽ cần:
Thử nghiệm bảo vệ IP cao hơn
Mẫu lớn hơn
Đồ gá bổ sung
Thử nghiệm chức năng khi có điện
Giải pháp thử nghiệm tùy chỉnh
Cuối cùng, kiểm tra các yếu tố cơ bản của thiết bị — kiểm soát lưu lượng nước ổn định, giám sát áp suất đáng tin cậy, phân phối phun đồng đều, dễ bảo trì và hỗ trợ hiệu chuẩn — cùng với hồ sơ thành tích của nhà cung cấp, vì hỗ trợ lắp đặt, đào tạo và hỗ trợ sau bán hàng đều ảnh hưởng đến độ tin cậy của thử nghiệm theo thời gian.
Buồng thử phun mưa được sử dụng để làm gì?
Nó mô phỏng điều kiện mưa, phun và nước bắn tóe để đánh giá xem vỏ bọc sản phẩm có thể ngăn chặn sự xâm nhập của nước hay không. Các ứng dụng phổ biến bao gồm màn hình ngoài trời, màn hình LED, tủ điện tử, linh kiện ô tô và thiết bị công nghiệp.
Buồng thử phun mưa có thể thử nghiệm những định mức IP nào?
Cấu hình tiêu chuẩn bao gồm IPX3 và IPX4. Tùy thuộc vào thiết lập, hệ thống cũng có thể mở rộng đến IPX5, IPX6, IPX6K và IPX9K — mức yêu cầu phụ thuộc vào ứng dụng của sản phẩm và tiêu chuẩn áp dụng.
Sự khác biệt giữa thử nghiệm chống nước IPX3 và IPX4 là gì?
IPX3 mô phỏng nước phun từ các góc giới hạn, tương tự như mưa. IPX4 mô phỏng nước bắn tóe từ mọi hướng xung quanh vỏ bọc, cung cấp xác minh bảo vệ rộng hơn cho các sản phẩm tiếp xúc với thời tiết thay đổi.
Buồng thử phun mưa có thể thử nghiệm màn hình LED ngoài trời không?
Có — nó được sử dụng rộng rãi cho mục đích này, xác minh hiệu suất làm kín của vỏ tủ, bảo vệ đầu nối, cấu trúc chống nước và độ ổn định chức năng sau khi tiếp xúc với nước. Màn hình lớn có thể cần đồ gá và cấu hình buồng thử tùy chỉnh.
LIB cung cấp chế độ bảo hành và hỗ trợ sau bán hàng như thế nào?
LIB industry cung cấp bảo hành 3 năm với hỗ trợ dịch vụ trọn đời, được hỗ trợ bởi bốn trung tâm dịch vụ toàn cầu tại Anh, Mỹ, Canada và Malaysia, cùng 29 đại lý trên toàn thế giới — mang đến dịch vụ một cửa thực sự từ mua hàng, lắp đặt đến hỗ trợ liên tục.
Các sản phẩm ngoài trời phải chịu được điều kiện thời tiết thay đổi, và độ tin cậy chống nước là điều cần thiết để vận hành lâu dài. MộtBuồng thử phun mưagiúp các nhà sản xuất mô phỏng mưa và tiếp xúc nước thực tế trong các điều kiện được kiểm soát, cho phép các kỹ sư xác minh khả năng bảo vệ của vỏ bọc, xác định rủi ro rò rỉ và cải thiện thiết kế sản phẩm.
Từ màn hình ngoài trời và vỏ bọc điện tử đến các linh kiện ô tô, LIB Industry cung cấp các giải pháp thử nghiệm chống nước chuyên nghiệp dựa trên các tiêu chuẩn quốc tế bao gồm IEC 60529 và ISO 20653. Với hỗ trợ kỹ thuật giàu kinh nghiệm, thiết kế thiết bị tùy chỉnh và dịch vụ sau bán hàng đầy đủ, LIB giúp khách hàng xây dựng các sản phẩm đáng tin cậy hơn và đẩy nhanh thử nghiệm độ tin cậy môi trường.
Liên hệ LIB Industry ngay hôm nay để nhận thông số kỹ thuật, khuyến nghị sản phẩm và các giải pháp thử nghiệm chống nước tùy chỉnh cho ứng dụng của bạn.
