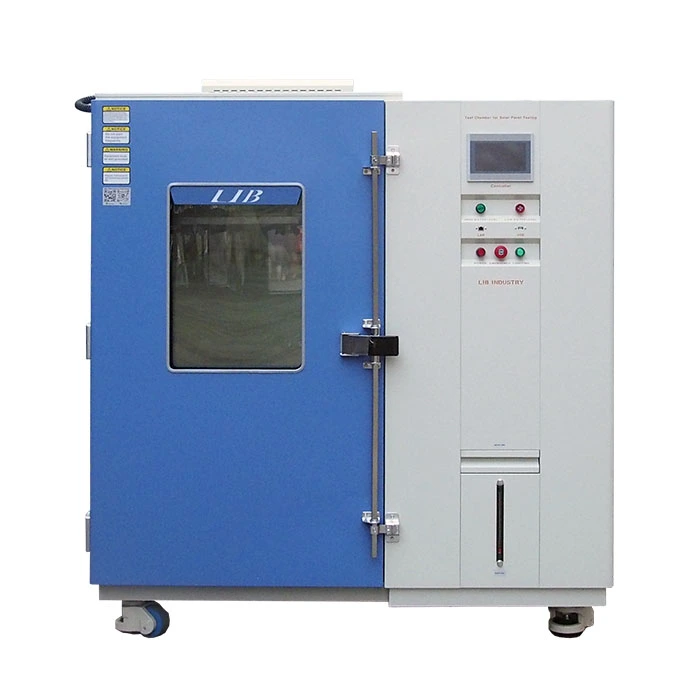

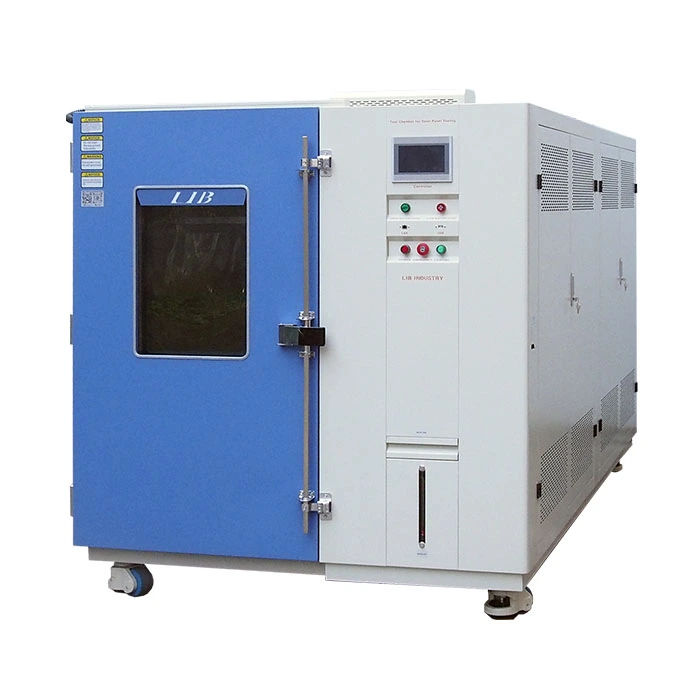

Buồng khí hậu PV, một loại buồng nhiệt độ và độ ẩm, chủ yếu được sử dụng để thử nghiệm mô phỏng nhiệt độ và độ ẩm cho các sản phẩm quang điện (PV) nhằm đánh giá hiệu suất và độ tin cậy của chúng trong các điều kiện nhiệt độ và độ ẩm khác nhau với dải nhiệt độ -60℃ ～ +100 ℃ và dải độ ẩm 20% ~ 98% RH.
Mẫu: DHPV-04,PV-04
Tiêu chuẩn: ,IEC 62804,IEC 61215,IEC 61646,IEC 62108,UL 1703,JIS C-8990,C-8991,C-8917,C-8938

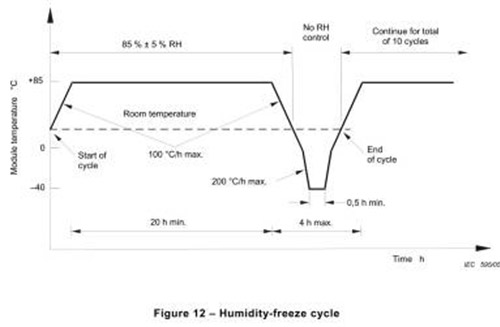

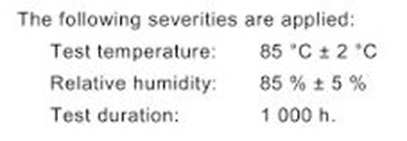

1. Là nhà sản xuất chuyên nghiệpnhà sản xuất buồng môi trườngbuồng thử nghiệm mô-đun PV của chúng tôi mô phỏng cao các môi trường nhiệt độ và độ ẩm khác nhau mà sản phẩm quang điện có thể gặp phải trong quá trình sử dụng thực tế, chẳng hạn như điều kiện khí hậu ở các vùng khác nhau, thay đổi nhiệt độ và độ ẩm trong các mùa khác nhau, v.v. Có thể thử nghiệm theo tiêu chuẩn cho các điểm đặc biệt như nhiệt độ 85℃ và độ ẩm 85%.
2. Hiệu suất thử nghiệm cao, có thể thử nghiệm đồng thời nhiều sản phẩm PV hoặc cùng một sản phẩm có thể được thử nghiệm trong nhiều điều kiện nhiệt độ và độ ẩm khác nhau. Và tốc độ tăng và giảm nhiệt của buồng khí hậu PV nhanh hơn.
3. Giá đỡ mẫu có thể điều chỉnh, chiều cao của giá đỡ mẫu có thể được điều chỉnh để cải thiện khả năng áp dụng cho các kích thước mô-đun quang điện khác nhau. Góc đặt mô-đun quang điện cũng có thể được điều chỉnh.
4. Yếu tố môi trường tùy chỉnh. Ngoài nhiệt độ và độ ẩm, bạn cũng có thể tùy chỉnh các yếu tố môi trường khác như ánh sáng, mưa, tốc độ gió, phun muối, v.v., các yếu tố môi trường này có thể được điều khiển riêng lẻ hoặc kết hợp.
Mẫu |
PV-04 |
||
Kích thước bên trong (mm) |
1300*700*1350 |
||
Kích thước tổng thể (mm) |
1900*1100*1750 |
||
Thể tích nội thất |
1220L |
||
Thông số |
Phạm vi nhiệt độ |
-60℃ ～ +100 ℃ |
|
Dao động nhiệt độ |
± 0.5 ℃ |
||
Độ lệch nhiệt độ |
± 2.0 ℃ |
||
Phạm vi độ ẩm |
20% ~ 98% RH |
||
Độ lệch độ ẩm |
± 2.5% RH |
||
Tốc độ thay đổi nhiệt độ |
1 ~ 3.4℃ / Phút |
||
Kích thước tấm pin |
1M*2M |
||
Sức chứa tấm pin |
4 / 6 / 8 / 10 / 12 Tấm |
||
Bộ điều khiển |
Màn hình cảm ứng LCD màu có thể lập trình |
||
Kết nối Ethernet, PC Link, USB | |||
Độ ẩm |
Hệ thống cấp nước |
Cấp nước tự động |
|
Hệ thống cấp nước |
Hệ thống lọc nước |
||
Máy tạo ẩm |
Bộ tạo ẩm bốc hơi bề mặt thép không gỉ cách ly bên ngoài |
||
Hút ẩm |
Thiết bị bay hơi |
||
Cảm biến |
Cảm biến nhiệt độ |
PTR Platinum Resistance PT100Ω/MV A-class, độ chính xác 0.001℃ |
|
Cảm biến độ ẩm |
Cảm biến bầu khô ướt |
||
Bể nước tích hợp (mm) |
270*300*450 |
||
Kích thước cửa sổ quan sát (mm) |
330*370 |
||
Lưu thông không khí |
Quạt ly tâm |
||
Thiết bị an toàn |
Bảo vệ chống cháy khô cho máy tạo ẩm; Bảo vệ quá nhiệt; Bảo vệ quá dòng; Bảo vệ áp suất cao cho môi chất lạnh; Bảo vệ thiếu nước; Bảo vệ rò rỉ đất |
||

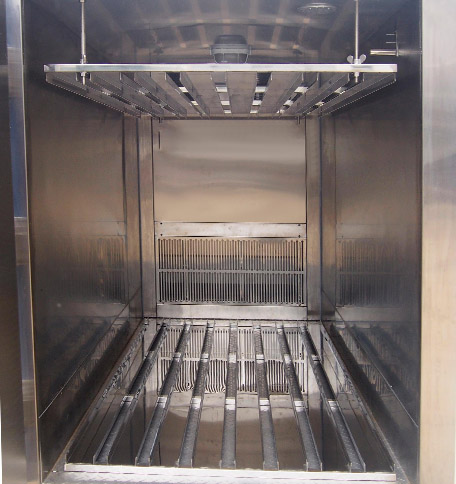

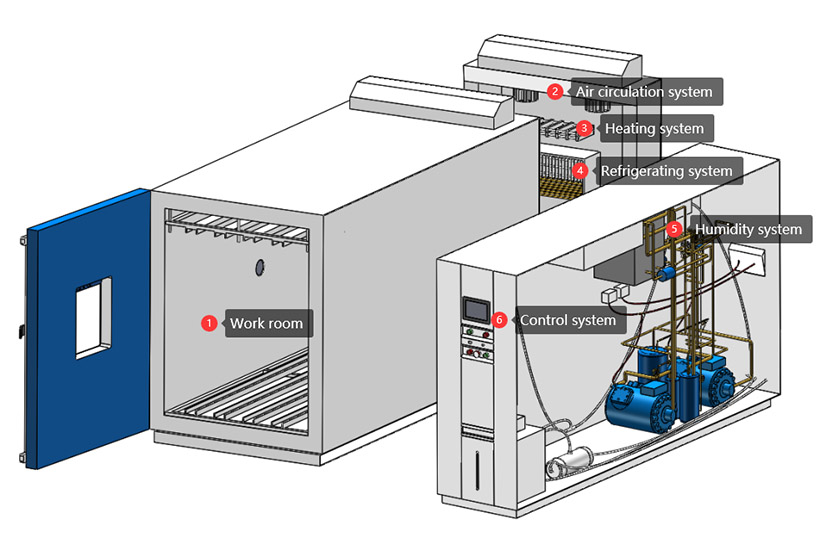

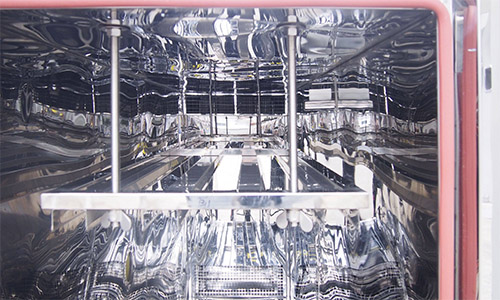

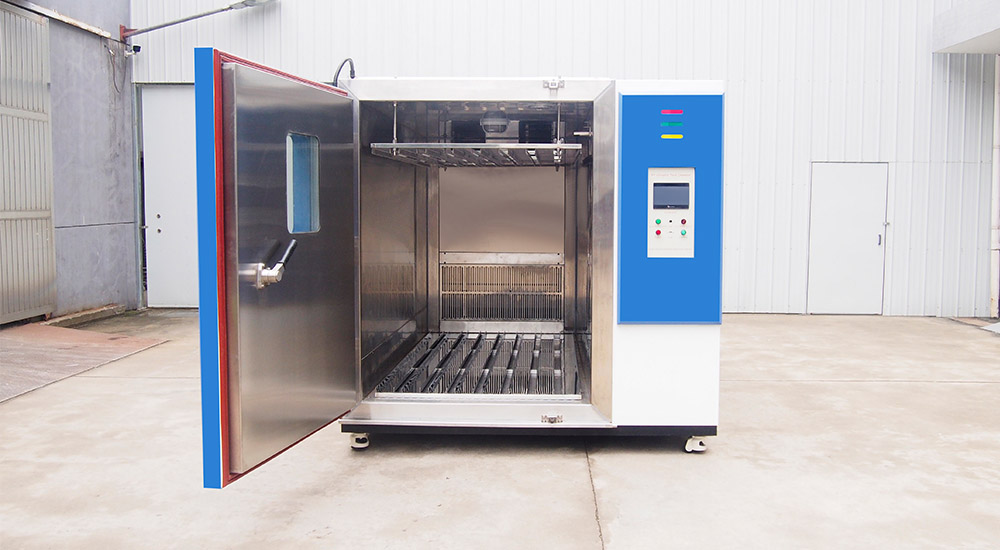

Phòng làm việc thường được thiết kế dạng hình hộp chữ nhật để thuận tiện cho việc đặt các tấm quang điện. Tấm PV được đặt thẳng đứng, có thể điều chỉnh góc theo chiều dọc. Có các giá đỡ mẫu ở phía trên phòng làm việc để giữ cố định các tấm PV.

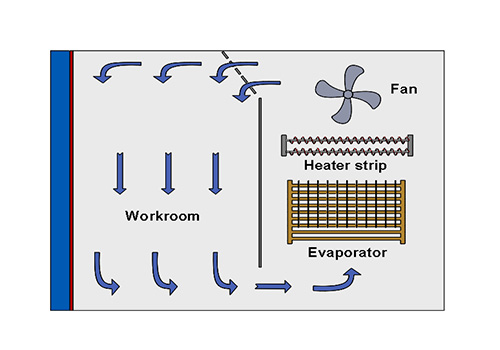

Hệ thống lưu thông không khí bao gồm các quạt ly tâm và là thành phần cốt lõi của hệ thống lưu thông không khí. Vì phòng làm việc của buồng thử nghiệm PV lớn hơn, cần có lưu thông không khí để đảm bảo phân bố nhiệt độ đồng đều.

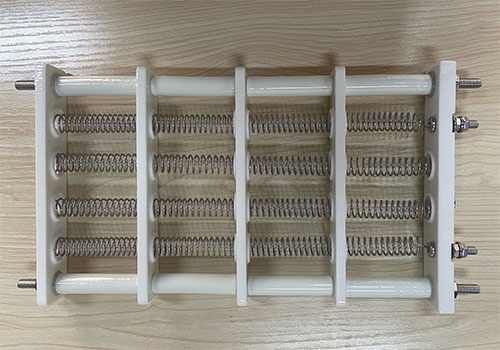

Hệ thống gia nhiệt chủ yếu được tạo thành từ các dây điện trở công suất cao. Các dây điện trở này có hiệu suất và độ ổn định cao với tốc độ 1-3,4℃/phút, và các phần tử gia nhiệt được phân bố ở mặt sau của buồng khí hậu PV.

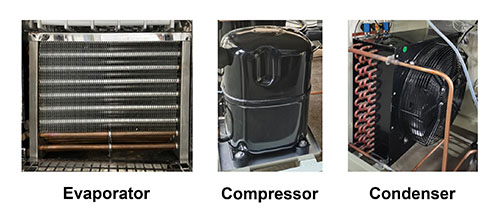

Hệ thống làm lạnh bao gồm máy nén, bình ngưng, phần tử tiết lưu và thiết bị bay hơi, 4 thành phần này tạo thành một chu trình làm lạnh.
.jpg "PV_Climate_Chamber14_(2).jpg")

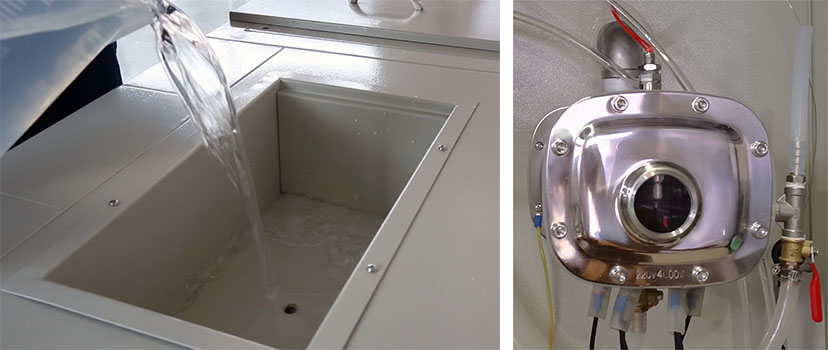

Hệ thống độ ẩm áp dụng phương pháp làm ẩm bằng hơi nước. Hơi nước áp suất thấp được phun trực tiếp vào không gian thử nghiệm, phạm vi độ ẩm từ 20%RH đến 98%RH.

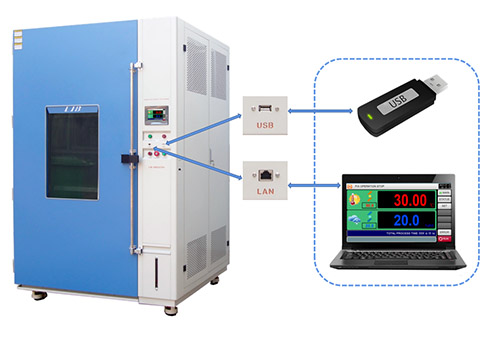

Bộ điều khiển màn hình cảm ứng màu có thể lập trình PID, kết nối mạng máy tính. Thời gian thử nghiệm nhiệt độ và độ ẩm, số chu kỳ, v.v. có thể được lập trình trên bộ điều khiển, dữ liệu có thể được tải xuống.
