IEC 61215 là một trong những tiêu chuẩn quốc tế được công nhận rộng rãi nhất về trình độ thiết kế và phê duyệt loại mô-đun quang điện silicon tinh thể (PV). Thay vì tập trung vào một chỉ số hiệu suất duy nhất, Tiêu Chuẩn Đánh Giá liệu mô-đun PV có thể duy trì an toàn điện, công suất đầu ra và tính toàn vẹn cấu trúc sau khi tiếp xúc lâu dài với các ứng suất môi trường và vận hành hay không.

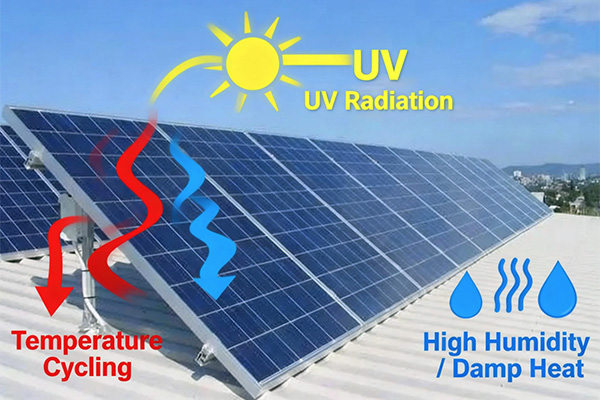

Lỗi trường của mô-đun PV hiếm khi xảy ra từ một sự kiện cực đoan. Thay vào đó, chúng thường được gây ra bởi sự lão hóa môi trường tích lũy, chẳng hạn như biến động nhiệt độ lặp đi lặp lại, tiếp xúc với độ ẩm lâu dài và bức xạ tia cực tím (UV). Vì lý do này, các thử nghiệm về môi trường và khí hậu tạo thành xương sống của tiêu chuẩn IEC 61215.
Bài viết này giải thích cấu trúc của IEC 61215, nêu bật các bài kiểm tra độ tin cậy môi trường quan trọng nhất và cho thấy cách thứcCông nghiệp LIBHỗ trợ các thử nghiệm này thông qua các buồng kiểm tra độ ẩm nhiệt độ, buồng kiểm tra môi trường PV với tốc độ dốc nhiệt độ nhanh và buồng kiểm tra UV-Đồng thời cung cấp các giải pháp phòng thí nghiệm hoàn chỉnh theo tiêu chuẩn IEC 61215.
IEC 61215 tổ chức trình độ mô-đun PV thành một số loại thử nghiệm chính, mỗi loại nhắm mục tiêu một cơ chế thất bại khác nhau:
Kiểm tra hiệu suất và an toàn điện
Xác minh Sản lượng điện, cách điện và an toàn điện trong các điều kiện xác định.
Kiểm tra căng thẳng cơ học
Đánh giá khả năng chống gió, tuyết và tải trọng tác động.
Thử nghiệm lão hóa môi trường
Mô phỏng tiếp xúc lâu dài với nhiệt độ, độ ẩm và bức xạ UV.
Kiểm tra đông lạnh độ ẩm và nhiệt độ ẩm
Đánh giá nhanh sự xuống cấp liên quan đến độ ẩm và sự mệt mỏi của vật liệu.
Kiểm tra đặc biệt và tham khảo
Bao gồm Diode bỏ qua, độ bền điểm nóng và đánh giá liên quan đến PID.
Trong số các loại này, các thử nghiệm lão hóa môi trường là tốn nhiều thời gian và nhạy cảm nhất, và chúng phụ thuộc rất nhiều vào mô phỏng khí hậu và bức xạ chính xác.
Các thử nghiệm lão hóa môi trường được thiết kế để tái tạo nhiều năm tiếp xúc ngoài trời trong khung thời gian phòng thí nghiệm có kiểm soát. Chúng trực tiếp giải quyết các cơ chế suy thoái phổ biến nhất được quan sát thấy trong các mô-đun PV, bao gồm mỏi khớp hàn, lão hóa đóng gói, xâm nhập độ ẩm, ăn mòn và sự cố vật liệu do tia cực tím gây ra.
Bởi vì các thử nghiệm này áp dụng căng thẳng liên tục hoặc theo chu kỳ trong hàng trăm hoặc hàng ngàn giờ, độ ổn định, tính đồng nhất và độ tin cậy lâu dài của thiết bị kiểm tra là rất quan trọng để đạt được kết quả hợp lệ và lặp lại.
Thử nghiệm đạp xe Nhiệt Đánh giá khả năng chịu được sự thay đổi nhiệt độ lặp đi lặp lại của mô-đun PV do sự thay đổi hàng ngày và theo mùa.
Điều kiện thử nghiệm điển hình
Phạm vi nhiệt độ từ-40 °c đến 85 °c,Lặp lại cho tối đa200 chu kỳ.
Cơ chế thất bại được đánh giá
Nứt khớp Hàn, mỏi kết nối, vết nứt nhỏ tế bào và không khớp giãn nở vật liệu.
Phòng thử nghiệm môi trường LIB Industry Solution-PV
Cung cấp ngành công nghiệp LIBBuồng thử nghiệm môi trường PVĐược thiết kế đặc biệt cho các mô-đun quang điện Định dạng lớn và các chương trình đạp xe nhiệt trong thời gian dài theo yêu cầu của IEC 61215.
Những ưu điểm chính bao gồm:
Tốc độ thay đổi nhiệt độ nhanh lên đến3.4 °c/PHÚT, Cho phép hoàn thành hiệu quả các thử nghiệm nhiệt 200 chu kỳ mà không ảnh hưởng đến độ chính xác của điều khiển
-60 ℃ ~ + 100 ℃Bao phủ phạm vi nhiệt độ rộngIEC 61215Yêu cầu với hiệu suất ổn định ở nhiệt độ cực thấp và cao
Độ đồng đều nhiệt độ cao trên các mô-đun PV lớn, giảm thiểu độ lệch từ mép đến trung tâm trong quá trình đạp xe nhanh
Kiểm tra mô-đun PV kích thước đầy đủ, cho phép kiểm tra toàn bộ bảng điều khiển như một đơn vị duy nhất để mô phỏng ứng suất thực tế
Dung lượng mẫu có thể tùy chỉnh, Hỗ trợ nhiều mô-đun PV cho mỗi thử nghiệm
Giá đỡ mẫu có thể điều chỉnh, phù hợp với kích thước và độ dày mô-đun khác nhau để đáp ứng các yêu cầu sản xuất hoặc phòng thí nghiệm khác nhau
Các tính năng này đảm bảo mô phỏng ứng suất nhiệt đáng tin cậy đồng thời giảm tổng thời gian thử nghiệm và cải thiện thông lượng phòng thí nghiệm.
Những thử nghiệm này đánh giá khả năng chịu được sự lão hóa liên quan đến độ ẩm và căng thẳng đóng băng do ngưng tụ lặp đi lặp lại, đóng băng và làm tan băng.
Điều kiện thử nghiệm điển hình
Nhiệt ẩm:85 °c ° C / 85 % RHDành cho1000 giờ
Đóng băng Độ ẩm: tiếp xúc với độ ẩm cao, sau đó làm mát nhanh đến nhiệt độ dưới 0, lặp lại trong nhiều chu kỳ
Cơ chế thất bại được đánh giá
Thủy phân đóng gói, ăn mòn các bộ phận dẫn điện, suy thoái cách điện, phân tách, hỏng niêm phong và ứng suất cơ học do giãn nở/co lại
Phòng kiểm tra độ ẩm nhiệt độ dung dịch công nghiệp LIB
Cung cấp ngành công nghiệp LIBBuồng kiểm tra độ ẩm nhiệt độCó khả năng thực hiện cả thử nghiệm đông lạnh nhiệt độ ẩm và độ ẩm cho các mô-đun quang điện kích thước đầy đủ, đảm bảo đánh giá độ ẩm và ứng suất nhiệt toàn diện.
Những ưu điểm chính bao gồm:
Điều khiển chính xác tại85 °c ° C / 85 % RHĐể kiểm tra nhiệt độ ẩm, với độ ẩm tối thiểu trong quá trình hoạt động trong thời gian dài
Hiệu suất nhiệt độ thấp ổn định cho chu kỳ đóng băng độ ẩm, đảm bảo mô phỏng đông lạnh chính xác và lặp lại
Nhiệt độ đồng đều± 0.5 ° CVà độ ẩm± 2.5 RH % RH, Đảm bảo tiếp xúc ổn định trên các bề mặt mô-đun PV lớn
Nội thất buồng SUS304 bền, chống ăn mòn, thích hợp để kiểm tra độ ẩm cao kéo dài
Chuyển tiếp mượt mà giữa các pha nhiệt độ, giảm thiểu quá mức và đảm bảo đạp xe đáng tin cậy
Dung lượng mẫu có thể tùy chỉnh, Hỗ trợ nhiều mô-đun cho mỗi thử nghiệm
Các buồng độ ẩm nhiệt độ này cung cấp một giải pháp linh hoạt và đáng tin cậy để thực hiện cả hai thử nghiệm một cách hiệu quả, chính xác và ở quy mô mô-đun đầy đủ, sao chép các ứng suất môi trường trong thế giới thực.
Điều hòa UV làm lộ các mô-đun PV để kiểm soát bức xạ cực tím trước các thử nghiệm môi trường khác.
Mục tiêu
Để đánh giá sự lão hóa do tia cực tím của các vật liệu đóng gói, vật liệu tấm nền và lớp phủ bề mặt.
Tại Sao Nó quan trọng
Sự xuống cấp của tia UV thường làm tăng tốc độ ẩm và cơ chế lão hóa nhiệt tiếp theo, ảnh hưởng đến kết quả thử nghiệm tổng thể.
Phòng thử nghiệm điều hòa UV giải pháp công nghiệp LIB
Công nghiệp LIBBuồng thử nghiệm điều hòa UVĐược thiết kế để cung cấp khả năng tiếp xúc với tia cực tím có kiểm soát và đồng đều cho điều hòa trước mô-đun PV.
Ưu điểm chính-Buồng thử nghiệm điều hòa UV cho tấm pin mặt trời
Phổ UV liên quan đến năng lượng mặt trời với cấu hình đèn được nâng cấp
Dòng UVP mới nhất sử dụngAll-uvaĐèn huỳnh quang với tỷ lệ nhỏ, được kiểm soátUVB, Đáp ứng chính xác các yêu cầu điều hòa trước IEC 61215 đồng thời cung cấp độ chiếu xạ đồng đều hơn trên toàn bộ bề mặt mô-đun PV.
Kiểm soát liều UV ổn định và dựa trên năng lượng
Mục tiêu năng lượng tích lũy trong280-320 nm và 320-400 nm nmBăng đảm bảo căng thẳng vật liệu nhất quán và kết quả lão hóa lặp lại trên nhiều lô thử nghiệm.
Điều chỉnh nhiệt độ tấm màu đen và nhiệt độc lập (bpt)
Nhiệt độ không khí buồng(Môi trường xung quanh đến 90 ° C ± 2 ° C)VàBpt (35-80 ° C)Được điều khiển độc lập, loại bỏ khớp nối nhiệt và đảm bảo các cơ chế lão hóa điều khiển tia UV tinh khiết được áp dụng chính xác.
Tương thích mô-đun PV kích thước đầy đủ
Giá đỡ mẫu dọc chứa các tấm pin mặt trời lớn, cho phép kiểm tra đồng thời nhiều mô-đun với hình học phơi sáng ổn định và không có bóng mờ.
Tối ưu hóa cho chuỗi thử nghiệm IEC 61215
Được thiết kế như một giai đoạn điều hòa UV trước khi Nhiệt ẩm, đạp xe nhiệt hoặc thử nghiệm khí hậu kết hợp, cho phép tích hợp liền mạch vào quy trình hoàn chỉnh về mặt quang điện.
Hoạt động lâu dài, đáng tin cậy
Đầu ra bức xạ ổn định, phân bố bức xạ đồng đều và cấu trúc buồng bền đảm bảo hiệu suất ổn định trong thời gian thử nghiệm kéo dài, hỗ trợ kết quả điều hòa trước chính xác và lặp lại.
Bằng cách cung cấp điều hòa nhiệt độ UV ổn định, các hệ thống này giúp đảm bảo kết quả kiểm tra môi trường hạ lưu chính xác và lặp lại.
Ngoài các Phòng thử nghiệm môi trường riêng lẻ, LIB Industry Hỗ trợ thiết kế và phân phối các phòng thí nghiệm thử nghiệm IEC 61215 hoàn chỉnh, phù hợp với kích thước mô-đun cụ thể, yêu cầu Thông lượng và chiến lược chứng nhận.
Ngoài các thử nghiệm lão hóa môi trường, IEC 61215 bao gồm một số xác minh điện, nhiệt và chức năng. Những thử nghiệm này rất cần thiết cho trình độ tổng thể nhưng thường là ngắn hạn hoặc dựa trên sự kiện và dựa vào hệ thống kiểm tra điện hoặc cơ khí chuyên dụng thay vì thiết bị mô phỏng khí hậu.
Kiểm tra độ bền điểm nóng
Đánh giá khả năng chống quá nhiệt cục bộ do che bóng một phần hoặc không phù hợp với tế bào.
Kiểm tra nhiệt điốt vòng qua
Xác minh độ ổn định nhiệt của điốt bypass trong điều kiện thiên vị ngược.
Kiểm tra rò rỉ cách điện, điện môi và ướt
Đảm bảo an toàn điện và tính toàn vẹn cách điện, đặc biệt là trong điều kiện ẩm ướt.
Thử nghiệm suy thoái tiềm năng (PID) (tham chiếu)
Thường được thực hiện theo tiêu chuẩn IEC TS 62804-1 để đánh giá nguy cơ mất điện dưới áp suất cao.
Các thử nghiệm này thường bổ sung cho các đánh giá lão hóa môi trường và được tiến hành trước và sau khi thử nghiệm khí hậu để xác nhận tuân thủ các tiêu Chí chấp nhận IEC.
Trình tự kiểm tra môi trường tiêu chuẩn IEC 61215 thường bao gồm:
Đo hiệu suất điện cơ bản
Điều hòa UV
Tiếp xúc với nhiệt ẩm
Xe đạp nhiệt và/hoặc kiểm tra độ ẩm đóng băng
Kiểm tra và đo lường trung gian
Xác minh an toàn và điện cuối cùng
Kiểm tra môi trường không phải là quy trình riêng biệt; hiệu ứng kết hợp của chúng cung cấp cái nhìn toàn diện về độ tin cậy của mô-đun dài hạn.
Mặc dù các buồng thử nghiệm riêng lẻ giải quyết các yêu cầu cụ thể của IEC 61215, việc tuân thủ đầy đủ thường đòi hỏi phương pháp tiếp cận phòng thí nghiệm cấp hệ thống.
LIB Industry hỗ trợ khách hàng ở nhiều cấp độ:
Buồng kiểm tra độ ẩm nhiệt độ độc lập
Buồng thử nghiệm môi trường PV với khả năng nối nhiệt độ nhanh
Buồng thử nghiệm UV để điều hòa trước và lão hóa
Lập kế hoạch tùy chỉnh và tích hợp các phòng thí nghiệm thử nghiệm IEC 61215 hoàn chỉnh
Tính linh hoạt này cho phép các nhà sản xuất, phòng thí nghiệm và tổ chức nghiên cứu mở rộng quy mô từ thử nghiệm môi trường mục tiêu đến khả năng đủ điều kiện.
Với các buồng thử nghiệm môi trường chuyên dụng và khả năng cung cấp các giải pháp phòng thí nghiệm IEC 61215 hoàn chỉnh, LIB Industry giúp các nhà sản xuất PV biến các tiêu chuẩn quốc tế thành các quy trình thử nghiệm đáng tin cậy-và niềm tin sản phẩm lâu dài.
Liên hệ với LIB IndustryInquiry@libtestchamber.comĐể thảo luận về các giải pháp kiểm tra môi trường IEC 61215 tùy chỉnh cho các mô-đun PV của bạn.
