Xe điện dự kiến sẽ xử lý nhiều hơn điều kiện phòng thí nghiệm khô. Chúng đi qua mưa lớn, nước sâu bên đường, hệ thống rửa tự động, bùn, bùn và thay đổi nhiệt độ hàng ngày. Đối với bộ Pin, điều đó có nghĩa là một điều: Vỏ bọc phải giữ nước ra ngay cả khi niêm phong, khớp nối, van và các đầu vào cáp bị đẩy mạnh. Đó là lý do tại sao thử nghiệm Chống Nước Pin EV đã chuyển từ một kiểm tra đẹp sang một phần cốt lõi của kiểm tra độ tin cậy Pin ô tô.
Đối với các nhà sản xuất, mục tiêu không chỉ là vượt qua bài kiểm tra trong phòng thí nghiệm. Mục tiêu là giảm các lỗi tại hiện trường, giảm Rủi Ro bảo hành và bảo vệ an toàn pin thông qua kiểm tra Chống Nước Bộ pin có thể lặp lại.
Bộ Pin nằm thấp trong cấu trúc xe, gần khu vực bắn tung tóe và phun nước trên đường. Một rò rỉ nhỏ không phải lúc nào cũng xuất hiện ngay lập tức. Trong nhiều trường hợp, hơi ẩm đi vào chậm, giữ lại và bắt đầu làm hỏng thanh cái, đầu nối, lớp phủ, cảm biến hoặc cách nhiệt theo thời gian. Đó là lý do tại sao thử nghiệm xâm nhập nước của pin phải vượt quá kiểm tra phun đơn giản. Nó cần tái tạo các loại thay đổi áp suất, nhiệt và góc xảy ra trong thế giới thực.
Sự xâm nhập của nước trong bộ pin EV hiếm khi bắt đầu như một sự kiện kịch tính. Thường xuyên hơn, nó bắt đầu từ một giao diện yếu, một con dấu bị hư hỏng, một miếng đệm lão hóa, hoặc một khu vực kết nối trông tốt trong quá trình lắp ráp. Đây là lý do tại sao Rủi Ro rò rỉ phải được thảo luận trong sử dụng xe thật, không chỉ trong bản vẽ thiết kế.
Bộ Pin phải đối mặt với tải nước khác nhau tùy thuộc vào trường hợp sử dụng. Mưa trên đường cao tốc phun tốt qua mặt dưới. Đường ngập nước thêm nước đọng và áp lực từ chuyển động của bánh xe. Hệ thống rửa tự động chạm vào vỏ bọc bằng máy bay phản lực nóng, áp suất cao từ các hướng thay đổi.
| Kịch bản phơi sáng | Căng thẳng điển hình trên bao bì | Mối quan tâm Kiểm tra chính |
|---|---|---|
| Mưa lớn ở tốc độ | Phun bắn liên tục và phun bánh xe | Niêm phong yếu ở đường nối và lối ra cáp |
| Đoạn đường ngập nước | Chênh lệch áp suất và gộp tạm thời | Di chuyển nước vào các khoảng trống ẩn |
| Rửa xe cao áp | Máy bay phản lực nóng, mạnh mẽ từ Cự ly gần | Nâng niêm phong, rò rỉ đầu nối, hư hỏng bề mặt |
Khi nước vào bên trong, đường dẫn hư hỏng có thể nhanh hoặc chậm. Chất lỏng có thể đến các khu vực điện áp cao và gây mất cách điện hoặc nguy cơ ngắn mạch. Trong các trường hợp khác, Dấu hiệu Đầu tiên là ăn mòn trên các bộ phận kim loại, số đọc cảm biến không ổn định hoặc giảm độ tin cậy của đầu nối sau các chu kỳ khô ướt lặp lại. Nước cũng có thể ảnh hưởng đến chất kết dính, các bộ phận thông hơi và vật liệu giao diện nhiệt.
Vì lý do này, công việc kiểm tra niêm phong bao vây Pin EV gắn chặt với độ an toàn, tuổi thọ và độ tin cậy của bao bì. Một gói sống sót sau một sự kiện giật gân không nhất thiết phải ổn định sau nhiều tháng tiếp xúc với đường khắc nghiệt.
Nhiều kỹ sư Sử dụng thuật ngữ ipx9k như tốc ký để xác minh phun nước nóng khó khăn nhất được sử dụng trong công việc niêm phong liên quan đến xe. Đối với các đội pin, giá trị nằm ở những gì thử nghiệm buộc vỏ phải chịu đựng.
Cả haiISO 20653 ipx9kVàIEC 60529 ipx9kTham khảo cùng một loại thử nghiệm, liên quan đến bình xịt nước áp suất cao, nhiệt độ cao để kiểm tra khả năng chống thấm nước của vỏ bọc, chẳng hạn như trong bộ Pin ô tô.
ISO 20653 là một tiêu chuẩn được thiết kế dành riêng cho phương tiện giao thông đường bộ và các bộ phận điện của chúng, và nó phác thảo các thử nghiệm để xác định mức độ bảo vệ một vỏ bọc chống lại sự xâm nhập của nước khi chịu áp suất cao, máy bay phản lực nhiệt độ cao.
Áp lực nước:8000-10000 kPa, mô phỏng điều kiện áp suất cao mà các phương tiện trải nghiệm từ hệ thống phun nước trên đường, mưa lớn hoặc rửa áp lực.
Nhiệt độ:Lên đến 88 ° C, mô phỏng các điều kiện nhiệt độ khắc nghiệt mà bộ Pin ô tô có thể phải đối mặt khi chịu nước áp lực cao ở vùng khí hậu nóng.
Góc phun:0 °, 30 °, 60 °, 90 ° để đảm bảo khả năng bịt kín của bao vây từ các hướng khác nhau.
Khoảng cách:10-15 cm, đảm bảo áp suất được áp dụng mạnh mẽ để mô phỏng các điều kiện rửa trong thế giới thực.
Thời lượng:30 giây mỗi góc đảm bảo độ che phủ toàn diện.
Tiêu chuẩn nghiêm ngặt này đảm bảo rằng các thành phần điện và kết cấu của xe, bao gồm cả bộ pin, vẫn được bảo vệ khỏi sự xâm nhập khi tiếp xúc với tia nước khắc nghiệt trong điều kiện áp suất cao, chẳng hạn như những người gặp phải trong quá trình rửa xe hoặc mưa lớn.
IEC 60529 là một tiêu chuẩn rộng hơn để bảo vệ bao vây trong các ngành công nghiệp, bao gồm ô tô, điện tử và thiết bị công nghiệp. Điều kiện thử nghiệm ipx9k của nó tương tự như ISO 20653:
Nước áp suất cao (8000-10000 kPa)
Phun nhiệt độ cao (lên đến 88 ° C)
Bao phủ phun đa góc
Phơi sáng tầm gần trong 30 giây mỗi góc
Tiêu chuẩn ISO 20653 được thiết kế dành riêng cho phương tiện giao thông đường bộ. Trong các điều kiện thử nghiệm nghiêm ngặt của ISO 20653 ipx9k, mọi chi tiết đều có khả năng trở thành đường dẫn rò rỉ,
Hai tài liệu tham khảo thường được thảo luận cùng nhau, nhưng bối cảnh sử dụng của chúng hơi khác nhau. ISO 20653 gắn chặt với thiết bị điện trên xe đường bộ, vì vậy nó nói trực tiếp hơn với các ứng dụng ô tô. IEC 60529 rộng hơn và là ngôn ngữ cơ bản để bảo vệ bao vây trong các ngành công nghiệp. Trong công việc kỹ thuật hàng ngày, cả hai đều được sử dụng để định hình kế hoạch thử nghiệm, thông số kỹ thuật của nhà cung cấp và tiêu Chí chấp nhận.
Sự chồng chéo là điều quan trọng nhất đối với các kỹ sư pin: nước nóng, lực phản lực mạnh, nhiều góc phun và việc vượt qua/không tập trung vào việc xâm nhập nước có hại. Điều đó làm choBuồng thử nghiệm phun nước ipx9kRất phù hợp khi mục đích là kiểm tra độ tin cậy của Pin ô tô chứ không phải là yêu cầu chống nước cơ bản.
Chống thấm pin không phải là một tính năng thiết kế duy nhất; nó là kết quả của hình học bao vây, nén kín, chiến lược buộc chặt, thiết kế lỗ thông hơi, lão hóa vật liệu và kiểm soát sản xuất. Thử nghiệm ipx9k mang đến cho các kỹ sư một cách thực tế để thử thách toàn bộ hệ thống.
Thích hợpBuồng thử nghiệm phun nước ipx9kTái tạo điều kiện rửa trôi nghiêm trọng hơn là lượng mưa đơn giản. LIBThiết bị kiểm tra ipx9kBao gồm:
Áp lực nước: 8000-10000 kPa
Nhiệt độ phun có thể điều chỉnh lên đến 88 ° C
Bốn góc phun: 0 °, 30 °, 60 °, 90 °
Tốc độ dòng chảy: 14-16 L/phút
Khoảng cách phun gần
Các thông số này tấn công vỏ từ các góc có thể làm lộ hình học niêm phong yếu.
Con dấu có thể thay đổi trong quá trình lắp ráp. Mô-men xoắn có thể thay đổi. Độ phẳng bề mặt có thể thay đổi sau khi hàn hoặc gia công. Lỗ thông hơi hoạt động tốt trên giấy có thể trở thành điểm yếu trong điều kiện nước, áp suất và nhiệt độ thực.
Đó là lý do tại sao kiểm tra độ thấm nước của pin nên được thực hiện trên các bộ phận thực tế, không chỉ phiếu giảm giá hoặc các bộ phận đơn lẻ. Kiểm tra cấp độ gói hoàn chỉnh giúp hiểu rõ hơn về hành vi rò rỉ thực sự.
Máy bay phản lực áp suất cao tạo ra tác động cục bộ, sốc nhiệt và lực định hướng. Sự kết hợp này giúp tiết lộ những khiếm khuyết mà các bài kiểm tra cấp thấp hơn có thể bỏ lỡ. Đối với các bộ pin có hình dạng phức tạp, nước có thể bật lại, thu thập gần bu lông hoặc xuyên qua các chuyển tiếp đường may hẹp.
Vòng đệm Chu vi lớn thu hút sự chú ý nhất, nhưng các giao diện nhỏ hơn thường rất quan trọng: bao gồm các khớp nối, nắp kiểm tra, đường nối hàn, mặt bích bắt vít và xuyên thủng khung. Bộ nén, hoàn thiện bề mặt, ngăn xếp dung sai và giãn nở nhiệt có thể thay đổi hiệu suất bịt kín theo thời gian.
Hệ thống đầu nối và đầu vào cáp là các đường dẫn rò rỉ phổ biến do vật liệu và hình dạng phức tạp. Van thông hơi cần cân bằng áp suất trong khi hạn chế nước vào. Khu vực tập trung bao gồm:
Khu vực kết nối điện áp cao
Đầu nối tín hiệu điện áp thấp
Khu vực lắp van thông hơi
Tuyến cáp hoặc điểm đi qua
Tính năng thoát nước và nắp truy cập dịch vụ
Tấm làm mát và kênh làm mát thêm một lớp Rủi Ro khác. Rò rỉ chất làm mát bên trong có thể tạo ra các chế độ Thất Bại tương tự. Chênh lệch áp suất trong quá trình thay đổi độ cao, làm nóng, làm mát và rửa nhanh có thể kéo vào con dấu.
Khi phòng thí nghiệm cần thử nghiệm chống nước bằng pin EV có thể lặp lại, buồng này quan trọng như tiêu chuẩn. Thiết bị tốt không chỉ là đạt mục tiêu áp suất và nhiệt độ. Đó là về việc kiểm soát chúng đủ tốt để kết quả có thể được tin cậy từ chu kỳ thử nghiệm này sang chu kỳ thử nghiệm khác.
 |  |

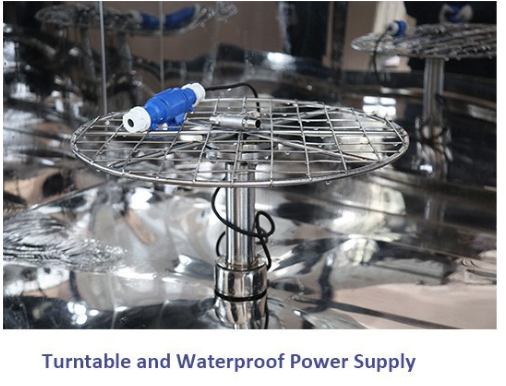

Phòng làm việc SUS 304 |  |
Buồng thử nghiệm phun nước áp suất và nhiệt độ cao nên thực hiện tốt ba công việc: tạo điều kiện phun ổn định, phơi mẫu vật ra khỏi các vị trí xác định và giúp quá trình dễ dàng lặp lại. Buồng thử nghiệm phun nước ipx9k của LIB được định vị cho chính xác loại công việc đó, với áp suất, nhiệt độ, lưu lượng được kiểm soát và các góc phun cố định.
Hệ số kiểm tra | Thiết lập buồng điển hình | Tại sao sản phẩm lại quan trọng trong thử nghiệm không thấm nước với bộ pin |
Áp lực nước | 8000-10000 kPa | Lộ con dấu yếu và đường dẫn xâm nhập cục bộ |
Nhiệt độ phun | Phạm vi môi trường xung quanh đến nước nóng cao | Tăng áp suất nhiệt cho vật liệu niêm phong |
Tốc độ dòng chảy | 14-16 L/phút | Giữ tác động phản lực ổn định và lặp lại được |
Góc phun | 0 °, 30 °, 60 °, 90 ° | Lộ các hình học bao vây khác nhau |
Khoảng cách phun gần | Lực đẩy tầm ngắn | Mô phỏng điều kiện rửa sạch khắc nghiệt |
Giá trị của buồng mô phỏng môi trường để kiểm tra pin nằm ở độ lặp lại. Một thử nghiệm trên đường có thể cho thấy rò rỉ tồn tại, nhưng khó tái tạo cùng nhiệt độ, lực, góc và thời gian hơn. Trong một buồng, các biến số này có thể được giữ chặt hơn nhiều.
Giúp đội ngũ kỹ thuật so sánh thiết kế, xác minh cải tiến quy trình và xác nhận hành động khắc phục. Nó cũng giúp giao tiếp với nhà cung cấp dễ dàng hơn vì điều kiện thử nghiệm được xác định, không đoán được.
Đối với công việc kiểm tra niêm phong Vỏ pin EV, một buồng chuyên dụng mang lại những lợi thế Thiết thực:
· Chu kỳ thử nghiệm lặp lại để phát triển và xác nhận
· Kiểm soát tiếp xúc với nước nóng để đánh giá Vật liệu con dấu
· So sánh rõ ràng hơn giữa các phiên bản thiết kế
· Nội địa hóa lỗi dễ dàng hơn sau khi thử nghiệm
· Hỗ trợ tốt hơn để kiểm tra độ tin cậy của ắc quy ô tô
Nói Tóm lại, buồng thử nghiệm phun nước ipx9k biến một "kiểm tra chống nước" mơ hồ thành một công cụ kỹ thuật hữu ích.
Nhà cung cấp hàng đầu:Buồng cho các ứng dụng ô tô, pin và điện tử, bao gồm kiểm tra nhiệt độ, độ ẩm, bụi và nước xâm nhập.
Giải pháp phù hợp:Các giải pháp buồng tùy chỉnh cho Kích thước mẫu, điều kiện phòng thí nghiệm và mục đích thử nghiệm.
Hỗ trợ toàn diện:Thiết kế, sản xuất, vận hành, giao hàng, lắp đặt, đào tạo và dịch vụ hậu mãi.Bảo hành 3 năm kèm theo dõi suốt đời.
Kiểm tra Chống Nước Pin EV không còn chỉ là một hộp để đánh dấu trước khi SOP. Nó bảo vệ an toàn pin, giảm Rủi Ro bảo hành và đảm bảo độ tin cậy lâu dài. Lỗi Thường Bắt đầu ở các chi tiết thông thường: vai đầu nối, ghế van thông hơi, đường nối bao vây hoặc đầu nối cáp. Thử nghiệm ipx9k cho thấy Những Rủi Ro này trong điều kiện áp suất cao, nhiệt độ cao thực tế.
Ipx9k có nghĩa là gì trong thử nghiệm Chống Nước Pin EV?
Chống phun nước tầm gần, áp suất cao, nhiệt độ cao.
Sự khác biệt giữa ISO 20653 và IEC 60529 là gì?
ISO 20653 tập trung vào Phương Tiện Giao Thông Đường Bộ; IEC 60529 rộng hơn để bảo vệ bao vây trong các ngành công nghiệp.
Tại sao buồng thử nghiệm phun nước ipx9k lại quan trọng?
Nó tạo ra các điều kiện khắc nghiệt, lặp lại cho thấy các vấn đề về thiết kế vỏ bọc và con dấu yếu.
Bộ phận nào thường hỏng Trước?
Con dấu, khớp nối bắt vít, đầu nối, van thông hơi, đầu vào cáp, nắp dịch vụ.
Một buồng có thể thay thế kiểm tra rò rỉ khác không?
Không, nó bổ sung cho việc rò rỉ không khí, mạch làm mát và kiểm tra độ bền cho một kế hoạch xác nhận niêm phong đầy đủ.
