Mục đích cơ bản của thử nghiệm nhiệt độ cao và thấp là phát hiện các điểm yếu tiềm ẩn trong thiết kế trước khi sản phẩm đến tay thị trường, dây chuyền lắp ráp xe hoặc tủ thiết bị ngoài hiện trường không người giám sát.
Khi một linh kiện hỏng hóc bên trong buồng nhiệt, giả định ngay lập tức thường là mẫu thử bị lỗi. Tuy nhiên, các kỹ sư độ tin cậy giàu kinh nghiệm biết rằng không phải mọi hỏng hóc đều giống nhau. Một phần đáng kể các hỏng hóc trong thử nghiệm nhiệt bắt nguồn từ các biến số bên ngoài: thiết lập thử nghiệm bị xâm phạm, luồng khí bị biến dạng, cảm biến trôi, hoặc độ ổn định của buồng kém.

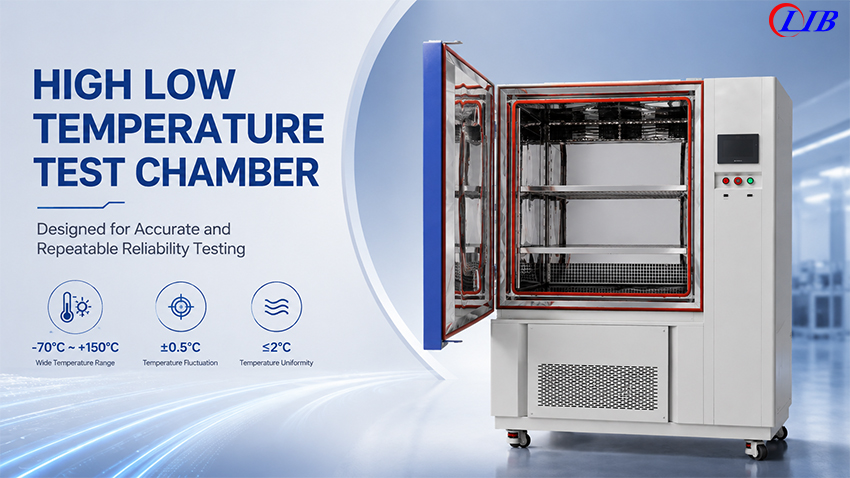

Đối với các nhà quản lý đảm bảo chất lượng và đội ngũ thu mua, một hỏng hóc thử nghiệm là vô ích trừ khi nó được chứng minh là thực tế, có thể lặp lại và có thể hành động cho mục đích R&D. Hướng dẫn này phân tích nguyên nhân gốc rễ của cả hỏng hóc sản phẩm thực sự và "báo động giả" do buồng tạo ra, đồng thời giải thích cách chọn buồng thử nghiệm nhiệt độ cao thấp cung cấp dữ liệu không bị nhiễu.
Khi một sản phẩm hỏng hóc một cách chính đáng trong quá trình thử nghiệm nhiệt độ cao, nhiệt độ thấp hoặc chu trình nhiệt, điều này thường do giới hạn vật lý vốn có của vật liệu. Các vật liệu khác nhau giãn nở, co lại và lão hóa với tốc độ khác nhau.
Nhiệt độ thấp | Nhiệt độ cao |
Giòn hóa vật liệu | Làm mềm và biến dạng polymer |
Mất độ kín/độ đàn hồi | Oxy hóa tăng tốc và trôi |
Mỏi chu kỳ liên tục (CTE)
→ Vi nứt & Mạch hở
Các cụm lắp ráp hiện đại—chẳng hạn như mô-đun điều khiển ô tô—tích hợp kim loại, nhựa, thủy tinh, chất kết dính, silicon và cao su. Mỗi vật liệu này có Hệ số giãn nở nhiệt (CTE) riêng biệt.
Khi được chu trình qua các dải nhiệt độ khắc nghiệt (ví dụ: -40°C đến +125°C), các mối hàn, chân kết nối và bề mặt tiếp xúc của keo đúc phải chịu các ứng suất kéo và nén luân phiên mạnh mẽ. Qua nhiều chục hoặc hàng trăm chu kỳ, các sự kiện ứng suất vi mô này lên đến đỉnh điểm là bong tách bề mặt, vi nứt, mạch hở hoặc hỏng cấu trúc kín.
Ở nhiệt độ dưới không, polymer, chất đàn hồi và chất kết dính kết cấu chuyển sang trạng thái thủy tinh, giòn.
Nhựa & Vỏ bọc: Lớp cách điện cáp và vỏ chịu được thử nghiệm rơi ở nhiệt độ phòng có thể nứt dễ dàng dưới tác động tối thiểu trong kho lạnh.
Phớt đàn hồi: Vòng chữ O mất lực bịt kín khi chúng cứng lại, tạo đường dẫn cho mất chân không hoặc rò rỉ chất lỏng.
Tiếp xúc kéo dài với nhiệt khô làm tổn hại đồng thời các tính chất vật lý và điện:
Rão kết cấu: Vỏ nhựa và chốt vít mềm đi, giảm áp lực siết bên trong và làm tổn hại phớt nước theo cấp IP.
Trôi điện: Nhiệt độ cao tăng tốc các phản ứng hóa học, kích thích oxy hóa, gây sai lệch hiệu chuẩn cảm biến, và tăng ứng suất bên trong của các bộ pin mật độ cao (LIB).
Buồng thử nghiệm môi trường phải là một trọng tài trung lập. Nếu buồng đưa vào các biến số môi trường không kiểm soát được, nó có thể kích hoạt các hỏng hóc giả (từ chối một thiết kế hoàn toàn tốt) hoặc vượt qua giả (gửi một quả bom hẹn giờ đến người dùng cuối).
Dao động nhiệt độ vượt quá dung saiTrong thử nghiệm chính xác—chẳng hạn như thử nghiệm Pin Lithium-Ion (LIB)—dao động nhiệt độ ngắn hạn quanh điểm đặt gây hại nhiều hơn nhiều so với trôi dài hạn. Chu trình vi mô nhanh của nhiệt độ không khí tạo ra các cú sốc nhiệt nhân tạo lên các thiết bị điện tử nhạy cảm.
Thử nghiệm độ tin cậy cao đòi hỏi các buồng có khả năng kiểm soát chặt chẽ (≤ ±0,5°C) để đảm bảo rằng ứng suất được ghi nhận hoàn toàn từ hồ sơ cơ sở.
Nếu phân bố không khí bên trong buồng làm việc kém được thiết kế, các gradient nhiệt độ sẽ hình thành. Một mẫu đặt gần ống cấp khí chính sẽ chịu tải nhiệt khác biệt đáng kể so với mẫu bị che khuất sau một vật cố định cồng kềnh.
Để duy trì sự đồng đều trong thử nghiệm hàng loạt, độ đồng nhất nhiệt độ không gian phải được duy trì nghiêm ngặt ở mức ≤ 2°C.
Cửa thoát khí: Vận tốc cao / Nhiệt độ trực tiếp → Mẫu A: Quá tải
Vùng chết: Luồng khí bị cản trở → Mẫu B: Thiếu tải
Kết quả: Thử nghiệm hàng loạt không công bằng và dữ liệu thống kê bị sai lệch.
Mỗi lần cửa buồng được mở để điều chỉnh mẫu, hoặc một thiết bị có khối lượng lớn được nạp vào, môi trường bên trong bị phá vỡ.
Nếu hệ thống lạnh và gia nhiệt phản ứng chậm chạp, buồng có thể mất một phần lớn thời gian lưu định sẵn chỉ để quay lại điểm đặt.
Ví dụ: Một khoảng ngâm 30 phút ở -40°C được lập trình sẽ bị vô hiệu nếu buồng mất 12 phút trong số đó để phục hồi sau một xáo trộn nhiệt. Nhiệt độ lõi thực tế của sản phẩm không bao giờ đạt đến ổn định.
Ngay cả buồng môi trường tiên tiến nhất cũng sẽ cho dữ liệu không chính xác nếu thiết lập vận hành vi phạm các nguyên lý nhiệt động lực học.
Nhiệt độ không khí luôn đạt đến điểm đặt mục tiêu nhanh hơn khối lượng lõi của mẫu thử. Trong khi một PCB trần ổn định trong tích tắc, các vỏ nhôm đúc nặng hoặc mô-đun pin dày yêu cầu thời gian ngâm kéo dài.
Dừng đồng hồ quá sớm dẫn đến kết quả vượt qua giả.
Xếp chặt các mẫu thử với nhau, đặt chúng trực tiếp vào thành buồng bên trong, hoặc chặn ống hồi khí làm nghẹt sự truyền nhiệt đối lưu.
Các thiết bị điện tử hoạt động, động cơ, đèn và chu kỳ sạc pin giải phóng nhiệt ký sinh vào buồng.
Nếu sự tản nhiệt này vượt quá khả năng làm mát chủ động của buồng (ví dụ: vượt quá giới hạn tải hoạt động 1000W), buồng sẽ không duy trì được đường cơ sở nhiệt độ thấp.
Khi một thử nghiệm nhiệt độ cao-thấp thất bại, các kỹ sư nên tuân theo một ma trận chẩn đoán có cấu trúc để xác định trách nhiệm:
Thay đổi theo vị trí kệ
Luồng khí bị chặn / Vùng không đều
→ Lỗi Buồng / Thiết lập
Hỏng hóc ở cùng một nhiệt độ chính xác
Giới hạn thiết kế hoặc vật liệu
→ Khiếm khuyết sản phẩm thực sự
