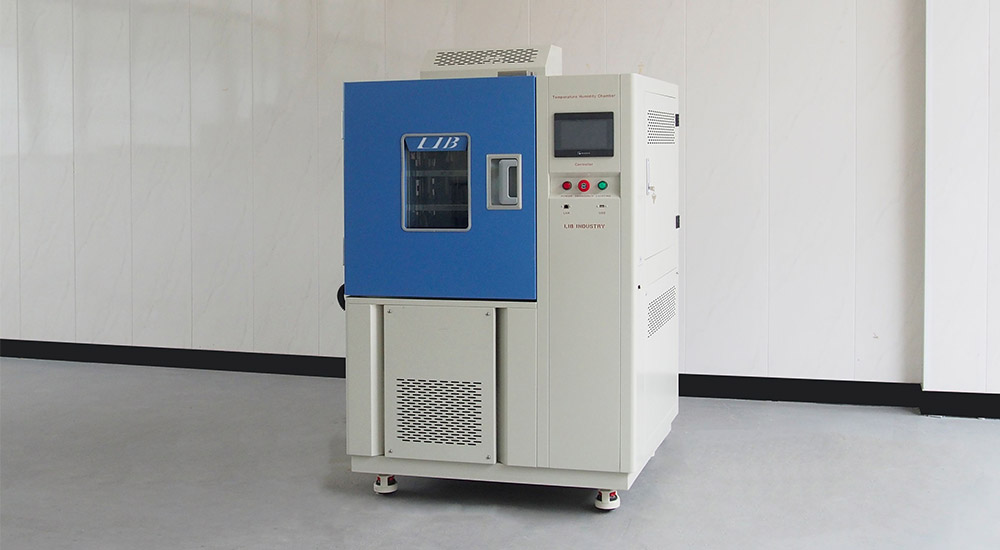

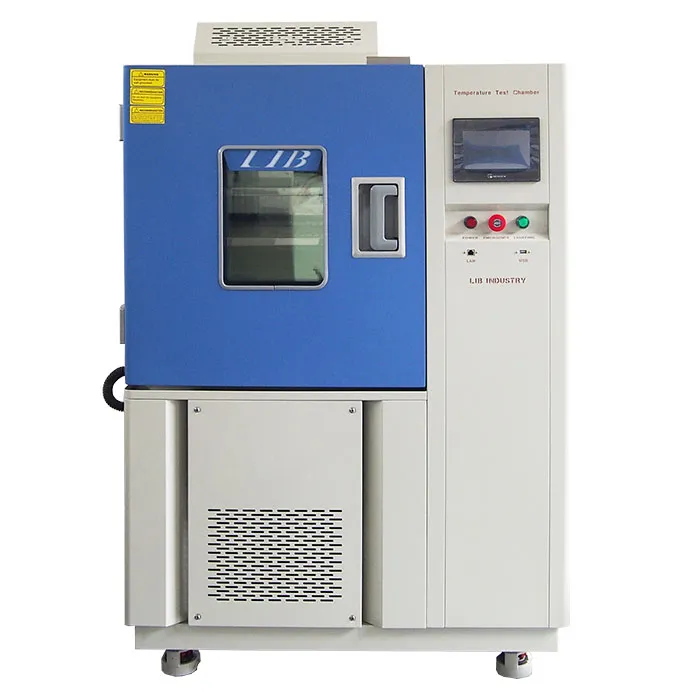

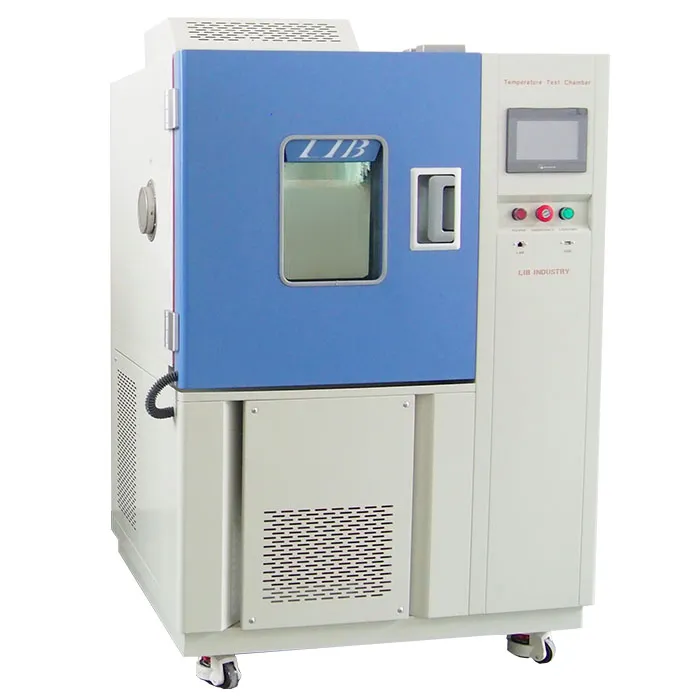

Buồng kiểm tra ESS sàng lọc căng thẳng môi trường

Name: Buồng kiểm tra ESS sàng lọc căng thẳng môi trường
Brand: Xi'an LIB Environmental Simulation Industry

Buồng thay đổi nhiệt độ nhanh để kiểm tra điện tử độ tin cậy cao

CáiBuồng thử nghiệm sàng lọc căng thẳng môi trường (ESS)TừCông nghiệp LIBĐược thiết kế để nhanh chóng xác định các lỗi sản xuất ẩn trong các linh kiện điện tử, cụm lắp ráp và hệ thống có độ tin cậy cao bằng cách áp dụng các điều kiện ứng suất nhiệt nhanh vượt xa thử nghiệm môi trường thông thường.

Bằng cách mô phỏng quá trình chuyển đổi nhiệt độ cực cao từ-70 °c/ -40 °c/ -20 °c lên đến 150 °c, Và đạt được tốc độ thay đổi nhiệt độ nhanh lên đến 5-20 °c/PHÚT, Buồng ESS này tăng tốc độ phát hiện lỗi và cải thiện đáng kể độ tin cậy của sản phẩm trước khi triển khai tại hiện trường.

Không giống như các buồng nhiệt độ và độ ẩm truyền thống với tốc độ chuyển đổi chậm (1-3 ° C/phút), kiểm tra ESS buộc các thành phần thông qua các chu kỳ co giãn và giãn nở nhiệt mạnh, cho thấy các khuyết tật tiềm ẩn như khuyết tật khớp hàn, vật liệu bị mỏi, và hỏng đầu nối.

Mẫu tiêu chuẩn: TR5-100, TR5-225, ..., TR5-1000 và nhiều mẫu tùy chỉnh khác.

Các tiêu chuẩn áp dụng: aama501, ASTM D4169-16, IEC 61215, IEC 61646, iec61108, iec62688, MIL-STD-810D

Buồng thử nghiệm ESS sàng lọc căng thẳng môi trường các tính năng và lợi ích

1. Khả năng thay đổi nhiệt độ nhanh

Đạt tốc độ gia nhiệt/làm mát lên tới 15-30 ° C/phút, vượt đáng kể so với các buồng thử nghiệm môi trường tiêu chuẩn. Điều này cho phép nhanh chóng xác định các lỗi sản phẩm tiềm ẩn và nâng cao hiệu quả thử nghiệm.

2. Khả năng kết hợp đa căng thẳng

Ngoài việc đạp xe ở nhiệt độ, các tính năng tùy chọn như độ ẩm, độ rung và nhiễu điện từ cho phép kiểm tra căng thẳng môi trường kết hợp để đáp ứng các yêu cầu xác minh độ tin cậy nghiêm ngặt.

3. Phạm vi nhiệt độ rộng cho các ứng dụng đa dạng

Hỗ trợ nhiều điểm xuất phát (-70/-40/-20 ° C đến 150 ° C) để đáp ứng các yêu cầu thử nghiệm khác nhau đối với các ngành công nghiệp điện tử, hàng không vũ trụ, ô tô và độ tin cậy cao khác.

4. Thiết kế theo mô đun và có thể tùy chỉnh

Tùy chỉnh không chuẩn có sẵn dựa trên kích thước sản phẩm, điều kiện thử nghiệm và yêu cầu giao diện-chẳng hạn như thêm cửa sổ giám sát hoặc giao diện thu thập dữ liệu.

Thông số kỹ thuật của buồng kiểm tra ESS sàng lọc căng thẳng môi trường

Mô hình	TR5-100	TR5-225	TR5-500	TR5-800	TR5-1000
Kích thước bên trong (mm)	400500500	500600750	700800900	80010001000	100010001000
Kích thước tổng thể (mm)	90010501620	100011401870	120013402020	130015402120	150015402140
Khối lượng nội thất	100L	225L	500L	800L	1000L
Tải nhiệt	1000W
Phạm vi nhiệt độ	A : -20 ℃ ~ 150 ℃ B : -40 ℃ ~ 150 ℃ C: -70 ℃ ~ 150 ℃
Biến động nhiệt độ	± 0.5 ℃
Độ lệch nhiệt độ	± 2.0 ℃
Tốc độ làm mát	10 ℃/phút (15 ℃/phút)
Tốc độ gia nhiệt	10 ℃/phút (15 ℃/phút)
Bộ điều khiển	Bộ điều khiển màn hình cảm ứng LCD màu lập trình, giao diện đa ngôn ngữ, Ethernet , USB
Hệ thống làm mát	Hệ thống làm lạnh nén cơ khí
Vật liệu ngoại thất	Tấm thép có lớp phủ bảo vệ
Vật liệu nội thất	Thép không gỉ SUS304
Nguồn điện	380V
Tiếng ồn tối đa	65 dBA

Chi tiết buồng kiểm tra ESS sàng lọc căng thẳng môi trường

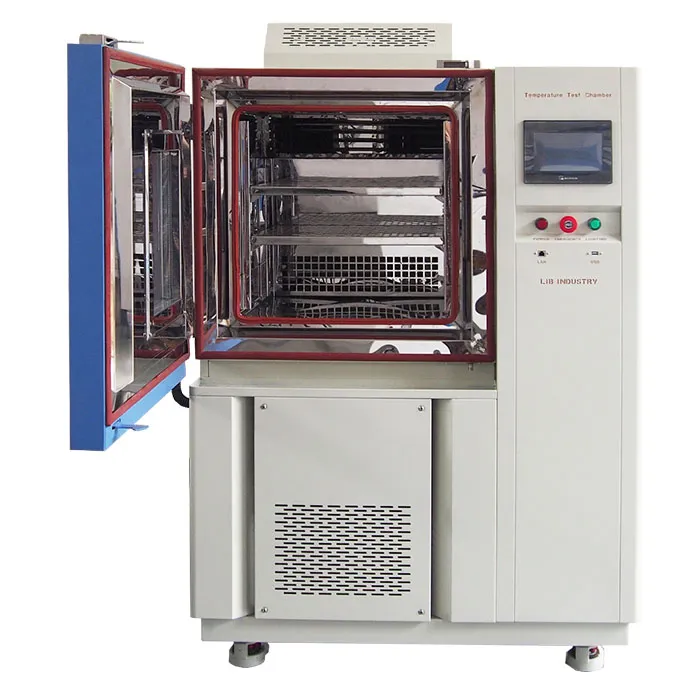

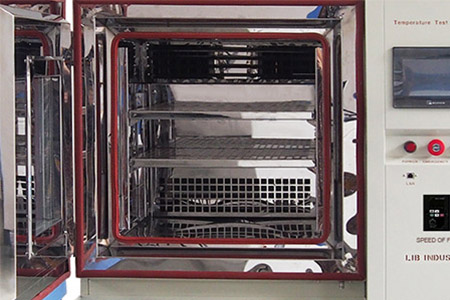

Phòng làm việc	SUS304 cho khả năng chống ăn mòn và độ bền lâu dài. Cách nhiệt mật độ cao đảm bảo mất nhiệt tối thiểu và cải thiện hiệu quả năng lượng. Ánh sáng quan sát để theo dõi Mẫu rõ ràng. Kệ có thể điều chỉnh (đôi) chứa nhiều kích cỡ và số lượng sản phẩm khác nhau.
Cổng kiểm tra	Nhiều cổng thử nghiệm (Φ50mm hoặc Φ100mm) cho cáp nguồn, đường tín hiệu hoặc cảm biến bên ngoài. Mỗi cổng được bịt kín bằng phích cắm silicon để tránh rò rỉ và duy trì tính toàn vẹn của buồng. Kích thước và vị trí cổng có thể tùy chỉnh để đáp ứng các thiết lập thử nghiệm khác nhau.
Hệ thống làm lạnh	Chất làm lạnh thân thiện với môi trường tuân thủ các tiêu chuẩn môi trường quốc tế. Thiết kế làm lạnh hai tầng đạt nhiệt độ thấp xuống tới-70 ° C. Tùy chọn cho bình ngưng làm mát bằng không khí hoặc làm mát bằng nước cho các môi trường phòng thí nghiệm khác nhau.
Bộ điều khiển	Màn hình cảm ứng màu giúp thao tác dễ dàng và trực quan, điều khiển phân đoạn đa chương trình. Ghi Nhật ký và xuất dữ liệu qua USB hoặc mạng LAN. Giám sát và chẩn đoán từ xa có sẵn thông qua PC.
Hệ thống tuần hoàn không khí	Quạt ly tâm hiệu suất cao đảm bảo luồng không khí và phân bố nhiệt độ đồng đều. Thiết kế ống dẫn khí độc lập giúp loại bỏ các điểm nóng và lạnh.

Nhận giải pháp ESS tùy chỉnh

Mỗi sản phẩm đều có yêu cầu kiểm tra độc đáo. LIB Industry Cung Cấp Các buồng ESS được thiết kế hoàn toàn phù hợp với thông số kỹ thuật và tiêu chuẩn tuân thủ chính xác của bạn.

Nhận giải pháp của bạn ngay hôm nay:
