CáiKiểm tra xe đạp nhiệt độ JESD22-A104Là một tiêu chuẩn được công nhận rộng rãi được thiết lập bởiJedecĐể đánh giá độ tin cậy nhiệt của các thiết bị bán dẫn.
Cái nàyKiểm tra chu kỳ nhiệtPhương pháp mô phỏng các điều kiện thực tế mà các thành phần có thể gặp phải, từ chu kỳ tăng năng lượng đến biến động nhiệt độ môi trường. Nó nhấn mạnh gói hàng, mối hàn và các kết nối bên trong bằng cách đạp xe liên tục giữa nhiệt độ cao và thấp. Mục tiêu là phát hiện các lỗi tiềm ẩn như nứt, tách lớp hoặc suy giảm hiệu suất điện trước khi sản phẩm ra thị trường.
Tiến hành thích hợpKiểm tra chu kỳ nhiệt độĐảm bảo thiết bị của bạn duy trì hiệu suất, kéo dài tuổi thọ sản phẩm và tuân thủ các tiêu chuẩn công nghiệp. Dành cho kỹ sư, sử dụng chất lượng caoBuồng đạp xe nhiệtTừ LIB IndustryLà điều cần thiết để tái tạo chính xác JESD22-A104 điều kiện và đạt được kết quả đáng tin cậy.
Mặc dù tuân theo tiêu chuẩn, nhiều sản phẩm không thành côngKiểm tra nhiệt độ xe đạpDo giới hạn thiết bị hoặc thiết lập thử nghiệm không đúng. Những lý do phổ biến nhất bao gồm:
Tốc độ dốc không đủ: Nếu nhiệt độ thay đổi quá chậm, nó có thể không tạo ra sự căng thẳng cần thiết để lộ ra Những Thất Bại tiềm ẩn.
Độ đồng đều nhiệt độ kém: Luồng không khí không đều hoặc hiệu suất buồng không nhất quán có thể dẫn đến kết quả không chính xác.
Thời gian dừng kéo dài: Giữ nhiệt độ cao/thấp quá dài hoặc ngắn có thể làm biến dạng kết quả kiểm tra.
Hệ thống điều khiển không chính xác: Kiểm soát nhiệt độ không ổn định hoặc quá trình chuyển đổi chậm làm thỏa hiệp hiệu lực kiểm tra.
Thiếu truy xuất nguồn gốc dữ liệu: Nếu không ghi nhật ký Đúng Cách, các chu kỳ Thất Bại có thể không được chú ý, gây khó khăn cho việc xác minh tuân thủ.
Tiêu chuẩn JESD22-A104 xác định Một số thông số quan trọng choKiểm tra chu kỳ nhiệt:
Phạm vi nhiệt độ: Thông thường từ-40 ° C đến 125 ° C cho các thiết bị thương mại, hoặc-55 ° C đến 150 ° C cho các ứng dụng công nghiệp.
Tốc độ dốc: Thông thường 5 °c/phút hoặc nhanh hơn để tạo ra ứng suất nhiệt thực tế.
Thời gian lưu trữ: Tối thiểu 10 phút ở nhiệt độ cao và thấp để cho phép mở rộng và co lại toàn bộ vật liệu.
Đếm chu kỳ: Thường là 100, 500 hoặc 1000 chu kỳ tùy thuộc vào yêu cầu độ tin cậy.
Điều khiển lưu thông không khí: Đảm bảo phân bố nhiệt độ đồng đều trên tất cả các mẫu.
Chất lượng caoBuồng đạp xe nhiệtĐược thiết kế để đáp ứng hoặc vượt quá các thông số này, đảm bảo rằng bạnKiểm tra nhiệt độ xe đạpTạo ra kết quả chính xác, có thể tái sản xuất và tuân thủ tiêu chuẩn.
Khi nói đến việc vượt quaKiểm tra xe đạp nhiệt độ JESD22-A104, Chất lượng của bạnBuồng chu kỳ nhiệt độTừ LIB IndustryCó thể tạo nên sự khác biệt. Một buồng cao cấp được thiết kế để không chỉ đáp ứng, nhưng vượt quá yêu cầu tiêu chuẩn, đảm bảo mọi chu kỳ thử nghiệm đều chính xác, có thể lặp lại và tuân thủ đầy đủ. Đây là cách giải pháp hiệu suất cao đảm bảo kết quả đáng tin cậy:
Mô hình | TR5-100 | TR5-225 | TR5-500 | TR5-800 | TR5-1000 |
Khối lượng nội thất | 100L | 225L | 500L | 800L | 1000L |
Tải nhiệt | 1000W | ||||
Phạm vi nhiệt độ | A : -20 ℃ ~ 150 ℃ B : -40 ℃ ~ 150 ℃ C: -70 ℃ ~ 150 ℃ | ||||
Biến động nhiệt độ | ± 0.5 ℃ | ||||
Độ lệch nhiệt độ | ± 2.0 ℃ | ||||
Tốc độ làm mát | 5 ℃ /10 ℃/ 15 ℃/ 20 ℃ (tùy chỉnh)/phút | ||||
Tốc độ gia nhiệt | 5 ℃ /10 ℃/ 15 ℃/ 20 ℃ (tùy chỉnh)/phút | ||||
Bộ điều khiển | Bộ điều khiển màn hình cảm ứng LCD màu lập trình, giao diện đa ngôn ngữ, Ethernet , USB | ||||
Hệ thống làm mát | Hệ thống làm lạnh nén cơ học, môi chất lạnh thân thiện với môi trường | ||||
 | |||||
Hỗ trợ phạm vi cực đoan từ-70 °c đến 180 °c, Bao gồm mọi điều kiện JESD22-A104 cho các ứng dụng thương mại, công nghiệp và độ tin cậy cao.
Đảm bảo rằng ngay cả các thành phần tiếp xúc với môi trường ô tô, hàng không vũ trụ hoặc quân sự khắc nghiệt cũng được kiểm tra chính xác.
Duy trì nhiệt độ ổn định để mô phỏng ứng suất nhiệt trong thế giới thực và ngăn chặn kết quả không chính xác.
Cung cấp tiêu chuẩn5 °c/PHÚTGiá dốc, với các nâng cấp tùy chọn lên10 °c/phút hoặc nhanh hơn.
Quá trình chuyển đổi nhiệt độ nhanh làm tăng tốc độ phát hiện lỗi trong các mối hàn, giao diện gói và kết nối nội bộ.
Hệ thống làm lạnh kép đảm bảo thay đổi nhiệt độ nhanh, đồng đều mà không bị quá tải hoặc trễ.
Thiết kế luồng khí tiên tiến mang lạiĐộ đồng đều nhiệt độ ± 0.5 °cTrên tất cả các vị trí mẫu.
Loại bỏ các điểm nóng và vùng lạnh, đảm bảo rằng mọi bộ phận của lô thử nghiệm đều trải qua cùng một chu kỳ nhiệt.
Điều khiển PID có độ chính xác cao đảm bảo chu kỳ ổn định, có thể lặp lại, giảm sự thay đổi giữa các lần chạy thử.
Hỗ trợ1000 chu kỳ có thể lập trình, Cho phép các kỹ sư thiết lập hồ sơ tùy chỉnh phù hợp với JESD22-A104 điều kiện cụ thể.
Chuỗi tự động giúp giảm lỗi của con người và tiết kiệm thời gian thử nghiệm đáng kể.
Chức năng ghi nhật ký và xuất dữ liệu tích hợp cung cấpHồ Sơ sẵn sàng kiểm toán, Đảm bảo truy xuất nguồn gốc và tuân thủ đảm bảo chất lượng.
Các buồng có thể được điều chỉnh kích thước để phù hợp với nhiều loại mẫu khác nhau, từ các gói IC nhỏ đến các bộ phận điện tử ô tô lớn.
Phụ kiện tùy chọn, bao gồm đồ đạc chuyên dụng và tích hợp cảm biến, cho phép thử nghiệm trong điều kiện thực tế chính xác.

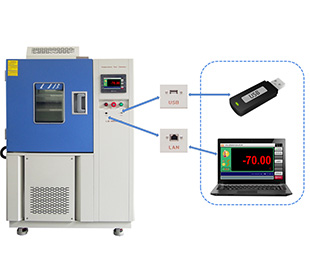

Giao diện phần mềm tiên tiến cho phép giám sát và điều khiển từ xa, đảm bảo các bài kiểm tra chạy trơn tru ngay cả khi không được giám sát.
|
|
|
| Phòng làm việc mạnh mẽ | Lỗ Cáp | Kiểm soát Romote |
Kiểm tra nhiệt độ đạp xe rất quan trọng trong nhiều lĩnh vực:
Chất bán dẫn:Phát hiện các vết nứt chết, phân tách và các lỗi kết nối.
Thiết bị điện tử ô tô:Xác nhận trước AEC-Q100 thành phần trong điều kiện khắc nghiệt.
Mối hàn PCB:Đánh giá khả năng chống mỏi hàn.
Đồ điện tử tiêu dùng:Đảm bảo hoạt động đáng tin cậy dưới sự thay đổi nhiệt độ hàng ngày.
Quân sự & hàng không vũ trụ:Xác minh các thành phần có độ tin cậy cao cho môi trường khắc nghiệt.
Tất cả các ứng dụng này đều dựa vào các buồng đạp xe nhiệt chính xác, tự động và hiệu suất cao.
Bằng cách tích hợp các tính năng này, mộtBuồng đạp xe nhiệt hiệu suất cao từ công nghiệp LIBĐảm bảo rằng bạnKiểm tra nhiệt độ xe đạpSao chép các điều kiện căng thẳng theo yêu cầu củaJESD22-A104. Điều này không chỉ đảm bảo kết quả chính xác mà còn tăng tốc xác nhận sản phẩm, giảm Rủi Ro hỏng hóc tại hiện trường và tăng cường độ tin cậy của thiết bị.
Chọn một buồng với những khả năng nàyKiểm tra chu kỳ nhiệtTừ nút cổ chai tiềm năng thành quy trình hợp lý, đáng tin cậy và có thể lặp lại-Giúp các kỹ sư tin tưởng rằng các thành phần của chúng sẽ vượt quaJESD22-A104Mọi lúc.
Nhiều kỹ sư nhầm lẫnThử nghiệm đạp xe nhiệtVớiKiểm tra sốc nhiệt, Nhưng Về cơ bản chúng khác nhau:
Tính năng | ||
Kiểm soát nhiệt độ | Tăng/giảm dần giữa nhiệt độ cao và thấp | Chuyển nhanh giữa nhiệt độ khắc nghiệt |
Tiêu điểm | Căng thẳng vật liệu và độ tin cậy lâu dài | Khả năng chịu đựng căng thẳng đột ngột và phát hiện lỗi ngay lập tức |
Sử dụng điển hình | Tuân thủ JESD22-A104, kiểm tra độ tin cậy của thiết bị | Kiểm tra căng thẳng cực độ cho các thành phần có nguy cơ cao |
| Tốc độ dốc | 5-10 °c/phút (có thể tùy chỉnh) | Chuyển tức thời giữa các vùng |
 |
| |
 | ||
CáiJESD22-A104Tiêu chuẩn yêu cầu cụ thểKiểm tra chu kỳ nhiệt có kiểm soát, Không thử nghiệm sốc. Sử dụng cấu hình phù hợpBuồng đạp xe nhiệtĐảm bảo tuân thủ và bảo vệ thiết bị của bạn khỏi các lỗi tiềm ẩn.
Chuyên nghiệpBuồng đạp xe nhiệtTừ LIB Industry cung cấp:
Bảo hành 3 nămBao gồm các thành phần chính
Hỗ trợ kỹ thuật trọn đờiĐể lắp đặt, bảo trì và Đào tạo
Giải pháp tùy chỉnh chuyên dụngĐể phù hợp với yêu cầu về sản phẩm và phòng thí nghiệm của bạn
Hỗ trợ dịch vụ và lắp đặt toàn cầuCho hoạt động không bị gián đoạn
✅️Liên hệ với LIB Industry ngay hôm nay tạiInquiry@libtestchamber.comĐể khám phá cách thiết bị đạp xe nhiệt của chúng tôi có thể giúp thiết bị của bạn vượt qua bài kiểm tra đạp xe nhiệt độ JESD22-A104 một cách tự tin.
